Cosa Fa Questa Pinza Tipo 50 Che I Mandrini Standard Non Possono

Questa è una pinza tipo 50 per tornio automatico CNC, progettata specificamente per alimentare barre tonde attraverso una testa mobile o fissa di un tornio automatico. Il vantaggio concreto è la ripetibilità di presa: manteniamo un runout radiale reale di 0,005 mm TIR (misurato a 3 mm dalla punta) e una ripetibilità di posizionamento assiale entro ±0,01 mm. Ottieni questa precisione in 7 giorni dall'approvazione del disegno alla spedizione, e la superficie di presa è temprata a 58–60 HRC per resistere a oltre 200.000 cicli senza perdere forza di serraggio su barre tonde in acciaio trafilato a freddo, ottone o alluminio.

Questa non è una pinza ER generica. Il tipo 50 si riferisce alla conicità del corpo e al passo della filettatura (filettatura di trazione M30 × 1,5), compatibile con i mandrini standard di torni automatici Citizen, Star e Tsugami. Il foro è rettificato esattamente al diametro della tua barra, non a un intervallo. Se il tuo materiale è 12,00 mm, la pinza afferra 12,00 mm — nient'altro. È così che eliminiamo il respingimento della barra e le vibrazioni nella tornitura ad alta velocità.

Perché una Superficie di Presa Temprata a 60 HRC Supera le Pinze Morbide

Le pinze morbide (sotto 45 HRC) si deformano sotto serraggi ripetuti, specialmente quando si lavorano barre da 3 metri con un alimentatore. La pinza tipo 50 che produciamo parte da acciaio legato AISI 4140, poi trattiamo termicamente a 58–60 HRC in un forno a vuoto. I segmenti di presa vengono poi tagliati a filo e rettificati a misura finale. Questo garantisce una superficie dura e resistente all'usura che non si grippa contro la barra, e il ritorno elastico è costante — testiamo ogni pinza per il recupero elastico dopo 500 cicli di apertura-chiusura a corsa completa.

Il foro interno è levigato a Ra 0,4 µm. Un foro più liscio significa meno attrito sulla barra, riducendo l'accumulo di calore e prevenendo graffi sui pezzi finiti. Per acciaio inossidabile (304/316) o titanio, offriamo una versione nitrurata (durezza superficiale 900 HV) con 2 giorni aggiuntivi di consegna.

Diametri del Foro, Tolleranze e Come Abbiniamo la Tua Barra

Lavoriamo il foro della pinza al tuo diametro nominale della barra con una tolleranza di +0,005 / -0,000 mm. Questo è un leggero accoppiamento con interferenza per la barra, il che significa che la pinza afferra su tutta la circonferenza di 360°. Le dimensioni standard in magazzino partono da 3,00 mm e arrivano a 50,00 mm con incrementi di 0,5 mm. Per dimensioni non standard (es. 5,55 mm, 12,7 mm), lavoriamo da barra piena sui nostri torni CNC — nessun costo aggiuntivo per attrezzature. La barra tonda che usiamo per il corpo della pinza è rettificata di precisione con una rettilineità di 0,002 mm prima di tagliare le fessure.

Le tre fessure (per presa a 3 segmenti) o sei fessure (per presa a 6 segmenti su barre a parete sottile) sono tagliate con elettroerosione a filo. La larghezza della fessura è 0,5 mm ± 0,05 mm. Questo design consente alla pinza di comprimersi di 0,1 mm sulla corsa completa, sufficiente per rilasciare una barra con diametro leggermente sovradimensionato (fino a 0,05 mm) senza incepparsi.

Ispezione Prima di Ogni Spedizione: Cosa Misuriamo e Registriamo

Ogni pinza passa attraverso un controllo qualità in 5 fasi prima di lasciare la nostra fabbrica di Dongguan. Primo, controlliamo l'angolo di conicità con una barra seno e una sfera calibrata — la conicità tipo 50 ha un angolo incluso di 16°, e la manteniamo a ±0,01°. Secondo, verifichiamo il passo della filettatura con un calibro a tampone filettato (tolleranza 6g). Terzo, misuriamo il diametro del foro con un calibro ad aria (risoluzione 0,001 mm). Quarto, eseguiamo un test TIR dal vivo su un mandrino di prova calibrato — la pinza viene montata, si inserisce una barra di precisione da 100 mm, e la ruotiamo a 3000 RPM per confermare che il runout non superi 0,005 mm. Quinto, registriamo la durezza sulla superficie di presa con un durometro Rockwell e alleghiamo il certificato alla confezione.

Eseguiamo anche un test funzionale di presa per ogni lotto di 50 pezzi: serriamo una barra di prova, applichiamo una trazione assiale di 500 N e confermiamo zero slittamento. Questo non è un controllo a campione — è un'ispezione al 100% per runout e durezza. Ricevi un report PDF con i valori effettivamente misurati (non solo un timbro "passa") entro 24 ore dalla spedizione.

Perché una Pinza Tipo 50 da una Fabbrica CNC Supera una Copia Stampata o Fresata

Molte pinze sul mercato sono formate a freddo o stampate, il che lascia tensioni interne che causano la "deriva" della pinza (perdita di concentricità) dopo poche migliaia di cicli. La nostra pinza tipo 50 è completamente lavorata CNC da barra tonda piena — nessuna fusione, nessuna saldatura. Il corpo è tornito su un tornio CNC a 5 assi, le fessure sono tagliate a filo e il foro è levigato. Questo processo elimina la distorsione e garantisce che i tre o sei segmenti di presa flettano uniformemente. Nel nostro test di distensione, una pinza è tornata entro 0,003 mm del diametro originale del foro dopo essere stata serrata e rilasciata 10.000 volte.

Poiché siamo una fabbrica di produzione di precisione (non una società commerciale), controlliamo l'intero processo: trattamento termico, rettifica, elettroerosione a filo e controllo qualità. Questo è il motivo per cui possiamo offrire un tempo di consegna di 7 giorni per fori personalizzati — non aspettiamo un fornitore estero. Se non sei sicuro che una pinza tipo 50 si adatti al tuo mandrino, controlla filettatura e conicità sul manuale della tua macchina, o inviaci una foto della tua pinza attuale. La abbineremo esattamente.

Qual è la quantità minima d'ordine per un foro personalizzato?

Non c'è una quantità minima — accettiamo ordini di un singolo pezzo per qualsiasi diametro del foro tra 3,00 mm e 50,00 mm, e il prezzo per pezzo rimane lo stesso sia che ordini 1 o 100 pezzi.

Potete personalizzare il design delle fessure per barre a parete sottile o esagonali?

Sì, offriamo un design a 6 segmenti per barre tonde sotto i 6 mm di diametro per prevenire l'ovalizzazione, e possiamo tagliare scanalature interne per barre esagonali (es. 8 mm A/F) — basta specificare forma e dimensioni della barra sul tuo disegno.

Come garantite il runout di 0,005 mm su ogni pinza?

Eseguiamo un test dal vivo al 100% su un mandrino calibrato per ogni pinza, e il valore TIR misurato è stampato sul certificato di ispezione che accompagna il tuo ordine; se qualsiasi unità supera 0,005 mm, viene scartata, non venduta.

Qual è il tempo di consegna effettivo se ho bisogno di una filettatura non standard o di un corpo più lungo?

Le pinze tipo 50 standard con foro personalizzato vengono spedite in 7 giorni; se hai bisogno di una lunghezza del corpo modificata (es. +10 mm) o di una filettatura diversa (es. M32 × 1,5), il tempo di consegna si estende a 10 giorni perché lavoriamo il corpo da un semilavorato più grande.

Come Funziona Questa Pinza con Alimentatori di Barre e Boccole di Guida

Quando utilizzi un tornio automatico CNC con alimentatore di barre, la pinza si chiude sulla barra dietro la boccola di guida. L'azione di trazione della pinza tipo 50 (filettata sul retro) tira la barra saldamente contro l'arresto del mandrino. La chiave per una lunga durata dell'alimentatore è la finitura della superficie esterna della pinza — rettifichiamo il diametro esterno a Ra 0,8 µm per garantire uno scorrimento fluido all'interno del liner del mandrino senza grippaggio. L'angolo di conicità è abbinato al naso del mandrino, così la pinza si autocentra ogni volta che si chiude, anche dopo centinaia di cicli.

Per barre con superficie ruvida (laminazione a caldo, non trafilato a freddo), raccomandiamo di ordinare il foro 0,01 mm più grande del nominale per evitare bloccaggi. Per barre rettificate di precisione (tolleranza h6), il nostro foro standard +0,005 mm è corretto. Se non sei sicuro della tolleranza della tua barra, leggi la nostra guida alle tolleranze di lavorazione CNC — spiega le classi di accoppiamento ISO e come influenzano la forza di presa. Inoltre, se stai selezionando una pinza per un diverso tipo di mandrino, la nostra guida alla selezione degli utensili da taglio CNC copre le differenze tra i sistemi ER, 5C e tipo 50, così non ordini la conicità sbagliata.

Imballaggio, Spedizione e Supporto Post-Vendita per Ingegneri Globali

Ogni pinza è avvolta individualmente in carta VCI (inibitore di corrosione in fase vapore), inserita in una scatola con imbottitura in schiuma, e poi imballata in una cassa di legno se ordini più di 10 pezzi. Spediamo tramite DHL, FedEx o UPS — il costo del trasporto per una singola pinza (circa 0,5 kg) è di circa $35 verso USA o UE, e la consegna richiede 3–5 giorni. Offriamo anche una garanzia di 12 mesi contro difetti di fabbricazione: se la pinza si crepa, si deforma o non mantiene la tolleranza in condizioni di uso normale, la sostituiamo gratuitamente, inclusa la spedizione.

Se hai bisogno di una pinza personalizzata per una macchina non elencata nel nostro catalogo standard (es. tipo 55 o una conicità speciale del naso), inviaci il disegno del mandrino o la vecchia pinza. I nostri ingegneri la reverse-engineereranno e forniranno una conferma CAD entro 48 ore. Lo abbiamo fatto per oltre 200 modelli di macchine dall'apertura della nostra fabbrica nel 2005. Questa è produzione di precisione made in China — ma con la documentazione e la tracciabilità che ti aspetti da un fornitore di primo livello.

Ott

---

Prodotti correlati

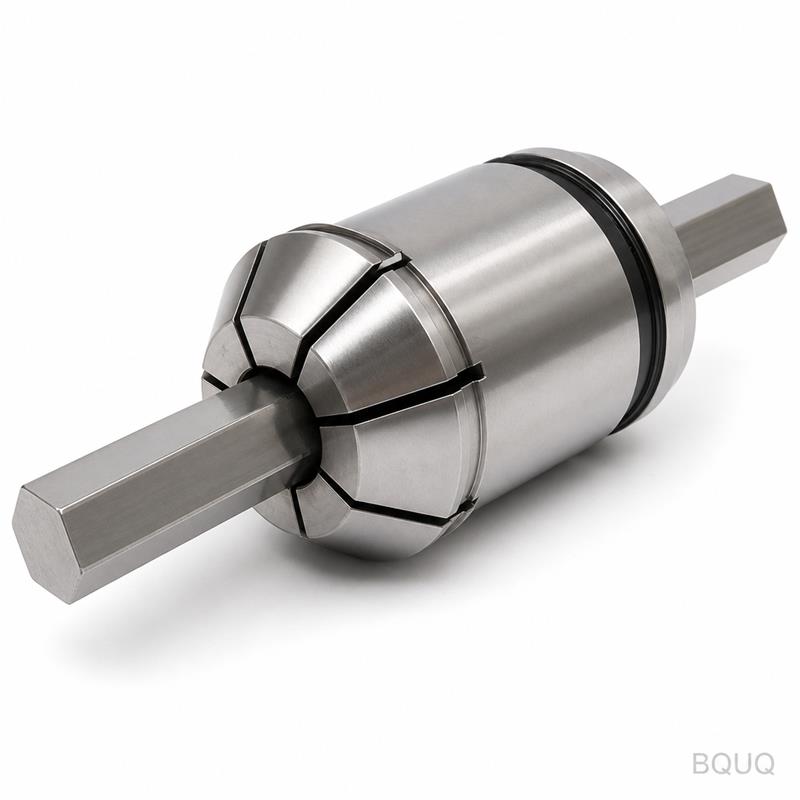

BQUQ Pinza per Tornio Automatico Tipo 32 con Barra Esagonale, Lavorata a CNC

Guarda prodotto

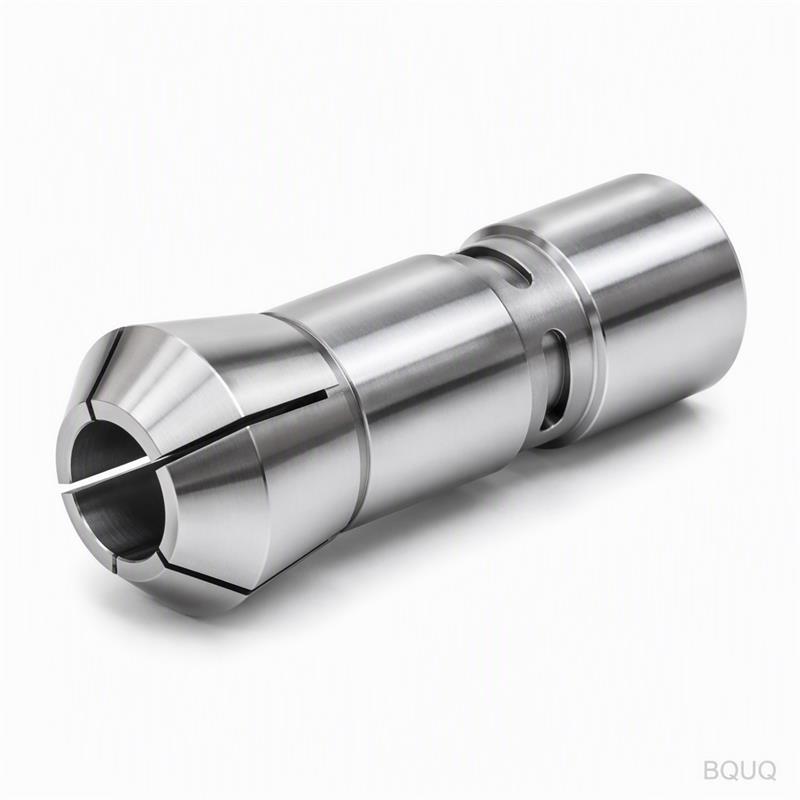

BQUQ Mandrino a Pinza Elastica a Foro Tondo Tipo 36 per Tornio Automatico CNC
