Tolleranze nella lavorazione CNC spiegate: Guida pratica dell'ingegnere alla precisione
La lavorazione CNC può raggiungere una tolleranza standard di lavorazione di +/- 0,005 pollici (0,127 mm) per la maggior parte delle caratteristiche, con la lavorazione di precisione che arriva a +/- 0,002 pollici (0,051 mm) e le operazioni ad alta precisione che mantengono +/- 0,0005 pollici (0,013 mm) in condizioni controllate. Tuttavia, la tolleranza pratica per il vostro pezzo dipende dal materiale, dalle condizioni della macchina, dalla geometria del pezzo e dalla stabilità termica, non solo dalla capacità teorica della macchina. Questa guida analizza i limiti raggiungibili, le implicazioni sui costi e le regole di progettazione basate su 20 anni di dati di produzione nello stabilimento BQUQ di Dongguan.
Classificazione delle Classi di Tolleranza nella Lavorazione CNC
La tolleranza è la variazione ammessa in una dimensione fisica. Nella lavorazione CNC, classifichiamo le tolleranze in tre fasce operative che influenzano direttamente la strategia di preventivazione e produzione.
La tolleranza standard (+/- 0,005" o 0,127 mm) è l'impostazione predefinita per la maggior parte delle produzioni. È adatta per accoppiamenti con gioco, superfici estetiche non critiche e caratteristiche in cui una variazione di pochi millesimi non influisce sulla funzionalità. A questo livello, non sono necessari utensili speciali, controlli aggiuntivi o operazioni secondarie.
La tolleranza di precisione (+/- 0,002" o 0,051 mm) richiede percorsi utensile dedicati, macchine più recenti e controlli intermedi. È tipica per supporti cuscinetto, diametri di alberi e caratteristiche di allineamento. Rileviamo un aumento dei costi del 15-20% rispetto alla tolleranza standard a causa di velocità di avanzamento ridotte e cambi utensile più frequenti.
La tolleranza ad alta precisione (+/- 0,0005" o 0,013 mm) è riservata a caratteristiche critiche come supporti ottici, componenti per dispositivi medici e superfici di accoppiamento aerospaziali. Per raggiungerla sono necessari ambienti a temperatura controllata (68°F ±2°F), utensileria specializzata e verifica con macchina di misura a coordinate (CMM). Prevedete un sovrapprezzo del 50-100% rispetto alla tolleranza standard.
Impatto del Materiale sulle Tolleranze Raggiungibili
Le proprietà del materiale determinano quanto strettamente si può mantenere una dimensione. L'alluminio 6061-T6 è il più tollerante, con un coefficiente di dilatazione termica di 13,1 µm/m·°C, che consente tolleranze di precisione costanti. L'acciaio inossidabile 304 si espande a 17,3 µm/m·°C e si incrudisce, rendendo difficile mantenere tolleranze strette senza deformazioni, soprattutto in sezioni sottili.
Il titanio Ti-6Al-4V (9,0 µm/m·°C) è dimensionalmente stabile ma genera temperature di taglio elevate, causando deflessione dell'utensile e crescita termica nel pezzo. Raccomandiamo una tolleranza massima di +/- 0,003" per pezzi in titanio oltre i 100 mm di lunghezza.
Le materie plastiche come Delrin (POM) e PTFE si espandono a 100+ µm/m·°C, rendendo tolleranze più strette di +/- 0,005" impraticabili per pezzi più lunghi di 50 mm. Per l'acetale, quotiamo +/- 0,010" come standard perché il materiale si muove più della macchina.
| Materiale | Dilatazione Termica (µm/m·°C) | Tolleranza Minima Consigliata (mm) | Impatto sui Costi vs Alluminio |
| Alluminio 6061-T6 | 13,1 | +/- 0,025 | Base |
| Acciaio Inossidabile 304 | 17,3 | +/- 0,050 | +20% |
| Titanio Grado 5 | 9,0 | +/- 0,075 | +80% |
| Ottone C360 | 20,5 | +/- 0,050 | +15% |
| Delrin (POM) | 110 | +/- 0,125 | -10% |
| PEEK | 47 | +/- 0,100 | +60% |
Capacità della Macchina vs. Ripetibilità nel Mondo Reale
Un nuovo tornio o centro di fresatura CNC può avere una precisione di posizionamento di +/- 0,0001" (0,0025 mm) per asse, ma la ripetibilità reale in un ambiente di produzione è diversa. In un turno di 8 ore, la sola crescita termica del mandrino può spostare l'asse Z di 0,001" a 0,003" (0,025 a 0,076 mm). Le nostre macchine Haas e Fanuc, calibrate settimanalmente, mantengono +/- 0,002" nella produzione continua.
Per lavori ad alta precisione, utilizziamo macchine con compensazione termica e feedback con riga ottica. Queste unità mantengono +/- 0,0004" (0,010 mm) su una corsa di 300 mm. Tuttavia, anche il pezzo si muove. A temperatura ambiente di 20°C, un pezzo in alluminio di 150 mm cresce di 0,019 mm per ogni aumento di 10°C. Questo significa che la sala di ispezione deve essere alla stessa temperatura dell'area di lavorazione, un fattore che molti ingegneri trascurano.
L'usura dell'utensile è un'altra variabile. Una fresa in metallo duro standard si usura di 0,001" a 0,002" sul raggio dopo aver tagliato 100 pollici di acciaio. Se specificate una tolleranza di +/- 0,001", dobbiamo cambiare gli utensili a metà produzione o utilizzare la sondatura in-process per compensare. Questo aggiunge tempo di ciclo e costi.
Implicazioni di Costi e Tempi di Consegna per Tolleranze Strette
La tolleranza scala direttamente i costi attraverso tre meccanismi: tempo di ciclo, frequenza di ispezione e tasso di scarto. Con tolleranza standard, lavoriamo al 100% delle velocità di avanzamento ottimali. Con tolleranza di precisione, riduciamo l'avanzamento del 20% e aggiungiamo un'ispezione a metà processo al 50% della produzione. Con alta precisione, l'avanzamento scende del 40% e ogni pezzo va alla CMM, aggiungendo 30-60 secondi per pezzo.
I tempi di consegna seguono la stessa curva. Un pezzo con tolleranza standard in alluminio, 100 pezzi, viene quotato in 5-7 giorni lavorativi. Lo stesso pezzo con tolleranza di precisione richiede 8-10 giorni a causa di attrezzaggio e ispezioni aggiuntive. L'alta precisione arriva a 12-15 giorni perché lo programmiamo su una macchina specifica e eseguiamo un'ispezione del primo articolo che richiede mezza giornata.
Il tasso di scarto è il costo nascosto. Nei nostri dati di produzione, le produzioni con tolleranza standard hanno uno scarto dello 0,5-1%. Lo scarto con tolleranza di precisione è del 2-3%. Lo scarto ad alta precisione sale al 5-8% per geometrie complesse. Ogni pezzo scartato include materiale, tempo macchina e manodopera, quindi un tasso di scarto del 5% su un pezzo da $50 aggiunge $2,50 per pezzo buono in sprechi.
Raccomandazioni di Progettazione per una Precisione Economica

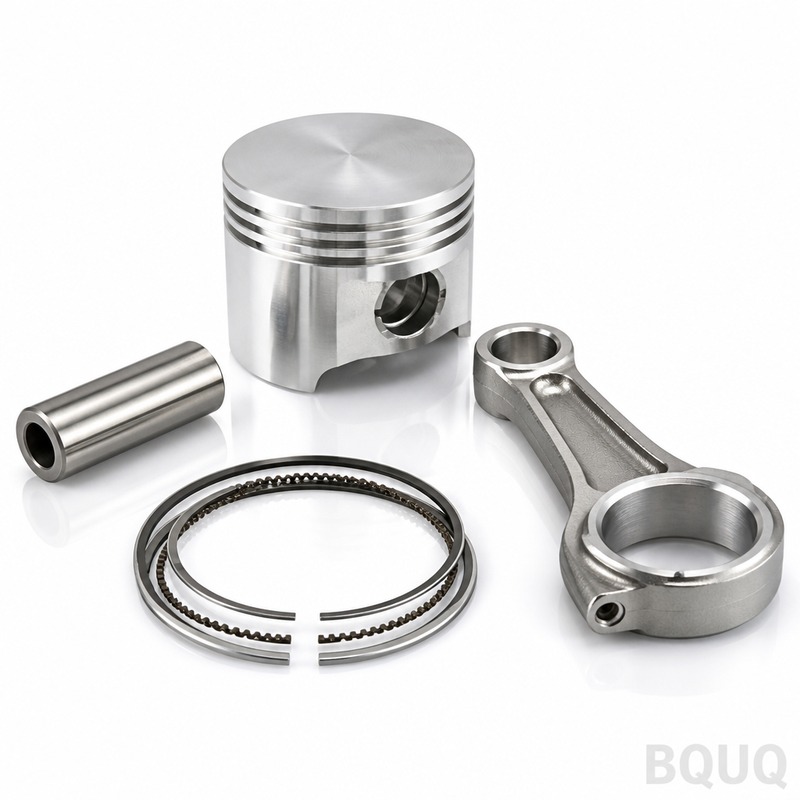

Applicate tolleranze strette solo alle superfici funzionali. Se un albero deve accoppiarsi con un cuscinetto, tollerate il supporto del cuscinetto a +/- 0,0005" ma consentite il resto dell'albero a +/- 0,005". Questo riduce i tempi di lavorazione e i costi di ispezione del 40% rispetto a tollerare l'intero pezzo al valore più stretto.
Evitate tolleranze strette su pareti sottili. Uno spessore di parete inferiore a 0,060" (1,5 mm) in alluminio si defletterà durante la lavorazione, rendendo +/- 0,002" quasi impossibile. Aumentate lo spessore della parete a 0,090" (2,3 mm) per mantenere tolleranze di precisione in modo affidabile.
Considerate le tolleranze geometriche (GD&T) invece delle dimensioni assolute. Una posizione vera di 0,002" è più facile da mantenere rispetto a una dimensione lineare di +/- 0,001" perché consente una zona di tolleranza. Indicate planarità e parallelismo sulle superfici di accoppiamento piuttosto che stringere ogni diametro di foro.
Progettate per il processo di lavorazione. Per i pezzi torniti, le tolleranze sono più facili da mantenere sui diametri che sulle lunghezze perché il mandrino del tornio è rigido. Per i pezzi fresati, mantenete tolleranze strette sulle caratteristiche lavorate nello stesso setup. Se una dimensione critica richiede il ribaltamento del pezzo, aggiungete una caratteristica di riferimento che consenta il riposizionamento entro +/- 0,001".
Suggerimenti sulle Tolleranze in Stile FAQ per Ingegneri
Qual è la tolleranza più stretta possibile nella lavorazione CNC? Il nostro limite di produzione è +/- 0,0002" (0,005 mm) su diametri inferiori a 25 mm, ma solo in alluminio o ottone, su una singola macchina, con controllo della temperatura. Questo non è ripetibile per grandi volumi. Pianificate +/- 0,001" come limite pratico di progettazione per la produzione.
Dovrei usare +/- 0,001" per tutti i fori? No. Le tolleranze dei fori devono corrispondere all'elemento di fissaggio. Un foro passante per una vite #10 (diametro 0,190") richiede solo +/- 0,005". Un foro per spinotto richiede +/- 0,0005". Una tolleranza eccessiva sui fori aumenta i tempi di foratura e può richiedere operazioni di alesatura o levigatura, aggiungendo 15-20 secondi per foro.
In che modo la dimensione del pezzo influisce sulla tolleranza? Per ogni 100 mm di lunghezza del pezzo, la dilatazione termica in alluminio aggiunge 1,3 µm per °C. Un pezzo di 300 mm in un'officina a 25°C rispetto a una sala di ispezione a 20°C misurerà 19,5 µm (0,019 mm) di differenza. Per tolleranze strette, specificate l'ispezione a 20°C e controllate la temperatura dell'officina.
La finitura superficiale può essere collegata alla tolleranza? La finitura superficiale (Ra) e la tolleranza dimensionale sono indipendenti. Potete avere una tolleranza di +/- 0,005" con una finitura Ra 16, che richiede una passata fine. Al contrario, una tolleranza di +/- 0,0005" con una finitura Ra 125 è possibile ma insolita. Specificate entrambe separatamente per evitare confusione.
Conclusione e Guida Pratica per il Vostro Prossimo Progetto
La lavorazione CNC offre tolleranze affidabili di +/- 0,005" senza costi aggiuntivi, +/- 0,002" con un sovrapprezzo moderato e +/- 0,0005" con implicazioni significative su costi e tempi di consegna. Per il 90% delle applicazioni meccaniche, la tolleranza standard o di precisione è sufficiente. Riservate l'alta precisione alle caratteristiche che ne hanno realmente bisogno e considerate sempre la dilatazione termica del materiale e la geometria del pezzo prima di specificare limiti stretti. Rivedere il vostro disegno con un produttore che comprende i reali vincoli di produzione vi farà risparmiare il 20-30% sui costi di lavorazione senza sacrificare la funzionalità.

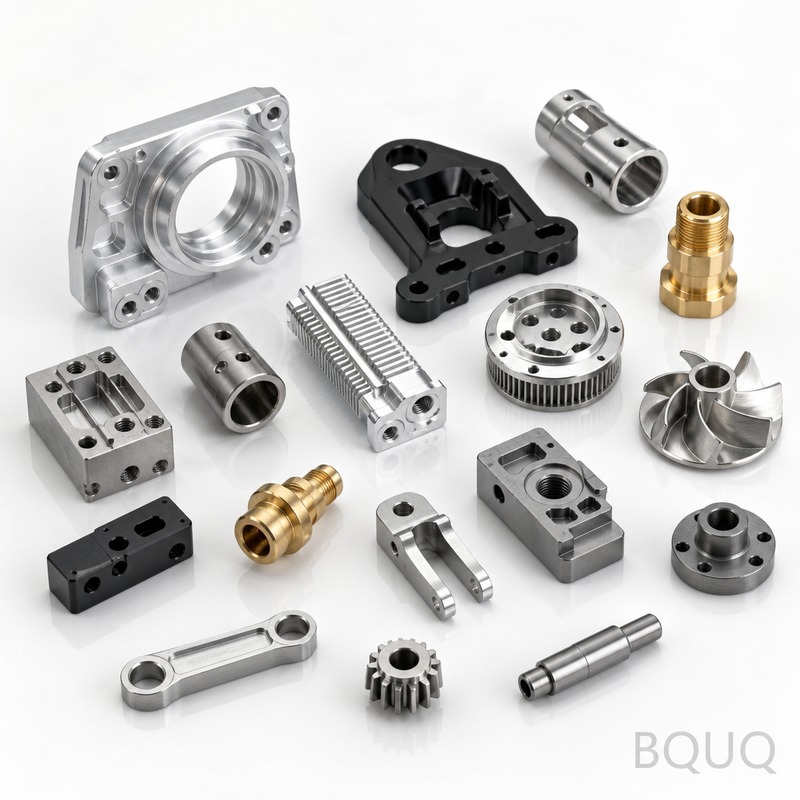

In BQUQ, serviamo clienti nei settori dell'automazione, medicale e automobilistico da oltre 20 anni, producendo dissipatori di calore, molle e componenti CNC di precisione. Forniamo feedback DFM entro 12 ore dalla ricezione dei vostri file CAD, garantendo che le vostre tolleranze siano producibili ed economiche. Per un preventivo gratuito con una valutazione realistica delle tolleranze, inviate i vostri disegni a sc@bquq.com o contattateci su WhatsApp al +86 13713157787. Visitate il nostro sito web all'indirizzo www.bquq.com per consultare la nostra matrice di capacità e i case study dei progetti passati.
