Mandrino Portapinza CNC Personalizzato Tipo 42 Barra Quadra Precisione Garantita
IntroduzioneIl tuo disegno definisce il componente. Noi lo lavoriamo. Ogni mandrino portapinza CNC personalizzato è realizzato secondo la tua esatta geometria e verificato prima della spedizione. Ness
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Il tuo disegno definisce il componente. Noi lo lavoriamo. Ogni mandrino portapinza CNC personalizzato è realizzato secondo la tua esatta geometria e verificato prima della spedizione. Nessuna approssimazione.
In sintesi: Tolleranza ±0,005 mm su foro e fessura. Tempo di consegna 7–15 giorni. Nessun MOQ. Un pezzo o diecimila.
Specifiche
Parametro
Valore
Opzioni materiali
42CrMo, 20CrMnTi, 65Mn, SUS420, SUS440C, 12L14
Trattamento termico
Cementazione o tempra a induzione, 58–62 HRC
Tolleranza foro
±0,005 mm
Tolleranza larghezza fessura
±0,01 mm
Concentricità (foro vs OD)
≤0,01 mm TIR
Finitura superficiale
Ra 0,4 µm sul foro, Ra 0,8 µm sull'OD
Processo di lavorazione
Tornitura CNC, fresatura CNC, elettroerosione a filo per la fessura, rettifica interna
Ispezione
Controllo dimensionale 100%, report CMM per lotto
Dimensione lotto
1–50.000 pezzi
Tempo di consegna
7 giorni per prototipo, 15 giorni per produzione
Paese di origine
Prodotto in Cina, stabilimento di Dongguan
Tre motivi per cui i clienti ci inviano i loro disegni
1. Qualità tracciabile per lotto. Ogni lotto riceve un numero univoco. Puoi risalire al numero di colata del materiale, alla registrazione del trattamento termico e ai dati di ispezione fino all'esatta produzione. Se emerge un problema nella tua linea di assemblaggio, identifichiamo la causa in pochi minuti, non in giorni.
2. Report di ispezione per lotto. Ricevi un report dimensionale completo con ogni spedizione. Dati CMM, letture di durezza, valori di rugosità superficiale. Non un certificato generico. Numeri reali da misurazioni reali. Il tuo controllo qualità in ingresso approva più rapidamente.
3. Un'unica fabbrica per CNC + stampaggio + molle + dissipatori. Il tuo mandrino portapinza non è l'unico componente nella tua macchina. Produciamo anche le molle interne al mandrino, le rondelle stampate e il dissipatore per il motore del mandrino. Un unico ordine di acquisto, un unico punto logistico, un unico standard di qualità. Meno fornitori significa meno problemi.
Dove vengono utilizzati questi componenti

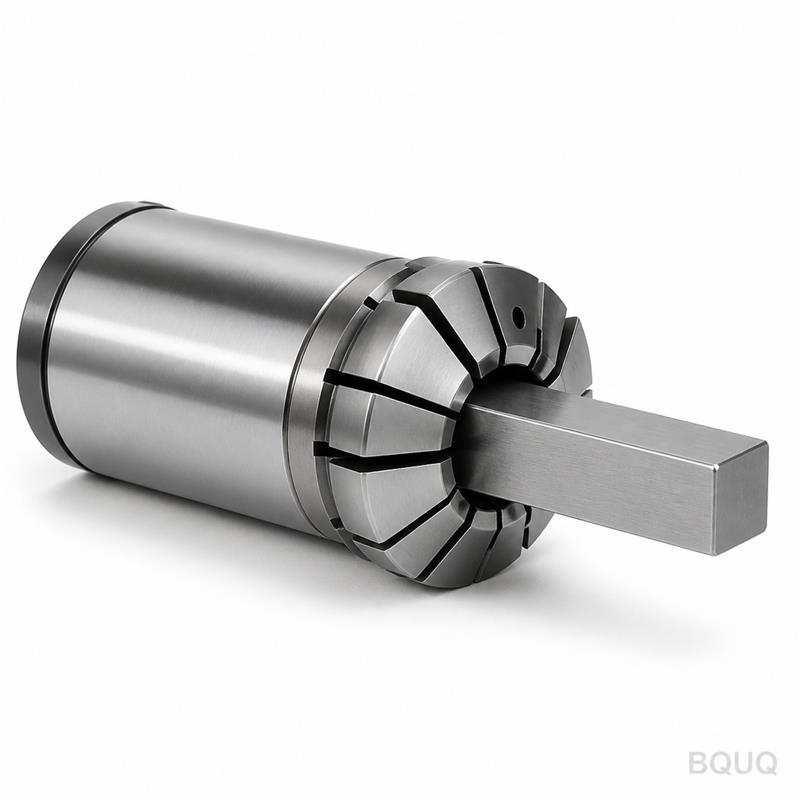

Questo mandrino portapinza tipo 42 con barra quadra è progettato per torni automatici e centri di tornitura CNC che alimentano barre a sezione quadra o esagonale.
Applicazioni tipiche:
Torni automatici a vite (Citizen, Star, Tsugami) che lavorano barre quadre in ottone o alluminio per connettori elettrici.
Torni automatici plurimandrino che lavorano barre quadre in acciaio per raccordi idraulici.
Centri di tornitura CNC con alimentatori a barra che gestiscono barre quadre da 42 mm per alloggiamenti di sensori automobilistici.
Mandrini per strumenti di precisione che richiedono il bloccaggio di barre quadre con zero eccentricità.
Il foro quadrato mantiene saldamente la barra senza rotazione. La fessura consente la compressione radiale. La superficie temprata resiste all'usura dovuta all'alimentazione continua della barra. Ottieni lavorazioni stabili, meno scarti e una maggiore durata dell'utensile.
D: Qual è la quantità minima di ordine?
R: Nessun MOQ. Produciamo un prototipo per la tua validazione, poi scaliamo al tuo volume di produzione. Molti clienti iniziano con 5 pezzi per i test, poi ordinano 500 o 5.000.
D: Come controllate tolleranze e qualità?
R: Utilizziamo torni CNC e rettificatrici con controllo in-process. Ogni dimensione critica viene misurata su una CMM. Ti inviamo il report di ispezione prima della spedizione. Se una dimensione è fuori specifica, la rilavoriamo o la scartiamo. Non ricevi mai un componente difettoso.
D: Qual è il vostro tempo di consegna?
R: Prototipo in 7 giorni. Produzione in 15 giorni dopo l'approvazione del disegno. Per ordini urgenti, possiamo accelerare a 5 giorni con un costo aggiuntivo. Spediamo in tutto il mondo tramite DHL, FedEx o il tuo spedizioniere.
D: Potete fornire certificati dei materiali?
R: Sì. Forniamo certificati di origine per le materie prime, report sul trattamento termico e certificati di prova di durezza. Tutti i documenti sono in inglese e disponibili con la tua spedizione.
Invia il tuo disegno
Rispondiamo con un preventivo definitivo entro 12 ore. Nessuna stima vaga. Ricevi prezzo unitario, costo attrezzaggio (se presente), tempo di consegna e condizioni di spedizione. Invia il tuo disegno 2D o 3D in formato PDF, STEP o IGES.
Email: sc@bquq.com
WhatsApp: +86 13713157787
La produzione di precisione è la nostra unica attività. Il tuo mandrino portapinza CNC personalizzato è realizzato correttamente, misurato correttamente e spedito correttamente. Invia il disegno. Ricevi il preventivo.
