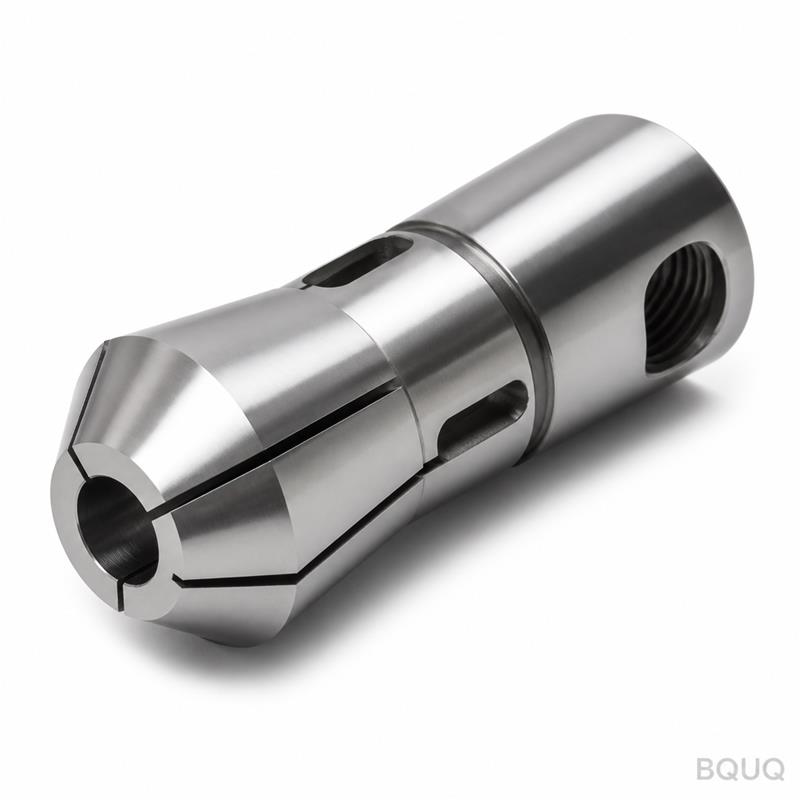

Pinza a Colletto CNC Personalizzata per Tornio Automatico Tipo 25 per Barra Triangolare
IntroduzioneIl vostro disegno definisce il componente. Noi lo lavoriamo. Ogni colletto è realizzato secondo le vostre dimensioni esatte, non una approssimazione standard. Prima della spedizione, ogni
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Il vostro disegno definisce il componente. Noi lo lavoriamo. Ogni colletto è realizzato secondo le vostre dimensioni esatte, non una approssimazione standard. Prima della spedizione, ogni unità è verificata rispetto al vostro file con un rapporto CMM. Ricevete un componente che si adatta al vostro mandrino e trattiene la vostra barra triangolare senza vibrazioni.
Tolleranza: ±0,005 mm su foro e larghezza fessura
Tempo di consegna: 7–10 giorni lavorativi per i prototipi, 15 giorni per la produzione in serie
Nessun MOQ — ordinate un pezzo o mille
Materiale: 20CrMnTi o 40Cr, cementato e temprato a HRC 58–62
Questo è un colletto tipo 25 per torni automatici, progettato per l'alimentazione di barre triangolari (esagonali o quadrate). Il profilo interno corrisponde alla geometria della vostra barra. Il cono esterno corrisponde al naso del vostro mandrino. Taglio, trattamento termico e rettifica sono eseguiti in un unico stabilimento.
Specifiche
Parametro
Valore
Note
Tipo
Colletto tipo 25 per tornio automatico
Adatto a cono mandrino standard da 25 mm
Forma barra
Triangolare, esagonale, quadrata
Profilo personalizzato secondo disegno
Materiale
20CrMnTi, 40Cr o 65Mn
Cementato o temprato in massa
Durezza
HRC 58–62
Profondità di cementazione 0,3–0,8 mm
Tolleranza foro
±0,005 mm
Rettificato dopo trattamento termico
Larghezza fessura
±0,01 mm
Taglio a filo EDM, senza bave
Angolo di conicità
±0,02°
Verificato con comparatore ottico
Finitura superficiale
Ra 0,4 µm sul foro, Ra 0,8 µm sul cono
Nessuna bruciatura da rettifica
Bilanciamento
G2,5 a 6000 rpm
Disponibile su richiesta
Dimensione lotto
1–10.000 pezzi
Nessun MOQ, costo attrezzatura condiviso
Ispezione
Controllo dimensionale 100%
Rapporto CMM per lotto
Tempo di consegna
7 giorni prototipo, 15 giorni produzione
Più rapido per ordini ripetuti
Processo: tornitura CNC del grezzo, fresatura della fessura, trattamento termico, quindi rettifica senza centri del diametro esterno e rettifica interna del foro. Non esternalizziamo alcuna fase critica. Questo mantiene tolleranze strette e tracciabilità semplice.
Tre motivi per cui gli acquirenti ci inviano i loro disegni
1. Qualità tracciabile per lotto.
Ogni lotto riceve un numero di colata univoco e un rapporto dimensionale. Se dovete tracciare un componente fino al lotto di materia prima, abbiamo i registri. Nessuna miscelazione di lotti, nessuna ipotesi su quale ciclo di trattamento termico un componente abbia subito. Questo è importante quando un colletto si guasta a 8000 rpm — volete sapere esattamente perché.
2. Rapporto di ispezione per lotto.
Non dovete fidarvi di noi sulla parola. Inviamo un rapporto di ispezione CMM con ogni spedizione. Elenca diametro del foro, larghezza fessura, angolo di conicità e durezza per ogni unità campionata. Per ordini critici, eseguiamo ispezione al 100% e marcamo ogni colletto con un numero di serie. Potete verificare tutto dalla vostra parte.
3. Un'unica fabbrica per CNC + stampaggio + molle + dissipatori.
Il vostro colletto non è l'unico componente di cui avete bisogno. Se il vostro gruppo utilizza anche un fermo stampato, una molla di compressione o un dissipatore per un driver motore, li produciamo tutti sotto lo stesso tetto. Avete un unico fornitore, un unico sistema di qualità, un'unica fattura di spedizione. Meno fornitori significa meno ritardi e meno burocrazia.
Dove vengono utilizzati questi componenti
Torni a vite e automatici — alimentazione di barre triangolari per lavorazioni di minuteria ad alto volume. Il colletto trattiene saldamente la barra, prevenendo la rotazione durante foratura e maschiatura.
Pineze a colletto pneumatiche e idrauliche — utilizzate in operazioni secondarie come fresatura di cave o forature trasversali su componenti preformati. Il profilo triangolare impedisce lo slittamento del pezzo sotto coppia.
Produzione di dispositivi medici — piccoli componenti in titanio o acciaio inossidabile dove finitura superficiale e ripetibilità dimensionale sono critiche. Un colletto allentato causa segni di vibrazione che non superano l'ispezione.
Corpi iniettori carburante automobilistici — richiedono elevata concentricità tra foro e profilo esterno. I nostri colletti mantengono la barra entro 0,005 mm, così il pezzo lavorato rimane in specifica.
Produzione di elementi di fissaggio e raccordi — barre esagonali e triangolari per dadi, raccordi e componenti per valvole. Il colletto deve aprirsi e chiudersi per milioni di cicli senza cricche da fatica. Testiamo i nostri colletti fino a 500.000 cicli prima del rilascio.
Domande frequenti degli acquirenti prima di ordinare
D: Qual è il vostro MOQ?
R: Nessun MOQ. Produciamo un singolo pezzo per prototipazione o 10.000 per la produzione. Il costo dell'attrezzatura è quotato separatamente e ammortizzato sul volume dell'ordine. Per ordini ripetuti, l'attrezzatura è gratuita dopo il primo lotto.
D: Come garantite la tolleranza su foro e fessura?
R: Rettifichiamo il foro dopo il trattamento termico, non prima. Questo elimina la distorsione dovuta alla tempra. La fessura viene tagliata a filo dopo la rettifica, quindi non influisce sulla geometria del foro. Ogni pezzo è misurato con CMM e il rapporto è incluso nella spedizione.
D: Qual è il vostro tempo di consegna?
R: I prototipi vengono spediti in 7–10 giorni lavorativi. Le produzioni in serie di 500+ pezzi vengono spedite in 15 giorni lavorativi. Se avete bisogno di più velocità, possiamo suddividere il lotto e spedire ordini parziali. Teniamo in magazzino materiali comuni come il 20CrMnTi.
D: Potete fornire certificati dei materiali?
R: Sì. Forniamo certificati di acciaieria per la materia prima, rapporti di trattamento termico e risultati dei test di durezza. Per applicazioni aerospaziali o mediche, possiamo fornire tracciabilità completa con numeri di lotto e analisi della composizione chimica.
Inviate il vostro disegno
Inviateci il vostro file PDF o STEP. Verificheremo angolo di conicità, profilo del foro e larghezza fessura rispetto alla nostra attrezzatura standard. Se necessitiamo di una mola o di un elettrodo a filo personalizzato, vi comunicheremo il costo prima del vostro impegno. Riceverete un preventivo definitivo entro 12 ore.
