Cosa Rende Diverso Questo Mandrino: Eccentricità TIR di 0,005mm, 58 HRC, Consegna in 15 Giorni Questo è un mandrino portapinza sincronizzato per tornio automatico lavorato a CNC, progettato per opera

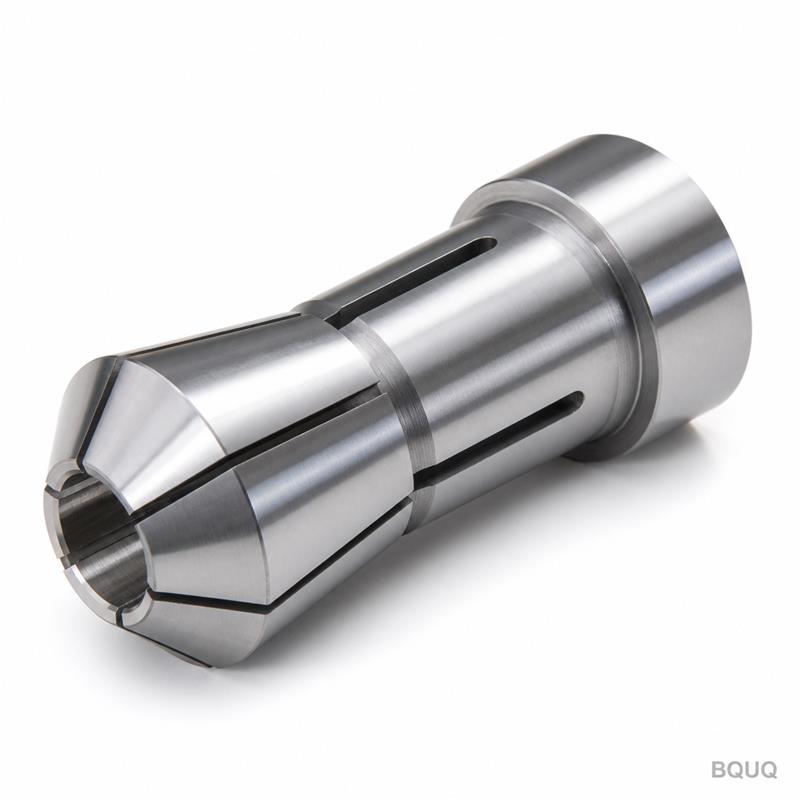

Questo è un mandrino portapinza sincronizzato per tornio automatico lavorato a CNC, progettato per operazioni di tornitura e rettifica ad alto volume dove la concentricità non può essere compromessa. Il meccanismo a pinza sincronizzata chiude tutti i segmenti in modo uniforme, trattenendo barre tonde e pezzi pre-lavorati con un'eccentricità totale indicata (TIR) di 0,005mm o inferiore. Si ottiene una forza di serraggio ripetibile senza deformazione del pezzo e, poiché lavoriamo corpo e sede della pinza in un unico setup di bloccaggio, si evitano le tolleranze cumulative tipiche dei gruppi assemblati da più fornitori. Il tempo di consegna tipico dall'approvazione del disegno alla spedizione è di 15 giorni lavorativi, senza MOQ per le dimensioni standard.
La produzione di precisione nel nostro stabilimento di Dongguan significa che ogni corpo mandrino parte da acciaio 42CrMo, trattato termicamente a 58-60 HRC, poi rettificato con una finitura superficiale di Ra 0,4µm su cono e superfici di presa. Questa combinazione garantisce durata dell'utensile e costanza del pezzo che i mandrini importati standard non possono eguagliare.
I mandrini portapinza standard si affidano a un singolo cuneo conico, che può spostare il pezzo se la pinza è usurata o se la barra di trazione tira in modo non uniforme. Il design sincronizzato utilizza una corona dentata e tre o sei segmenti scanalati che si muovono radialmente alla stessa velocità e distanza. Ogni segmento percorre la stessa quantità per giro del manicotto di azionamento, così il vettore della forza di serraggio rimane perfettamente centrato sull'asse del mandrino.

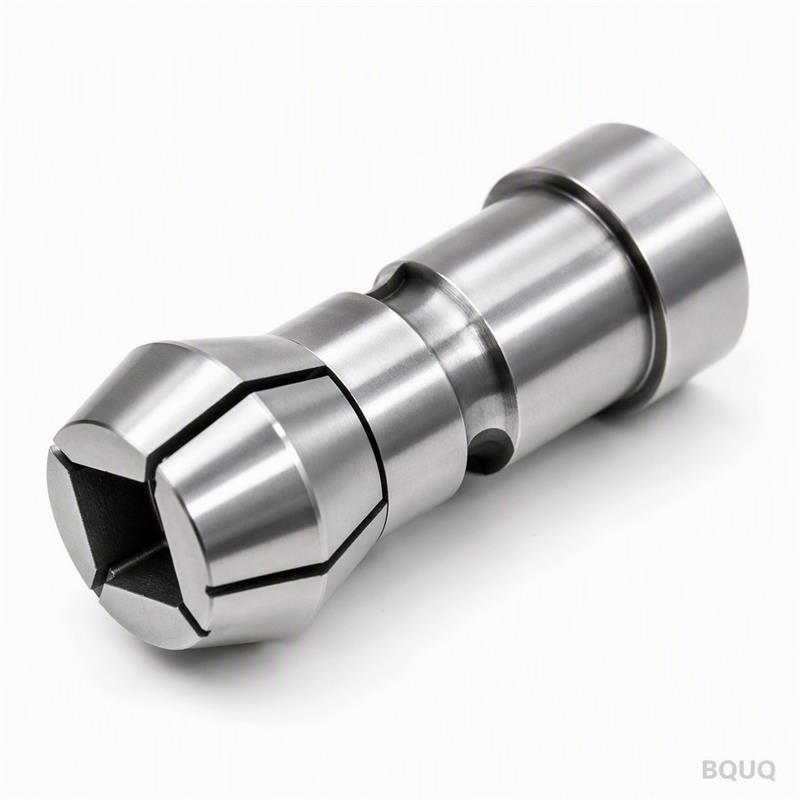

Questo è fondamentale quando si lavorano pezzi a parete sottile o si tiene in presa barre esagonali o quadrate. Un serraggio irregolare crea vibrazioni e ovalizzazione. Il nostro meccanismo sincronizzato mantiene la rotondità entro 0,003mm su una barra di diametro 25mm, verificata con un comparatore Marposs prima dell'imballaggio. L'angolo della sede della pinza è di 16 gradi, standard DIN 6499, ma possiamo personalizzare il profilo del naso per adattarlo al vostro naso mandrino o alla barra di trazione esistente.
Non tagliamo angoli sulla qualità dell'acciaio. Il corpo mandrino è in 42CrMo (AISI 4140) bonificato a 28-32 HRC per la base, mentre l'area di presa è tempra superficiale a induzione a 58-60 HRC. Questa doppia durezza offre un corpo tenace e resistente agli urti con una superficie di presa resistente all'usura. La pinza stessa è realizzata in acciaio per molle 65Mn, temprata a 45-50 HRC, con le scanalature tagliate al laser e sbavate per evitare il trasferimento di bave sul vostro pezzo.
Per ambienti corrosivi o lavorazione di acciaio inossidabile, offriamo un'opzione di nichelatura chimica sull'intero corpo (spessore 0,02mm) che non influisce sulla precisione del cono. Disponiamo di una linea di trattamento termico interna completa, quindi i cicli di tempra e rinvenimento sono registrati con timestamp, non esternalizzati a terzi che potrebbero saltare passaggi. La finitura superficiale su diametro esterno e cono è Ra 0,4µm, mentre la superficie di montaggio del piatto posteriore è lappata a Ra 0,2µm.
Ogni unità viene sottoposta a un'ispezione in tre fasi. Prima misuriamo l'angolo del cono con una barra seno e un comparatore a quadrante: deve essere entro ±0,002mm sull'intera lunghezza del cono. Secondo, assembliamo il mandrino su un mandrino di prova e misuriamo la TIR al naso usando una barra di prova rettificata da 25mm; scartiamo qualsiasi valore superiore a 0,005mm. Terzo, misuriamo la forza di trazione con una cella di carico a 40 bar di pressione di azionamento idraulico e verifichiamo che corrisponda alla forza di serraggio specificata, tipicamente 15-20 kN per una pinza da 25mm.
Controlliamo anche la larghezza delle scanalature della pinza con un calibro a spina per assicurarci che non si chiudano completamente sotto forza, il che causerebbe deformazione permanente. Ogni mandrino viene spedito con un rapporto di ispezione firmato, inclusi i valori di eccentricità, i risultati dei test di durezza e una foto della lettura finale del comparatore. Se necessario, è disponibile un certificato completo del materiale (EN 10204 3.1) senza costi aggiuntivi.
| Parametro | Valore / Intervallo |
|---|---|
| Tipo di pinza | DIN 6499 ER16 / ER20 / ER25 / ER32 / ER40 |
| Materiale corpo | 42CrMo (AISI 4140), tempra a induzione |
| Materiale pinza | Acciaio per molle 65Mn, 45-50 HRC |
| Durezza corpo | 58-60 HRC (area di presa) |
| Eccentricità TIR (al naso) | ≤ 0,005mm (0,0002") |
| Ripetibilità concentricità | ≤ 0,003mm su 20 cicli di serraggio |
| Finitura superficiale (cono e OD) | Ra 0,4µm |
| Intervallo di presa (ER32) | 2,0 – 20,0mm |
| Pressione massima di azionamento | 60 bar |
| Tempo di consegna (dimensioni standard) | 15 giorni lavorativi |
| MOQ | Nessun MOQ per dimensioni standard (personalizzato: 5 pezzi) |
Per montaggi personalizzati sul naso mandrino (es. A2-4, A2-5 o naso filettato), adattiamo il piatto posteriore e possiamo abbinare la filettatura della vostra barra di trazione esistente. Il corpo mandrino è bilanciato a G2.5 a 6000 RPM, adatto alla maggior parte delle applicazioni su torni CNC e torni automatici. Se lavorate materiali esotici, consultate la nostra guida alla selezione degli utensili da taglio CNC per abbinare questo mandrino all'utensileria giusta.
Nessun MOQ per dimensioni standard ER (ER16-ER40); per naso mandrino personalizzato o alesaggio non standard sono richiesti 5 pezzi.
Sì, lavoriamo il piatto posteriore e la filettatura della barra di trazione per adattarli al naso mandrino e all'asta dell'attuatore del vostro tornio, con una tolleranza di ±0,02mm sul passo della filettatura.
Utilizziamo un comparatore Marposs con una barra di prova rettificata; il rapporto di ispezione firmato è incluso in ogni spedizione e scartiamo qualsiasi valore superiore a 0,005mm TIR.
Gli ordini ripetuti per dimensioni standard vengono spediti in 10 giorni lavorativi; i primi ordini personalizzati richiedono 15 giorni lavorativi inclusa l'approvazione del disegno.
Molti cosiddetti fornitori di mandrini portapinza acquistano corpi fusi e pinze standard, poi li assemblano senza alcuna lavorazione. Il nostro stabilimento esegue l'intero ciclo: tornitura CNC, fresatura, trattamento termico, rettifica e assemblaggio sotto lo stesso tetto. Questo significa che controlliamo l'angolo del cono, la geometria delle scanalature e la curva di trattamento termico. Non dipendiamo da pinze di terze parti che potrebbero avere durezza o larghezza delle scanalature diverse.
Questa integrazione verticale riduce anche i tempi di consegna. Abbiamo 40 macchine CNC, inclusi due centri di rettifica a 5 assi, dedicati alla produzione di mandrini. Se avete un disegno, i nostri ingegneri lo esaminano per la producibilità e vi inviano un rapporto DFM entro 24 ore. Produciamo anche molle e dissipatori di calore internamente, così potete consolidare la lista dei fornitori per altri componenti di precisione. Per i fondamenti delle tolleranze, fate riferimento alla nostra guida alle tolleranze di lavorazione CNC per capire come manteniamo questi valori.
Ogni mandrino è avvolto singolarmente in carta antiruggine, posto in una cassa di legno con rivestimento in schiuma e sigillato con una busta di gel di silice. Per ordini superiori a 10 pezzi, utilizziamo una cassa in compensato con base antiurto. Spediamo tramite DHL, FedEx o via mare (FOB Shenzhen). L'imballaggio standard per l'esportazione include il rapporto di ispezione, un certificato del materiale (se richiesto) e un'etichetta con il numero del codice e il vostro numero d'ordine.
Negli ultimi 8 anni abbiamo spedito a aziende di ingegneria in Germania, Stati Uniti e Giappone, e il nostro tasso di reso per difetti dimensionali è inferiore allo 0,5%. Se un'unità non supera la vostra ispezione in ingresso, la sostituiamo entro 7 giorni e copriamo i costi di spedizione. Questa è la nostra garanzia, non una frase di marketing.
Inviateci il vostro disegno 2D o modello 3D (STEP, IGES o PDF) per il mandrino portapinza sincronizzato per tornio automatico lavorato a CNC di cui avete bisogno. Risponderemo con un preventivo definitivo, incluso prezzo unitario, costi di attrezzaggio (se presenti) e data di consegna, entro 12 ore. Per dimensioni ER standard, possiamo quotare immediatamente dal materiale in magazzino senza bisogno di un disegno. Siamo una fonte di produzione di precisione made in China, ma rispondiamo come un fornitore locale: velocemente, in inglese, con comunicazione tecnica chiara.
Inviate il vostro disegno via email a sc@bquq.com o scriveteci su WhatsApp al +86 13713157787. Nessun MOQ per dimensioni standard e riceverete un commento DFM su qualsiasi caratteristica personalizzata entro 24 ore. Lasciateci dimostrare come dovrebbe sentirsi un mandrino portapinza sincronizzato.
| Parametro | Capacità |
|---|---|
| Materiali | AL6061/7075, SUS303/304/316, acciaio 45#, rame T2, ottone H59, POM, PEEK, nylon |
| Tolleranza | ±0.005mm standard, ±0.003mm su richiesta |
| Macchine | CNC a 3/4/5 assi, tornio-fresatrice, tornio svizzero |
| Superficie | Anodizzazione, nichelatura, zincatura, passivazione, sabbiatura, lucidatura |
| Intervallo di dimensioni | Max 400 x 300 x 200 mm |
| Prototipo | 72 ore, nessun MOQ sui campioni |
| Ispezione | Report completo per lotto, dati CMM su richiesta |
