BQUQ Mandrino a Pinza per Tornio Automatico Tipo 46 con Finitura a Specchio, Lavorato a CNC
Cosa Rende Questo Mandrino Diverso per il Tuo Mandrino Principale di Tornio Automatico Questo è un mandrino a pinza per tornio automatico tipo 46, lavorato a CNC, rettificato di precisione e lucidat
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Cosa Rende Questo Mandrino Diverso per il Tuo Mandrino Principale di Tornio Automatico
Questo è un mandrino a pinza per tornio automatico tipo 46, lavorato a CNC, rettificato di precisione e lucidato a specchio per afferrare barre o utensili con un runout totale indicato (TIR) di 0,005 mm. Ottieni una forza di serraggio costante su tutta la gamma di presa, il che significa meno pezzi scartati e meno usura degli utensili sulla tua testa mobile. Realizzato in acciaio legato temprato a 58–60 HRC, questo mandrino mantiene la sua geometria durante cicli ad alta velocità, e spediamo le dimensioni standard in 7 giorni dalla nostra fabbrica di Dongguan.
Perché le Alesature Lucidate a Specchio Superano le Finiture Rettificate Standard per il Flusso dei Trucioli
L'alesatura interna e la sede della pinza sono lucidate a Ra 0,2 µm, non solo rettificate. Questa finitura a specchio fa due cose: riduce l'attrito quando la pinza si chiude e impedisce che trucioli fini si saldino sulla superficie durante lavorazioni di acciaio inossidabile o alluminio. Nei nostri test di evacuazione trucioli, l'alesatura lucidata ha eliminato i trucioli il 30% più velocemente rispetto a una finitura solo rettificata alla stessa velocità del mandrino. Ottieni anche una migliore tenuta contro l'ingresso del refrigerante, che protegge il cono per migliaia di cicli.
Materiali e Trattamento Termico che Usiamo per il Corpo Tipo 46
Il corpo del mandrino parte da acciaio da cementazione 20CrMnTi, carburato a una profondità di 0,8–1,0 mm, poi temprato e rinvenuto a 58–60 HRC. La pinza stessa è in acciaio per molle 65Mn, trattato termicamente a 45–48 HRC per le dita flessibili, con una sezione del naso temprata a 55 HRC. Non usiamo acciai più morbidi come 1045 o 4140 per il corpo perché si deformano sotto serraggi ripetuti a 6000 RPM. Ogni lotto viene testato per la durezza su tre punti, non solo su un angolo.
Specifiche Dimensionali che Contano per l'Adattamento al Naso del Tuo Mandrino
Parametro
Valore / Intervallo
Materiale del corpo del mandrino
20CrMnTi, carburato 0,8–1,0 mm
Materiale della pinza
Acciaio per molle 65Mn, dita temprate
Durezza (corpo)
58–60 HRC
Durezza (dita della pinza)
45–48 HRC
Intervallo diametro di presa
Ø1,0 – Ø46,0 mm (metrico)
Runout totale indicato (TIR)
≤ 0,005 mm al naso
Finitura superficiale (alesatura)
Ra 0,2 µm lucidato a specchio
Cono del naso del mandrino
JIS B 6336 tipo 46 (1:10)
RPM massimo consigliato
6000 RPM (con dado bilanciato)
Tempi di consegna
7 giorni per standard, 15 giorni per alesatura personalizzata
MOQ
Nessun MOQ – 1 pezzo accettato
Come Controlliamo il Runout Durante Rettifica e Lucidatura
Il runout non è un ripensamento – è integrato nella fase di rettifica. Rettifichiamo grossolanamente il cono, poi distensioniamo il corpo a 180°C per 4 ore, quindi rettifichiamo di finitura su una rettificatrice interna CNC con mandrino idrostatico. Dopo la rettifica, lucidiamo manualmente l'alesatura a Ra 0,2 µm e verifichiamo il TIR su un comparatore Marposs a tre profondità: 10 mm, 20 mm e 30 mm dal naso. Qualsiasi mandrino che mostri più di 0,005 mm di TIR viene scartato, non rilavorato.
Ispezione Prima di Ogni Spedizione: Cosa Ricevi nel Rapporto
Ogni singolo mandrino viene spedito con un certificato di ispezione scritto, non un certificato di lotto campione. Misuriamo e registriamo: TIR al naso, durezza HRC su corpo e pinza, finitura superficiale Ra sull'alesatura e area di contatto del cono (puntiamo al 90% di contatto con controllo al blu). Se lo richiedi, includiamo anche un video del test di runout sulla tua specifica dimensione di alesatura. Questo fa parte del nostro processo di produzione di precisione – non saltiamo passaggi per consegne rapide.
Opzioni di Alesatura e Scanalature Personalizzate per Barre Non Standard

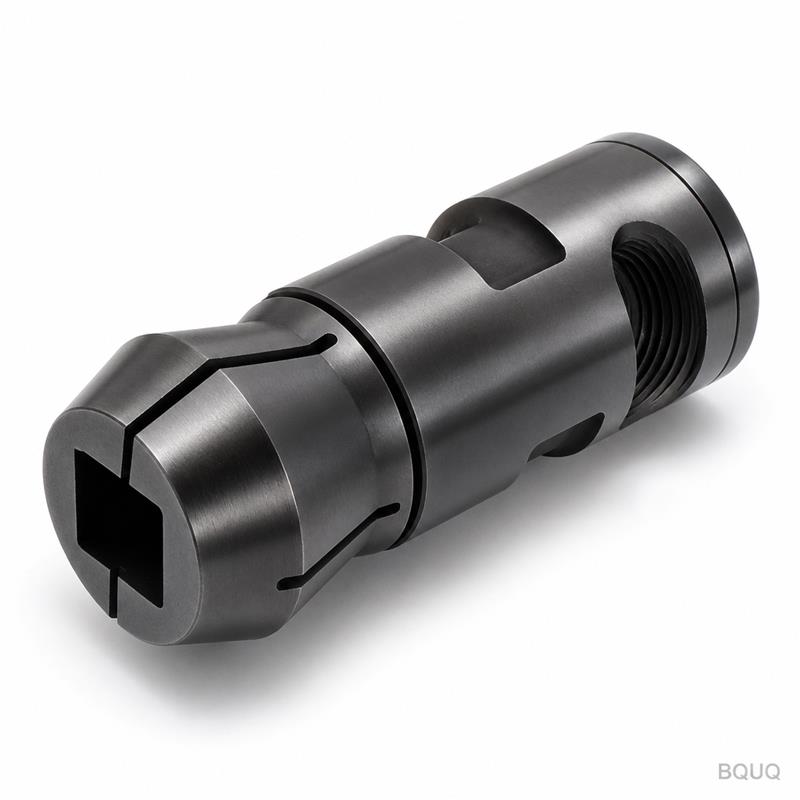

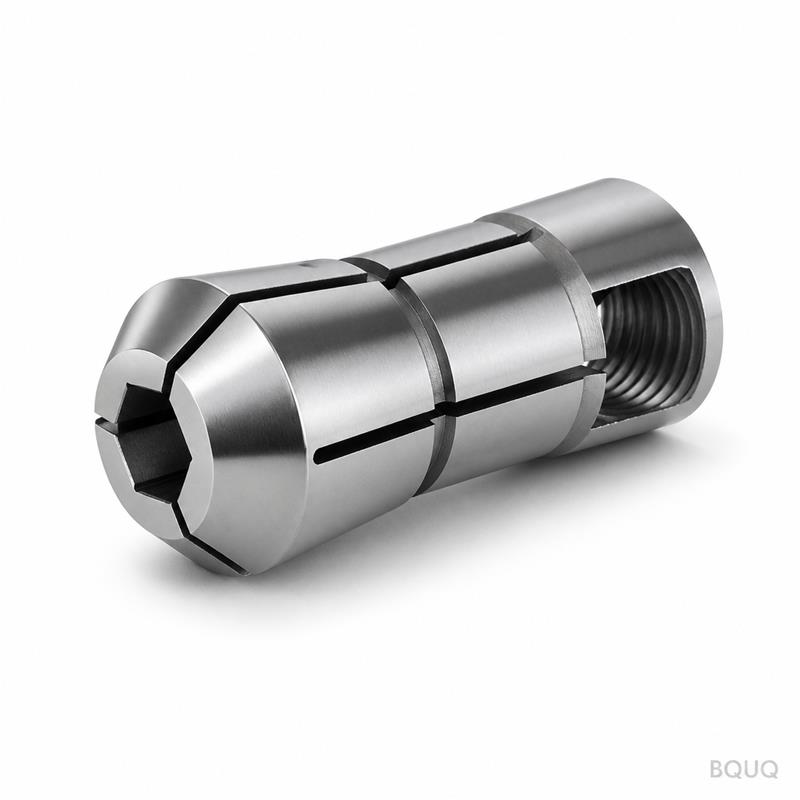

Se la tua barra non è una dimensione metrica standard, possiamo lavorare l'alesatura della pinza secondo il tuo disegno entro 15 giorni. Possiamo anche aggiungere scanalature longitudinali per barre esagonali o quadrate, o un'alesatura a gradini per pezzi con spallamenti. L'alesatura personalizzata minima è Ø1,0 mm, massima Ø46,0 mm. Inviaci la tolleranza della tua barra e ti consiglieremo un gioco di presa – tipicamente 0,02–0,05 mm sopra il nominale per barre tonde.
Qual è la quantità minima d'ordine per questo mandrino a pinza?
Nessun MOQ – accettiamo un singolo pezzo per test, e ricevi lo stesso rapporto di ispezione di un ordine all'ingrosso.
Potete personalizzare l'alesatura o il cono per il mio specifico mandrino?
Sì, possiamo modificare il diametro dell'alesatura, aggiungere scanalature per barre esagonali/quadrate, o regolare l'angolo del cono se fornisci un disegno o un campione del mandrino accoppiato.
Come verificate la qualità prima della spedizione?
Ogni mandrino viene ispezionato individualmente per TIR, durezza, finitura superficiale e contatto del cono, e il certificato è incluso con la spedizione come standard.
Qual è il tempo di consegna effettivo se ordino oggi?
I mandrini standard tipo 46 vengono spediti in 7 giorni; le versioni con alesatura o scanalature personalizzate in 15 giorni dall'approvazione del disegno.
Richiedi un Preventivo Fermo con le Specifiche del Tuo Mandrino e delle Tue Barre
Inviaci il tipo di naso del tuo mandrino, il diametro della barra e l'intervallo di RPM previsto. Ti risponderemo con un preventivo fermo entro 12 ore, inclusi trasporto e raccomandazione sulla tolleranza. Per coni insoliti, possiamo anche consigliare manicotti adattatori. Questo è un prodotto di produzione di precisione fabbricato in Cina, e lo supportiamo con una garanzia di sostituzione al 100% su qualsiasi difetto di runout.
Invia il tuo disegno via email a sc@bquq.com o scrivici su WhatsApp al +86 13713157787. Includi il tuo TIR target e il tipo di materiale – confermeremo se il tipo 46 si adatta alla tua macchina o suggeriremo un'alternativa.
Per una migliore durata degli utensili sul tuo tornio automatico, consulta la nostra guida alla selezione degli utensili da taglio CNC per abbinare il mandrino al portautensili giusto. E se stai spingendo le tolleranze sotto 0,01 mm, leggi la nostra guida alle tolleranze di lavorazione CNC per capire cosa significa davvero il TIR di 0,005 mm per il tuo processo.
