IntroduzioneIl tuo disegno diventa un mandrino a pinza CNC finito, verificato prima della spedizione. Controlliamo ogni dimensione critica sul nostro CMM interno, non solo un controllo a campione. Se
Il tuo disegno diventa un mandrino a pinza CNC finito, verificato prima della spedizione. Controlliamo ogni dimensione critica sul nostro CMM interno, non solo un controllo a campione. Se non corrisponde al tuo disegno, non parte.

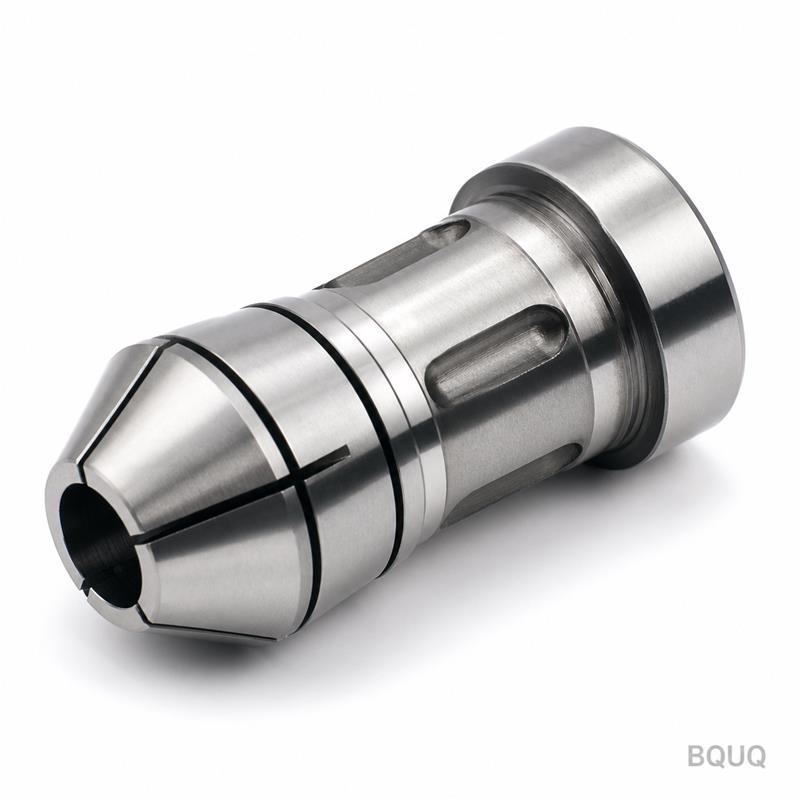

Questo è un mandrino a pinza elastico a foro tondo tipo 40 per torni automatici. Supporta barre da 1 mm a 40 mm a seconda del profilo del foro. Lo lavoriamo dal tuo disegno, con le tue tolleranze, il tuo grado di materiale, la tua finitura superficiale.
| Parametro | Valore |
|---|---|
| Opzioni materiale | 65Mn, 60Si2MnA, 9SiCr, GCr15, SUS440C, 12L14 |
| Durezza | HRC 50–62 (specificata dal cliente) |
| Concentricità (TIR) | ≤ 0,005 mm |
| Gamma diametro foro tondo | Ø1,0 mm – Ø40,0 mm |
| Larghezza fessura | 0,3 mm – 1,5 mm, secondo disegno |
| Finitura superficiale | Ra 0,4 µm sul foro, Ra 0,8 µm sul diametro esterno |
| Processo di lavorazione | Tornitura CNC, fresatura CNC, taglio a filo EDM, trattamento termico, rettifica |
| Trattamento termico | Tempra in olio + rinvenimento, o tempra sottovuoto |
| Controllo | Controllo dimensionale 100%, report CMM per lotto |
| Dimensione lotto | 1 – 10.000 pezzi |
| Tempo di consegna | 7 giorni (prototipo), 12 giorni (produzione) |
| Paese di origine | Prodotto in Cina, stabilimento di Dongguan |
Li testiamo su torni automatici Citizen e Star nel nostro stabilimento. Questo significa che proviamo la pinza sullo stesso tipo di macchina che utilizzerai tu. Nessuna sorpresa all'arrivo.
1. Qualità tracciabile per lotto. Ogni mandrino a pinza riceve un numero di lotto univoco. Registriamo il numero di colata del materiale grezzo, il registro del forno di trattamento termico e i dati del controllo finale. Se hai un problema sei mesi dopo, possiamo risalire alla esatta colata di acciaio.
2. Report di ispezione per lotto. Ricevi un report dimensionale con ogni spedizione. Elenca diametro del foro, angolo di conicità, larghezza della fessura, durezza e concentricità. Utilizziamo un CMM Zeiss e un durometro Mitutoyo. Il report è firmato dal nostro ingegnere QC, non da una macchina.
3. Un'unica fabbrica per CNC + stampaggio + molle + dissipatori. Ci invii un unico pacchetto di disegni. Gestiamo il mandrino a pinza, la molla interna, la piastra di ritegno stampata e il dissipatore per il tuo azionamento mandrino. Un solo ordine di acquisto, un solo documento di spedizione, un unico standard di qualità. Questo riduce il tempo di gestione fornitori di almeno il 30%.
I nostri mandrini a pinza elastici a foro tondo tipo 40 sono utilizzati in:
In ogni caso, la pinza è l'ultimo elemento tra il mandrino e il pezzo. Se oscilla, il pezzo è scarto. Ecco perché rettifichiamo il foro dopo il trattamento termico, non prima.
Cerchi un'altra parte? Lavoriamo anche Collet Esteso Filettato Esterno Tipo 36 per Tornio Automatico, Lavorazione CNC Personalizzata nella stessa fabbrica di Dongguan.
D: Qual è il vostro MOQ? R: Nessun MOQ. Produciamo un prototipo per i tuoi test, poi scaliamo al tuo volume di produzione. Molti clienti iniziano con 5 pezzi per una prova.
D: Come garantite tolleranza e qualità? R: Lavoriamo secondo la tolleranza del tuo disegno, tipicamente ±0,005 mm su foro e diametro esterno. Dopo il trattamento termico, rettifichiamo il foro alla misura finale. Ogni pezzo viene misurato e ricevi un report CMM per lotto. Se una dimensione è fuori tolleranza, rilavoriamo o sostituiamo senza costi.
D: Qual è il vostro tempo di consegna? R: 7 giorni per i prototipi, 12 giorni per lotti di produzione fino a 1.000 pezzi. Per ordini urgenti, possiamo dividere il lotto e spedire i primi 50 pezzi in 5 giorni. Confermeremo le date esatte nel preventivo.
D: Potete fornire certificati dei materiali? R: Sì. Forniamo certificati di colata per l'acciaio grezzo, report di trattamento termico e una dichiarazione RoHS/REACH se richiesta. Tutti i documenti sono in inglese e inclusi nella spedizione.
Invia via email il tuo file PDF o STEP a sc@bquq.com. Ti rispondiamo con un preventivo definitivo entro 12 ore. Il preventivo include prezzo unitario, costo attrezzaggio (se presente), tempo di consegna e opzioni di spedizione.
Hai bisogno di una risposta più rapida? Scrivici su WhatsApp al +86 13713157787. Invia una foto del tuo disegno e confermeremo la fattibilità entro un'ora.
La produzione di precisione qui non è uno slogan. È un'abitudine ventennale nel nostro stabilimento di Dongguan. Inviaci il tuo disegno e ti mostreremo cosa significa nell'acciaio.
| Parametro | Capacità |
|---|---|
| Materiali | AL6061/7075, SUS303/304/316, acciaio 45#, rame T2, ottone H59, POM, PEEK, nylon |
| Tolleranza | ±0.005mm standard, ±0.003mm su richiesta |
| Macchine | CNC a 3/4/5 assi, tornio-fresatrice, tornio svizzero |
| Superficie | Anodizzazione, nichelatura, zincatura, passivazione, sabbiatura, lucidatura |
| Intervallo di dimensioni | Max 400 x 300 x 200 mm |
| Prototipo | 72 ore, nessun MOQ sui campioni |
| Ispezione | Report completo per lotto, dati CMM su richiesta |
