Presa Diretta su Pinze TG150 – Progettato per Eccentricità TIR di 0,003 mm

Questo è un portautensile a pinza TG150 lavorato CNC, progettato per operazioni di fresatura e foratura pesanti che richiedono una tenuta assoluta dell'utensile. Serra le pinze della serie TG150 con un campo di bloccaggio di 3–34 mm, garantendo un'eccentricità TIR (scostamento totale indicato) di 0,003 mm al naso, misurata a 4×D dalla superficie della pinza. Lavoriamo il cono e la filettatura in un unico setup su una Mazak a 5 assi, quindi rettifichiamo il diametro esterno e la superficie frontale fino a una finitura superficiale di Ra 0,4 µm. I tempi di consegna per le dimensioni standard sono di 15–20 giorni, con spedizione da Dongguan e risposta di preventivo definitivo in 12 ore.

Geometria del Cono che Elimina la Compressione della Pinza e lo Slittamento dell'Utensile

Il sistema TG150 utilizza un cono con angolo incluso di 15°, più ripido rispetto alle pinze ER, che genera una trazione assiale e una forza di serraggio radiale più forti. Tagliamo il cono interno con una tolleranza di ±0,005 mm utilizzando un mandrino rettificato con CBN, quindi lappiamo la superficie di accoppiamento fino a ottenere un contatto del 90% con la pinza. Questo impedisce alla pinza di "imboccarsi" sotto coppie elevate, un difetto comune nei portautensili più economici. Si ottiene una forza di serraggio ripetibile di 1.800–2.200 N·m su un gambo da 32 mm, sufficiente a trattenere frese a candela in carburo durante tagli interrotti in acciaio inossidabile o Inconel.

Materiali e Trattamento Termico per una Lunga Durata del Mandrino

Partiamo da acciaio legato 20CrMnTi, cementato fino a una profondità di 0,8–1,2 mm, quindi temprato a HRC 58–62 su cono e filettatura. Il corpo è temprato in tutto e per tutto a HRC 40–45 per garantire tenacità senza fragilità. Nitruramo il naso del cono fino a una durezza superficiale di HV 900–1000, che resiste all'usura dovuta ai cambi ripetuti delle pinze. Ogni portautensile viene sottoposto a doppia distensione: una prima della lavorazione di sgrossatura e una dopo la rettifica, per garantire stabilità dimensionale nel corso di anni di produzione. Questa è produzione di precisione, non semplice tornitura CNC – trattiamo ogni pezzo come un componente per mandrino.

Bilanciato per 30.000 giri/min – G2.5 o Migliore

Lavorazioni pesanti non significa lentezza. Bilanciamo dinamicamente ogni portautensile TG150 a G2.5 a 20.000 giri/min come standard, con bilanciatura opzionale G1.0 per centri di lavoro ad alta velocità. Il bilanciamento viene ottenuto fresando quattro slot di correzione sulla flangia, quindi ricontrollato su un bilanciatore Schenck. Registriamo il valore di squilibrio residuo (in g·mm) nel rapporto di ispezione. Se si opera a 25.000 giri/min o più, specificare G1.0 e pre-bilanciamo con pinza e vite di trazione installate – questo elimina le "vibrazioni fantasma" tipiche degli assemblaggi sbilanciati.

Ispezione Prima di Ogni Spedizione – Non Solo Certificati su Carta

Controlliamo tre dimensioni critiche su ogni portautensile prima che lasci la nostra fabbrica di Dongguan: (1) angolo del cono utilizzando un calibro ad aria con risoluzione di 0,002 mm, (2) diametro primitivo della filettatura con un calibro ad anello calibrato, (3) eccentricità TIR dopo il montaggio di una pinza di prova e una barra di prova da 10 mm. Eseguiamo inoltre un test di durezza sulla superficie del cono (Rockwell C) e un'ispezione con particelle magnetiche per rilevare micro-cricche. Si riceve un rapporto di ispezione firmato con i valori effettivamente misurati, non un generico certificato di conformità. Se una qualsiasi dimensione è fuori specifica, il pezzo viene scartato – non rilavoriamo i coni.

Opzioni di Filettatura e Compatibilità con le Viti di Trazione per il Vostro Mandrino

Lavoriamo la filettatura posteriore per adattarla all'interfaccia del vostro mandrino – le opzioni comuni sono MAS BT (BT30, BT40, BT50), CAT (40, 50) e HSK (63A, 100A). La filettatura è tagliata con tolleranza classe 2B e forniamo viti di trazione corrispondenti (DIN 69872, MAS 403 o personalizzate) con una resistenza a trazione di 1.200 MPa. Se utilizzate una vite di trazione proprietaria, inviateci un campione o un disegno – ricostruiremo la filettatura e l'angolo di sede con una precisione di 0,01 mm. Questa è una richiesta comune per progetti di retrofit e la gestiamo senza costi aggiuntivi di attrezzaggio.

Prezzi e Tempi di Consegna per Portautensili TG150 Personalizzati

I portautensili TG150 standard (BT40, lunghezza di misura 60 mm) partono da $185 al pezzo FOB Shenzhen. Lunghezze personalizzate, bilanciamento speciale o filettature non standard aggiungono il 10–15% e prolungano i tempi di consegna a 25 giorni. La quantità minima d'ordine è 1 pezzo – non abbiamo MOQ per le dimensioni standard, quindi potete ordinare un singolo portautensile per una prova di prototipo. Teniamo in magazzino fucinati grezzi per le 10 dimensioni più comuni, riducendo i tempi di consegna a 10 giorni per queste. Inviateci il vostro disegno o il modello del mandrino e vi invieremo un preventivo definitivo entro 12 ore, incluso il trasporto fino al vostro porto.

Qual è la quantità minima d'ordine per questo portautensile a pinza TG150?

Non abbiamo MOQ per le dimensioni standard – potete ordinare 1 pezzo per test, e anche le dimensioni personalizzate partono da 1 pezzo con una piccola commissione di setup.

Potete personalizzare il gambo o la vite di trazione per adattarli al mandrino della mia macchina?

Sì, lavoriamo qualsiasi gambo standard (BT, CAT, HSK) e possiamo ricostruire viti di trazione proprietarie da un campione o disegno con una precisione di ±0,01 mm.

Come garantite che l'eccentricità di 0,003 mm sia costante tra i lotti?

Utilizziamo un processo di lavorazione in un unico setup per cono e filettatura, seguito da ispezione al 100% con calibro ad aria – ogni portautensile viene misurato e qualsiasi unità che supera 0,003 mm TIR viene scartata, non rilavorata.

Quali sono i tempi di consegna tipici e quanto velocemente posso ottenere un preventivo?

I portautensili standard vengono spediti in 15–20 giorni, le dimensioni in magazzino in 10 giorni, e inviamo un preventivo definitivo con trasporto entro 12 ore dalla ricezione del vostro disegno o specifica del mandrino.

Perché Scegliere BQUQ per le Vostre Esigenze di Utensileria Pesante

Siamo una fabbrica di produzione di precisione con 20 anni di esperienza a Dongguan, Cina, specializzata in lavorazioni CNC, stampaggio, molle e dissipatori di calore – ma il nostro DNA principale è il lavoro con tolleranze strette. Questo portautensile TG150 è costruito sulla stessa linea a 5 assi che utilizziamo per componenti aerospaziali, quindi ottenete un portautensile che corrisponde alla precisione del vostro centro di lavoro. Se ci confrontate con marchi giapponesi o tedeschi, controllate il rapporto di ispezione – le nostre specifiche di eccentricità e durezza sono identiche, a un costo inferiore del 40–50%. Inoltre, supportiamo ogni portautensile con una politica di reso di 30 giorni se non si adatta al cono del vostro mandrino.

Prima di ordinare, consultate la nostra guida alla selezione degli utensili da taglio CNC per abbinare il portautensile a pinza alla vostra operazione, e controllate la guida alle tolleranze di lavorazione CNC per capire cosa significano i valori TIR nella pratica. Per miglioramenti dei tempi di ciclo, il nostro articolo sull'ottimizzazione dei percorsi utensile mostra come la rigidità del portautensile influisce sulle velocità di avanzamento – un portautensile TG150 rigido consente di spingere i parametri senza vibrazioni.

Inviate il Vostro Disegno – Ricevete un Preventivo Definitivo in 12 Ore

Smettete di affidarvi al caso per la qualità dei portautensili. Inviateci il modello del vostro mandrino, le dimensioni delle pinze e la lunghezza di misura – risponderemo con un prezzo definitivo, tempi di consegna e un modello 3D per approvazione. Inviate il vostro disegno via email a sc@bquq.com o contattateci su WhatsApp al +86 13713157787. Parliamo fluentemente inglese e cinese, e i nostri ingegneri esamineranno la vostra applicazione per consigliare il grado di bilanciamento e l'opzione di filettatura più adatti. Questo è un portautensile per lavorazioni pesanti che non vi deluderà – mettetelo alla prova con il taglio più impegnativo.

Prodotti correlati

Collezione Portautensili CNC BQUQ: Pinze BT HSK SK

Guarda prodotto

BQUQ Portapinza HSK63A Lavorato a CNC con Portapunta per Trapano

Guarda prodotto

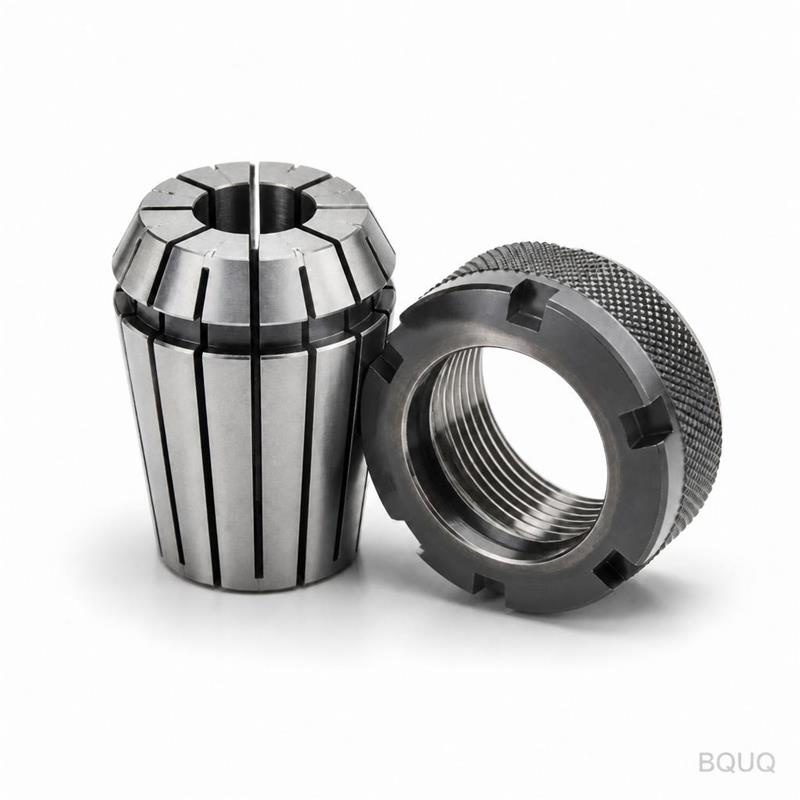

Portapinza ER32 a Molla per Macchine CNC BQUQ - Precisione di Eccentricità 5µm
