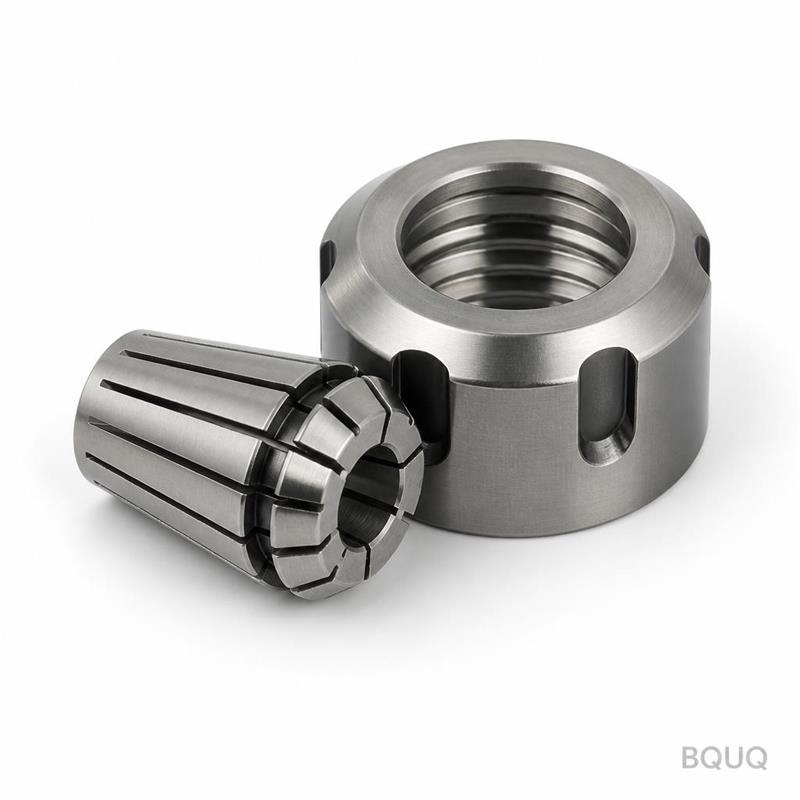

Questo è un mandrino portapinza ER16 a molla lavorato a CNC con dado portapinza corrispondente, progettato per trattenere gambi utensili da 1,0 mm a 10,0 mm in operazioni di fresatura, foratura e masc
Questo è un mandrino portapinza ER16 a molla lavorato a CNC con dado portapinza corrispondente, progettato per trattenere gambi utensili da 1,0 mm a 10,0 mm in operazioni di fresatura, foratura e maschiatura. L'eccentricità è mantenuta a 0,005 mm TIR sulla punta, la durezza è HRC 58-62 e la finitura superficiale è Ra 0,4 µm. I tempi di consegna sono di 7 giorni per le dimensioni standard, 15 giorni per forme filettate personalizzate, e spediamo da Dongguan, Cina, senza MOQ.
Il mandrino portapinza ER16 utilizza una pinza conica che si comprime radialmente quando il dado portapinza viene serrato. Il design a 8 fessure della pinza ER16 consente una deformazione elastica uniforme, bloccando il gambo dell'utensile lungo tutta la sua lunghezza. Questo distribuisce uniformemente la forza di presa, mantenendo l'eccentricità sotto 0,005 mm anche a 20.000 giri/min. Il dado portapinza ha un cono interno a 30 gradi rettificato di precisione che corrisponde alla superficie del mandrino, quindi il vettore della forza di serraggio punta direttamente nel mandrino, non lateralmente.
A differenza dei portautensili idraulici o a termoretrazione, il mandrino portapinza ER16 a molla consente cambi utensile rapidi con una sola chiave. Puoi sostituire una fresa da 6 mm a 8 mm in meno di 10 secondi. Il dado portapinza è lavorato con due lati piatti per una chiave aperta standard da 27 mm, e la filettatura è rettificata secondo la classe ISO 15488-B, il che significa che il dado si assesta senza oscillazioni.
Il corpo del mandrino è realizzato in acciaio al cromo-molibdeno AISI 4140, che pre-tempriamo a HRC 28-32 prima della lavorazione. Dopo la tornitura e fresatura CNC, induriamo a induzione le zone del cono e della filettatura a HRC 58-62. Questo conferisce una superficie resistente all'usura dove si assesta la pinza, mentre il corpo mantiene la tenacità per assorbire le vibrazioni durante tagli pesanti. Il dado portapinza è realizzato in acciaio cementato 20CrMnTi, carburato a una profondità di 0,8-1,2 mm e temprato a HRC 58-62. La profondità della cementazione previene la rottura della filettatura sotto una coppia di serraggio ripetuta di 70-80 N·m.
Le pinze stesse sono realizzate in acciaio per molle 65Mn, rinvenuto a HRC 44-48 per il recupero elastico. Rettifichiamo le fessure della pinza con elettroerosione a filo (wire EDM), che lascia un bordo senza bave e una larghezza della fessura di 0,5 mm ±0,05 mm. Questo garantisce che la pinza si chiuda uniformemente senza crepe dopo oltre 50.000 cicli. Tutti i certificati dei materiali grezzi sono rintracciabili al numero di colata e possiamo fornirli con ogni spedizione.
Il cono della punta del mandrino portapinza ER16 è rettificato con un angolo incluso di 30 gradi con una tolleranza di ±0°5'. La superficie del cono è rettificata cilindricamente con una rotondità di 0,002 mm, e la concentricità tra il cono e il gambo è mantenuta a 0,005 mm. La filettatura del dado portapinza è M27x1,5, classe 6H, con una tolleranza del diametro primitivo di 0,032 mm. Misuriamo questi con una CMM (macchina di misura a coordinate) e un misuratore di rotondità Talyrond su ogni lotto.
Il diametro del gambo è 16 mm h6, che si adatta ai mandrini portapinza ER16 standard nella maggior parte dei mandrini. La lunghezza totale del mandrino standard è di 60 mm, ma possiamo personalizzarla a qualsiasi lunghezza da 40 mm a 120 mm. La superficie posteriore è rettificata piana con planarità di 0,002 mm, così si assesta perfettamente contro la superficie del mandrino. Se hai bisogno di un diametro del gambo diverso, come 20 mm o 1/2 pollice, possiamo lavorarlo anche quello—basta inviarci il tuo disegno.
Ogni mandrino portapinza ER16 che spediamo passa attraverso un'ispezione in 5 fasi. Prima, controlliamo l'angolo del cono con un goniometro digitale. Secondo, montiamo una barra di prova di precisione nella pinza e misuriamo l'eccentricità sulla punta e a 50 mm dalla punta usando un comparatore a quadrante da 0,001 mm. Terzo, testiamo la durezza sul cono e sulla filettatura con un durometro Rockwell. Quarto, misuriamo la finitura superficiale sul cono con un profilometro portatile, con obiettivo Ra 0,4 µm. Quinto, serriamo il dado portapinza a 75 N·m e ricontrolliamo l'eccentricità per confermare che l'assieme sia stabile.
Conserviamo una copia del rapporto di ispezione per ogni lotto e la inviamo con la spedizione. Se hai bisogno di un certificato completo del materiale o di un rapporto dimensionale con dati CMM, possiamo includerlo senza costi aggiuntivi. Il nostro team di controllo qualità rifiuta qualsiasi pezzo che superi 0,006 mm di eccentricità—non spediamo pezzi al limite. Questo è il motivo per cui i nostri clienti in Germania, Giappone e Stati Uniti riordinano senza ispezionare i pezzi in entrata.
I mandrini portapinza ER16 standard con gambo da 16 mm e filettatura del dado M27x1,5 vengono spediti in 7 giorni. Se hai bisogno di una filettatura personalizzata sul dado, come M25x1,5 o una filettatura sinistrorsa, i tempi di consegna si estendono a 15 giorni perché tagliamo la filettatura con un tornio CNC a punta singola e poi la rettifichiamo. Non c'è MOQ sulle dimensioni standard—puoi ordinare 1 pezzo per un prototipo o 500 pezzi per la produzione. Per design personalizzati, il MOQ è di 10 pezzi, ma il costo degli utensili è zero perché utilizziamo programmi CNC esistenti.
Offriamo anche una versione nichelata del corpo del mandrino per la resistenza alla corrosione, che aggiunge 2 giorni ai tempi di consegna. Se hai bisogno di una versione con refrigerante passante, possiamo forare un foro da 3 mm per il refrigerante attraverso il centro del mandrino e della pinza, ma questo richiede un design personalizzato della pinza. La pinza ER16 standard non supporta il refrigerante passante; avresti bisogno di una ER16 con foro per il refrigerante, che possiamo procurarci o lavorare.
| Specifica | Valore |
|---|---|
| Tipo di pinza | Pinza a molla ER16 |
| Intervallo di serraggio | 1,0 mm – 10,0 mm |
| Diametro del gambo | 16 mm h6 (personalizzabile 20 mm, 1/2 pollice) |
| Materiale del corpo del mandrino | AISI 4140 (pre-temprato) |
| Materiale del dado | 20CrMnTi, cementato |
| Durezza (cono e filettatura) | HRC 58-62 |
| Eccentricità (TIR sulla punta) | 0,005 mm |
| Angolo del cono | 30° ±0°5' |
| Finitura superficiale (cono) | Ra 0,4 µm |
| Filettatura del dado | M27x1,5, classe 6H |
| Tempi di consegna (standard) | 7 giorni |
| MOQ | 1 pezzo (standard), 10 pezzi (personalizzato) |
Nessun MOQ per i mandrini portapinza ER16 standard con gambo da 16 mm—ordina 1 pezzo per testarlo, lo spediamo in 7 giorni.
Sì, lavoriamo filettature personalizzate del dado come M25x1,5 o M20x1,0, con tempi di consegna di 15 giorni e un MOQ di 10 pezzi per forme filettate personalizzate.
Misuriamo l'eccentricità con un comparatore a quadrante da 0,001 mm su una barra di prova dopo aver serrato il dado a 75 N·m, e rifiutiamo qualsiasi pezzo sopra 0,006 mm.
Per 50 mandrini ER16 standard, possiamo consegnare in 5 giorni se confermi entro martedì, perché lavoriamo questo pezzo ogni settimana.
Questo mandrino portapinza ER16 è un componente di un sistema di utensili più ampio. Per abbinarlo agli utensili da taglio giusti, leggi la nostra guida alla selezione degli utensili da taglio CNC. Se stai specificando tolleranze per un portautensili personalizzato, consulta la nostra guida alle tolleranze di lavorazione CNC per evitare di specificare in eccesso.
Siamo BQUQ, una fabbrica di produzione di precisione a Dongguan, Cina, con 20 anni di esperienza nella lavorazione CNC. Produciamo anche parti stampate, molle e dissipatori di calore. Ogni mandrino portapinza ER16 è realizzato in Cina sui nostri torni CNC e controlliamo l'intero processo dalla barra grezza all'ispezione finale. Nessun MOQ significa che puoi testare la nostra qualità con un singolo pezzo.
Ottieni un preventivo fermo entro 12 ore. Invia il tuo disegno o il tuo numero di parte standard a sc@bquq.com. Per domande urgenti, WhatsApp +86 13713157787. Invia il tuo disegno oggi e ti risponderemo con un prezzo e tempi di consegna prima che finisci il tuo caffè.
