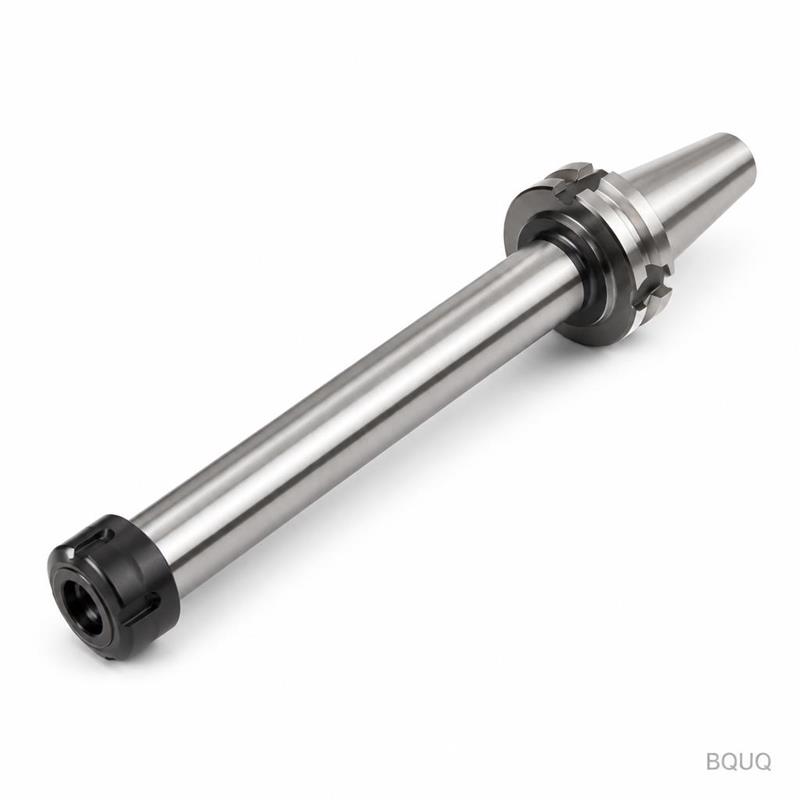

Questo è un kit completo di parti scomposte di pinza ER: corpo dado pinza, dado di supporto e sede conica lavorata di precisione. Ottieni un’eccentricità totale (TIR) di 0,005 mm al naso, finitura superficiale Ra 0,4 µm e una durezza di HRC 58-60 sulle superfici di presa. I tempi di consegna sono di 15 giorni per le misure standard e spediamo da Dongguan senza MOQ per i primi campioni ingegneristici.
Il corpo dado pinza è il percorso critico della coppia. Quando serri il dado, il cono interno a 30 gradi forza i segmenti della pinza radialmente verso l’interno. Le filettature del nostro corpo dado sono tagliate con tolleranza ISO 6H, garantendo un ingaggio fluido e zero grippaggi anche a 40 N·m di coppia. La sede conica è rettificata, non solo tornita, per mantenere il diametro esterno della pinza concentrico all’asse del mandrino entro 0,003 mm. Questo elimina le vibrazioni dell’utensile e garantisce quell’eccentricità di 0,005 mm sul tagliente.
Lavoriamo il corpo dado in acciaio legato 42CrMo4, non in economico 1045. Dopo tornitura e fresatura CNC, cementiamo le filettature e il cono con una profondità di strato di 0,8 mm, poi tempiamo a HRC 58-60. La superficie esterna riceve un trattamento di ossidazione nera per la resistenza alla corrosione, ma il cono e i fianchi delle filettature restano puliti per la precisione dimensionale. Per applicazioni con mandrini in acciaio inox o alluminio, offriamo su richiesta una versione in 17-4PH a HRC 40-45. Ogni lotto viene testato con un durometro Rockwell e scartiamo qualsiasi pezzo sotto HRC 57.
| Specifica | Valore | |------|-------| | Tipo di prodotto | Parti scomposte di pinza ER (corpo dado + dado di supporto + sede conica) | | Gamma pinze | ER11, ER16, ER20, ER25, ER32, ER40 | | Opzioni diametro gambo | 1/8" a 1-1/4" (equivalenti metrici disponibili) | | Tipo di filettatura | Metrica fine (M12x1,5 a M40x1,5) o pollici (UNF) | | Materiale | 42CrMo4 (standard), 17-4PH (opzionale) | | Durezza | HRC 58-60 (cementazione) | | Angolo del cono | 30° per lato, rettificato a ±0,05° | | Eccentricità (TIR) | 0,005 mm al naso, 0,008 mm a 4x il diametro | | Finitura superficiale | Ra 0,4 µm sul cono, Ra 0,8 µm sulle filettature | | Tolleranza | Passo filettatura ±0,01 mm, OD ±0,02 mm | | Tempi di consegna | 15 giorni per misure standard, 20 giorni per personalizzazioni | | MOQ | Nessun MOQ per campioni, 10 pezzi per produzione | Ispezione Prima di Ogni Spedizione: Controllo Eccentricità e Filettature
Non spediamo alla cieca. Ogni corpo dado pinza passa attraverso un anello calibro per filettature (classe 6H) e un calibro conico con comparatore a quadrante. L’eccentricità viene misurata su un mandrino di prova con un indicatore con risoluzione 0,001 mm. Verifichiamo anche la durezza con un durometro Rockwell portatile e registriamo i valori in un report di lotto. Se un pezzo supera 0,005 mm di TIR, va a scarto, non a te. Ricevi un report di ispezione digitale con ogni spedizione, inclusi i certificati dei materiali e le curve del trattamento termico.
Perché Questo Design Funziona con i Tuoi Utensili Esistenti
Il design scomposto ti permette di sostituire solo il corpo dado usurato o la sede conica senza comprare una pinza completa. Questo riduce i costi di utensileria di circa il 40% rispetto a una pinza monoblocco. Il corpo dado ha una superficie zigrinata per una chiave a forchetta standard, e il dado di supporto è preforato per viti di bilanciamento se superi i 15.000 giri/min. Abbiamo abbinato il cono alle pinze ER standard di qualsiasi marca—Rego-Fix, Techniks o generiche—perché l’angolo a 30 gradi è universale.
Misure Personalizzate e Opzioni ad Alta Velocità per il Tuo Mandrino
Se usi un mandrino BT30 o HSK e hai bisogno di un corpo dado più corto per ridurre lo sbalzo, possiamo lavorare l’OD fino a uno spessore di parete di 0,5 mm senza perdere resistenza della filettatura. Per lavorazioni ad alta velocità oltre i 20.000 giri/min, aggiungiamo fori di bilanciamento nel corpo dado e bilanciamo dinamicamente l’assieme a G2,5 a 25.000 giri/min. Invia il disegno del tuo mandrino o le dimensioni della pinza esistente e ti forniremo un modello CAD entro 48 ore.
Domande Frequenti
Qual è la quantità minima d’ordine per questi corpi dado pinza?
Nessun MOQ per campioni—puoi ordinare un singolo pezzo per testare l’adattamento e l’eccentricità, mentre gli ordini di produzione partono da 10 pezzi.
Potete personalizzare la filettatura o l’angolo del cono per il mio mandrino?
Sì, lavoriamo qualsiasi filettatura metrica o in pollici e possiamo modificare l’angolo del cono di ±0,5 gradi, ma consigliamo di mantenere 30 gradi per le pinze ER standard.
Come garantite che l’eccentricità resti a 0,005 mm dopo il trattamento termico?
Rettifichiamo il cono dopo la tempra, non prima, e usiamo un centro rotante con ripetibilità di 0,002 mm per eliminare le distorsioni della cementazione.
Quali sono i tempi di consegna per un set scomposto di pinza ER personalizzato?
Le misure standard partono in 15 giorni; filettature o materiali personalizzati richiedono 20 giorni, e forniamo tracking e una data di consegna certa alla conferma dell’ordine.
Ottieni un Preventivo Definitivo Entro 12 Ore
Invia il tuo disegno o semplicemente la misura della pinza e la dimensione del gambo. Ti risponderemo entro 12 ore con un prezzo fisso, tempi di consegna e un’anteprima CAD. Nessun costo nascosto per attrezzature, nessuna pressione sul MOQ. Per campioni ingegneristici, spediamo via DHL o FedEx al costo. Per produzioni, offriamo FOB Shenzhen o CIF al tuo porto.
Invia la tua richiesta di preventivo a sc@bquq.com o scrivici su WhatsApp al +86 13713157787. Includi la misura ER, il tipo di gambo e la quantità. Ti risponderemo con un preventivo e un disegno campione per l’approvazione.
Prima di finalizzare la tua utensileria, consulta la nostra guida alla selezione degli utensili da taglio CNC per abbinare la pinza alla fresa o alla punta giusta. E per requisiti di tolleranza più stretti, vedi la guida alle tolleranze di lavorazione CNC per confermare la capacità del tuo mandrino. BQUQ è una fabbrica di produzione di precisione a Dongguan, Cina, con 20 anni di esperienza in lavorazioni CNC, stampaggio, molle e produzione di dissipatori di calore. Siamo made in China, ma i nostri report di qualità sono di livello mondiale. Inviaci il tuo disegno oggi.
