Questo è un mandrino a pinza elastica ER32 lavorato a CNC, progettato specificamente per utensili di alesatura in mandrini CNC. Afferra il gambo dell'alesatore con un'eccentricità TIR di 0,005 mm, mantiene una durezza di 58–62 HRC e viene spedito dalla nostra fabbrica di Dongguan in 15 giorni. Ottieni un portautensile che elimina l'oscillazione dell'alesatore, prolunga la vita dell'utensile e migliora la finitura del foro fino a Ra 0,4 µm, senza pagare un sovrapprezzo per marchi importati.
Gli alesatori tagliano con più bordi lungo l'intera lunghezza del tagliente. Qualsiasi deflessione radiale—anche 0,01 mm—causa fori sovradimensionati, segni di vibrazione e usura prematura dei bordi. Un mandrino per punte standard consente micro-movimenti sotto carico laterale. Il nostro mandrino a pinza elastica ER32 comprime la pinza uniformemente attorno al gambo utilizzando un dado conico, creando una presa a 360°. Questo distribuisce la forza di serraggio in modo uniforme, bloccando l'alesatore sia assialmente che radialmente. Il risultato: dimensioni del foro costanti entro il grado IT7 e nessuna svasatura all'ingresso.

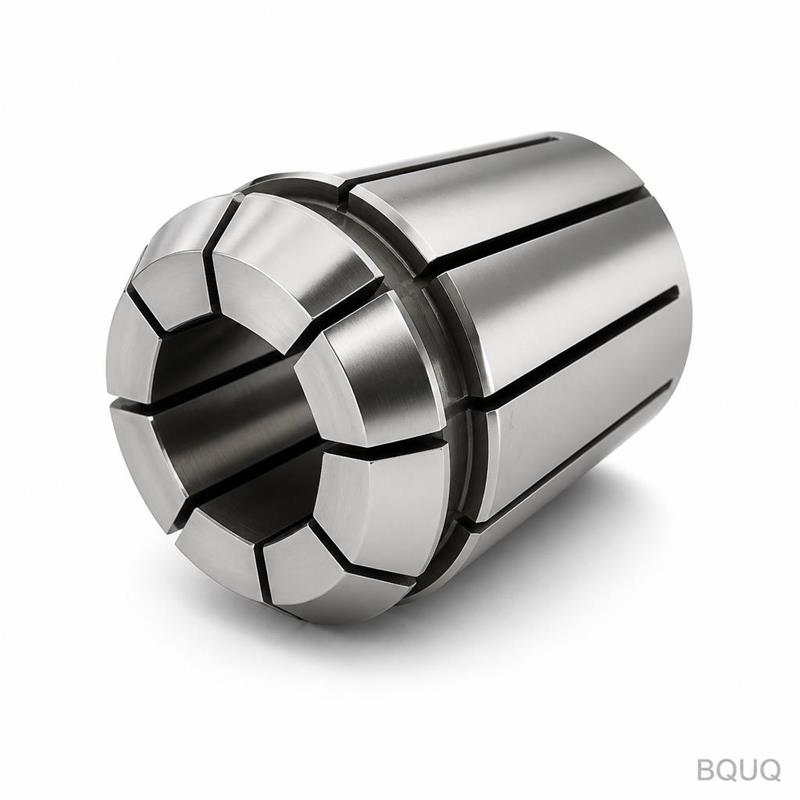

Lavoriamo il corpo del mandrino in acciaio 42CrMo, poi rettifichiamo la sede conica con un angolo incluso di 8°. La cavità della pinza è mantenuta con una rotondità di 0,003 mm. Quando inserisci una pinza ER32 (venduta separatamente o fornita da noi), le fessure elastiche si chiudono uniformemente sul gambo dell'alesatore. Per alesatori con gambo con tolleranza h6, la presa è abbastanza rigida da gestire una coppia fino a 120 Nm. Offriamo anche una variante con refrigerante passante con foro centrale per la consegna di refrigerante ad alta pressione alla zona di taglio—fondamentale per l'alesatura profonda in alluminio o acciaio.
Partiamo da barre di 42CrMo (AISI 4140). Dopo la tornitura e fresatura CNC, cementiamo il corpo con una profondità di strato di 0,8–1,2 mm, poi tempiamo e rinveniamo a 58–62 HRC. Questo conferisce una superficie resistente all'usura su cono e filettature, mantenendo un nucleo tenace che assorbe le vibrazioni. Il dado è realizzato in 20CrMnTi, cementato alla stessa durezza. Tutte le superfici critiche—il cono, le filettature del dado e la sede della pinza—sono rettificate dopo il trattamento termico per eliminare le distorsioni. La finitura superficiale sul cono è Ra 0,2 µm, garantendo un assestamento fluido della pinza e una forza di serraggio ripetibile.
L'eccentricità non è una singola misurazione; è la somma degli errori nel cono del mandrino, nel corpo del mandrino, nella pinza e nel gambo dell'alesatore. Controlliamo il nostro contributo rettificando il cono ER32 e il diametro di localizzazione esterno in un unico setup su una rettificatrice cilindrica. Questa coassialità viene verificata su un presettatore CNC con risoluzione di 0,001 mm. Poi testiamo ogni mandrino con una pinza ER32 master e una barra di prova da 20 mm, misurando il TIR a 3 mm dal naso della pinza. Rifiutiamo qualsiasi valore superiore a 0,005 mm. La nostra media di produzione è 0,003 mm.
Ogni mandrino ER32 passa attraverso un controllo in tre fasi. Prima, un'ispezione dimensionale: angolo del cono con una barra seno, passo della filettatura con un calibro passa/non passa e durezza con un durometro Rockwell. Seconda, un test funzionale: montiamo il mandrino su un albero di prova, carichiamo un alesatore standard e misuriamo l'eccentricità al naso e a 50 mm di estensione. Terza, un'ispezione visiva sotto lente d'ingrandimento per sbavature o bruciature da rettifica. Registriamo il valore effettivo di eccentricità sul certificato di prova che accompagna ogni unità. Se lo richiedi, ti inviamo il video del test di eccentricità prima dell'imballaggio.
| Specifica | Valore |
|---|---|
| Tipo di pinza | ER32 (ISO 15488) |
| Opzioni diametro gambo | 19,05 mm (¾") cilindrico, 20 mm, 25 mm o personalizzato |
| Materiale del corpo | 42CrMo (AISI 4140), cementato e temprato |
| Durezza (corpo e dado) | 58–62 HRC |
| Angolo della sede conica | 8° incluso, rettificato |
| Eccentricità (TIR al naso) | 0,005 mm max (media 0,003 mm) |
| Finitura superficiale sul cono | Ra 0,2 µm |
| Intervallo di serraggio | Da 2 mm a 20 mm (tramite pinze ER32) |
| Capacità massima di coppia | 120 Nm con alesatore a gambo h6 |
| Tempo di consegna standard | 15 giorni dopo l'approvazione del disegno |
| Quantità minima d'ordine | Nessuna—accettato anche un singolo pezzo |
| Certificato di ispezione | Incluso con ogni unità |
Se alesi fori più profondi di 3 volte il diametro, l'evacuazione dei trucioli diventa il collo di bottiglia. La carenza di refrigerante causa accumulo sul bordo e finitura scadente. Offriamo una variante con foro centrale per refrigerante da 4 mm, sigillato con O-ring sulla sede della pinza. Questo consegna refrigerante direttamente al bordo tagliente a pressioni fino a 70 bar. Il foro del refrigerante non indebolisce il corpo perché lo posizioniamo all'interno dell'asse neutro del cono. Puoi ordinare questa opzione senza alcuna modifica alle dimensioni esterne o alla specifica di eccentricità.
I mandrini standard si adattano a mandrini BT30, BT40, CAT40 o HSK tramite un adattatore. Ma molte lavorazioni di alesatura CNC utilizzano portautensili a gambo cilindrico in supporti Weldon o con blocco laterale. Possiamo lavorare il corpo del mandrino con una superficie piatta per il blocco con vite, una cava per la trasmissione della coppia o una filettatura personalizzata per una barra di trazione. Comunicaci il tipo di naso del mandrino e il passo della filettatura della barra di trazione. Modificheremo il design del corpo in CAD, ti invieremo un PDF 3D per l'approvazione, poi lavoreremo secondo quella specifica. Nessun costo extra per piccole modifiche come dimensioni dello smusso o profondità della filettatura.
Con il nostro mandrino che tiene un alesatore in carburo affilato a 0,005 mm di eccentricità, puoi aspettarti una finitura superficiale del foro di Ra 0,4–0,8 µm in acciaio (es. 4140) e Ra 0,2–0,4 µm in alluminio. Il sovradimensionamento del foro è tipicamente entro 0,005–0,010 mm rispetto al diametro dell'alesatore. Questo elimina la necessità di una separata operazione di levigatura sulla maggior parte dei pezzi di produzione. Se hai bisogno di tolleranze più strette, la nostra guida alle tolleranze di lavorazione CNC spiega cosa è ottenibile con diversi utensili e condizioni della macchina.
Selezionare la dimensione corretta della pinza e la coppia di serraggio è l'altra metà dell'equazione. Una pinza usurata o non corrispondente rovina anche un mandrino perfetto. Leggi la nostra guida alla selezione degli utensili da taglio CNC per un confronto tra mandrini ER, TG e idraulici nelle applicazioni di alesatura.
Ogni mandrino è avvolto individualmente in carta antiruggine, inserito in una scatola di plastica sagomata e imballato in un cartone con imbottitura in schiuma. Spediamo tramite DHL, FedEx o UPS—consegna porta a porta in 3–5 giorni nella maggior parte dei paesi. Per ordini grandi, utilizziamo trasporto aereo o marittimo, a seconda dell'urgenza. Esportiamo in oltre 40 paesi negli ultimi 20 anni e gestiamo noi stessi la documentazione doganale. Ricevi un numero di tracciamento entro 24 ore dalla spedizione.
Nessuna quantità minima—accettiamo un ordine di un singolo pezzo per test o prototipazione, e paghi lo stesso prezzo unitario come per 50 pezzi.
Sì, lavoriamo gambi personalizzati (qualsiasi diametro da 16 mm a 32 mm), aggiungiamo superfici piatte, cave o fori centrali per refrigerante e modifichiamo il passo della filettatura per adattarlo alla tua barra di trazione—tutto senza commissioni di progettazione.
Testiamo ogni mandrino con una pinza master e una barra di prova da 20 mm su un presettatore, registriamo il valore TIR e includiamo il certificato di misurazione nella spedizione.
I mandrini standard vengono spediti in 15 giorni; le varianti con gambo personalizzato o refrigerante richiedono 20–25 giorni, inclusa l'approvazione del disegno e l'ispezione del campione.
Inviaci il diametro del gambo del tuo alesatore, il tipo di mandrino e la tolleranza richiesta per il foro. Ti risponderemo con un preventivo fermo entro 12 ore. Email sc@bquq.com o WhatsApp +86 13713157787. Invia il tuo disegno in STEP, IGES o PDF—confermeremo il design e il prezzo lo stesso giorno. Produzione di precisione BQUQ, prodotta in Cina, senza quantità minima d'ordine e senza costi nascosti.
