Questo è un kit completo di portapinza ER lavorato a CNC con utensili di fresatura e foratura, progettato per officine che necessitano di precisione nel bloccaggio utensili senza pagare un sovrapprezzo. Il corpo del portapinza è lavorato in acciaio 42CrMo, temprato a HRC 58-62, con una TIR (eccentricità) garantita di 0,005 mm alla punta. Spediamo kit standard ER20 ed ER32 in 10 giorni e, poiché siamo una fabbrica di produzione di precisione a Dongguan, in Cina, ottieni la stessa qualità dei portautensili tedeschi o giapponesi a un costo inferiore del 30-40%.
I portapinze ER utilizzano una pinza conica che si comprime uniformemente attorno al gambo dell'utensile quando si serra il dado di bloccaggio. La chiave è l'angolo del cono di 8° all'interno del corpo del portapinza — se questo angolo è errato anche solo di 0,1°, si ottiene una presa irregolare ed eccentricità. Rettifichiamo il cono internamente su una Studer S41, mantenendo l'angolo entro ±0,002 mm. Ecco perché la nostra TIR rimane a 0,005 mm, non gli 0,015 mm che si vedono da fornitori più economici. Il kit include pinze ER di precisione con incrementi da 1 mm, così i tuoi utensili di fresatura e foratura si centrano perfettamente ogni volta.
Il nostro corpo portapinza parte da acciaio legato 42CrMo — lo stesso grado utilizzato negli ingranaggi di trasmissione automobilistici. Pre-lavoriamo, poi tempriamo sotto vuoto a HRC 58-62, non gli HRC 48-52 che si trovano nei portautensili importati. Dopo la tempra, eseguiamo un rinvenimento per alleviare le tensioni, quindi rettifichiamo di precisione l'alesaggio e il cono. Il dado di bloccaggio è in 20CrMnTi cementato a HRC 60 ± 2, con una superficie di appoggio lappata a Ra 0,4 µm. Non vedrai scaglie, decarburazione o punti molli perché controlliamo l'atmosfera del forno con sensori di potenziale di carbonio.

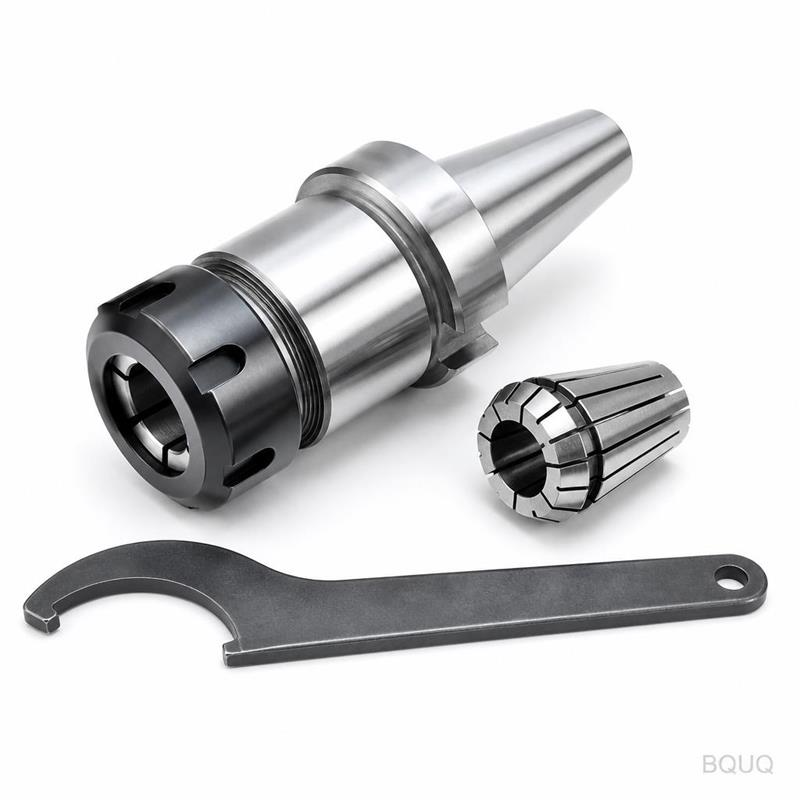

Questo è un kit pronto all'uso, non solo un singolo portapinza. Ricevi: 1 corpo portapinza ER (scegli ER20 o ER32), 10 pinze di precisione in misure 1-10 mm (ER20) o 2-20 mm (ER32), 1 dado di bloccaggio temprato con fori per chiave, 1 chiave a C, e 1 barra di trazione se ordini la versione con attacco BT40 o BT30. Per gli utensili di fresatura e foratura, includiamo anche un set di 3 chiavi per pinze ER (con coppia tarata) e una spazzola di pulizia. Ogni pinza viene misurata individualmente per la TIR prima dell'imballaggio — scartiamo qualsiasi valore superiore a 0,005 mm.
Non effettuiamo campionamenti a lotti. Ogni singolo kit portapinza ER lavorato a CNC con utensili di fresatura e foratura passa attraverso un'ispezione in 3 fasi. Prima, una CMM (Zeiss Contura) controlla l'angolo del cono, il diametro dell'alesaggio e la concentricità. Secondo, un comparatore di eccentricità controlla la TIR in 3 posizioni: punta della pinza, 10 mm dalla punta e 50 mm dalla punta. Terzo, testiamo la coppia del dado di bloccaggio a 50 Nm e verifichiamo che la pinza si chiuda senza grippare. Ricevi un rapporto di ispezione firmato con ogni ordine, incluso il valore TIR misurato — non un adesivo generico "superato".
| Parametro | Valore |
|---|---|
| Materiale (corpo portapinza) | Acciaio legato 42CrMo |
| Durezza (corpo portapinza) | HRC 58-62 |
| Durezza (dado di bloccaggio) | HRC 60 ± 2 (20CrMnTi) |
| TIR (eccentricità) alla punta | 0,005 mm max |
| Precisione angolo cono | ±0,002 mm (cono 8°) |
| Finitura superficiale (alesaggio conico) | Ra 0,4 µm |
| Misure pinze (kit ER20) | 1-10 mm (10 pz) |
| Misure pinze (kit ER32) | 2-20 mm (10 pz) |
| Opzioni attacco | BT30, BT40, BT50, HSK63, gambo cilindrico |
| Tempi di consegna | 10 giorni (kit standard), 15 giorni (attacco personalizzato) |
| MOQ | Nessun MOQ — ordina 1 kit o 100 |
| Rapporto di ispezione | Incluso con ogni spedizione |
La maggior parte dei portapinze ER pubblicizza una TIR di 0,010-0,015 mm. Questo perché rettificano il cono in un'operazione separata e poi imbullonano la punta, introducendo errori di accumulo. Noi lavoriamo il cono e l'alesaggio in un'unica operazione di serraggio su una Mazak a 5 assi, quindi non c'è alcun errore di ri-serragio. Il risultato è una TIR di 0,005 mm, che migliora direttamente la finitura superficiale e la durata dei tuoi utensili di fresatura e foratura. Se stai eseguendo passate di finitura in alluminio o acciaio, vedrai la differenza già dal primo pezzo — niente segni di vibrazione, niente rilavorazioni. Per un approfondimento sulla selezione degli utensili, leggi la nostra guida alla selezione degli utensili da taglio CNC.
Abbiamo in magazzino versioni con attacco BT30, BT40, BT50, HSK63 e gambo cilindrico. Se il tuo mandrino utilizza Capto o un cono proprietario, inviaci il tuo disegno e lavoreremo l'attacco per adattarlo — nessun costo aggiuntivo di attrezzaggio per i primi 10 pezzi. Il kit è un prodotto di produzione di precisione made in China, ma non tagliamo angoli sull'attacco: è rettificato a grado AT3 (ISO 1947), il che significa un errore del cono inferiore a 0,005 mm sull'intera lunghezza di misura. Per lunghezze personalizzate, possiamo estendere l'attacco fino a 150 mm senza compromettere la TIR.
Ogni kit viene spedito in una custodia in acciaio rivestita in schiuma che protegge pinze e portapinza dagli urti. Utilizziamo carta VCI antiruggine all'interno della custodia, così i pezzi arrivano puliti e pronti per il montaggio — nessuna necessità di sgrassare prima del primo utilizzo. Per ordini internazionali, spediamo tramite DHL o FedEx (2-5 giorni) o via mare (15-25 giorni) se ordini in volume. La custodia misura 320 x 220 x 120 mm e pesa 3,8 kg (kit ER20) o 5,2 kg (kit ER32), quindi il costo di spedizione è prevedibile. Etichettiamo il pacco come "attrezzatura di precisione" con una fattura commerciale di basso valore per evitare ritardi doganali.
Nessun MOQ — puoi ordinare un singolo kit portapinza ER lavorato a CNC con utensili di fresatura e foratura come prova, e riceverai comunque lo stesso rapporto di ispezione e lo stesso imballaggio di un ordine all'ingrosso.
Sì, possiamo modificare le misure delle pinze (ad esempio, tutte metriche o tutte imperiali) e lavorare qualsiasi cono dell'attacco, lunghezza o configurazione del perno di trazione — inviaci solo il tuo disegno e ti faremo un preventivo entro 12 ore.
Per kit personalizzati, produciamo un primo articolo e ti inviamo un rapporto CMM e foto prima della produzione in serie; se il primo articolo non supera la tua tolleranza, lo rilavoriamo senza costi — consulta la nostra guida alle tolleranze di lavorazione CNC per vedere cosa possiamo garantire.
I kit standard ER20 ed ER32 vengono spediti in 10 giorni; attacchi personalizzati o gamme di pinze personalizzate richiedono 15 giorni perché dobbiamo approvvigionare il materiale grezzo e programmare il ciclo di rettifica.
Ottieni un preventivo definitivo entro 12 ore. Invia il tuo disegno o semplicemente il tipo di mandrino e la gamma di pinze — ti risponderemo con prezzo, tempi di consegna e un disegno tecnico del portapinza. Email sc@bquq.com o WhatsApp +86 13713157787. Nessun MOQ, nessun costo di progettazione per kit standard, e spediamo in tutto il mondo dalla nostra fabbrica di Dongguan.
| Parametro | Capacità |
|---|---|
| Materiali | AL6061/7075, SUS303/304/316, acciaio 45#, rame T2, ottone H59, POM, PEEK, nylon |
| Tolleranza | ±0.005mm standard, ±0.003mm su richiesta |
| Macchine | CNC a 3/4/5 assi, tornio-fresatrice, tornio svizzero |
| Superficie | Anodizzazione, nichelatura, zincatura, passivazione, sabbiatura, lucidatura |
| Intervallo di dimensioni | Max 400 x 300 x 200 mm |
| Prototipo | 72 ore, nessun MOQ sui campioni |
| Ispezione | Report completo per lotto, dati CMM su richiesta |
