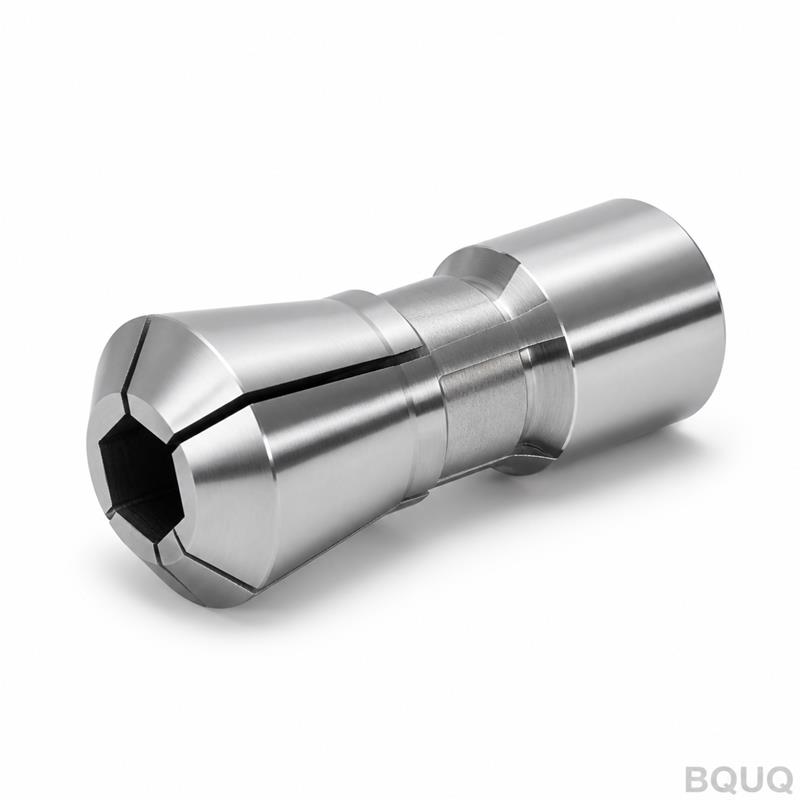

Mandrino Portapinza CNC Personalizzato Produzione di Precisione Fabbricato in Cina Nessun MOQ
AperturaIl vostro disegno definisce il pezzo. Noi lo costruiamo esattamente secondo quella specifica. Ogni mandrino portapinza CNC personalizzato viene lavorato da pieno, trattato termicamente se rich
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Il vostro disegno definisce il pezzo. Noi lo costruiamo esattamente secondo quella specifica. Ogni mandrino portapinza CNC personalizzato viene lavorato da pieno, trattato termicamente se richiesto, e rettificato sui diametri critici. Verifichiamo concentricità e sincronizzazione prima della spedizione. Ricevete un pezzo che si adatta al mandrino del vostro tornio automatico al primo colpo.
Tolleranza: ±0,005 mm su foro e conicità
Finitura superficiale: Ra 0,4 µm sulle superfici di presa
Tempo di consegna: 15 giorni lavorativi per le dimensioni standard
Nessun MOQ – ordinate un prototipo o mille pezzi
Specifiche
Parametro
Valore
Opzioni materiale
20CrMnTi, 40Cr, 9CrSi, 65Mn, o specificato dal cliente
Durezza
58–62 HRC dopo cementazione o tempra a induzione
Processo di lavorazione
Tornitura CNC, rettifica interna, rettifica cilindrica, elettroerosione a filo per le cave
Precisione di sincronizzazione
≤0,01 mm TIR tra le ganasce
Tolleranza foro
H7 o più stretta secondo disegno
Angolo di conicità
Standard 15° o personalizzato secondo disegno
Finitura superficiale
Ra 0,4 µm sulla superficie di presa, Ra 0,8 µm altrove
Dimensione lotto
Da 1 a 10.000 pezzi – nessuna penalità di attrezzaggio per piccoli lotti
Ispezione
Controllo dimensionale al 100% sulle caratteristiche critiche, rapporto CMM incluso
Certificazione
Certificato del materiale (rapporto di prova del laminatoio) disponibile per ogni lotto
Lavoriamo questi componenti sui nostri torni CNC e sulle nostre rettificatrici. Nessuna fase esternalizzata. Questo mantiene le tolleranze strette e i tempi di consegna prevedibili.
Tre motivi per cui i clienti ci inviano i loro disegni
1. Qualità tracciabile per lotto. Ogni numero di colata e lotto viene registrato. Se dovete rintracciare un pezzo fino alla materia prima, possiamo farlo in pochi minuti. Conserviamo i registri per cinque anni.
2. Rapporto di ispezione per ogni lotto. Ricevete un rapporto dimensionale con ogni spedizione. Elenca diametro del foro, angolo di conicità, sincronizzazione delle ganasce e durezza. Nessuna sorpresa al vostro controllo qualità in ingresso.
3. Un'unica fabbrica per CNC + stampaggio + molle + dissipatori. Il vostro mandrino portapinza non è l'unico pezzo di cui avete bisogno. Produciamo le molle per il meccanismo di rilascio del mandrino, gli stampati per la piastra di attuazione e i dissipatori per il vostro azionamento del mandrino. Un solo ordine di acquisto, un solo indirizzo di spedizione, un solo standard di qualità.
Dove vengono utilizzati questi componenti
I mandrini portapinza CNC personalizzati non sono articoli da magazzino. Vanno in macchine e processi specifici.
Torni automatici a vite (svizzeri) – per barre fino a 32 mm di diametro, serraggio sincronizzato per profili esagonali o quadrati
Torni automatici multi-mandrino – dove ogni mandrino necessita di un portapinza abbinato per un tempo ciclo costante
Macchine per operazioni secondarie – per trattenere pezzi pre-lavorati senza segnare la superficie finita
Centri di tornitura ad alta velocità – dove la sincronizzazione delle ganasce previene il respingimento della barra a 8.000 giri/min
Sistemi ad attuazione idraulica o pneumatica – per celle di carico automatiche in linee per componenti automotive o medicali
Se tagliate ottone, alluminio, acciaio o plastica, il mandrino deve afferrare senza deformare. Il nostro design sincronizzato fa proprio questo.
D: Qual è la quantità minima di ordine?
R: Nessun MOQ. Produciamo un singolo pezzo per prototipazione o 5.000 pezzi per la produzione. Il prezzo unitario diminuisce con la quantità, ma il primo pezzo non è mai un azzardo.
D: Come garantite tolleranza e qualità?
R: Rettifichiamo dopo il trattamento termico. Questo elimina le distorsioni. Misuriamo ogni mandrino su una CMM e con un tester di sincronizzazione dedicato. Il rapporto di ispezione è incluso nella spedizione. Se un pezzo non supera la vostra ispezione in ingresso, lo sostituiamo senza costi.
D: Qual è il tempo di consegna tipico?
R: 15 giorni lavorativi per materiali e dimensioni standard. Per ordini urgenti, possiamo accelerare a 7 giorni se il disegno è chiaro e il materiale è disponibile a magazzino. Confermeremo la data esatta quando invierete il disegno.
D: Potete fornire certificati del materiale?
R: Sì. Forniamo rapporti di prova del laminatoio per la materia prima con ogni lotto. Forniamo anche rapporti di prova della durezza e, se necessario, un'analisi completa della composizione chimica.
Inviate il vostro disegno
Inviateci il vostro file PDF o STEP. Lo esamineremo per verificarne la producibilità e vi daremo un preventivo definitivo entro 12 ore. Nessun costo nascosto, nessuna promessa vaga.
Email: sc@bquq.com
WhatsApp: +86 13713157787
Produzione di precisione, fabbricata in Cina, con nessun MOQ e qualità verificata. Il vostro disegno è il punto di partenza. Il mandrino finito è la prova.
