Il tuo disegno definisce il componente. Il nostro compito è realizzarlo esattamente così com'è — senza interpretazioni, senza scorciatoie. Ogni mandrino portapinza CNC personalizzato che spediamo viene lavorato secondo il tuo disegno e verificato prima di lasciare la fabbrica. Misuriamo le dimensioni critiche su ogni unità, non solo sul primo articolo.
In sintesi: Tolleranza ±0,005 mm su foro e cono, finitura superficiale Ra 0,4, tempi di consegna 7–15 giorni, senza MOQ, certificati dei materiali inclusi.
Gestiamo un impianto di produzione di precisione con 20 anni di esperienza a Dongguan, in Cina. Le nostre linee di torni CNC e centri di lavoro sono dedicate alla lavorazione delle pinze. Invi il disegno. Ti restituiamo un preventivo definitivo entro 12 ore.
Specifiche
Parametro
Valore

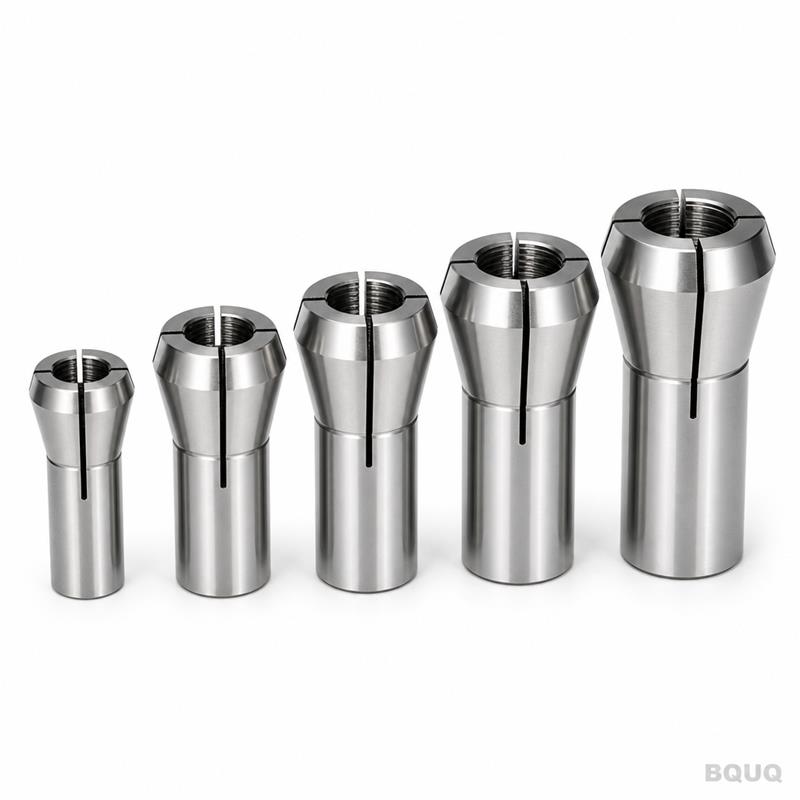

Serie
25, 36, 42, 46, 52
Opzioni materiale
20CrMnTi, 40Cr, 65Mn, 9SiCr, SUS420, SUS440C
Durezza
58–62 HRC (cementazione o tempra a cuore)
Tolleranza
Foro ±0,005 mm, cono ±0,005 mm, concentricità ≤0,008 mm
Finitura superficiale
Ra 0,4 sul foro, Ra 0,8 sul diametro esterno
Processo di lavorazione
Tornitura CNC, rettifica interna, elettroerosione a filo per le scanalature
Trattamento termico
Cementazione o tempra a induzione, atmosfera controllata
Controllo
Controllo dimensionale 100%, rapporto CMM per lotto
Tempi di consegna
7 giorni per le serie standard, 15 giorni per i design personalizzati
Dimensione lotto
Da 1 pezzo a 10.000 pezzi, senza MOQ
Paese di origine
Made in China, fabbrica di Dongguan
Utilizziamo grezzi temprati e rettificati per i corpi delle pinze. Le scanalature vengono tagliate con elettroerosione a filo per mantenere una costante elasticità. Il cono viene rettificato dopo il trattamento termico per mantenere la geometria. Ogni pinza viene testata con un mandrino campione prima dell'imballaggio.
Tre motivi per cui i clienti ci inviano i loro disegni
1. Qualità tracciabile per lotto. Ogni numero di colata, ogni certificato del materiale, ogni registro di ispezione è collegato al tuo ordine. Se un problema compare nella tua linea di produzione sei mesi dopo, lo rintracciamo fino al lotto esatto e alla macchina esatta. Nessuna ipotesi.
2. Rapporto di ispezione per lotto. Ricevi un rapporto dimensionale con valori misurati effettivi, non una semplice spunta. Registriamo diametro del foro, angolo del cono, concentricità, durezza e finitura superficiale per ogni lotto. Se hai bisogno dei dati CMM completi, li forniamo in formato PDF o Excel.
3. Un'unica fabbrica per lavorazioni CNC, stampaggio, molle e dissipatori di calore. Il tuo mandrino portapinza non è un componente isolato. Fa parte di un sistema con molle, fermagli stampati e possibilmente un dissipatore di calore per mandrini ad alta velocità. Produciamo tutto questo sotto lo stesso tetto. Meno fornitori, meno passaggi, meno accumuli di tolleranze.
Dove vengono utilizzati questi componenti
I mandrini portapinza CNC personalizzati di questa serie vengono utilizzati in torni automatici e macchine a testa mobile (svizzere). Le serie 25 e 36 si adattano a lavorazioni su barre di piccolo diametro — perni per orologi, viti medicali, perni per connettori elettronici. Le serie 42, 46 e 52 gestiscono barre di maggiori dimensioni per iniettori di carburante automobilistici, raccordi idraulici e piste per cuscinetti.
Troverai queste pinze anche in torni automatici a più mandrini, centri di tornitura CNC con alimentatore a barre e operazioni secondarie su centri di lavoro. Le serie 46 e 52 sono comuni nella tornitura pesante dove la forza di presa e la ripetibilità contano più della velocità.
Alcuni clienti le utilizzano come pinze di ricambio per mandrini OEM. Altri le usano come componenti originali nei propri prodotti per macchine utensili. In ogni caso, il disegno è il contratto.
Qual è il vostro MOQ?
Nessun MOQ. Produciamo un singolo pezzo per la validazione del prototipo o 10.000 pezzi per la produzione. Il prezzo unitario diminuisce con la quantità, ma lo standard di qualità no.
Come garantite tolleranza e qualità?
Rettifichiamo il foro e il cono dopo il trattamento termico. Misuriamo con CMM e comparatori pneumatici. Ogni lotto riceve un rapporto dimensionale. Se un componente è fuori specifica, non viene spedito. Abbiamo un obiettivo di tasso di difettosità dello 0,3% e lo rispettiamo.
Quali sono i vostri tempi di consegna?
Serie standard 25–52: 7 giorni. Design personalizzati con materiali speciali o trattamenti termici specifici: 15 giorni. Gli ordini urgenti possono essere accelerati a 5 giorni per le serie standard, in base alla disponibilità delle macchine.
Fornite certificati dei materiali?
Sì. Ogni ordine include i certificati di colata per le materie prime e i rapporti del trattamento termico. Forniamo anche rapporti di prova di durezza e, su richiesta, ispezioni di terze parti da SGS o BV.
Invia il tuo disegno
Invia via email il tuo file PDF o STEP a sc@bquq.com. Includi il grado del materiale, la durezza richiesta e la quantità. Riceverai un preventivo definitivo entro 12 ore — nessuna stima vaga, nessun costo di attrezzaggio nascosto.
Hai bisogno di una risposta più rapida? Scrivici su WhatsApp al +86 13713157787. Rispondiamo entro un'ora durante l'orario lavorativo cinese (8:00–18:00 GMT+8).
La produzione di precisione non è uno slogan. È un processo. Inviaci il tuo disegno e lascia che il processo faccia il suo lavoro.
