IntroduzioneQuesto è un morsetto elastico a foro piccolo tipo 46 per tornio automatico, lavorato a CNC secondo il vostro disegno. Non vendiamo approssimazioni standard. Lavoriamo il diametro esatto de
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.

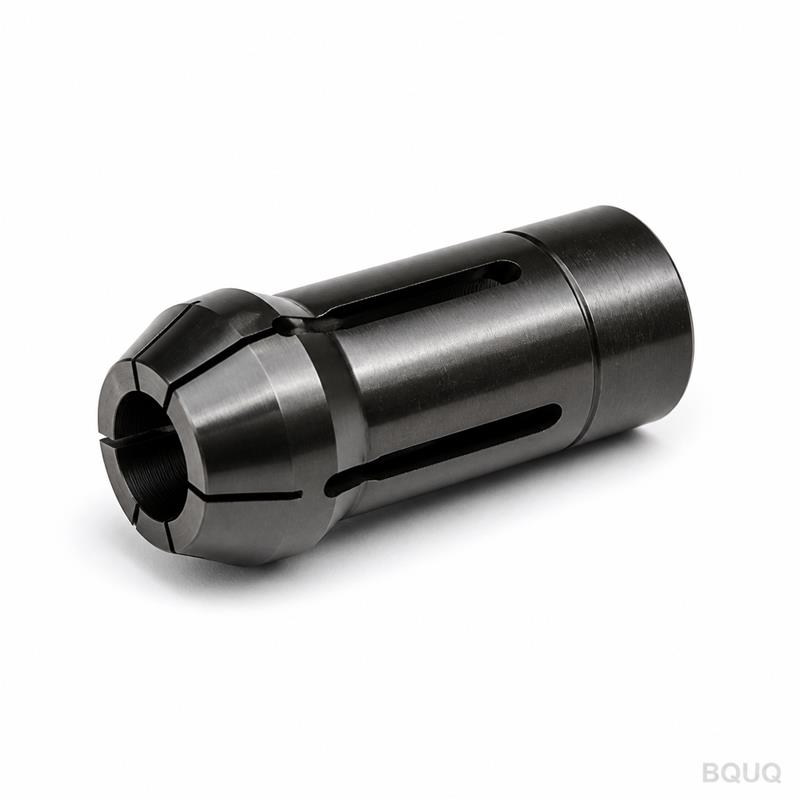

Questo è un morsetto elastico a foro piccolo tipo 46 per tornio automatico, lavorato a CNC secondo il vostro disegno. Non vendiamo approssimazioni standard. Lavoriamo il diametro esatto del foro, l'angolo di conicità, la larghezza delle fessure e la geometria di scarico che specificate.
Ogni morsetto viene verificato prima della spedizione. Controlliamo l'eccentricità del foro, il contatto conico e la simmetria delle fessure su una CMM. Se non corrisponde al vostro disegno, non viene spedito.
Tolleranza: ±0,005 mm su foro e conicità
Tempo di consegna: 7–12 giorni per materiali standard
Nessun MOQ: ordinate 1 pezzo o 1.000 pezzi
Materiale: 65Mn, 60Si2MnA, 9SiCr o 42CrMo
Durezza: 42–48 HRC dopo trattamento termico
Finitura superficiale: Ra 0,4 µm sul foro, Ra 0,8 µm altrove
Questa è produzione di precisione per sistemi di bloccaggio, non un componente standard. Inviateci il vostro disegno e confermeremo la lavorabilità e il prezzo entro 12 ore.
Specifiche tecniche
Parametro
Valore
Note
Tipo
Tipo 46 per tornio automatico
Adatto a mandrini portamorsetto serie 46 standard
Diametro foro
3–20 mm
Come da vostro disegno
Angolo di conicità
30° o 45°
Standard o personalizzato
Configurazione fessure
3 fessure o 6 fessure
Morsetto elastico, fessure a tutta lunghezza
Materiale
65Mn, 60Si2MnA, 9SiCr, 42CrMo
Acciaio per molle o acciaio legato
Durezza
42–48 HRC
Dopo tempra in olio e rinvenimento
Tolleranza
±0,005 mm su foro e conicità
Misurata a 20 °C
Finitura superficiale
Ra 0,4 µm foro, Ra 0,8 µm altre superfici
Nessun segno di rettifica
Trattamento termico
Tempra completa
Non cementazione
Rotondità
≤0,003 mm
Sul foro finito
Eccentricità (TIR)
≤0,005 mm
Concentrica rispetto al riferimento conico
Processo
Tornitura CNC, fresatura, rettifica
CNC a 5 assi + rettifica cilindrica
Dimensione lotto
1–5.000 pezzi
Nessun MOQ
Controllo
Controllo dimensionale 100%
CMM + comparatore ottico
Tempo di consegna
7–12 giorni
Prototipo; 15–20 giorni per grandi lotti
Paese di origine
Prodotto in Cina
Stabilimento di Dongguan, 20 anni di esperienza
Utilizziamo la tornitura CNC per il profilo esterno e il foro, quindi la fresatura CNC per le fessure. La conicità viene rettificata su una rettificatrice cilindrica per mantenere la tolleranza di ±0,005 mm. La larghezza delle fessure è mantenuta a ±0,02 mm. Il ritorno elastico è controllato tramite i parametri del trattamento termico, non per tentativi.
Tre Motivi per Cui gli Acquirenti Ci Inviate i Loro Disegni
1. Qualità tracciabile per lotto.
Ogni lotto di fusione viene tracciato. Registriamo il numero di lotto del materiale, il registro del forno di trattamento termico e i dati di ispezione finale per ogni ciclo di produzione. Se dovete tracciare un guasto del componente, possiamo dirvi esattamente quando è stato temprato e chi lo ha misurato. Questo non è tipico per i fornitori cinesi di morsetti.
2. Rapporto di ispezione per lotto.
Ricevete un rapporto dimensionale per ogni lotto, non solo per un campione. Il rapporto include diametro del foro, angolo di conicità, larghezza delle fessure, durezza ed eccentricità per ogni pezzo o secondo il piano di campionamento (AQL 0,65). Forniamo anche certificati dei materiali dall'acciaieria.
3. Un'unica fabbrica per CNC + stampaggio + molle + dissipatori di calore.
Il vostro morsetto non è l'unico componente di cui avete bisogno. Gestiamo lavorazioni CNC, stampaggio metalli, avvolgimento molle e produzione di dissipatori di calore sotto lo stesso tetto. Inviateci il disegno completo del vostro assieme e quoteremo il morsetto, la molla di ritorno e la staffa di montaggio insieme. Meno fornitori, meno problemi logistici, un unico standard di qualità.
Dove Vengono Utilizzati Questi Componenti
Questo morsetto è per torni automatici e centri di tornitura CNC che utilizzano mandrini portamorsetto tipo 46. Applicazioni tipiche:
Torni a vite svizzera per barre di piccolo diametro, 3–20 mm, nella produzione di dispositivi medici
Torni automatici a mandrino multiplo per parti in ottone e alluminio ad alto volume, come corpi valvola e raccordi
Centri di tornitura CNC per operazioni secondarie su grezzi pre-lavorati, dove il foro deve afferrare un diametro finito senza lasciare segni
Morsetti elastici in dita di alimentazione per barre, dove il foro piccolo trattiene la barra durante i cicli di spinta
Il morsetto tipo 46 è comune nei torni automatici di produzione asiatica. Se la vostra macchina utilizza un mandrino serie 46, questo morsetto si inserisce direttamente. Produciamo anche varianti personalizzate con profondità del foro ridotta, configurazioni di fessure speciali o superfici rivestite (TiN o CrN) per materiali abrasivi.
D: Qual è il vostro MOQ?
R: Nessun MOQ. Produciamo un prototipo per il vostro test di montaggio, poi aumentiamo la produzione. Il costo dell'attrezzatura viene ammortizzato nel prezzo unitario del primo lotto, non addebitato separatamente.
D: Come garantite tolleranza e qualità?
R: Lavoriamo secondo il vostro disegno, non secondo uno standard generico. Ogni morsetto viene misurato su una CMM e su un comparatore ottico. L'eccentricità del foro è mantenuta a ≤0,005 mm TIR. Inviate un rapporto di ispezione completo con la spedizione. Se un pezzo è fuori specifica, lo sostituiamo senza costi.
D: Qual è il vostro tempo di consegna?
R: 7–12 giorni per materiali standard come 65Mn o 60Si2MnA. Se avete bisogno di 42CrMo o di un rivestimento speciale, aggiungete 3–5 giorni. Per ordini urgenti, possiamo accelerare a 5 giorni con un sovrapprezzo del 15%.
D: Fornite certificati dei materiali?
R: Sì. Forniamo certificati di acciaieria per la materia prima, rapporti di trattamento termico e risultati dei test di durezza. Tutti i documenti sono in inglese e timbrati dal nostro reparto controllo qualità.
Inviate il Vostro Disegno
Inviateci il vostro disegno per un preventivo definitivo. Rispondiamo entro 12 ore con prezzo, tempo di consegna e una valutazione di producibilità. Se il vostro progetto ha una tolleranza stretta o una configurazione di fessure insolita, vi diremo subito cosa è realizzabile e cosa non lo è.
