Il tuo disegno definisce il pezzo. Noi lo lavoriamo.
Questo è un mandrino portapinza CNC personalizzato per mandrini di torni automatici tipo 46. Naso lungo, sbraccio esteso, costruito secondo la tua geometria esatta. Manteniamo tolleranze di 0,005 mm sui diametri critici. Ogni unità viene verificata prima della spedizione. Nessuna eccezione.
Siamo una fabbrica di produzione di precisione a Dongguan, Cina. 20 anni di lavorazione CNC, stampaggio, molle e dissipatori di calore sotto lo stesso tetto. Tu invii il disegno. Noi ti restituiamo un pezzo che si adatta al tuo mandrino e trattiene il tuo pezzo da lavorare.
| Parametro | Valore |
|---|---|
| Opzioni materiale | 20CrMnTi, 40Cr, 42CrMo, 9SiCr, AISI 4140, AISI 8620 |
| Tempra | Cementazione 58–62 HRC, o tempra a induzione 50–55 HRC |
| Finitura superficiale | Ra 0,4 µm sul cono, Ra 0,8 µm sul foro |
| Precisione del cono | AT3 o migliore secondo ISO 1947 |
| Concentricità | ≤0,005 mm TIR rispetto al naso del mandrino |
| Tipo di filettatura | Metrica, UNF, o personalizzata secondo disegno |
| Processo di lavorazione | Tornitura CNC, rettifica interna, rettifica cilindrica, lappatura |
| Controllo | Controllo dimensionale al 100%, report CMM per lotto |
| Dimensione lotto | 1–5000 pezzi, nessun costo di attrezzaggio per piccoli lotti |
| Tempo di consegna | 15 giorni per prototipo, 20 giorni per produzione |
| Marcatura | Incisione laser secondo le tue specifiche (n. parte, codice data, logo) |
Utilizziamo torni CNC con utensili motorizzati per lo sgrossato, quindi rettifichiamo il cono e il foro su rettificatrici dedicate per pinze. La sezione a naso lungo viene distesa dopo la sgrossatura per prevenire distorsioni. La lappatura finale conferisce alla superficie di tenuta una finitura a specchio.
1. Qualità tracciabile per lotto. Ogni colata di acciaio ha un numero di lotto univoco. Lo registriamo nel file del tuo ordine. Se un pezzo si guasta sul campo, lo riconduciamo alla esatta barra di materiale, alla macchina e all'operatore. Nessuna ipotesi.
2. Report di ispezione per lotto. Ricevi un report dimensionale completo con ogni spedizione. Non un certificato generico – una vera tabella di valori misurati per ogni caratteristica critica. Angolo del cono, concentricità, durezza, finitura superficiale. Lo firmiamo. Puoi verificarlo.
3. Un'unica fabbrica per CNC + stampaggio + molle + dissipatori. Il tuo mandrino portapinza potrebbe richiedere un inserto a pinza elastica o un anello di ritegno stampato. Li produciamo nello stesso stabilimento. Un solo ordine di acquisto, un solo sistema qualità, una sola data di spedizione. Meno coordinamento, meno ritardi.
Le pinze per tornio automatico tipo 46 sono componenti di serraggio. Trattengono barre di materiale o grezzi pre-lavorati durante tornitura, foratura e filettatura. L'estensione a naso lungo raggiunge fori profondi o supera guide fisse.
Il tipo 46 si riferisce al cono del naso del mandrino e alla dimensione della filettatura. Si adatta a comuni torni automatici giapponesi e coreani (Citizen, Star, Tsugami, Hanwha). Se il tuo mandrino è diverso, lo produciamo anche quello. Basta inviare il disegno.

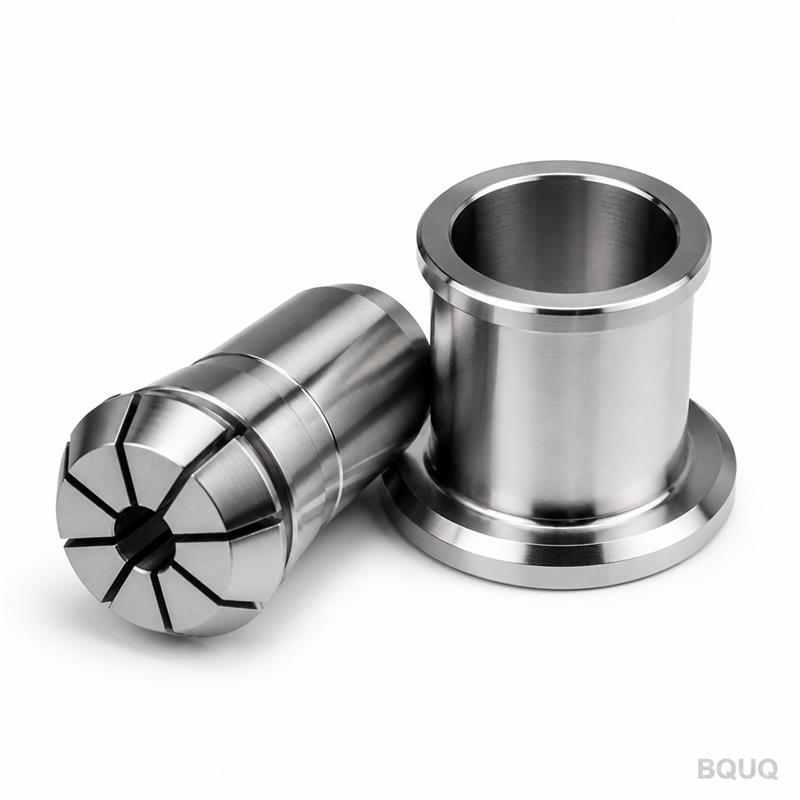

Cerchi un'altra parte? Lavoriamo anche Pinza a Colletto per Tornio Automatico con Set di Boccola di Guida Lavorata a CNC Personalizzata | BQUQ nella stessa fabbrica di Dongguan.
D: Qual è il vostro MOQ? R: Nessun MOQ. Lavoriamo un prototipo per il tuo test di montaggio, poi aumentiamo la produzione. Il costo dell'attrezzaggio viene ammortizzato nel prezzo unitario per le serie di produzione.
D: Come garantite tolleranza e qualità? R: Rettifichiamo il cono e il foro su macchine dedicate. Ogni pezzo viene misurato su una CMM e con un calibro per coni. Il report di ispezione è incluso. Se un pezzo è fuori specifica, lo sostituiamo senza costi.
D: Qual è il vostro tempo di consegna per un mandrino portapinza personalizzato? R: 15 giorni lavorativi per un prototipo dopo l'approvazione del disegno. Le serie di produzione di 100+ pezzi richiedono 20 giorni lavorativi. Ordini urgenti sono possibili con un sovrapprezzo – disponiamo di una cella dedicata a ciclo rapido.
D: Fornite certificati dei materiali? R: Sì. Ogni lotto include un certificato di colata per la materia prima e un report di prova di durezza. Se necessiti di test di terze parti (SGS, BV), li organizziamo al costo.
Forniamo un preventivo fermo entro 12 ore. Nessuna stima vaga. Ricevi un prezzo, un tempo di consegna e una revisione tecnica del tuo disegno – inclusi eventuali segnali di criticità che rileviamo nel progetto.
Invia il tuo file PDF o STEP via email a sc@bquq.com Oppure scrivici su WhatsApp: +86 13713157787
Siamo un partner di produzione di precisione a Dongguan, Cina. Mandrino portapinza CNC personalizzato, prodotto in Cina, senza MOQ e con piena tracciabilità. Invia il disegno. Lo realizzeremo a regola d'arte.
| Parametro | Capacità |
|---|---|
| Materiali | AL6061/7075, SUS303/304/316, acciaio 45#, rame T2, ottone H59, POM, PEEK, nylon |
| Tolleranza | ±0.005mm standard, ±0.003mm su richiesta |
| Macchine | CNC a 3/4/5 assi, tornio-fresatrice, tornio svizzero |
| Superficie | Anodizzazione, nichelatura, zincatura, passivazione, sabbiatura, lucidatura |
| Intervallo di dimensioni | Max 400 x 300 x 200 mm |
| Prototipo | 72 ore, nessun MOQ sui campioni |
| Ispezione | Report completo per lotto, dati CMM su richiesta |
