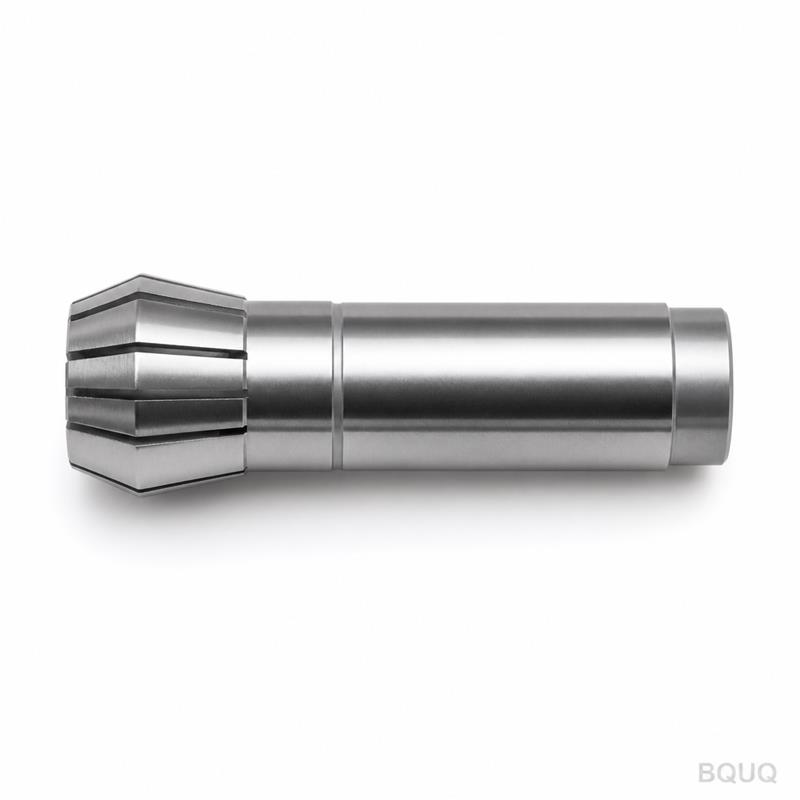

Mandrino a Pinza CNC Personalizzato per Tornio Automatico Tipo 36 Vista dall'Alto Produzione di Precisione in Cina
IntroduzioneIl tuo disegno diventa una pinza finita in giorni, non settimane. Lavoriamo la pinza per Tornio Automatico Tipo 36 secondo il tuo progetto esatto, poi verifichiamo ogni dimensione critica
Get a Fast Quote for This Part
Send us your drawing / quantity / material — reply within 24h.
Il tuo disegno diventa una pinza finita in giorni, non settimane. Lavoriamo la pinza per Tornio Automatico Tipo 36 secondo il tuo progetto esatto, poi verifichiamo ogni dimensione critica prima che il pezzo lasci la nostra fabbrica a Dongguan. Nessuna sorpresa al controllo in ingresso.
In sintesi: Tolleranza ±0.005 mm su alesaggio e conicità, tempi di consegna 7–10 giorni lavorativi per materiali standard, nessun MOQ. Un pezzo o diecimila, stesso controllo di processo.
Specifiche
Parametro
Valore
Opzioni materiale
Acciaio per molle 65Mn, 20CrMnTi, 9SiCr, SUS420, o lega da te specificata
Durezza (finita)
HRC 45–55 per acciaio per molle; cementazione 58–62 HRC per acciaio legato
Tolleranza alesaggio
±0.005 mm (larghezza fessura e diametro interno)
Angolo di conicità
±0.5 primi d'arco, verificato con calibro pneumatico
Finitura superficiale
Ra 0.4 µm su alesaggio, Ra 0.8 µm su superfici esterne
Processo di lavorazione
Tornitura CNC, fresatura di precisione, elettroerosione a filo per fessure, trattamento termico, rettifica finale
Controllo
Controllo dimensionale 100% su alesaggio e conicità; report di lotto con dati CMM
Dimensione lotto
1–100.000 pezzi, nessun MOQ
Tempi di consegna
7–10 giorni lavorativi (prototipo), 15–20 giorni (produzione)
Paese di origine
Prodotto in Cina, fabbrica di Dongguan
Produciamo la pinza Tipo 36 sui nostri torni CNC e rettificatrici. Le fessure sono tagliate con elettroerosione a filo, non stampate, così il ritorno elastico è costante e ripetibile su ogni pezzo del lotto.
Tre motivi per cui i clienti ci inviano i loro disegni
1. Qualità tracciabile per lotto. Ogni numero di colata, ogni lotto, ogni report CMM è archiviato in base al tuo codice pezzo. Se devi risalire a un difetto fino a una specifica fusione o turno, possiamo estrarre il registro in pochi minuti. Questa è produzione di precisione con tracciabilità documentale, non una scommessa.
2. Report di ispezione per lotto. Ricevi un report dimensionale con ogni spedizione. Elenca diametro alesaggio, angolo di conicità, durezza e finitura superficiale per ogni lotto. Il tuo controllo qualità in ingresso può confrontare i nostri valori con i propri strumenti senza rimisurare tutto.
3. Un'unica fabbrica per CNC + stampaggio + molle + dissipatori. La tua pinza non è l'unico componente del tuo assieme. Gestiamo anche linee di lavorazione CNC, stampaggio metalli, avvolgimento molle e produzione di dissipatori di calore sotto lo stesso tetto. Inviaci l'intera distinta base (BOM) e coordiniamo le tolleranze tra i componenti. Meno fornitori, meno accumuli di tolleranze, meno problemi logistici.
Dove vengono utilizzati questi componenti
La pinza per Tornio Automatico Tipo 36 è un componente di serraggio per torni automatici e macchine a camme di tipo svizzero. Afferra barre tonde, quadrate o esagonali durante le operazioni di tornitura, foratura e filettatura.
Applicazioni reali includono:
Produzione ad alto volume di raccordi in ottone e componenti per valvole
Perni e alberi di precisione per iniettori di carburante automobilistici
Viti per impianti medici e ancore ossee (dove la forza di presa ripetibile è fondamentale)
Pin e terminali per connettori elettronici, prodotti su automatici a mandrini multipli
Produzione di elementi di fissaggio, dove la pinza deve trattenere barre esagonali senza danneggiare la superficie
La vista dall'alto che vedi nel disegno è la superficie di presa. Il pattern delle fessure determina l'uniformità di chiusura della pinza attorno alla barra. Calibriamo larghezza e profondità delle fessure in base alla durezza del tuo materiale e alla tolleranza della barra, così ottieni la massima presa senza deformazione.
Qual è il MOQ?
Non c'è un MOQ. Produciamo un prototipo per il tuo test di montaggio, o mille pezzi per la produzione. Il prezzo unitario diminuisce con la quantità, ma i costi di attrezzaggio e ispezione sono gli stessi sia che ordini un pezzo o cento.
Come garantite tolleranza e qualità?
Utilizziamo CMM e calibri pneumatici per ogni dimensione critica. Alesaggio e conicità sono controllati al 100%, non a campione. Se una dimensione è fuori specifica, il pezzo viene scartato, non rilavorato. Il nostro report di ispezione mostra i valori effettivamente misurati, non solo un timbro di superato/non superato.
Qual è il tempo di consegna per un mandrino a pinza CNC personalizzato?
Prototipo: 7–10 giorni lavorativi dopo l'approvazione del disegno. Produzione: 15–20 giorni lavorativi, a seconda della disponibilità del materiale e del ciclo di trattamento termico. Se hai bisogno di più velocità, comunicacelo in fase di preventivo—possiamo dare priorità al tuo ordine per una piccola commissione di accelerazione.
Fornite certificati dei materiali?
Sì. Forniamo certificati di colata per la materia prima, report del trattamento termico e risultati dei test di durezza. Se il tuo cliente richiede uno standard specifico (ASTM, DIN, JIS), approvvigioniamo il materiale secondo quella specifica e forniamo il certificato corrispondente.
Invia il tuo disegno
Invia il tuo file PDF o STEP via email a sc@bquq.com, o tramite WhatsApp al +86 13713157787. Ti rispondiamo con un preventivo fermo entro 12 ore, includendo prezzo, tempi di consegna e una verifica DFM sulla tua geometria. Se il tuo progetto ha una tolleranza stretta o un materiale insolito, ti diciamo subito cosa è realizzabile e cosa no.
Nessun MOQ, nessun valore minimo d'ordine, nessun obbligo. Solo un preventivo chiaro da una fabbrica che produce componenti di precisione da 20 anni. Invia il disegno e ti mostreremo quanto dovrebbe costare un mandrino a pinza CNC personalizzato.
