Molle nei sistemi di sospensione e movimento: nozioni di progettazione
Risposta breve: Progetta una molla per sospensione o movimento fissando prima cinque numeri — lunghezza installata, lunghezza caricata, carico a quella lunghezza, corsa massima e vita a fatica. La rigidità della molla k (N/mm) = ΔF/Δx, e la rigidità varia con il diametro del filo alla quarta potenza, quindi una variazione del 10% del filo modifica la rigidità di circa il 46%. Le tipiche molle per sospensioni hanno una rigidità di 20–120 N/mm con un precarico del 15–35%; le molle per il controllo del movimento spesso stanno sotto i 5 N/mm. Prototipo in 2–5 giorni, poi convalida a 10^5–10^6 cicli prima del rilascio. BQUQ preventiva molle su misura in 12 ore lavorative.
Le molle per sospensioni e le molle per il controllo del movimento sembrano simili su un disegno e si comportano in modo molto diverso in servizio. Una assorbe gli urti della strada o della macchina e deve sopravvivere a milioni di cicli senza cedimenti. L'altra posiziona un meccanismo, mantiene un precarico o riporta una leva, e spesso si preoccupa più della ripetibilità che dell'accumulo di energia. Fare bene le nozioni di base della progettazione — rigidità, precarico, corsa, materiale e fatica — è ciò che distingue una molla che dura per la garanzia da una che si rompe sul campo.
Questa guida copre le decisioni ingegneristiche che contano prima di inviare una richiesta di preventivo, con i numeri di cui avrai effettivamente bisogno.
Cosa fa effettivamente una molla per sospensione in un sistema di movimento?
Una molla in un sistema di sospensione o movimento svolge uno o più di quattro compiti:
1. Supporto del carico — sostenere una massa statica a un'altezza definita (peso all'angolo del veicolo, testa della macchina, contrappeso).
2. Accumulo e ritorno di energia — assorbire un urto e restituirlo su una distanza controllata.
3. Controllo del precarico e del gioco — mantenere le parti accoppiate in contatto in modo che un meccanismo non vibri o perda posizione.
4. Sintonizzazione della frequenza — impostare la frequenza naturale del sistema massa-molla in modo che sia lontana dall'eccitazione di un motore, della strada o di una pompa.
La maggior parte dei progetti reali svolge due o tre di questi compiti contemporaneamente. Ecco perché il primo passo non è mai "scegli una molla" — è scrivere il requisito carico-deflessione nei due punti operativi che contano: lunghezza installata (precaricata) e lunghezza caricata di progetto.
I due punti operativi che devi definire
| Parametro | Simbolo | Valore tipico per sospensione | Valore tipico per controllo del movimento |
|---|---|---|---|
| Lunghezza libera | L0 | 180–400 mm | 15–80 mm |
| Lunghezza installata | L1 | 70–85% di L0 | 80–95% di L0 |
| Lunghezza caricata | L2 | 45–65% di L0 | 60–85% di L0 |
| Rigidità della molla | k | 20–120 N/mm | 0,2–5 N/mm |
| Obiettivo di vita a fatica | N | 10^5–10^6 | 10^6–10^7 |
Questi intervalli sono indicativi, non specifiche — una sospensione leggera per rimorchio e un asse per camion pesante vivono in mondi diversi. Ma la struttura della tabella è il punto: se non riesci a compilare L1, L2 e il carico per ciascuna, nessun fornitore di molle può preventivarti con precisione, e qualsiasi preventivo tu ottenga è un'ipotesi.
Come si calcola la rigidità di una molla per un'applicazione sospensiva?
La relazione fondamentale è semplice:
k = ΔF / Δx
Dove k è la rigidità in N/mm, ΔF è la variazione di forza in newton e Δx è la variazione di deflessione in millimetri. Se il tuo angolo di sospensione richiede 2.400 N a carico di progetto e 1.500 N a precarico installato, e la corsa tra questi due stati è di 40 mm, allora:
k = (2400 − 1500) / 40 = 22,5 N/mm
Questa è la tua rigidità target. Tutto il resto nel progetto — diametro del filo, numero di spire, diametro medio — esiste per raggiungere quel numero rispettando lo spazio disponibile.
La formula della rigidità e perché il diametro del filo domina
Per una molla elicoidale di compressione con filo tondo:
k = (G · d⁴) / (8 · D³ · n)
- G = modulo di taglio (79.000 N/mm² per acciaio al carbonio, 69.000 N/mm² per acciaio inossidabile)
- d = diametro del filo (mm)
- D = diametro medio della spira (mm)
- n = numero di spire attive
Il termine di quarta potenza sul diametro del filo è il fatto più importante nella progettazione delle molle. Significa che piccole variazioni geometriche producono grandi variazioni di rigidità:
| Variazione | Effetto sulla rigidità |
|---|---|
| Diametro del filo +10% | +46% |
| Diametro del filo −10% | −34% |
| Diametro medio +10% | −25% |
| Spire attive +1 | la rigidità cala proporzionalmente (n+1)/n |
Ecco perché "basta renderlo 0,2 mm più spesso" non è mai una modifica banale, e perché la compensazione del ritorno elastico è importante durante la formatura. È anche il motivo per cui un fornitore che sa mantenere una tolleranza stretta sul diametro del filo e controllare con precisione il numero di spire vale più di uno che preventiva il 5% in meno.
Se stai valutando compromessi tra rigidità e geometria, le nostre note sull'acciaio per molle al cromo-silicio coprono l'aspetto materiale dello stesso problema.
Precarico, corsa e perché l'altezza a pacco è un limite invalicabile
Il precarico è la forza già presente nella molla alla lunghezza installata. È importante perché:
- Mantiene la molla in sede e previene vibrazioni o distacchi sotto carichi alternati.
- Determina la posizione statica del sistema — altezza di marcia, posizione di riposo del meccanismo.
- Consuma parte della corsa disponibile della molla prima che si verifichi qualsiasi evento dinamico.
Il vincolo rigido è l'altezza a pacco: la lunghezza della molla quando tutte le spire sono a contatto. La lunghezza massima compressa deve rimanere al di sopra dell'altezza a pacco con margine, tipicamente 15–20% della corsa per applicazioni sospensive e 10% per il controllo del movimento leggero. L'impaccamento delle spire non è un guasto morbido — trasferisce il carico direttamente sui supporti della molla e di solito distrugge la molla o l'alloggiamento.
Esempio di budget di corsa
| Fase | Lunghezza (mm) | Forza (N) | Note |
|---|---|---|---|
| Libera | 250 | 0 | Solo riferimento |
| Installata | 200 | 1.125 | Precarico di 50 mm a 22,5 N/mm |
| Caricata statica | 160 | 2.025 | Posizione operativa normale |
| Compressione massima | 120 | 2.925 | Fine corsa / fondo corsa |
| Altezza a pacco | 100 | — | Non deve essere raggiunta in servizio |
Qui la molla ha 80 mm di corsa utilizzabile da installata a pacco, e il progetto ne utilizza 80 mm. È troppo stretto. Un progetto migliore o ridurrebbe la rigidità, o aggiungerebbe lunghezza libera, o accetterebbe un ingombro maggiore in modo che il margine sull'altezza a pacco sia di 20 mm o più.
Quale tipo di molla si adatta a quale funzione di movimento?
Le tre famiglie coprono la maggior parte del lavoro su sospensioni e movimento, e ciascuna ha un'applicazione naturale.
| Tipo | Direzione del carico | Uso tipico | Vincolo di progetto chiave |
|---|---|---|---|
| Molla di compressione | Spinta / assiale | Sospensioni veicoli, molle per stampi, contrappeso, ritorno valvole | Altezza a pacco e instabilità |

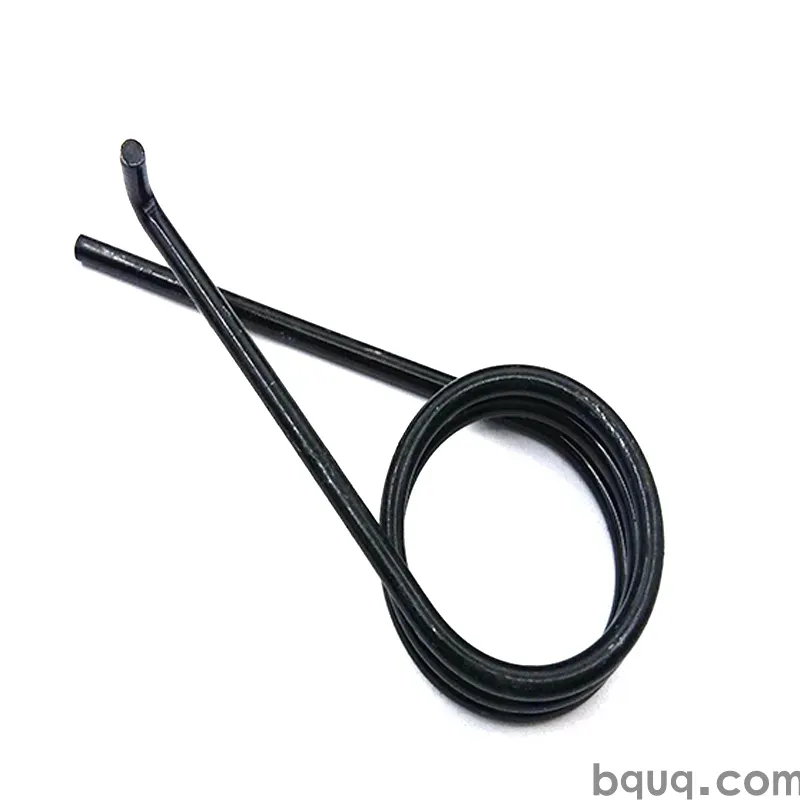

| Molla di torsione | Coppia rotazionale | Cerniere, leve, ritorno coperchi, ritorno pedali | Geometria dei bracci e gioco del corpo |
| Molla di estensione | Trazione / assiale | Tenditori, riavvolgitori, chiudiporta, ritorno cavi | Concentrazione di sforzo sui ganci e tensione iniziale |
Altre due considerazioni attraversano tutte e tre:
Instabilità. Una molla di compressione con una lunghezza libera superiore a circa 2,6 volte il suo diametro medio può inflettersi lateralmente se non guidata. Le molle lunghe per sospensioni sono quasi sempre guidate su un'asta ammortizzatore o alloggiate in una sede proprio per questo motivo.
Sovratensione e risonanza. Una molla è un sistema massa-molla distribuito, non una molla pura. A certe frequenze, il moto ondoso viaggia lungo le spire e può amplificare drammaticamente lo sforzo. Se il tuo sistema ha una frequenza di eccitazione nota — RPM del motore, input stradale, impulso della pompa — confrontala con la frequenza naturale della molla. Il nostro articolo su risonanza e sovratensione delle molle illustra il calcolo.
Selezione del materiale per molle di sospensione e movimento
La scelta del materiale determina la vita a fatica, il comportamento alla corrosione e il costo più di qualsiasi altra singola decisione.
| Materiale | Modulo di taglio (N/mm²) | Temp. max di esercizio | Fatica | Corrosione | Costo relativo |
|---|---|---|---|---|---|
| Filo musicale (ASTM A228) | 79.000 | ~120 °C | Eccellente | Scarsa | Basso |
| Carbonio temperato in olio | 79.000 | ~150 °C | Molto buona | Scarsa | Basso |
| Cromo-silicio | 79.000 | ~220 °C | Eccellente | Scarsa | Medio |
| Inossidabile 302 / 304 | 69.000 | ~250 °C | Buona | Molto buona | Medio |
| Inossidabile 17-7PH | 76.000 | ~315 °C | Eccellente | Molto buona | Alto |
| Bronzo fosforoso | 43.000 | ~120 °C | Discreta | Eccellente | Medio |
| Inconel / Hastelloy | 66.000 | 400 °C+ | Eccellente | Eccellente | Molto alto |
Per il lavoro su sospensioni, il cromo-silicio è il default per applicazioni ad alto numero di cicli e alto sforzo grazie alla sua resistenza alla fatica e alla resistenza ai cedimenti a temperature elevate. Per il controllo del movimento in ambienti umidi o con lavaggi, l'inossidabile 302 o 304 è di solito la risposta pratica. Per servizio ad alta temperatura o altamente corrosivo, entrano in gioco le leghe di nichel — vedi il nostro confronto di molle in Hastelloy e Inconel se lavori in quel range.
Una cautela: passare dall'acciaio al carbonio all'inossidabile per "aggiungere resistenza alla corrosione" riduce G di circa il 13%, il che riduce la rigidità nella stessa proporzione. Dovrai ritarare la geometria, non solo cambiare materiale.
Sforzo, assestamento e fatica
Lo sforzo di progetto dovrebbe rimanere al di sotto di quello ammissibile per il materiale per il numero di cicli richiesto. Come regola approssimativa per molle di compressione in servizio dinamico:
- 10^5 cicli: fino a ~45% della resistenza a trazione
- 10^6 cicli: fino a ~38% della resistenza a trazione
- 10^7 cicli: fino a ~32% della resistenza a trazione
Queste sono percentuali indicative usate per il dimensionamento preliminare, non un sostituto di dati di fatica convalidati sulla tua geometria e condizione superficiale specifiche. La qualità superficiale conta enormemente — un graffio o una fossetta di corrosione su una spira ad alto sforzo è un sito di innesco di cricche. La pallinatura, che mette la superficie in compressione, è uno dei modi più economici per estendere la vita a fatica ed è pratica standard sulle molle per sospensioni automobilistiche.
Il preset (scragging) è l'altro passo standard. La molla viene compressa oltre l'altezza a pacco una volta durante la produzione in modo che i primi cicli di assestamento plastico avvengano in fabbrica, non nel tuo assemblaggio. Senza di esso, una molla per sospensione può perdere diversi millimetri di lunghezza libera nelle prime ore di servizio.
Tolleranze, collaudo e cosa specificare su un disegno
Le molle sono ingannevolmente difficili da specificare. Un disegno che dice "molla di compressione, lunghezza libera 250 mm" ti darà qualcosa, ma probabilmente non ciò di cui hai bisogno.
Contenuto minimo del disegno
- Diametro del filo e tolleranza
- Diametro esterno o interno (specificare quale, e la tolleranza)
- Lunghezza libera e tolleranza
- Numero di spire totali e attive
- Rigidità (N/mm) e l'intervallo di deflessione su cui viene misurata
- Carico a una o due lunghezze specificate — questo è il controllo singolo più utile
- Condizione delle estremità (chiuse, chiuse e rettificate, aperte)
- Senso di avvolgimento, se rilevante
- Specifica del materiale e qualsiasi finitura (placcatura, rivestimento, pallinatura)
- Direzione di rotazione per molle di torsione
Punti di ispezione che catturano problemi reali
| Controllo | Metodo | Perché è importante |
|---|---|---|
| Carico alla lunghezza installata | Cella di carico a deflessione fissa | Cattura insieme errori di rigidità e lunghezza libera |
| Lunghezza libera | Ottico o a contatto | Rileva assestamento e deriva di avvolgimento |
| Squadratura | Squadra e spessimetro | Previene carichi laterali e instabilità |
| Diametro del filo | Micrometro | Effetto di quarta potenza sulla rigidità |
| Condizione superficiale | Visiva a 10× | Siti di innesco di cricche |
| Numero di spire | Visivo / ottico | Rigidità e altezza a pacco |
Nota che il collaudo carico-a-lunghezza è molto più informativo della sola lunghezza libera. Due molle possono avere la stessa lunghezza libera e rigidità diverse, e solo un test di carico lo rivela. Vale la pena comprendere in dettaglio la tolleranza di lunghezza — il nostro pezzo sulla tolleranza di lunghezza delle molle spiega come interagisce con la tolleranza di rigidità in una catena dimensionale.
Prototipo, convalida, poi scala
La sequenza pratica per una nuova molla per sospensione o movimento:
1. Definisci i due punti operativi e l'obiettivo di vita a fatica.
2. Dimensiona la geometria usando la formula della rigidità, poi controlla altezza a pacco e instabilità.
3. Scegli il materiale in base ad ambiente, temperatura e obiettivo di fatica.
4. Prototipo — le serie brevi sono veloci ed economiche abbastanza da testare due o tre varianti di rigidità fianco a fianco. Vedi prototipi e produzione in serie breve di molle.
5. Convalida a carico e numero di cicli rappresentativi, e misura l'assestamento dopo i primi 100 cicli.
6. Rilascia con il carico-a-lunghezza come criterio di accettazione, non solo la lunghezza libera.
BQUQ gestisce quattro linee di produzione in un'unica fabbrica a Dongguan che coprono lavorazioni CNC a ±0,005 mm, tranciatura/stampaggio di metalli, molle su misura e dissipatori di calore, quindi una molla che necessita di una sede, un fermo o un alloggiamento trattato termicamente può essere approvvigionata insieme anziché coordinata tra tre fornitori. Il MOQ flessibile significa che una serie prototipo da 50 pezzi e una produzione da 50.000 pezzi provengono dallo stesso processo. I preventivi vengono inviati in 12 ore lavorative.
Domande frequenti
D: Come calcolo la rigidità della molla di cui ho bisogno?
R: Dividi la variazione di carico per la variazione di deflessione tra i tuoi due punti operativi: k = ΔF/Δx. Se la molla deve sopportare 2.400 N a carico di progetto e 1.500 N a precarico installato su 40 mm di corsa, la rigidità richiesta è 22,5 N/mm. Poi dimensiona diametro del filo, diametro medio e spire attive per raggiungere quella rigidità rispettando i limiti di altezza a pacco e instabilità.
D: Qual è un precarico tipico per una molla di sospensione?
R: Per sospensioni di veicoli e macchine, il precarico è comunemente il 15–35% del carico totale di progetto, il che mantiene la molla in sede sotto carichi alternati e imposta l'altezza di marcia statica. Le molle leggere per il controllo del movimento spesso hanno percentuali di precarico più elevate — 30–50% — perché il loro compito principale è mantenere un meccanismo in posizione piuttosto che assorbire grandi corse dinamiche.
D: L'acciaio inossidabile è adatto per una molla di sospensione?
R: Dipende dall'ambiente. L'inossidabile resiste bene alla corrosione, ma il suo modulo di taglio è circa il 13% inferiore a quello dell'acciaio al carbonio, quindi la rigidità cala a meno che tu non ritaratura la geometria. Ha anche una resistenza a fatica inferiore al cromo-silicio ad alto sforzo. Usa l'inossidabile per servizio umido, con lavaggi o lievemente corrosivo a sforzo moderato; usa il cromo-silicio per lavoro su sospensioni ad alto numero di cicli e alto sforzo.
D: Perché la mia molla ha perso lunghezza dopo l'installazione?
R: Questo è l'assestamento, causato da rilassamento degli sforzi e snervamento locale nei primi cicli. È normale nelle molle non trattate e tipicamente ammonta all'1–3% della lunghezza libera. Il preset (scragging) in fabbrica comprime la molla oltre l'altezza a pacco una volta in modo che l'assestamento avvenga prima della consegna. Se l'assestamento continua oltre i primi cento cicli, il tuo sforzo di progetto è probabilmente troppo alto.
D: A quanti cicli dovrebbe sopravvivere una molla di sospensione?
R: Le molle per sospensioni automobilistiche sono tipicamente convalidate a 10^5–10^6 cicli a carico rappresentativo, mentre le molle industriali per il controllo del movimento spesso puntano a 10^6–10^7. Per raggiungere le cifre più alte, mantieni lo sforzo di progetto sotto circa il 32–38% della resistenza a trazione, specifica la pallinatura e controlla la finitura superficiale — fossette e graffi sono dove iniziano le cricche di fatica.
