Analisi dei guasti delle molle: leggere una molla rotta

Analisi dei guasti delle molle: leggere una molla rotta

Risposta breve: una molla rotta è un documento. La superficie di frattura ti dice la modalità di guasto: un labbro di taglio piatto a 45° indica sovraccarico o un evento singolo; una zona liscia e lucida con marcature di spiaggia concentriche indica fatica; una superficie scura e pitting con origini multiple indica fatica da corrosione; una cricca fragile intergranulare senza deformazione indica infragilimento da idrogeno o un difetto di trattamento termico. Leggi l'origine, la direzione di propagazione della cricca, la condizione superficiale e la riduzione del diametro del filo alla rottura — poi confrontala con la storia di carico. La maggior parte dei guasti sul campo che vediamo presso BQUQ si risolve in quattro famiglie: fatica, corrosione, sovraccarico e infragilimento.

Perché dovresti preoccuparti di leggere una molla rotta?

Perché la stessa geometria della molla si rompe per motivi completamente diversi, e la soluzione è diversa ogni volta. Se sostituisci una molla rotta per fatica con lo stesso componente in un filo più resistente, spesso sposti il guasto su una spira diversa. Se sostituisci una molla rotta per corrosione con una più spessa, dai semplicemente alle pit più area per nucleare.

Una molla rotta è una prova fisica di uno stato di sollecitazione prodotto dal tuo progetto o dalla tua applicazione. È il dato di test più economico che otterrai mai — l'hai già pagato con un guasto sul campo. Leggerlo correttamente trasforma una richiesta di garanzia in una modifica progettuale.

Presso BQUQ produciamo molle a compressione, torsione ed estensione su linee dedicate di avvolgimento e formatura CNC in un'unica fabbrica a Dongguan, con supporto CNC a ±0.005 mm per l'hardware di accoppiamento. Quando un cliente ci invia una molla fratturata, la prima cosa che facciamo non è misurarla — fotografiamo la superficie di frattura ingrandita e chiediamo la storia di carico.

Quali sono le quattro principali modalità di guasto delle molle?

Quasi ogni frattura di molla rientra in una delle quattro famiglie. Ognuna ha una firma.

Fatica: la firma delle marcature di spiaggia

Una frattura per fatica ha due zone. La prima è la zona di inizio e propagazione — liscia, spesso lucidata dallo sfregamento delle due facce, talvolta con anelli concentrici "marcature di spiaggia" o "conchiglia" che mappano ogni ciclo di carico. La seconda è la zona di frattura finale — ruvida, opaca, talvolta a 45° rispetto all'asse del filo, perché la sezione rimanente si è strappata in un singolo evento di sovraccarico.

Il rapporto tra zona liscia e zona ruvida ti dice il livello di sollecitazione. Una grande zona liscia con un piccolo strappo finale significa bassa sollecitazione nominale e molti cicli — un classico guasto per fatica ad alto numero di cicli. Una piccola zona liscia con un grande strappo significa che la molla era già vicina al suo limite e si è rotta in relativamente pochi cicli.

Anche la posizione dell'origine conta. Se inizia all'interno della spira (il lato in compressione), probabilmente stai guardando una sollecitazione residua dall'avvolgimento o una concentrazione di sforzo su un segno dell'utensile. Se inizia sul diametro esterno, controlla il contatto con un foro, una bava su un componente accoppiato o il fretting.

Fatica da corrosione: quando le pit diventano cricche

Corrosione e fatica non sono additive — sono moltiplicative. Una pit è un concentratore di sforzo con punta acuta e rimuove lo strato superficiale protettivo in compressione. Una molla che sopravviverebbe a 10 milioni di cicli a secco può rompersi in 200.000 cicli in un ambiente con cloruri.

Cerca:

• Origini multiple della cricca lungo lo stesso filo, non una sola
• Macchie scure o color ruggine all'interno della frattura
• Pitting sulla superficie del filo lontano dalla rottura
• Guasto in un punto dove si accumulerebbe condensa

Questo è il guasto più comune che vediamo su molle utilizzate all'aperto, in aria marina o in attrezzature lavabili. L'acciaio inossidabile aiuta ma non risolve — gli inossidabili 302 e 304 sono suscettibili al pitting da cloruri. Per ambienti ricchi di cloruri, il 17-7PH o un acciaio al carbonio rivestito con una barriera adeguata sono spesso la risposta migliore.

Sovraccarico: il labbro di taglio a 45°

Una frattura per sovraccarico è un evento singolo. Il filo si snerva, si restringe e si separa su un piano a circa 45° rispetto all'asse di trazione — il piano di massima sollecitazione di taglio. Vedrai:

• Riduzione visibile del diametro vicino alla rottura
• Aspetto opaco, fibroso o talvolta a coppa e cono
• Nessuna marcatura di spiaggia, nessuna zona lucida
• Spesso un corpo molla piegato o deformato permanentemente

Cause comuni: la molla è stata compressa a spire chiuse, un assemblaggio l'ha forzata oltre la corsa nominale, è arrivato un carico d'urto o la molla era semplicemente sottodimensionata per il carico. Controlla la lunghezza libera e l'altezza a spire chiuse rispetto all'applicazione. Se la molla è arrivata a spire chiuse durante il servizio, le spire erano a contatto e la sollecitazione effettiva è aumentata bruscamente.

Infragilimento e frattura fragile

La frattura fragile non mostra alcuna deformazione plastica. Le facce combaciano perfettamente. Al microscopio il percorso della cricca segue i bordi di grano (intergranulare) invece di tagliare i grani. Questa è la firma dell'infragilimento da idrogeno, che tipicamente compare su molle in acciaio ad alta resistenza placcate elettroliticamente (zinco, cadmio, cromo) senza una corretta cottura post-placcatura.

Può anche derivare da un problema di trattamento termico: tempra eccessiva, tempra insufficiente dopo la tempra o uno strato superficiale decarburizzato. La decarburazione rimuove il carbonio dalla superficie, abbassando la resistenza a fatica proprio dove la sollecitazione è massima.

Regola pratica: se una molla placcata si rompe entro 24-72 ore dalla placcatura o entro i primi cicli dopo l'assemblaggio, sospetta l'idrogeno. Se si rompe dopo settimane di servizio senza deformazione, sospetta un problema di materiale o trattamento termico.

Come si legge la superficie di frattura passo dopo passo?

Segui questa sequenza. Richiede circa dieci minuti e ti farà risparmiare un ciclo di riprogettazione.

Passo 1: fotografa prima di toccare

Fotografa la superficie di frattura a 10×-30× prima di maneggiarla. La manipolazione spalma la superficie e distrugge i dettagli fini che ti servono. Annota la posizione della rottura rispetto alle estremità: prima spira attiva, centrale o spira terminale.

Passo 2: identifica l'origine

L'origine è dove converge la zona liscia. Traccia le marcature di spiaggia all'indietro — puntano all'origine. Segnala il punto. Poi guarda cosa c'è direttamente sotto l'origine: un segno dell'utensile, una pit, un'inclusione, un punto di contatto, un raggio acuto.

Passo 3: misura il filo alla rottura

Misura il diametro del filo a 2 mm dalla frattura su entrambi i lati e alla frattura stessa. Qualsiasi riduzione significa deformazione plastica — è una firma di sovraccarico. Nessuna riduzione significa fragile o fatica.

Passo 4: controlla la superficie lontano dalla rottura

Guarda il resto della molla. Pitting, usura da fretting, danneggiamento del rivestimento o una zona piatta strofinata ti dicono cosa stava toccando la molla. Il fretting nei punti di contatto delle spire è un comune innesco di fatica nelle molle a compressione.

Passo 5: confronta con la storia di carico

Ora confronta ciò che vedi con ciò che la molla doveva fare.

Cosa ti dice la posizione della molla?

La posizione della rottura è quasi informativa quanto il suo aspetto.

Rottura alla prima spira attiva dall'estremità. Questa è la spira a massima sollecitazione nella maggior parte delle molle a compressione perché sopporta il carico completo con il minor supporto. È la classica posizione di fatica. Se la tua molla si rompe costantemente qui, hai un problema di sollecitazione, non di materiale.

Rottura alla spira terminale o all'estremità chiusa. Di solito un problema di produzione o assemblaggio — una transizione brusca dall'estremità chiusa alla spira attiva, una bava o una sollecitazione di flessione introdotta durante l'installazione.

Rottura al centro del corpo. Spesso un'origine da difetto: un'inclusione, una saldatura nel filo, un graffio da manipolazione o una pit di corrosione. Controlla il lotto del filo.

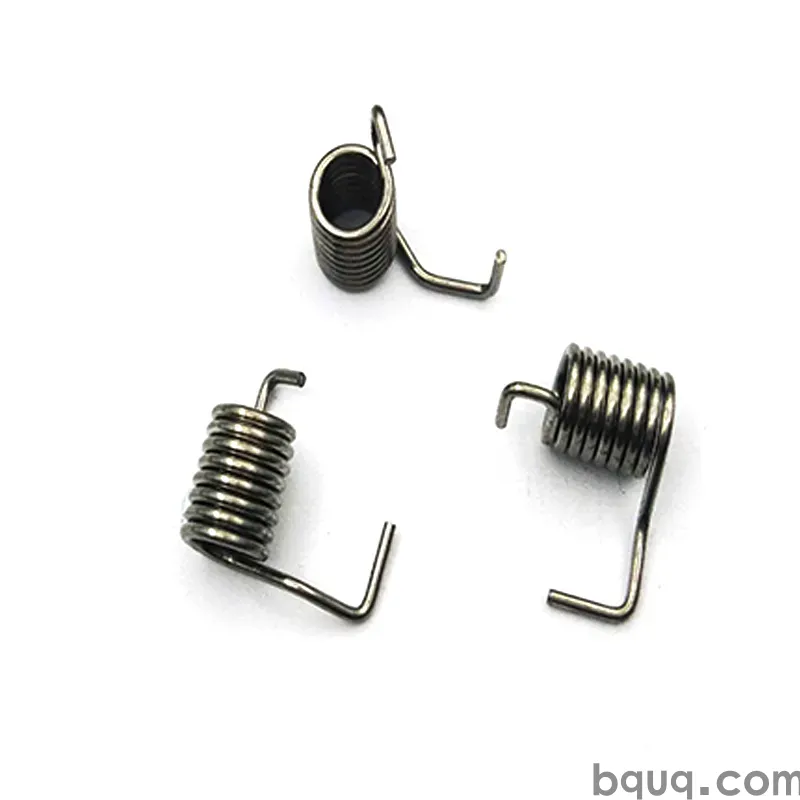

Rottura su un gambo di molla a torsione. Le molle a torsione si rompono quasi sempre alla piega del gambo o alla prima spira adiacente al gambo, perché è lì che si concentra la sollecitazione di flessione. Il design del gambo è enormemente importante qui — un raggio interno acuto sul gambo è un innesco di cricca.

Rottura su un gancio di molla a estensione. La transizione gancio-spira è il punto debole. Se il gancio è stato formato con un raggio acuto o il filo è stato intaccato durante la formatura, il guasto inizia lì.

Come si previene la ripetizione del guasto?

Una volta che hai una diagnosi, la soluzione di solito rientra in uno dei cinque gruppi.

Ridurre l'intervallo di sollecitazione

La leva singola più efficace. La vita a fatica scala approssimativamente con l'inverso dell'intervallo di sollecitazione elevato a una potenza da 3 a 5 per le molle in acciaio. Una riduzione del 10% dell'intervallo di sollecitazione può moltiplicare la vita diverse volte. Ciò significa un filo più grande, più spire, una lunghezza libera maggiore o un carico installato inferiore.

Aggiungere la pallinatura

La pallinatura mette la superficie in sollecitazione residua di compressione, che chiude l'inizio delle cricche. È uno dei trattamenti con il miglior rapporto valore-costo disponibili per molle critiche per fatica. Per applicazioni ad alto numero di cicli è quasi obbligatoria.

Correggere il percorso di corrosione

Scegli il materiale per l'ambiente, non per il disegno. In ambienti con cloruri, considera il 17-7PH o un acciaio al carbonio adeguatamente rivestito. Aggiungi drenaggio in modo che l'acqua non ristagni nella sede della molla. Evita di mescolare metalli dissimili che creano una coppia galvanica.

Controllare il processo di placcatura

Se la molla è in acciaio ad alta resistenza e placcata elettroliticamente, specifica una cottura post-placcatura. Meglio ancora, passa alla placcatura meccanica o a un rivestimento non elettrolitico per parti ad alta durezza. Questo è un problema di controllo del processo, non di design, ed è una delle cause più comuni di guasti precoci "misteriosi".

Migliorare il dettaglio produttivo

Arrotonda le pieghe del gambo. Rimuovi i segni degli utensili. Controlla la sollecitazione di avvolgimento. Specifica la condizione superficiale del filo. Mantieni la molla pulita — contaminazione e danni da manipolazione sono veri inneschi. E se la molla lavora a caldo, considera un preset a caldo o un ciclo di distensione per stabilizzare la geometria.

Domande frequenti

D: Posso distinguere la fatica dal sovraccarico senza microscopio?

R: Sì, nella maggior parte dei casi. La fatica lascia una zona di propagazione liscia e lucida con marcature di spiaggia e uno strappo finale ruvido, e il diametro del filo alla rottura è essenzialmente invariato. Il sovraccarico lascia una riduzione visibile del diametro, un labbro di taglio a 45° e una faccia fibrosa opaca senza zona lucida. Una lente d'ingrandimento 10× o una macro di uno smartphone di solito bastano per separare le due.

D: Perché la mia molla placcata si è rotta entro un giorno dall'assemblaggio?

R: Quella tempistica è la classica firma dell'infragilimento da idrogeno. L'acciaio ad alta resistenza assorbe idrogeno durante la decapaggio acido e la placcatura elettrolitica; se non viene cotto prontamente, l'idrogeno si raccoglie ai bordi di grano e cricca sotto carico. La soluzione è una cottura post-placcatura entro la finestra specificata, o passare alla placcatura meccanica o a un rivestimento non elettrolitico.

D: Passare all'acciaio inossidabile ferma i guasti per corrosione?

R: Non automaticamente. Gli inossidabili 302 e 304 resistono alla ruggine generale ma sono ancora vulnerabili al pitting da cloruri, che è esattamente ciò che guida la fatica da corrosione in ambienti marini e lavabili. Per servizio ricco di cloruri, considera il 17-7PH o un acciaio al carbonio con un robusto rivestimento barriera, e progetta il drenaggio in modo che l'acqua non possa ristagnare attorno alla molla.

D: Quanto migliora realmente la pallinatura la vita della molla?

R: Dipende dall'applicazione, ma per molle in acciaio ad alto numero di cicli il miglioramento è spesso sostanziale — frequentemente un multiplo della vita non trattata piuttosto che un guadagno marginale. Il meccanismo è la sollecitazione residua di compressione in superficie, che sopprime l'inizio delle cricche. È più efficace quando l'origine del guasto è una caratteristica superficiale piuttosto che un'inclusione interna.

D: Quali informazioni devo inviare per un'analisi dei guasti?

R: Invia la molla rotta con entrambe le metà della frattura se possibile, il disegno e la specifica del materiale, il carico e la corsa dell'applicazione, il numero di cicli al guasto, l'ambiente e foto della posizione installata. Quel pacchetto di solito ci permette di identificare la modalità e raccomandare una modifica correttiva. BQUQ preventiva molle sostitutive o riviste entro 12 ore lavorative.
