Rintracciabilità delle molle: dai lotti di filo ai componenti finiti
Risposta breve: la rintracciabilità delle molle significa che ogni molla finita può essere collegata al numero di colata del filo, al lotto di formatura, alla macchina, al turno dell'operatore e al record di collaudo che l'hanno prodotta. In pratica, BQUQ assegna un codice lotto quando il filo entra nella fabbrica di Dongguan, lo mantiene attraverso avvolgimento, trattamento termico e finitura, e lo stampa sull'etichetta della busta e sul foglio di ispezione. Questo fornisce una catena documentata dal componente finito alla materia prima in un solo passaggio — tipicamente entro 12 ore lavorative da una richiesta. Per i componenti critici, conserviamo campioni trattenuti e dati di collaudo per lotto, così un guasto sul campo può essere ricondotto a uno specifico lotto di filo anziché all'intero anno di produzione.
Se hai mai ricevuto una scatola di molle con nient'altro che un codice componente sull'etichetta, conosci già il problema. Un cliente segnala una molla rotta sei mesi dopo l'assemblaggio. Il tuo team qualità pone una domanda semplice: quale filo ha prodotto questa molla, e quel filo proveniva dallo stesso lotto di quelle ancora in magazzino? Senza rintracciabilità, la risposta è un'alzata di spalle — e la risposta più sicura è rottamare o ricollaudare un'intera spedizione.
La rintracciabilità non è burocrazia fine a se stessa. È la differenza tra contenere un problema a 5.000 molle e contenerlo a 500.000. Questo articolo spiega come funziona realmente la rintracciabilità delle molle in fabbrica, quali dati dovresti aspettarti su un record di lotto e come specificare i requisiti di rintracciabilità nella tua RFQ senza gonfiare i costi.
Cosa significa realmente "rintracciabilità" per una molla?
Per una molla, la rintracciabilità è un legame documentato e ininterrotto tra un componente fisico e la storia dei materiali e dei processi che ne stanno alla base. Funziona in due direzioni:
- Rintracciabilità in avanti: da un lotto di filo, puoi trovare ogni lotto di molle finite prodotto da esso. Utile quando il fornitore del filo emette un richiamo o segnala una colata difettosa.
- Rintracciabilità all'indietro: da una molla finita, puoi trovare il numero di colata del filo, la macchina di avvolgimento, il lotto di trattamento termico, il lotto di placcatura e i risultati delle ispezioni. Utile quando un componente si guasta sul campo.
Una molla è un oggetto ingannevolmente semplice — una spirale di filo — ma passa attraverso più fasi di processo della maggior parte dei componenti lavorati: trafilatura o acquisto del filo, avvolgimento, distensione, rettifica delle estremità, pallinatura, placcatura o rivestimento e ispezione finale. Ogni fase può modificare la vita a fatica. La rintracciabilità è ciò che ti permette di isolare quale fase ha causato una deviazione.
I tre livelli di rintracciabilità delle molle
La maggior parte degli acquirenti non ha bisogno della stessa profondità per ogni componente. È utile pensare a tre livelli:
| Livello | Cosa viene registrato | Caso d'uso tipico | Impatto relativo sui costi |
|---|---|---|---|
| Livello 1 — Livello lotto | Numero di colata del filo, data di avvolgimento, quantità, risultato dell'ispezione finale | Molle industriali generiche, componenti non di sicurezza | Base |
| Livello 2 — Livello batch | Quanto sopra + ID macchina, turno operatore, lotto di trattamento termico, lotto di placcatura, campioni trattenuti | Automotive adiacente, elettrodomestici, utensili elettrici | Bassa percentuale a una cifra |
| Livello 3 — Livello unità | Quanto sopra + marcatura serializzata o datata su ogni componente o busta, record dimensionale completo per piano di campionamento | Critico per la sicurezza, medicale adiacente, assemblaggi di alto valore | Più alto; giustificato solo per componenti critici |
Sii onesto su quale livello richiede la tua applicazione. Specificare il Livello 3 su una molla commerciale che costa pochi centesimi aggiunge documentazione che nessuno leggerà mai — e rallenta ogni spedizione.
Come diventa un lotto di filo un lotto di molle?
La catena inizia prima che il filo raggiunga l'avvolgitore. Ecco come funziona nella fabbrica BQUQ di Dongguan, che gestisce quattro linee di produzione tra cui l'avvolgimento dedicato di molle.
Passo 1 — Ricezione del filo e acquisizione del numero di colata
Il filo per molle arriva su rocchetti o bobine con un certificato del fornitore. Il certificato riporta un numero di colata — l'identificativo della fusione di acciaio da cui è stato trafilato il filo — più la chimica, la tolleranza sul diametro, la resistenza a trazione e talvolta una specifica di rivestimento.
Quando il filo viene ricevuto, registriamo:
- Nome del fornitore e numero del certificato
- Numero di colata
- Diametro del filo (misurato, non solo dichiarato)
- Quantità ricevuta e quantità rimanente
- Data di ricezione e ispettore
Quel numero di colata è l'ancora. Tutto a valle vi fa riferimento.
Passo 2 — Assegnazione del codice lotto interno
Il numero di colata del fornitore non è sufficiente da solo, perché una colata può essere suddivisa in molte bobine e consumata nell'arco di mesi. Quindi ogni ciclo di produzione riceve un codice lotto interno che combina il numero di colata con una data e una sequenza.
Un formato tipico è il seguente:
| Campo | Esempio | Significato |
|---|---|---|
| Codice materiale | SUS304 | Acciaio inossidabile 304 |
| Numero di colata | H-24118 | Identificativo della fusione del fornitore |
| Codice data | 2503 | Anno e mese di avvolgimento |
| Sequenza | 07 | Settimo ciclo di questo componente quel mese |
| Codice lotto completo | SUS304-H24118-2503-07 | Lotto di produzione univoco |
Questo codice è ciò che appare sull'etichetta della busta, sul record di ispezione e sulla lista di imballaggio. Quando chiami con un problema, leggi il codice e possiamo recuperare il fascicolo.
Passo 3 — Record di processo durante la produzione
All'avvolgitore, il codice lotto viaggia con l'ordine di lavoro. L'operatore registra il numero della macchina, l'impostazione di avanzamento del filo, la velocità di avvolgimento e il turno. Dopo l'avvolgimento, i componenti vanno alla distensione, dove il lotto del forno viene registrato con lo stesso codice lotto.
Per i componenti con placcatura o rivestimento, il lotto di placcatura viene registrato separatamente e correlato. Questo è importante perché la placcatura può introdurre infragilimento da idrogeno nelle molle in acciaio ad alta resistenza — se compare un guasto, vuoi sapere se è implicato un lotto di placcatura o tutti.
Passo 4 — Ispezione e campioni trattenuti
I record dell'ispezione finale vanno nel fascicolo del lotto: lunghezza libera, diametro esterno, diametro del filo, carico a una deflessione specificata e qualsiasi dimensione specifica del cliente. Per il Livello 2 e superiori, conserviamo un campione di componenti finiti per lotto in modo che un futuro guasto possa essere confrontato con le condizioni originali.
Cosa dovrebbe apparire su un record di ispezione di una molla?
Il record di ispezione è il documento che il tuo ingegnere qualità leggerà effettivamente. Un record di lotto di molle utile contiene tipicamente quanto segue. Il contenuto esatto dipende dal componente e dal livello che specifichi.
| Elemento del record | Perché è importante | Disponibilità tipica |
|---|---|---|
| Numero di colata del filo e certificato del fornitore | Conferma la qualità del materiale e la chimica | Standard |
| Diametro del filo misurato | I carichi di avvolgimento dipendono fortemente dal diametro del filo | Standard |
| Lunghezza libera e diametro esterno | Accoppiamento e funzione di base | Standard |
| Carico o rigidità a deflessione specificata | La proprietà funzionale che conta di più | Standard |
| Perpendicolarità / condizione di rettifica delle estremità | Influenza la sede e la fatica nelle molle di compressione | Standard |
| Lotto di trattamento termico e registro delle temperature | La distensione guida la vita a fatica | Livello 2+ |
| Lotto di placcatura / rivestimento e spessore | Rischio di corrosione e infragilimento | Livello 2+ |
| Parametri di pallinatura | Miglioramento della fatica, se specificato | Livello 2+ |
| Campione trattenuto | Riferimento fisico per confronti futuri | Livello 2+ |
| Marcatura serializzata | Identificazione a livello di unità | Livello 3 |
Se il tuo disegno specifica una tolleranza di carico di ±10% e una tolleranza di lunghezza libera di ±0,5 mm, questi sono i numeri che il record dovrebbe mostrare — con valori misurati effettivi, non solo "passato".
Perché la rintracciabilità ripaga quando una molla si guasta?
Considera uno scenario realistico. Una molla di compressione in un assemblaggio di pompa inizia a rompersi sul campo dopo circa 200.000 cicli. Il tasso di guasto è del 2% — abbastanza alto da fare male, abbastanza basso che la causa non è ovvia.
Con la rintracciabilità, l'indagine è rapida:
1. Raccogli le molle guaste e leggi il codice lotto.
2. Recupera il fascicolo del lotto e controlla il numero di colata del filo.
3. Confronta con altri lotti dello stesso componente che non si sono guastati.
4. Se i guasti si concentrano in un numero di colata o in un lotto di trattamento termico, hai il tuo ambito sospetto.
Senza rintracciabilità, il passo 2 non esiste. Rimani con una riprogettazione completa o un richiamo generale — entrambi molto più costosi dello sforzo di rintracciabilità.
Questo è anche il motivo per cui la rintracciabilità si abbina naturalmente all'analisi dei guasti. Se stai già indagando su una rottura, il nostro articolo sull'analisi dei guasti delle molle esamina le cause principali comuni — fatica, infragilimento da idrogeno, sovraccarico e difetti superficiali — e mostra dove i dati di lotto accorciano la diagnosi.
Rintracciabilità e guasti da sovraccarico
Non ogni guasto è un difetto di fabbricazione. Una molla che è stata compressa a pacco, o che ha ceduto, appare diversa all'esame rispetto a una cricca da fatica. La rintracciabilità ti aiuta a separare le due: se una molla snervata proviene da un lotto che ha superato il test di carico, la causa è probabilmente lato applicazione. Il nostro articolo su sovraccarico e snervamento delle molle copre come leggere queste firme.
Come si specifica la rintracciabilità in una RFQ?
I requisiti di rintracciabilità appartengono alla RFQ, non a una conversazione dopo la prima spedizione. Richieste vaghe come "si prega di fornire certificati dei materiali" producono documentazione incoerente. Sii specifico.
Un insieme di clausole RFQ praticabile è il seguente:
- Livello di rintracciabilità: indica esplicitamente il Livello 1, 2 o 3.
- Marcatura: indica se il codice lotto va sull'etichetta della busta, sull'etichetta della scatola o sul componente stesso.
- Documentazione: elenca i documenti richiesti — certificato del materiale, rapporto dimensionale, rapporto di prova di carico, certificato di placcatura.
- Conservazione: indica per quanto tempo devono essere conservati i record e i campioni trattenuti (la pratica comune è 3–5 anni, più a lungo per settori regolamentati).
- Notifica: richiedi la notifica se un numero di colata del filo cambia tra spedizioni dello stesso codice componente.
Quest'ultimo punto è facile da trascurare e sorprendentemente prezioso. Se il tuo processo è validato rispetto a una particolare fonte di filo, un cambiamento silenzioso di colata o fornitore è un cambiamento di processo. Chiedere di essere notificato non costa nulla e previene sorprese.
Se stai preparando un primo ordine, la nostra guida alla preparazione di una RFQ per molle su misura copre i dettagli del disegno e delle specifiche che rendono il preventivo rapido — incluso come indicare chiaramente tolleranze e requisiti di collaudo.
La rintracciabilità cambia il prezzo?
Onestamente, a volte sì — ma di solito meno di quanto si aspettino gli acquirenti. La rintracciabilità di Livello 1 è essenzialmente gratuita perché i dati sono già generati durante la normale produzione. Il Livello 2 aggiunge tempo amministrativo per registrare i lotti del forno e della placcatura e per conservare i campioni. Il Livello 3 aggiunge marcatura e registrazione per unità, ed è qui che il costo diventa evidente.
Il maggiore fattore di costo non è la rintracciabilità stessa ma lotti di piccole dimensioni con frequenti cambi di filo. Se ordini 2.000 molle quattro volte l'anno, generi quattro record di lotto. Se ordini 500 molle sedici volte l'anno, ne generi sedici. Consolidare la frequenza degli ordini di solito fa risparmiare più che ridurre i requisiti di rintracciabilità.
Come interagisce la rintracciabilità con prototipazione e piccole serie?
C'è un'assunzione comune che la rintracciabilità abbia senso solo per la produzione di massa. In pratica, le piccole serie ne beneficiano altrettanto, perché i guasti dei prototipi sono costosi in termini di tempo piuttosto che di volume.
Per il lavoro su prototipi e piccole serie di molle, un approccio pratico è:
- Registrare il numero di colata del filo anche per una serie di 50 pezzi.
- Conservare un campione trattenuto per lotto in una busta etichettata.
- Annotare le impostazioni di processo utilizzate, così una successiva produzione può essere confrontata.
Questa è la stessa disciplina descritta nel nostro articolo su prototipi e piccole serie di molle, dove l'obiettivo è la ripetibilità piuttosto che la documentazione di volume. Quando il progetto passa alla produzione, il record del lotto del prototipo diventa la linea di base.
E per le molle di compressione, estensione e torsione?
I requisiti di rintracciabilità sono ampiamente simili tra i tipi di molla, ma le fasi di processo critiche differiscono. La tabella seguente riassume dove i dati di lotto contano di più per ciascuna famiglia.
| Tipo di molla | Punti critici di rintracciabilità | Record funzionale tipico |
|---|---|---|
| Compressione | Diametro del filo, lunghezza libera, carico a deflessione, perpendicolarità, lotto di distensione | Carico al 25% / 50% di deflessione |
| Estensione | Tensione iniziale, geometria del gancio, lunghezza del corpo, attrezzatura per la formatura delle estremità | Carico a estensione specificata |
| Torsione | Angolo del braccio, diametro del corpo, coppia a rotazione specificata, attrezzatura per la formatura dei bracci | Coppia ad angolo specificato |
| Molle placcate o rivestite | Lotto di placcatura, spessore, distensione da infragilimento se applicabile | Rapporto sullo spessore del rivestimento |
Per le molle di compressione, il valore di carico a deflessione è il singolo dato di rintracciabilità più utile, perché integra diametro del filo, diametro della spira, spire attive e trattamento termico in un unico numero. Puoi sfogliare la gamma che produciamo sulla nostra pagina molle di compressione.
Le molle di estensione aggiungono la tensione iniziale, che è sensibile all'impostazione dell'avvolgimento — quindi i record di macchina e impostazione contano di più. Vedi molle di estensione su misura per le opzioni di formatura delle estremità che influenzano come viene registrato il componente.

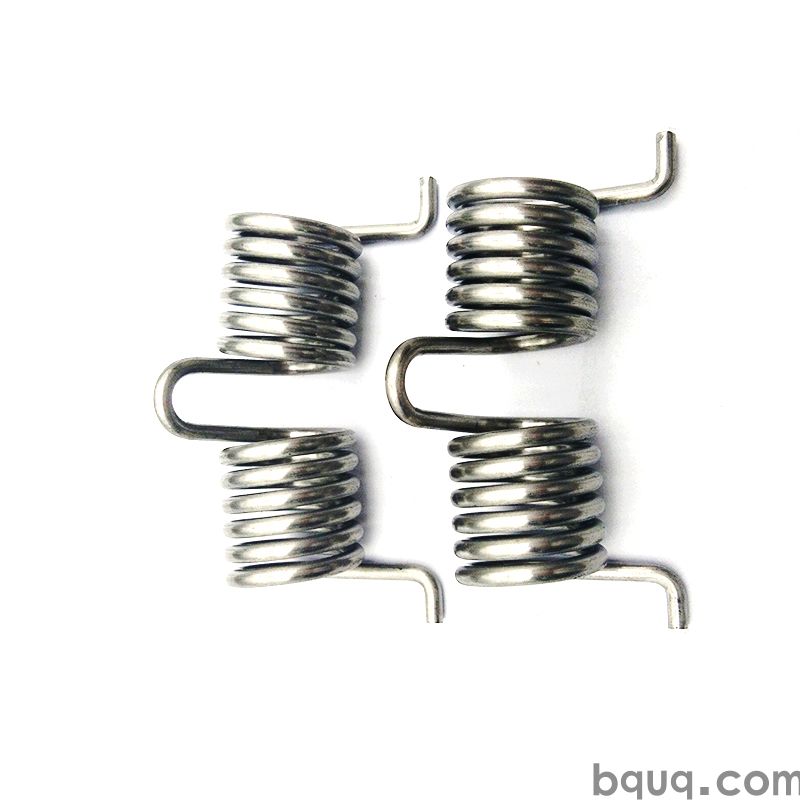

Le molle di torsione sono dominate dalla geometria dei bracci, che di solito viene formata su attrezzature secondarie. Tale attrezzatura dovrebbe essere identificata nel record del lotto, perché un utensile di formatura dei bracci riaffilato o sostituito è un cambiamento di processo. La nostra pagina molle di torsione copre i range di tolleranza tipici.
Domande frequenti
D: Cos'è un numero di colata del filo e perché è importante?
R: Un numero di colata identifica la specifica fusione di acciaio da cui è stato trafilato il filo. Collega una molla finita alla chimica e alle proprietà meccaniche della materia prima riportate dall'acciaieria. Se compare un problema di materiale — qualità sbagliata, resistenza a trazione fuori specifica, difetti da inclusioni — il numero di colata è ciò che ti permette di circoscrivere il problema al materiale interessato anziché a ogni molla che hai mai acquistato.
D: Posso ottenere la rintracciabilità su un ordine piccolo?
R: Sì. La rintracciabilità è una pratica documentale, non una soglia di volume, quindi si applica a una serie di prototipi da 50 pezzi tanto facilmente quanto a un ordine di produzione da 500.000 pezzi. La principale differenza pratica è che le piccole serie di solito giustificano record di Livello 1 o Livello 2 piuttosto che la serializzazione a livello di unità. I campioni trattenuti e il numero di colata del filo sono economici da conservare e vale la pena richiederli anche su ordini di prova.
D: Per quanto tempo dovrebbero essere conservati i record dei lotti di molle?
R: La pratica industriale comune è da tre a cinque anni, e più a lungo per applicazioni regolamentate o legate alla sicurezza in cui la vita utile del prodotto supera tale finestra. Il periodo di conservazione corretto dovrebbe essere indicato nella tua RFQ o accordo di qualità piuttosto che presunto. Se hai bisogno anche di campioni fisici trattenuti oltre alla documentazione, specificalo separatamente, perché lo stoccaggio dei campioni consuma spazio e necessita di una data di smaltimento definita.
D: La rintracciabilità garantisce che le molle non si guastino?
R: No. La rintracciabilità non migliora la molla; migliora la tua capacità di rispondere quando qualcosa va storto. Un lotto ben documentato può comunque contenere un componente difettoso. Ciò che la rintracciabilità fornisce è un contenimento rapido — identificare quali spedizioni condividono il materiale o il processo sospetto — e le prove necessarie per una corretta indagine sulle cause profonde invece di congetture su un'intera linea di prodotti.
D: Cosa dovrei mettere sull'ordine di acquisto per la rintracciabilità?
R: Indica il livello di rintracciabilità, la posizione della marcatura (busta, scatola o componente), i documenti esatti richiesti, il periodo di conservazione e un requisito di notifica se la colata del filo o il fornitore cambiano. Elenca anche le dimensioni funzionali e i carichi che vuoi registrati. Mettere questi cinque elementi sull'ordine di acquisto richiede pochi minuti ed elimina la maggior parte degli scambi che altrimenti avvengono dopo l'arrivo della prima spedizione.
