Sovratensione e Risonanza delle Molle: Evitare Guasti Dinamici
Risposta breve: La sovratensione della molla è un'onda di compressione stazionaria che si propaga avanti e indietro lungo una molla elicoidale quando la frequenza di eccitazione si avvicina alla frequenza naturale della molla stessa. Quando ciò accade, le spire non si deformano più uniformemente: alcuni gruppi di spire si chiudono in anticipo, lo stress locale può superare il valore di progetto statico di 2 volte o più, e il cedimento per fatica si manifesta dopo una frazione della vita prevista. La soluzione è disaccordare la molla in modo che la sua prima frequenza naturale sia almeno 15-20 volte superiore alla frequenza di eccitazione, oppure aggiungere smorzamento e precarico. In pratica ciò significa modificare il numero di spire, il diametro del filo, le condizioni delle estremità o aggiungere uno smorzatore a frizione — decisioni da prendere in fase di progettazione, non dopo i guasti sul campo.
Cos'è la Sovratensione della Molla e Perché Rompe le Molle?
Una molla di compressione non è un generatore di forza rigido. È una colonna elastica di filo con massa distribuita lungo la sua lunghezza. Spingi un'estremità e il disturbo non arriva istantaneamente all'altra estremità — si propaga come un'onda alla velocità del suono nell'acciaio (circa 5.100 m/s per filo di acciaio per molle). Quando l'eccitazione a un'estremità si ripete a una velocità che corrisponde al tempo di andata e ritorno di quell'onda, le onde riflesse si rinforzano a vicenda. La molla inizia a "risuonare" come una corda pizzicata.
Questa è la sovratensione. Il sintomo visibile è che le singole spire si chiudono e si riaprono fuori fase con il carico applicato. Il sintomo invisibile è peggiore: le spire che si chiudono per prime sopportano uno stress molto maggiore di quanto preveda un calcolo statico, e lo sopportano ciclicamente, milioni di volte.
La sovratensione è importante perché trasforma un progetto statico benigno in un problema di fatica. Una molla dimensionata al 60% dello stress statico ammissibile può cedere in condizioni di sovratensione perché l'ampiezza dello stress dinamico sulle spire in sovratensione si moltiplica. Gli esiti tipici sono:
- Frattura precoce per fatica, di solito a 2-6 spire dall'estremità mobile
- Rumore e vibrazioni trasmesse all'assemblaggio circostante
- Perdita di precisione del carico in valvole, frizioni e attuatori
- Usura da fretting e segni di contatto tra spire adiacenti
La sovratensione non è un difetto di fabbricazione. Una molla perfettamente realizzata andrà in sovratensione se l'applicazione la eccita. Ecco perché la disaccordatura appartiene alla fase di progettazione.
Come si Calcola la Frequenza Naturale di una Molla?
L'approccio ingegneristico standard tratta la molla come un'asta elastica uniforme con un'estremità fissa e una libera, dando una frequenza naturale fondamentale di:
f_n = (1/4L) × √(k / m)
Dove L è la lunghezza attiva, k è la rigidità della molla e m è la massa attiva delle spire. Il fattore 1/4 si applica al caso fisso-libero; usa 1/2 per fisso-fisso (entrambe le estremità vincolate contro rotazione e traslazione).
Per una stima rapida in officina, una forma pratica ampiamente utilizzata è:
f_n ≈ 1,55 × 10⁷ × d / (N_a × D²) (Hz, con d e D in mm)
Dove d è il diametro del filo, D è il diametro medio della spira e N_a è il numero di spire attive. Questa forma rende ovvi i parametri di progetto: meno spire attive, filo più grande e diametro medio più piccolo aumentano tutti la frequenza naturale.
| Parametro | Effetto sulla frequenza naturale | Regolazione pratica |
|---|---|---|
| Spire attive (N_a) | Fortemente inverso | Ridurre il numero di spire; usare filo più rigido |
| Diametro del filo (d) | Diretto | Aumentare d, ridurre D per mantenere la rigidità |
| Diametro medio (D) | Inverso al quadrato | D più piccolo aumenta bruscamente f_n |
| Condizione delle estremità | Fattore 2 | Vincolare entrambe le estremità ove possibile |
| Modulo del materiale | Debole (√G) | Acciaio vs inox cambia poco |
| Precarico / lunghezza installata | Moderato | Lunghezza installata più corta aumenta f_n |
La regola pratica usata nella maggior parte dei lavori su valvole e macchine alternative: mantenere la prima frequenza naturale della molla almeno 15-20 volte la più alta frequenza di eccitazione significativa. Sotto 13 volte, la sovratensione è considerata probabile; sotto 10 volte, è quasi certa.
Cosa Eccita una Molla nelle Macchine Reali?
La sovratensione richiede un input periodico. Fonti comuni nelle apparecchiature di produzione:
Macchine alternative e rotanti
Molle per valvole di motori, valvole di compressori, stantuffi di pompe e meccanismi azionati da camme forniscono un impulso per giro o per corsa. A 3.000 giri/min sono 50 Hz. Una molla con frequenza naturale di 400 Hz dà un rapporto di 8 — ben dentro la zona di sovratensione.
Ciclo di solenoidi e attuatori
Valvole solenoidi, contattori e attuatori elettromagnetici commutano a frequenze da pochi Hz a diverse centinaia di Hz. L'impatto dell'armatura eccita la molla di ritorno ad ogni ciclo. Questa è una delle cause più comuni di guasti per sovratensione nell'hardware di controllo industriale.
Vibrazioni di assemblaggio e trasporto
Una molla confezionata in un assemblaggio vibrante può essere eccitata dalle risonanze strutturali dell'alloggiamento piuttosto che dalla frequenza di azionamento nominale. Se il telaio risuona a 180 Hz e la frequenza naturale della molla è 200 Hz, la molla andrà in sovratensione anche se la frequenza di azionamento "ufficiale" è 25 Hz.
Carichi d'urto e a gradino
Un carico lasciato cadere o un arresto meccanico duro produce un impulso a banda larga contenente energia a ogni frequenza, inclusa la frequenza naturale della molla. La molla risuona alla propria frequenza. Gli urti ripetuti accumulano rapidamente danni da fatica.
Come si Disaccorda una Molla per Evitare la Risonanza?
Disaccordare significa spostare la frequenza naturale della molla lontano dalla frequenza di eccitazione. Ci sono cinque leve, elencate approssimativamente in ordine di convenienza economica.
1. Ridurre le spire attive. La frequenza naturale scala inversamente con N_a. Passare da 8 spire attive a 5 aumenta f_n del 60%. Per mantenere la stessa rigidità, aumentare il diametro del filo. Questa è la mossa di disaccordatura più comune.
2. Aumentare il diametro del filo e ridurre il diametro medio. Poiché f_n scala con d/D², una modesta modifica della geometria produce un grande spostamento di frequenza. Una molla con diametro medio di 12 mm e filo di 1,6 mm ha circa 2,3 volte la frequenza naturale di una con diametro medio di 20 mm e filo di 1,6 mm allo stesso numero di spire.
3. Vincolare le estremità. Una molla con entrambe le estremità chiuse e rettificate, alloggiate in sedi che impediscono la rotazione delle estremità, si comporta più vicino a fisso-fisso, raddoppiando approssimativamente f_n rispetto a un'ipotesi di estremità libera. La condizione delle estremità è una disaccordatura gratuita se l'alloggiamento lo consente.
4. Aggiungere precarico e accorciare la lunghezza installata. Installare la molla a una lunghezza di lavoro più corta aumenta la rigidità effettiva e riduce la massa che partecipa all'onda. Entrambi spingono f_n verso l'alto.
5. Aggiungere smorzamento. Smorzatori a frizione, molle annidate con elica opposta o inserti in elastomero dissipano l'energia di sovratensione. Lo smorzamento non sposta la frequenza naturale, ma limita l'ampiezza alla risonanza. È la soluzione di ripiego quando la geometria è bloccata da vincoli di ingombro.
| Metodo di disaccordatura | Variazione di frequenza | Impatto sui costi | Quando usarlo |
|---|---|---|---|
| Ridurre le spire attive | Grande (+40-80%) | Basso | Prima scelta nella maggior parte delle riprogettazioni |
| Filo più grande, D più piccolo | Grande (+50-150%) | Basso-medio | Quando la rigidità deve rimanere costante |
| Vincolare entrambe le estremità | ~2x | Basso | Quando l'alloggiamento può essere modificato |
| Aumentare il precarico | Moderato (+10-30%) | Basso | Quando l'altezza installata lo consente |
| Aggiungere smorzatore a frizione | Solo ampiezza | Medio-alto | Ingombro bloccato, alto numero di cicli |
Sovratensione vs. Altri Modi di Guasto Dinamico
La sovratensione è spesso confusa con due vicini. Separarli fa risparmiare tempo diagnostico.
| Modo di guasto | Causa principale | Segnatura | Soluzione |
|---|---|---|---|
| Sovratensione / risonanza | Eccitazione vicino alla frequenza naturale | Onde di chiusura delle spire, fratture a metà campata | Disaccordare, smorzare, precaricare |
| Fatica rotazionale | Torsione ciclica in applicazioni di flessione | Fratture a 1-2 spire dalle estremità | Distensione, finitura superficiale |
| Snervamento da sovraccarico | Stress statico oltre il limite di snervamento | Deformazione permanente, perdita di lunghezza libera | Filo più grande, meno spire, materiale migliore |
| Fatica da corrosione | Stress ciclico più ambiente aggressivo | Pitting all'origine della frattura | Aggiornamento materiale, rivestimento, drenaggio |
Se una molla cede a metà campata con una superficie di frattura piatta e ondulata e l'assemblaggio funziona a velocità fissa, la sovratensione è la prima ipotesi. Se cede alle estremità con un labbro di taglio a 45°, cerca invece fatica rotazionale o concentrazione di stress alle estremità.
Checklist di Revisione Progettuale per Molle Sensibili alla Sovratensione
Prima di rilasciare un disegno di molla per la produzione, confermare:
- La frequenza di eccitazione è nota, incluse le armoniche fino al 3° ordine
- La frequenza naturale della molla è almeno 15 volte la più alta eccitazione significativa
- Le condizioni delle estremità sono specificate (chiuse, chiuse e rettificate, aperte, vincolate)
- La lunghezza installata e il precarico sono definiti, non lasciati all'assemblatore
- L'ampiezza massima dello stress dinamico è verificata, non solo lo stress statico
- La condizione superficiale è specificata — la pallinatura aumenta il limite di fatica dove la sovratensione non può essere eliminata
- Le molle campione sono testate a carico alla rigidità e all'altezza installata
Per i team che affrontano il lato fatica di questo problema, fatica rotazionale delle molle copre l'interazione flessione-torsione, e snervamento da sovraccarico delle molle copre il limite statico su cui si sovrappone il danno da sovratensione. La verifica del pezzo finito rispetto al disegno è trattata in test di carico delle molle.
Dove si Inseriscono le Tolleranze di Fabbricazione
I calcoli di sovratensione assumono dimensioni nominali. Le molle reali hanno tolleranze sul diametro del filo, numero di spire, lunghezza libera e squadratura delle estremità. Queste tolleranze spostano la frequenza naturale, motivo per cui un progetto che si trova esattamente a un rapporto di 15 volte può ancora andare in sovratensione in alcune unità di un lotto di produzione.
Effetti indicativi tipici delle tolleranze sulla frequenza naturale:
| Variabile | Tolleranza tipica | Spostamento approssimativo di f_n |
|---|---|---|
| Diametro del filo | ±0,02 mm su 1,5 mm | ±2% |
| Spire attive | ±0,25 spira | ±3% |
| Lunghezza libera | ±1% | ±1% |
| Squadratura delle estremità | 3° | ±1-2% |
| Modulo del materiale | ±3% tra le colate | ±1,5% |
Nel caso peggiore cumulato, un margine nominale di 15 volte può scendere a 13 volte nella coda della distribuzione. Progettare a 18-20 volte nominale dà un margine reale. Questo è uno dei motivi per cui BQUQ specifica esplicitamente il numero di spire attive e la condizione delle estremità sui disegni delle molle invece di lasciarli alla discrezione dell'officina — le quattro linee di produzione nella nostra fabbrica di Dongguan producono molle di compressione, estensione e torsione con numero di spire controllato e test di carico documentati.
Quando Riprogettare vs. Quando Smorzare
Non ogni problema di sovratensione giustifica una nuova molla. Una regola decisionale utile:
Riprogettare quando il rapporto di frequenza è inferiore a 13 volte, quando la molla è ancora in prototipo o quando l'ingombro dell'alloggiamento può assorbire una modifica geometrica. La riprogettazione è quasi sempre più economica nel ciclo di vita del programma.
Smorzare quando il rapporto è tra 13 e 15 volte, quando l'alloggiamento è un'attrezzatura fissa o quando l'eccitazione è a banda larga piuttosto che a tono singolo. In questi casi uno smorzatore a frizione o una coppia di molle annidate contro-avvolte limita l'ampiezza senza cambiare la frequenza.
Accettare e monitorare solo quando il numero di cicli è basso (sotto circa 10⁴ cicli) e la conseguenza del guasto non è legata alla sicurezza. Anche in questo caso, verificare con un test di carico all'altezza installata e una breve prova di durata.

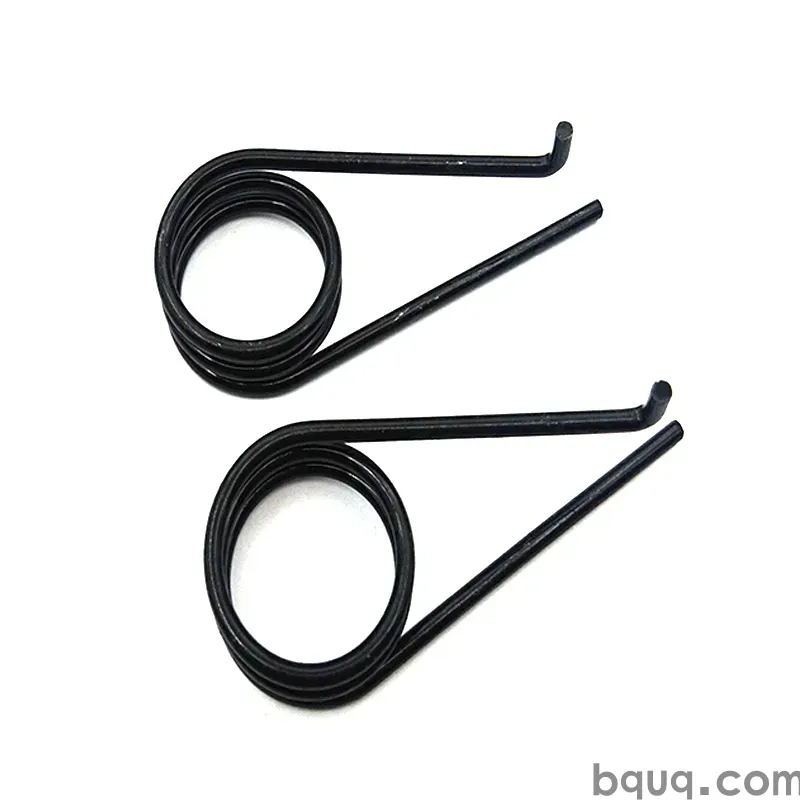

Per molle di compressione e molle di estensione su misura, la decisione di disaccordatura è meglio prenderla con il fornitore in fase di preventivo, perché le scelte di numero di spire e diametro del filo interagiscono simultaneamente con rigidità, stress e altezza solida. Le molle di torsione hanno un proprio comportamento dinamico — la geometria dei bracci aggiunge un secondo modo risonante facile da trascurare.
Domande Frequenti
D: Quale rapporto di frequenza è sicuro per una molla di compressione?
R: La maggior parte della pratica progettuale meccanica considera 15 volte come rapporto minimo tra la prima frequenza naturale della molla e la più alta frequenza di eccitazione significativa, con 20 volte preferito per applicazioni ad alto numero di cicli. Sotto 13 volte, la sovratensione è probabile; sotto 10 volte è essenzialmente certa. Poiché le tolleranze di fabbricazione spostano la frequenza naturale di qualche punto percentuale, progettare a 18-20 volte nominale dà un margine genuino piuttosto che un superamento sulla carta.
D: Una molla può andare in sovratensione a una frequenza diversa dalla sua frequenza naturale?
R: Sì. La sovratensione può essere eccitata a subarmoniche e ad armoniche superiori della fondamentale, non solo alla frequenza naturale esatta. Gli impulsi a banda larga da urti o arresti duri contengono energia in tutto lo spettro, quindi una molla può risuonare alla sua frequenza naturale anche quando la frequenza di azionamento nominale è lontana. Ecco perché le risonanze del telaio e dell'alloggiamento contano quanto la frequenza di azionamento stessa.
D: La pallinatura previene il guasto per sovratensione della molla?
R: La pallinatura aumenta il limite di fatica inducendo stress residuo di compressione sulla superficie, quindi ritarda o previene l'inizio di cricche sulle spire in sovratensione. Non impedisce che la sovratensione si verifichi e non riduce l'ampiezza dello stress dinamico. Usa la pallinatura come supplemento quando la disaccordatura non è completamente realizzabile, non come sostituto per ottenere il giusto rapporto di frequenza in primo luogo.
D: Come faccio a misurare se una molla è in sovratensione?
R: Estensimetri incollati alle singole spire, o una cella di carico ad alta velocità all'estremità mobile, mostreranno oscillazioni di carico a frequenze ben superiori alla frequenza di azionamento. Un controllo sul campo più semplice è uno stroboscopio o una telecamera ad alta velocità sul pacchetto di spire: le spire in sovratensione mostrano un'onda di chiusura viaggiante invece di una deformazione uniforme. Anche la misurazione acustica funziona, poiché la sovratensione irradia un tono caratteristico alla frequenza naturale.
D: Cambiare il materiale può risolvere un problema di sovratensione?
R: Raramente da solo. La frequenza naturale dipende dalla radice quadrata del modulo di taglio diviso per la densità, e la maggior parte degli acciai per molle si colloca entro pochi punti percentuali l'uno dall'altro su quel rapporto. Passare da filo musicale a cromo-silicio o acciaio inox 302 cambia la resistenza a fatica e la resistenza alla corrosione, il che influisce su quanto a lungo la molla sopravvive alla sovratensione, ma non sposterà la frequenza naturale abbastanza da disaccordare il progetto.
