Norme sulle molle: ISO 10243, DIN 2095 e cosa si applica
Risposta breve: ISO 10243 copre le molle a tazza con filo rettangolare codificate a colori per utensili da pressa, mentre DIN 2095 copre le molle elicoidali di compressione con filo tondo avvolte a freddo con gradi di qualità definiti e tabelle di tolleranza. Nessuna delle due norme è un requisito universale — si applicano quando il vostro disegno, il vostro catalogo di utensili o la specifica del vostro cliente lo richiedono. Se una molla non è una molla a tazza da catalogo e non è un articolo a stock DIN 2095, il documento di riferimento è il vostro disegno: diametro del filo, lunghezza libera, altezza a pacco, costante elastica e configurazione delle estremità. BQUQ produce secondo tolleranze di disegno di ±0.005 mm su lavorazioni CNC e quota molle su misura entro 12 ore lavorative.
Cos'è ISO 10243?
ISO 10243 è la norma internazionale per le molle di compressione a sezione rettangolare utilizzate negli utensili da pressa e nei portastampi. È la diretta discendente della più vecchia linea tedesca DIN 9834 / ISO 10243, ed è il motivo per cui le molle a tazza sono disponibili in colori.
La norma definisce:
- Sezione del filo — rettangolare (spesso chiamato "filo piatto" o "filo ovale" in officina), che concentra più materiale in un dato foro rispetto al filo tondo e quindi fornisce una forza maggiore per unità di deflessione.
- Diametri di foro e asta — una matrice fissa di dimensioni di foro e diametri di mandrino corrispondenti, in modo che una molla entri in una sede standard senza adattamenti personalizzati.
- Lunghezza libera e profondità del foro — lunghezze standard che corrispondono a profondità di sede standard.
- Classi di carico — leggero, medio, pesante e extra pesante, ciascuna con una deflessione massima ammissibile come percentuale della lunghezza libera.
- Codifica a colori — il colore della vernice sulla spira terminale identifica la classe di carico. È una convenzione di comodo, non una garanzia di prestazione di per sé.
Il codice colore e perché è importante in officina
Il sistema di colori esiste affinché un attrezzista possa identificare una molla a occhio in una pressa senza misurarla. Le assegnazioni tipiche dei colori nel settore vanno dal verde per il servizio leggero, blu per medio, rosso per pesante e giallo o marrone per extra pesante, ma la mappatura esatta colore-classe varia tra i produttori. Non specificare mai una molla a tazza solo per colore in un ordine di acquisto — indicare sempre per iscritto il codice dimensionale ISO 10243, la lunghezza libera e la classe di carico.
Cosa non copre ISO 10243
ISO 10243 non copre molle a filo tondo, molle di trazione, molle di torsione o molle per applicazioni non legate agli utensili. Non stabilisce nemmeno la chimica del materiale. Una molla a tazza può essere realizzata in cromo-silicio, cromo-vanadio o un grado proprietario temperato in olio e comunque conformarsi alla norma dimensionale. Se la vostra applicazione è sensibile alla vita a fatica ad alti cicli, il materiale e il trattamento termico contano più della norma dimensionale — consultate le nostre note sulle molle in cromo silicio per come la scelta della lega cambia le prestazioni a fatica.
Cos'è DIN 2095?

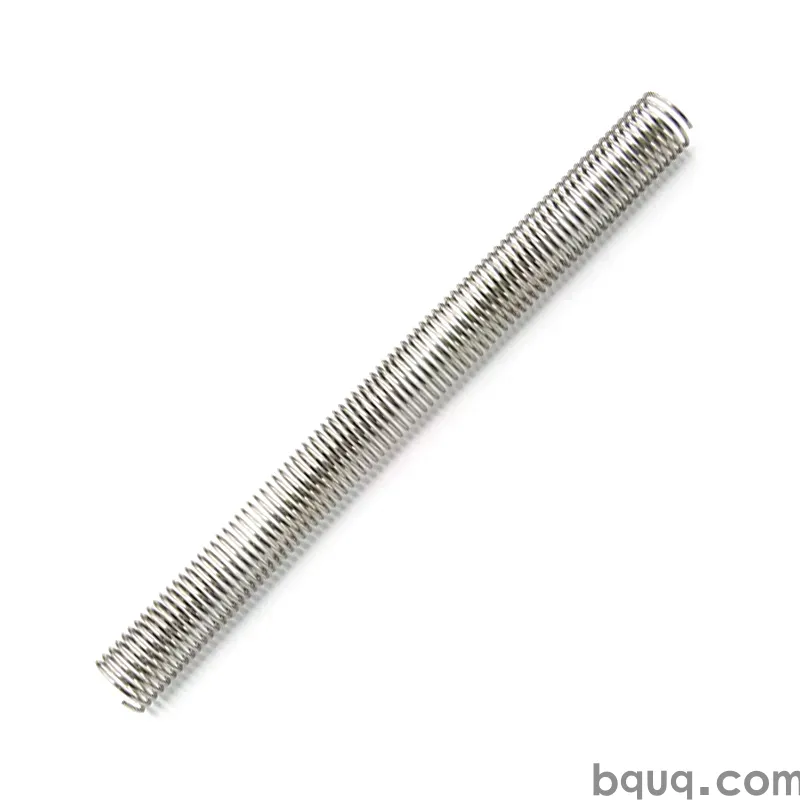

DIN 2095 è la norma tedesca per le molle elicoidali di compressione cilindriche avvolte a freddo realizzate con filo tondo. Dove ISO 10243 riguarda l'hardware per utensili, DIN 2095 riguarda la molla di compressione per uso generale.
Specifica:
| Elemento | Cosa definisce DIN 2095 |
|---|---|
| Intervallo diametro filo | Filo tondo, avvolto a freddo, in una serie di diametri definita |
| Direzione di avvolgimento | Destrorsa come standard salvo diversa specifica |
| Tipi di estremità | Chiuse, chiuse e rettificate, aperte, aperte e rettificate |
| Gradi di qualità | Gradi basati sulla strettezza delle tolleranze per diametro filo, diametro esterno, lunghezza libera e perpendicolarità |
| Tabelle di tolleranza | Scostamento ammissibile in funzione dell'indice della molla e del grado di qualità |
| Ipotesi sui materiali | Acciai per molle standard con valori di modulo definiti utilizzati nelle formule di calcolo |
Gradi di qualità spiegati
Il contributo più utile di DIN 2095 al disegno di un acquirente è il concetto di grado di qualità. Un grado più stretto costa di più perché richiede un controllo di avvolgimento più rigoroso, filo più uniforme e spesso un'operazione di rettifica sulle estremità. Il compromesso è semplice: se la vostra molla si trova in un foro con gioco generoso e il carico non è critico, un grado più lasso va bene. Se la molla posiziona un meccanismo di precisione o lavora in una pila dove la lunghezza cumulativa conta, specificate il grado più stretto.
Qui è dove la tolleranza di lunghezza della molla diventa una decisione di acquisto piuttosto che un dettaglio produttivo — la tolleranza che scrivete sul disegno determina direttamente il percorso di processo e il prezzo.
I limiti di DIN 2095
DIN 2095 presuppone filo tondo avvolto a freddo con un indice ragionevolmente convenzionale. Non copre molle di grandi dimensioni avvolte a caldo, filo rettangolare o molle con configurazioni di estremità insolite. Inoltre non garantisce un carico a una data altezza — garantisce le dimensioni e, per estensione, gli input dimensionali per un calcolo di carico. La verifica del carico è un test separato, motivo per cui il collaudo di carico delle molle appartiene al vostro piano di ispezione in entrata indipendentemente dalla norma che citate.
ISO 10243 vs DIN 2095: confronto affiancato
| Attributo | ISO 10243 | DIN 2095 |
|---|---|---|
| Tipo di prodotto | Molle a tazza con filo rettangolare | Molle elicoidali di compressione con filo tondo |
| Uso principale | Utensili da pressa, portastampi, stampi a iniezione | Macchinari generici, meccanismi, assemblaggi |
| Sezione del filo | Rettangolare / piatto | Tondo |
| Identificazione | Codice dimensionale più classe di carico codificata a colori | Dimensioni da disegno più grado di qualità |
| Guida alla deflessione | Deflessione massima come % della lunghezza libera per classe di carico | Calcolata da sollecitazione e indice |
| Materiale specificato? | No | Presuppone gradi di acciaio per molle standard |
| Acquirente tipico | Attrezzeria, progettista di stampi di tranciatura | Progettista di macchine, ingegnere componenti OEM |
| Disponibilità a catalogo | Ampiamente disponibile in dimensioni standard | Disponibile in dimensioni comuni, meno universale |
La conclusione pratica: queste due norme non competono. Uno stampo di tranciatura può contenere molle a tazza ISO 10243 per la piastra di estrazione e molle di compressione DIN 2095 per un piccolo meccanismo di ritorno, ed entrambe sono corrette al loro posto.
Quale norma si applica alla mia molla?
Ponete tre domande in ordine.
1. È una molla a tazza o una molla di compressione generale?
Se la molla si trova in una sede forata in un utensile da pressa e spinge una piastra di estrazione, è una molla a tazza. ISO 10243 è il quadro di riferimento pertinente, e dovreste acquistare da una dimensione a catalogo piuttosto che progettare da zero — lo scopo principale della norma è l'intercambiabilità.
Se la molla è una molla di compressione per uso generale in un meccanismo, il quadro di tolleranza DIN 2095 è il riferimento naturale, anche se non siete legalmente obbligati a citarlo.
2. Il disegno del mio cliente nomina una norma?
Se il disegno dice "secondo DIN 2095, grado 2", quello è il contratto. Produrre e ispezionare secondo esso. Se il disegno è silenzioso, non presumere che si applichi una norma — un disegno silenzioso significa che le dimensioni del disegno governano, e qualsiasi tolleranza non dichiarata è oggetto di negoziazione.
3. La molla è effettivamente al di fuori di entrambe le norme?
Molte molle lo sono. Molle di trazione, molle di torsione, molle coniche, molle a passo variabile e qualsiasi cosa con una forma terminale personalizzata cadono al di fuori di entrambi i documenti. Per queste, il disegno più un metodo di ispezione definito è l'unica specifica reale. Le nostre molle di torsione e molle di trazione su misura sono tipicamente costruite in questo modo: completamente a disegno, con verifica di carico e dimensionale concordata in anticipo.
Cosa non vi dicono le norme
Le norme definiscono geometria e tolleranza. Non definiscono le cose che più spesso causano guasti sul campo.
Materiale e trattamento termico
Due molle possono soddisfare la stessa norma dimensionale e avere vite a fatica estremamente diverse a seconda della lega, della qualità del filo, delle sollecitazioni residue e del trattamento di distensione. Le norme tacciono su questo perché sono documenti dimensionali.
Condizione superficiale e protezione dalla corrosione
Pallinatura, placcatura e rivestimento cambiano tutte il comportamento a fatica e la resistenza alla corrosione. Nulla di tutto ciò è nella norma dimensionale. Se la vostra molla opera all'aperto o in un ambiente con lavaggi, specificate esplicitamente la finitura — la nostra panoramica su placcatura e verniciatura a polvere delle molle copre i compromessi.
Comportamento dinamico
Sovratensione, risonanza e frequenza naturale sono preoccupazioni di progettazione, non della norma. Una molla che supera ogni controllo dimensionale può comunque fallire in un'applicazione ad alta velocità perché non è mai stata verificata per risonanza e sovratensione delle molle.
Comportamento a fine vita
Le norme non vi dicono quando una molla si assesterà, si incurverà o cederà. Questo dipende dalla sollecitazione all'altezza installata rispetto alla sollecitazione ammissibile del materiale. Se state utilizzando una molla vicino al suo limite, rivedete sovraccarico e snervamento delle molle prima di impegnarvi in un progetto.
Come BQUQ gestisce le specifiche delle molle
BQUQ (Dongguan) gestisce la produzione di molle su misura insieme a lavorazioni CNC, tranciatura di metalli e produzione di dissipatori di calore in un'unica fabbrica ISO9001, su quattro linee di produzione. Questa co-localizzazione è importante per gli acquirenti di molle perché significa che attrezzature, fissaggi e caratteristiche delle forme terminali possono essere lavorati internamente anziché esternalizzati.
Cosa chiediamo per una RFQ di molle:
| Informazione | Perché ci serve |
|---|---|
| Diametro filo e materiale | Imposta il processo di avvolgimento e le sollecitazioni ammissibili |
| Lunghezza libera e altezza a pacco | Definisce la finestra di avvolgimento e l'indice della molla |
| Diametro esterno o interno | Determina l'accoppiamento con mandrino e foro |
| Carico a una o due altezze | Ci consente di verificare la costante elastica e impostare il punto di ispezione |
| Configurazione delle estremità | Chiuse, rettificate, aperte o personalizzate |
| Ambiente operativo | Guida la scelta di finitura e materiale |
| Volume annuo e aspettativa di MOQ | Imposta l'economia di attrezzature e processo |
Se potete fornire dimensioni e un punto di carico, possiamo quotare entro 12 ore lavorative. Se avete solo un ingombro e un requisito di forza, possiamo proporre un progetto — si applica un MOQ flessibile, quindi sia una tiratura prototipo che una produzione sono punti di partenza validi.
Per le molle di compressione standard a filo tondo, consultate la nostra pagina di capacità molle di compressione. Per qualsiasi cosa con una forma terminale personalizzata o geometria non standard, inviate direttamente il disegno.
Domande frequenti
D: ISO 10243 è obbligatoria per le molle a tazza?
R: No. ISO 10243 è una norma dimensionale e di classe di carico, non un requisito legale. Diventa obbligatoria solo quando il vostro disegno, la specifica del vostro cliente o il vostro catalogo di utensili la invocano. In pratica, la maggior parte dei progettisti di utensili da pressa la utilizza volontariamente perché garantisce l'intercambiabilità — una molla di ricambio di qualsiasi fornitore conforme si adatterà alla stessa sede e fornirà la stessa classe di carico.
D: Una molla può essere conforme sia a ISO 10243 che a DIN 2095?
R: Non in modo significativo. ISO 10243 è scritta attorno al filo rettangolare, DIN 2095 attorno al filo tondo. Una singola molla non può avere entrambe le sezioni trasversali, quindi le due norme descrivono famiglie di prodotti diverse. Un assieme di stampo può contenere molle conformi a ciascuna norma in posizioni diverse, ma nessuna singola molla è conforme a entrambe simultaneamente.
D: Cosa cambia effettivamente il grado di qualità DIN 2095?
R: Cambia lo scostamento ammissibile su diametro filo, diametro esterno, lunghezza libera e perpendicolarità. Un grado più stretto significa controllo di avvolgimento più rigoroso, filo in entrata più uniforme e spesso estremità rettificate. Il risultato funzionale è una migliore ripetibilità dimensionale in una pila o in un foro. Scegliete il grado in base a quanta variazione cumulativa può assorbire il vostro assemblaggio.
D: Ho bisogno di una norma se la mia molla è completamente personalizzata?
R: No, e citarne una può creare confusione. Per una molla personalizzata, il disegno è la specifica. Indicate ogni dimensione, il carico alle altezze che vi interessano, la configurazione delle estremità, il materiale, la finitura e il metodo di ispezione. Aggiungete una nota che le tolleranze non specificate seguono un default nominato — quella singola riga previene la maggior parte delle controversie.
D: Come verifico che una molla soddisfi la norma che ho specificato?
R: Misurate le dimensioni che la norma controlla e testate il carico alle altezze specificate. Per le molle a tazza, confermate il codice dimensionale, la lunghezza libera e la classe di carico piuttosto che fidarvi del colore della vernice. Per le molle DIN 2095, controllate le dimensioni del grado di qualità. Il collaudo di carico a una o due altezze cattura la maggior parte delle non conformità che i soli controlli dimensionali mancherebbero.
