Collaudo a carico delle molle: metodi di controllo qualità e criteri di accettazione
Risposta breve: il collaudo a carico verifica che una molla eroghi la forza per cui è stata progettata, non solo le dimensioni con cui è stata disegnata. Un lotto di produzione è accettato quando il carico misurato a una deflessione specificata rimane entro la tolleranza di disegno — tipicamente ±10% per molle commerciali e ±5% per molle di precisione — e quando la costante elastica, la lunghezza libera e il set sono coerenti in tutto il campione. Collaudare su uno strumento calibrato forza-spostamento, campionare secondo un piano definito (comunemente 5–10 pezzi per lotto per controlli dimensionali/di carico) e registrare il carico in 2–3 punti lungo la curva anziché un singolo valore. BQUQ collauda a carico le molle nella stessa area produttiva ISO9001 a Dongguan dove vengono lavorate, stampate e formate, con preventivi restituiti in 12 ore lavorative.
Perché i soli controlli dimensionali non dimostrano che una molla funziona
Una molla può misurare perfettamente — diametro del filo a nominale, diametro esterno a nominale, lunghezza libera a nominale — e comunque fallire nell'assemblaggio. Il motivo è che il carico è funzione di diverse variabili contemporaneamente: diametro del filo alla quarta potenza, numero di spire attive, diametro medio della spira e modulo di taglio del materiale. Una deriva del 2% nel diametro del filo, invisibile rispetto a una tolleranza di ±0,05 mm, sposta il carico di circa l'8%. Una singola spira attiva in più sposta la costante elastica di diversi punti percentuali. Materiale da una colata diversa, o una spira che non è stata distesa termicamente in modo identico, sposta l'intera curva.
Ecco perché il controllo qualità delle molle è costruito attorno alla curva forza-spostamento. Le dimensioni dicono che la molla è stata realizzata secondo il disegno; il collaudo a carico dice che si comporterà come l'assemblaggio si aspetta.
Per uno sguardo più approfondito su come interagiscono queste variabili geometriche, consultate il nostro articolo su indice e sollecitazione della molla, che spiega perché l'indice determina sia la sollecitazione sia la producibilità.
Cosa misura effettivamente un collaudo a carico di una molla?
Tre grandezze contano in quasi ogni discussione sull'accettazione delle molle.
Carico a una lunghezza (o carico a una deflessione)
La forza necessaria per comprimere (o estendere) la molla a un'altezza installata specificata. Questo è il singolo numero di accettazione più utile perché rispecchia direttamente la condizione di esercizio. Una molla di compressione specificata come "12,5 N a 15 mm di altezza installata" dovrebbe essere collaudata esattamente a quell'altezza.
Costante elastica
La pendenza della curva forza-spostamento, espressa in N/mm o lbf/in. La costante elastica viene solitamente calcolata tra due punti di misura anziché in un singolo punto, il che riduce l'effetto dell'assestamento delle spire terminali e del rumore di misura. Per una molla lineare, la costante elastica dovrebbe essere stabile in tutto il campo di lavoro.
Lunghezza libera e set
La lunghezza libera viene misurata prima e dopo la ciclatura. Una molla che perde lunghezza dopo la prima compressione ha subito un "set" — deformazione permanente dovuta a sollecitazioni che superano il limite elastico del materiale. Un certo set è normale nel primo ciclo; un set eccessivo o continuo è un difetto.
Controlli aggiuntivi che spesso accompagnano il collaudo a carico
| Controllo | Cosa rileva | Metodo tipico |
|---|---|---|
| Altezza a pacco | Impaccamento delle spire prima della corsa di progetto | Calibro / comparatore di altezza |
| Squadratura delle estremità | Carico laterale, instabilità, appoggio irregolare | Calibro di squadratura, ottico |
| Perpendicolarità | Disallineamento in assemblaggio | Attrezzatura con comparatore a quadrante |
| Condizione superficiale | Cricche, saldature, segni di utensile | Visivo, ingrandimento 10x |
| Spessore del rivestimento | Durata anticorrosione insufficiente | Micrometro prima/dopo, o calibro |
| Stato di sollecitazione residua | Durata a fatica | Verifica della pallinatura (Almen) |
Quale metodo di collaudo specificare?
Il metodo giusto dipende dal volume, dalla tolleranza e da come viene utilizzata la molla. La tabella seguente confronta le opzioni comuni.
| Metodo | Principio | Ideale per | Limitazioni |
|---|---|---|---|
| Banco di carico manuale con cella di carico | Comprimere fino a battuta, leggere la forza | Bassi volumi, tolleranze strette, approvazione prototipi | Lento; appoggio dipendente dall'operatore |
| Macchina di prova forza-spostamento motorizzata | Curva continua, costante elastica calcolata automaticamente | Campionamento in produzione, molle con costante critica | Costo dell'attrezzatura più elevato |
| Cella di carico + stazione in linea con LVDT | Ispezione al 100% o ad alta percentuale | Alti volumi di tipo automobilistico | Costo di attrezzaggio; tempo ciclo |
| Massa morta / massa appesa | Una massa nota deflette la molla | Molle di estensione semplici, controlli sul campo | Grossolano; un solo punto |
| Compressione a pacco + rilascio | Variazione di set e lunghezza libera | Molle avvolte a caldo e per impieghi gravosi | Distruttivo per il campione |
| Banco di fatica con monitoraggio del carico | Decadimento del carico nel numero di cicli | Applicazioni critiche per la durata | Lunga durata della prova |
Per la maggior parte degli acquirenti B2B che si riforniscono da una fabbrica di molle cinese, la combinazione pratica è una macchina di prova forza-spostamento motorizzata per il campionamento più un'attrezzatura di carico go/no-go per lo screening al 100% sui particolari critici. Questo fornisce una curva completa per il registro tecnico e un pass/fail rapido in linea.
Come si impostano criteri di accettazione solidi?
I criteri di accettazione dovrebbero essere scritti nel disegno, non negoziati a posteriori. Un disegno di molla ben specificato include:
- Carico a una o due altezze di riferimento, con tolleranza (es. 18,0 N ±1,0 N a 20,0 mm)
- Costante elastica, con tolleranza (es. 1,20 N/mm ±8%)
- Lunghezza libera, con tolleranza
- Altezza a pacco come massimo
- Metodo di prova e definizione dell'attrezzatura — in particolare il diametro del piatto di compressione, perché l'attrito e il contatto delle spire terminali modificano le letture
- Requisito di set / presetting, se la molla verrà installata a un'altezza superiore alla sua lunghezza libera come avvolta
Una regola pratica utile per le bande di tolleranza:
| Classe di molla | Tolleranza sul carico | Tolleranza sulla costante elastica | Applicazione tipica |
|---|---|---|---|
| Commerciale | ±10% | ±10% | Coperchi, chiusure, ferramenta generica |
| Precisione | ±5% | ±5% | Valvole, connettori, strumenti |
| Alta precisione | ±3% o più stretta | ±3% | Dispositivi medici, attuatori di precisione |
Una tolleranza più stretta di ±3% è raggiungibile ma richiede un controllo più stretto del diametro del filo, regolazione della costante in processo e spesso collaudo al 100% — tutto ciò aumenta il costo unitario. Gli acquirenti dovrebbero specificare la banda più larga che l'assemblaggio tollera effettivamente.
Piani di campionamento: quante molle collaudare?
Il campionamento dovrebbe corrispondere alla conseguenza del guasto, non alla comodità dell'ispettore.
Definizione del lotto
Definire un lotto come molle provenienti da una colata di filo, un setup di macchina e una corsa di produzione continua. Mescolare setup diversi in un unico lotto nasconde la variazione.
Approcci di campionamento comuni
| Dimensione del lotto | Campione dimensionale + di carico | Note |
|---|---|---|
| Meno di 500 pz | 5 pz | Aggiungere 2 pz per prova di set distruttiva |
| 500–5.000 pz | 8–13 pz | Secondo un piano in stile AQL, inasprito su nuovo setup |
| 5.000–50.000 pz | 13–20 pz | Considerare SPC sul carico a una lunghezza |
| Oltre 50.000 pz | SPC + curva completa periodica | Carta di controllo su carico e lunghezza libera |
Per molle critiche per la sicurezza o per la vita, il campionamento non è sufficiente — specificare lo screening del carico al 100%. Su una macchina di prova motorizzata con un alloggiamento personalizzato, lo screening al 100% di piccole molle di compressione è realistico alle velocità di produzione, ed è l'unico modo per garantire che ogni unità rispetti la finestra di carico.
Approvazione del primo articolo e del setup
Ogni nuovo utensile, nuova colata di filo o regolazione significativa della macchina dovrebbe attivare un'ispezione del primo articolo con una curva forza-spostamento completa, non solo un singolo punto di carico. La curva mostra se la molla è lineare, se le estremità appoggiano correttamente e se la costante elastica corrisponde all'intento progettuale. Una volta approvata la curva, il campionamento in produzione può essere ridotto a controlli del carico a una lunghezza.
Dove si inserisce il collaudo a carico in un flusso QC completo
Il collaudo a carico è una porta in una sequenza. Un flusso QC robusto per le molle è simile a questo:
1. Ispezione del filo in ingresso — diametro, trazione, rivestimento, rintracciabilità della colata
2. Approvazione del setup — primo articolo con curva completa e rapporto dimensionale
3. Controlli in processo — lunghezza libera e carico a una lunghezza a intervalli definiti
4. Verifica post-lavorazione — dopo distensione termica, pallinatura, rivestimento o presetting a caldo
5. Ispezione finale — campionamento secondo piano, con carico, dimensioni e visivo
6. Documentazione — rapporto di ispezione con valori reali, non solo pass/fail
Il passo 4 conta più di quanto la maggior parte degli acquirenti si aspetti. La distensione termica e il rivestimento spostano leggermente il carico. Una molla che passa prima del rivestimento può trovarsi al limite della tolleranza dopo. Collaudare dopo l'ultimo passo di processo è l'unico modo per certificare la condizione consegnata.
Se state risolvendo il problema di una molla che ha superato l'ispezione ma è fallita sul campo, la nostra guida all'analisi dei guasti delle molle esamina le cause principali comuni, dall'infragilimento da idrogeno all'innesco della fatica.
Errori comuni nel collaudo a carico delle molle
Collaudare all'altezza sbagliata. L'altezza di riferimento deve corrispondere all'altezza installata nell'assemblaggio. Una molla collaudata a lunghezza libera più 10 mm non dice nulla se viene installata a 6 mm.
Ignorare gli effetti dell'attrezzatura. Il diametro, la planarità e il parallelismo del piatto di compressione modificano la lettura. Due laboratori che collaudano la stessa molla su attrezzature diverse possono discordare di diversi punti percentuali. Specificare l'attrezzatura nel disegno.
Usare un solo punto per giudicare la costante elastica. Una singola lettura di carico non può distinguere una molla rigida con lunghezza libera corta da una molla morbida con lunghezza libera lunga. Collaudare sempre in due punti.
Saltare la prova di set. Per molle installate oltre la loro lunghezza come avvolta, il presetting fa parte della specifica. Misurare la lunghezza libera prima e dopo il primo ciclo di compressione.
Non registrare i valori reali. Un timbro pass/fail non fornisce dati di tendenza. I numeri reali permettono di rilevare la deriva prima che diventi uno scarto.
Collaudare dopo il passo di processo sbagliato. Come notato sopra, collaudare sempre nella condizione consegnata.
Come BQUQ gestisce il collaudo a carico delle molle
BQUQ gestisce quattro linee di produzione in un'unica fabbrica a Dongguan — lavorazione CNC, tranciatura/stampaggio metalli, molle su misura e dissipatori di calore — sotto un unico sistema qualità ISO9001. Le molle vengono formate, distese termicamente e collaudate a carico nella stessa area, il che significa che le variazioni di processo sono visibili immediatamente anziché dopo una spedizione.
Per i programmi sulle molle forniamo tipicamente:
- Ispezione del primo articolo con curva forza-spostamento completa
- Verifica del carico a una lunghezza e della costante elastica rispetto al disegno
- Controlli di lunghezza libera, altezza a pacco e squadratura
- Verifica del set / presetting dove specificato
- Rapporti di ispezione con valori misurati reali
- MOQ flessibile così i lotti prototipo e pilota possono essere validati prima dell'impegno in volume
La capacità di lavorazione CNC in sede raggiunge ±0,005 mm, il che supporta le attrezzature strette e gli alloggiamenti di prova da cui dipende un collaudo a carico accurato. I preventivi vengono restituiti entro 12 ore lavorative.

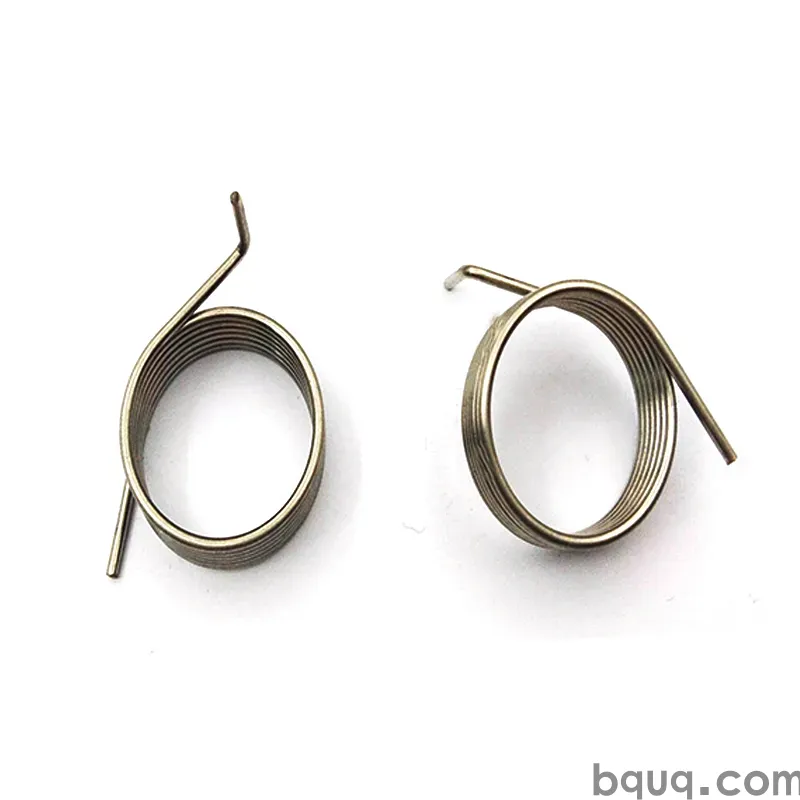

Pagine prodotto correlate: molle di compressione, molle di estensione su misura e molle di torsione.
Se anche le vostre molle hanno durata limitata, le nostre note sul processo di presetting a caldo spiegano come il presetting controllato stabilizzi il carico e migliori le prestazioni a fatica.
Domande frequenti
D: Qual è la tolleranza standard per il carico di una molla?
R: Non esiste uno standard universale. Le molle commerciali sono comunemente specificate a ±10% sul carico, le molle di precisione a ±5% e le molle ad alta precisione a ±3% o più stretto. La tolleranza corretta è la banda più larga che il vostro assemblaggio può tollerare, perché stringerla aumenta il costo unitario attraverso un controllo più stretto del filo e un'ispezione maggiore. Scrivete sempre la tolleranza e l'altezza di riferimento sul disegno.
D: Quante molle dovrebbero essere collaudate per lotto?
R: Per lotti inferiori a 500 pezzi, cinque campioni sono una base comune. Per 500–5.000 pezzi, da otto a tredici campioni. Al di sopra, il controllo statistico di processo sul carico a una lunghezza è più efficace di campioni numerosi. Le molle critiche per la sicurezza dovrebbero essere sottoposte a screening del carico al 100% anziché a campionamento. Definite un lotto come una colata di filo e un setup continuo.
D: Il collaudo a carico può essere eseguito senza distruggere la molla?
R: Sì. I collaudi di carico a una lunghezza e della costante elastica sono non distruttivi finché si rimane entro il campo di lavoro progettato. Solo la prova di set, la compressione ad altezza a pacco e la prova di fatica consumano il campione. Il collaudo non distruttivo significa che gli stessi pezzi campionati possono anche essere misurati dimensionalmente, il che migliora la correlazione tra i dati di carico e quelli geometrici.
D: Perché la mia molla supera l'ispezione ma fallisce in assemblaggio?
R: Le cause più comuni sono il collaudo a un'altezza diversa da quella installata, differenze di attrezzatura tra il produttore di molle e la vostra linea, spostamento del carico dopo rivestimento o distensione termica, e set che si verifica solo dopo ciclature ripetute. Specificate l'altezza installata, l'attrezzatura e la condizione consegnata, e richiedete valori misurati reali anziché timbri pass/fail.
D: La temperatura influisce sul collaudo a carico delle molle?
R: Sì. I materiali delle molle perdono modulo all'aumentare della temperatura, quindi il carico a una data deflessione diminuisce. I collaudi standard vengono eseguiti a temperatura ambiente, tipicamente 20–25°C. Se la vostra applicazione funziona a caldo o a freddo, indicate la temperatura di esercizio sul disegno in modo che la molla possa essere progettata e collaudata con il modulo corretto, e affinché le condizioni della sala prove siano controllate.
