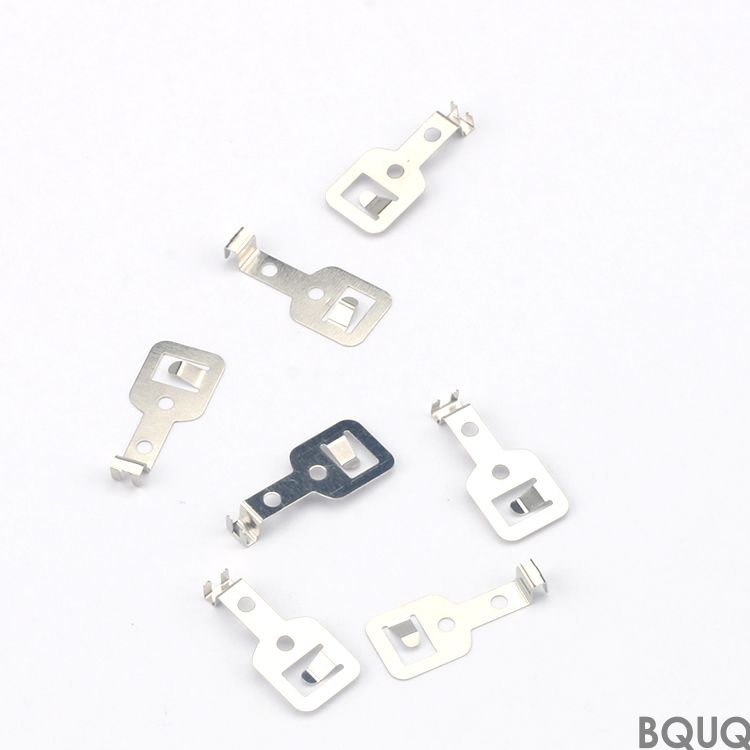

Questo è uno shrapnel in stampaggio metallico — un contatto a molla o clip formato con precisione tramite stampi progressivi ad alta velocità nel nostro stabilimento di Dongguan. Ricevi un componente con tolleranza ±0,01mm sulle superfici critiche, durezza di 45–52 HRC e tempi di consegna di 12 giorni lavorativi dall'approvazione del disegno. BQUQ gestisce da 20 anni linee di lavorazione CNC e stampaggio, quindi ogni shrapnel viene spedito privo di bave e pronto per l'assemblaggio.
I componenti shrapnel dipendono interamente dalla loro rigidità elastica. Utilizziamo stampi progressivi multi-stazione — da 16 a 24 stazioni — dove ogni fase piega, conia e punzona con incrementi controllati. Questo evita cricche da incrudimento e garantisce una curva di forza costante su 100.000 pezzi. Il nostro acciaio per stampi è D2 o M2, rettificato con finitura superficiale Ra 0,2µm. La precisione dello stampo si traduce direttamente nella ripetibilità del vostro componente: manteniamo planarità entro 0,02mm su una lunghezza di 30mm e misuriamo la forza della molla con una cella di carico da 2kN prima che ogni lotto lasci lo stabilimento.
Teniamo a magazzino tre leghe principali per lo stampaggio di shrapnel: acciaio inossidabile 301 (full hard), berillio-rame (C17200, invecchiato a 38–42 HRC) e acciaio per molle 65Mn. Per applicazioni ad alto ciclo, aggiungiamo una ricottura di distensione a 315°C per 45 minuti dopo lo stampaggio — questo elimina le tensioni residue e previene il cedimento per fatica. Se il vostro disegno richiede una durezza specifica, possiamo regolare i parametri di rinvenimento: il 65Mn raggiunge 44–50 HRC, mentre l'acciaio 301 SS si attesta a 40–46 HRC. Offriamo anche nichelatura chimica (0,5–1,5µm) o doratura flash (0,1–0,3µm) per la resistenza alla corrosione sulle superfici di contatto.
Nessuno shrapnel lascia lo stabilimento senza un controllo in tre fasi. Prima, eseguiamo una scansione ottica al 100% per l'altezza delle bave (limite: 0,03mm max) e graffi superficiali. Secondo, campioniamo 5 pezzi per lotto (secondo AQL 2.5) per la verifica con macchina di misura a coordinate (CMM) — questo controlla posizioni dei fori, angoli di piega e lunghezza totale a ±0,01mm. Terzo, testiamo la forza della molla su un dispositivo personalizzato: ogni campione deve rientrare entro ±10% del carico specificato a una deflessione definita. Inviamo un rapporto di ispezione digitale con foto e curve di forza per ogni lotto, anche per un singolo prototipo.
Per 1 a 500 pezzi, utilizziamo uno stampo morbido modulare — tagliato da P20 pre-temprato, con consegna in 5 giorni e costo dello stampo di $300–$800. Per volumi superiori a 5.000 pezzi all'anno, investiamo in uno stampo progressivo in carburo di tungsteno — dura 5–10 milioni di colpi prima della riaffilatura e il prezzo per pezzo scende del 40% rispetto allo stampo morbido. Conserviamo il vostro stampo nel nostro magazzino attrezzi climatizzato, gratuitamente, per 5 anni. Se successivamente modificate il design, i costi di modifica dello stampo sono quotati solo al tempo macchina effettivo.
Lo shrapnel spesso richiede più del semplice stampaggio. Aggiungiamo operazioni secondarie internamente: piega di fondo a 90°±0,5°, arricciatura laterale per contatto con filo e rivettatura di una punta di contatto in argento (spessore 0,3mm) per commutazione a bassa resistenza. Eseguiamo anche saldatura per resistenza di una linguetta in rame dorato sul corpo dello shrapnel — la resistenza della saldatura supera 15N di forza di trazione. Queste operazioni vengono eseguite su piegatrici CNC dedicate e saldatrici a punti, con lo stesso controllo ±0,01mm della fase di stampaggio. Ricevete un sotto-assieme finito, non un componente stampato grezzo.
Tempistica tipica per uno shrapnel personalizzato: 1 giorno per feedback DFM e preventivo, 2 giorni per stampo morbido (se sotto i 500 pezzi), 7 giorni per stampo in carburo (se oltre 5.000 pezzi) e 3–5 giorni per produzione e ispezione. Questo porta un ordine standard a 12 giorni lavorativi totali. Trasporto aereo verso la costa ovest degli Stati Uniti richiede 3 giorni (DDP, nessuna tassa doganale nascosta); trasporto marittimo 18–25 giorni. Operiamo su turno 24/5, quindi gli ordini urgenti possono ridurre i tempi a 7 giorni con un sovrapprezzo del 15% — ma non saltiamo mai l'ispezione per risparmiare tempo.
Il prezzo unitario è determinato da tre fattori: spessore del materiale (0,1mm vs. 0,5mm cambia la velocità di stampaggio da 400 a 150 colpi al minuto), classe di tolleranza (±0,01mm richiede una velocità macchina inferiore del 30%) e finitura superficiale (una lucidatura a specchio Ra 0,1µm aggiunge $0,02 per pezzo). Per ridurre i costi, specificate solo le tolleranze di cui avete realmente bisogno — una tolleranza ±0,05mm su un foro non critico può ridurre il prezzo del 18%. Inoltre, raggruppate più varianti di design in un unico stampo per condividere i costi dell'attrezzatura. Forniamo una tabella di ripartizione dei costi con ogni preventivo, così vedete esattamente dove vanno i soldi.
| Specifica | Capacità / Standard BQUQ |
|---|---|
| Intervallo spessore materiale | 0,05 mm – 2,0 mm |
| Materiali di stampaggio | 65Mn, 301 SS, C17200 BeCu, ottone, bronzo fosforoso |
| Durezza (componente finale) | 45–52 HRC (65Mn), 38–42 HRC (BeCu), 40–46 HRC (301 SS) |
| Tolleranza dimensioni critiche | ±0,01 mm (angoli di piega ±0,5°) |
| Finitura superficiale (Ra) | 0,2 µm standard, opzione lucidata 0,1 µm |
| Planarità (per 30 mm di lunghezza) | 0,02 mm max |
| Limite altezza bave | 0,03 mm max |
| Costanza forza molla | ±10% del carico specificato alla deflessione definita |
| Tempi di consegna (prototipo / produzione) | 5 giorni / 12 giorni dall'approvazione del disegno |
| MOQ | Nessun MOQ — prototipi da 1 pezzo |
Nessun MOQ — accettiamo un singolo prototipo per test e pagate solo i pezzi ordinati, senza costi di attrezzaggio.
Sì, adattiamo il raggio dello stampo al vostro disegno, ma raccomandiamo un raggio di piega interno minimo di 1x lo spessore del materiale per evitare cricche da stress.
Utilizziamo lo stesso stampo per ogni lotto, eseguiamo un controllo statistico di processo (SPC) sulle dimensioni e ricertifichiamo lo stampo ogni 50.000 colpi.
Per stampi esistenti, possiamo spedire in 5 giorni con trasporto aereo; per nuova attrezzatura, 9 giorni con priorità (sovrapprezzo del 15%) — ma l'ispezione non viene mai bypassata.
Ottenete un preventivo definitivo entro 12 ore. Inviate il vostro disegno a sc@bquq.com o via WhatsApp al +86 13713157787. Rispondiamo con feedback DFM, ripartizione dei costi e data di consegna — senza impegno. Per maggiori informazioni sulla manutenzione degli stampi, leggete la nostra guida alla selezione degli utensili da taglio CNC. Per capire quanto strette possiamo mantenere le tolleranze, consultate la guida alle tolleranze di lavorazione CNC.
BQUQ è uno specialista in stampaggio metallico a Dongguan, Cina — produzione di precisione, made in China, senza MOQ. Il vostro componente, le vostre specifiche, le nostre macchine.
| Parametro | Capacità |
|---|---|
| Materiali | SPCC, SGCC, SUS301/304/316, ottone, rame, rame al berillio, bronzo fosforoso |
| Processo | Stampaggio progressivo con matrice, tranciatura fine, imbutitura profonda, piegatura, maschiatura |
| Tolleranza | ±0,01 mm standard, ±0,005 mm su richiesta |
| Superficie | Zincatura, nichelatura, stagnatura, doratura, verniciatura a polvere, passivazione, anodizzazione |
| Dimensioni Matrice | Fino a 1200 x 800 mm, presse da 16-250 ton |
| Spessore | Lamiera da 0,05 - 6,0 mm, filo da 0,1 - 8,0 mm |
| Prototipo | Attrezzatura in 7-15 giorni, nessun MOQ sui campioni |
| Ispezione | Report completo per lotto, misurazione CMM e ottica |
