Carico di contatto nelle molle per connettori e interruttori
Risposta breve: Il carico di contatto è la forza normale che una molla applica all'interfaccia elettrica — tipicamente 0,2–1,5 N per contatto per connettori a livello di scheda, 1–5 N per terminali di potenza e 0,5–3 N per interruttori a sfioramento. Deve rimanere sufficientemente alto da rompere i film di ossido e mantenere una resistenza di contatto stabile a livello di milliohm, ma sufficientemente basso da evitare usura, danni alla placcatura e forza di inserimento eccessiva. In pratica si specifica una finestra, non un valore singolo — ad esempio 1,2 N ±20% alla deflessione nominale — poi la si convalida con prove di carico a entrambi gli estremi dello stack di tolleranze. BQUQ lavora e forma queste molle a Dongguan con tolleranze di ±0,005 mm sulle lavorazioni CNC e fornisce preventivi in 12 ore lavorative.
Perché il carico di contatto conta più della rigidità nelle applicazioni elettroniche
Nella maggior parte delle applicazioni delle molle, gli ingegneri partono dalla rigidità. Nei connettori e negli interruttori, dovrebbero partire dal carico.
Un contatto di connettore è prima un dispositivo elettrico e poi un dispositivo meccanico. Il compito della molla è generare una forza normale prevedibile all'interfaccia di accoppiamento, perché è quella forza che:
- Rompe i film superficiali. Le leghe di rame formano strati di ossido e solfuro entro poche ore dall'esposizione. Una forza di contatto di circa 0,5 N o più è generalmente necessaria per fratturare quei film e stabilire un vero contatto metallo-metallo. Al di sotto di tale valore, ci si affida alla conduzione per tunneling attraverso un film sottile, e la resistenza diventa instabile.
- Stabilizza la resistenza di contatto. La resistenza di contatto diminuisce rapidamente con l'aumentare della forza a bassi carichi e si appiattisce al di sopra di circa 1 N per contatti tipici placcati in oro. Operare nella regione piatta significa che piccole variazioni di produzione non si traducono in grandi oscillazioni di resistenza.
- Resiste al fretting e alle vibrazioni. Il micro-movimento di pochi micrometri all'interfaccia causa corrosione da fretting. Una forza normale più elevata riduce l'ampiezza dello slittamento relativo, motivo per cui i connettori automobilistici e industriali specificano forze minime anziché nominali.
- Resiste ai cicli termici. La dilatazione differenziale tra alloggiamento, terminale e molla modifica la deflessione con la temperatura. Una finestra di carico con margine assorbe questa deriva.
La contropressione è altrettanto reale. Una forza eccessiva aumenta la forza di inserimento, usura la placcatura in oro, salda a freddo i contatti in stagno tenero e può deformare il pin di accoppiamento. Per un connettore multiposizione, la forza di inserimento totale scala con il numero di contatti — un connettore a 60 posizioni a 2 N per contatto richiede 120 N di forza di inserimento prima dei fattori di attrito, il che è già scomodo per un tecnico sul campo.
L'obiettivo di progetto è quindi una finestra di carico, definita a una deflessione specifica, con una tolleranza definita, misurata dopo le operazioni di placcatura e formatura che vengono effettivamente spedite.
Come viene specificato il carico di contatto su un disegno
Una specifica ben scritta per una molla per contatto elettronico contiene quattro numeri, non uno.
| Parametro | Cosa definisce | Valore tipico per l'elettronica |
|---|---|---|
| Deflessione di lavoro | Corsa dalla posizione libera alla posizione accoppiata | 0,15–0,60 mm |
| Carico di contatto alla deflessione di lavoro | Forza normale all'interfaccia elettrica | 0,3–1,5 N (segnale), 1–5 N (potenza) |
| Tolleranza di carico | Dispersione accettabile attorno al nominale | ±15% a ±25% |
| Carico minimo a fine vita | Forza dopo rilassamento e cicli | ≥ 60–70% del nominale iniziale |
Vale la pena inserire sul disegno anche due valori di supporto: l'altezza libera (o l'angolo libero per i tipi a torsione) e la sollecitazione massima alla deflessione di lavoro, espressa come percentuale dello snervamento del materiale o come sollecitazione target in MPa.
La ragione per specificare il carico anziché solo le dimensioni è che il carico è l'output funzionale. Due molle possono misurare in modo identico su un comparatore e fornire forze diverse a causa di derive nel diametro del filo, numero di spire, variazione del trattamento termico o sollecitazioni residue dalla formatura. La prova di carico cattura tutti questi aspetti contemporaneamente.
Per uno sguardo più approfondito su come rigidità e carico interagiscono in una famiglia di molle, vedere spring rate vs load.
Contatti di segnale, di potenza e per interruttori
Le tre categorie si comportano in modo sufficientemente diverso da richiedere regole separate.
Contatti di segnale (board-to-board, FFC/FPC, passo fine) operano a 0,2–1,0 N. Il rischio dominante non è la resistenza ma l'usura: bassa forza più vibrazioni più cicli di accoppiamento ripetuti consumano 0,4–0,8 µm di oro. Molti progetti a passo fine accettano 0,3 N perché la geometria del contatto utilizza una corona o un bordo affilato che concentra lo stress e perfora localmente i film.
Contatti di potenza operano a 1–5 N e talvolta oltre. Qui il fattore determinante è la densità di corrente e il calore. Una forza maggiore riduce la resistenza di costrizione, che riduce il riscaldamento I²R all'interfaccia. Un contatto a lama da 20 A a 3 N funzionerà in modo misurabilmente più fresco rispetto allo stesso contatto a 1 N.
Interruttori a sfioramento sono un ibrido. La cupola metallica o il cantilever deve fornire uno scatto netto con una forza di azionamento definita (spesso 1,0–3,5 N) e una forza di ritorno sufficientemente alta da aprire il circuito in modo affidabile. La vita dell'interruttore è dominata dal rapporto tra forza di azionamento e di rilascio e dal livello di sollecitazione nella cupola.
Materiali e geometria: da dove proviene effettivamente il carico
Il carico di contatto è il prodotto di rigidità e deflessione. Entrambe sono determinate da materiale e geometria, ed entrambe sono vincolate dal requisito elettrico.
Le leghe di rame dominano
| Materiale | Modulo tipico | Conduttività | Dove si adatta |
|---|---|---|---|
| Bronzo fosforoso (C51000, C52100) | ~110 GPa | 15–20% IACS | Contatti di segnale generici, buona vita a fatica, basso costo |
| Rame berillio (C17200, C17510) | ~128 GPa | 22–60% IACS (invecchiato) | Contatti ad alto ciclo, alta forza, piccola deflessione |
| Ottone (C26000) | ~110 GPa | 28% IACS | Basso costo, basso ciclo, forza moderata |
| Argentana | ~125 GPa | 5–10% IACS | Clip a molla e schermature, non portatori di corrente |
| Acciaio inossidabile (301, 17-7PH) | ~190–200 GPa | <3% IACS | Clip di ritenzione, dita EMI, molle non per segnale |
Il rame berillio è la scelta classica dove la forza deve essere elevata e l'ingombro ridotto, perché può essere invecchiato fino a una resistenza allo snervamento molto alta mantenendo una conduttività utile. I compromessi — incluse le questioni normative e di approvvigionamento relative al berillio — sono trattati in beryllium copper springs.
Leve geometriche
Una volta fissato il materiale, il progettista controlla il carico attraverso:
- Lunghezza e spessore della trave. Per un contatto a cantilever, il carico scala con il cubo dello spessore e inversamente con il cubo della lunghezza. Una variazione dello spessore del 10% sposta il carico di circa il 33%. Ecco perché la tolleranza sullo spessore della striscia conta più di quanto molti disegni riconoscano.
- Raggio o corona del contatto. Un contatto più affilato concentra lo stress e riduce la forza necessaria per rompere i film, al costo di una maggiore usura locale.
- Numero di spire attive nei contatti elicoidali, che imposta la rigidità linearmente.
- Precarico. Incorporare una deflessione iniziale in assemblaggio elimina il gioco libero e fa iniziare la curva carico-deflessione nella sua regione lineare.
Sollecitazione e rilassamento
Il fattore limitante di solito non è lo snervamento in assemblaggio ma il rilassamento delle sollecitazioni nel tempo e con la temperatura. Un contatto mantenuto al 70–80% dello snervamento a 85 °C perderà forza continuamente. La pratica progettuale per connettori a lunga durata è mantenere la sollecitazione di lavoro al di sotto di circa il 40–50% della resistenza allo snervamento allo 0,2% del materiale alla temperatura, oppure selezionare una lega con forte resistenza al rilassamento come il rame berillio invecchiato o un bronzo fosforoso ad alte prestazioni.
Tolleranze di produzione che influenzano il carico di contatto
Qui è dove un buon progetto incontra la realtà. Il carico di contatto è uno stack-up, e ogni elemento contribuisce.
| Fonte di variazione | Contributo tipico alla dispersione del carico | Metodo di controllo |
|---|---|---|
| Spessore della striscia | ±3–8% | Ispezione in ingresso, bobina certificata |
| Ritorno elastico in formatura | ±5–15% | Compensazione dell'attrezzatura, regolazione in stampo |
| Trattamento termico / invecchiamento | ±5–12% | Controllo del profilo del forno, verifiche di durezza |
| Spessore della placcatura | ±1–3% | Controllo del bagno, verifica XRF |
| Deflessione in assemblaggio | ±5–10% | Controllo delle attrezzature, prova di carico al 100% |
| Ripetibilità della misurazione | ±2–5% | Gauge R&R, velocità di prova definita |
Sommati casualmente, questi producono facilmente una dispersione di carico del ±20% — che è esattamente il motivo per cui ±20% è una tolleranza di disegno realistica e ±5% non lo è, a meno che non si sia preparati a testare e selezionare al 100%.
Due conseguenze pratiche:
1. Specificare il carico a una deflessione che si può effettivamente misurare. Se il disegno dice "1,2 N a 0,4 mm" ma l'attrezzatura di prova misura all'altezza libera, il numero è privo di significato.
2. Decidere presto se serve una prova di carico al 100%. Per parti critiche per la sicurezza o ad alto volume per applicazioni automobilistiche, la prova di carico automatizzata al 100% con selezione pass/fail è standard. Per l'elettronica di consumo, il campionamento statistico con SPC sul processo di formatura è di solito sufficiente. L'approccio di BQUQ a questo è descritto in spring load testing.
Come si misura il carico di contatto
Tre metodi coprono la maggior parte delle esigenze di produzione.
Prova forza–deflessione. Un supporto motorizzato porta la molla o il contatto a una deflessione definita e registra la forza. Questo fornisce la curva completa, dalla quale si legge il carico alla deflessione di lavoro, la rigidità e qualsiasi non linearità. La velocità conta: testare a 50 mm/min e 5 mm/min può dare risultati diversi su parti placcate o rivestite con polimeri.
Prova di carico a altezza. Un controllo più semplice e veloce: comprimere fino a un arresto meccanico e leggere la forza. Adatto per la selezione ad alto volume dove conta solo un punto della curva.
Prova di resistenza di contatto in situ. Il test funzionalmente più onesto: accoppiare il connettore, far passare una corrente definita (tipicamente 100 mA max per evitare riscaldamento) e misurare la caduta di millivolt attraverso l'interfaccia. Questo convalida che la finestra di carico fornisca effettivamente una resistenza stabile dopo placcatura, cicli termici e cicli di accoppiamento.
Una specifica pronta per la produzione di solito abbina una prova di carico meccanico a un controllo periodico della resistenza, perché una molla può superare la prova di carico e fallire comunque elettricamente se la geometria del contatto o la placcatura sono errate.
Checklist di progettazione per molle per connettori e interruttori
Prima di rilasciare un disegno, confermare:
- Il carico di contatto è specificato alla deflessione di lavoro, con una tolleranza non più stretta di quanto il processo possa mantenere.
- È indicato il carico minimo a fine vita, tenendo conto del rilassamento alla massima temperatura di esercizio.
- La sollecitazione di lavoro è al di sotto della soglia sicura per il rilassamento per la lega scelta.
- L'altezza libera o l'angolo libero è specificato con una tolleranza che il processo di formatura può rispettare.
- Sono indicati il temper e la direzione del grano rispetto alla linea di piegatura.
- La placcatura è specificata per spessore e tipo, con una nota solo sull'interfaccia di contatto.
- Il metodo di prova, la deflessione dell'attrezzatura e la velocità di prova sono definiti sul disegno o in una specifica di riferimento.
- Sono indicati la vita ai cicli di accoppiamento e qualsiasi requisito di cicli termici.

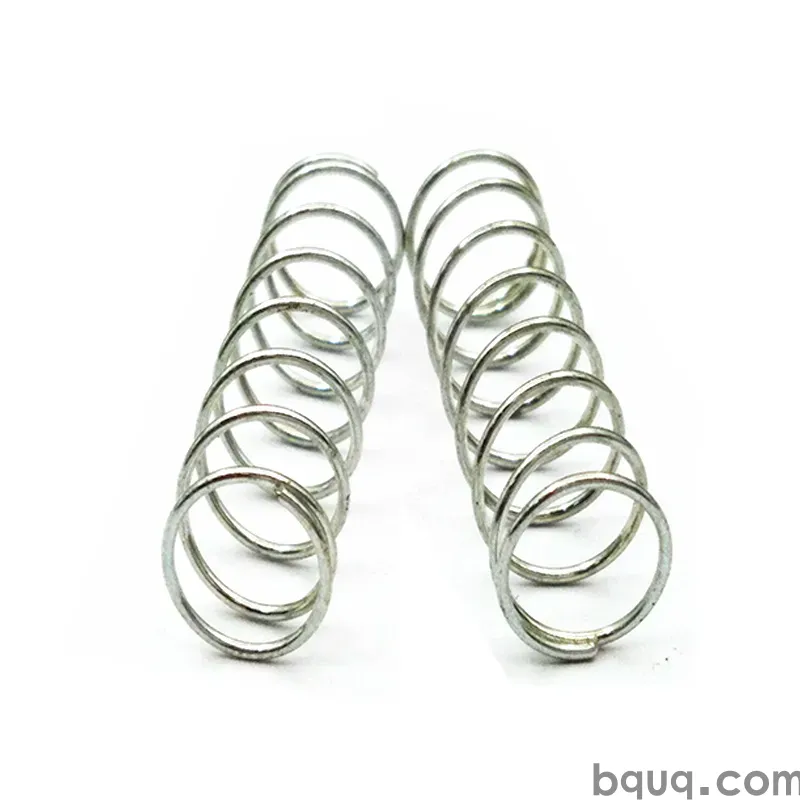

Per contatti elicoidali e a spirale, si applica la stessa disciplina con la rigidità sostituita alla rigidezza della trave — vedere compression springs per la famiglia geometrica standard, e extension custom springs dove il contatto è tirato anziché spinto. I detent per interruttori rotativi e i contatti multiposizione di solito rientrano nella famiglia delle torsion springs.
Lavorare con un produttore di molle sul carico di contatto
La modalità di guasto più comune nell'approvvigionamento di molle per contatti elettronici è un disegno che specifica le dimensioni ma non la funzione. Il fornitore produce quindi parti che misurano correttamente e falliscono sul campo.
Una breve specifica funzionale — carico alla deflessione, tolleranza, metodo di prova e minimo a fine vita — elimina la maggior parte di questo rischio e consente al produttore di scegliere il percorso di processo. Consente anche di dirti onestamente se il tuo obiettivo è raggiungibile: una finestra di carico del ±10% su un cantilever in bronzo fosforoso spesso 0,15 mm con una deflessione di 0,3 mm è una proposta molto diversa dalla stessa finestra su una parte spessa 0,5 mm.
BQUQ gestisce quattro linee di produzione in un unico stabilimento a Dongguan che coprono lavorazioni CNC, tranciatura metallica, molle su misura e dissipatori di calore, il che significa che le molle di contatto possono essere tranciate, formate, trattate termicamente e testate sotto carico senza uscire dall'edificio. Le lavorazioni CNC mantengono ±0,005 mm dove la geometria del contatto lo richiede. I preventivi tornano in 12 ore lavorative e il MOQ è sufficientemente flessibile per prototipi e lotti pilota.
Domande frequenti
D: Qual è un carico di contatto tipico per un connettore board-to-board?
R: La maggior parte dei connettori board-to-board a passo fine e FFC/FPC opera a 0,2–1,0 N per contatto, con 0,4–0,6 N come nominale comune. I contatti di potenza nella stessa famiglia possono operare a 1–5 N. Il valore dipende dalla geometria del contatto, dalla placcatura e dal numero di cicli di accoppiamento richiesti. Specificare sempre una finestra anziché un numero singolo.
D: Quanto stretta può essere effettivamente mantenuta una tolleranza di carico di contatto da un produttore di molle?
R: Per contatti in striscia formati, ±20% è routine e ±15% è raggiungibile con buone attrezzature e regolazione in stampo. Più stretto di ±10% richiede generalmente una prova di carico automatizzata al 100% e selezione, il che aggiunge costo. Le molle a compressione elicoidali possono spesso mantenere ±10% sulla rigidità più facilmente di quanto i contatti formati mantengano ±10% sul carico.
D: Una forza di contatto più elevata significa sempre una resistenza di contatto più bassa?
R: No. La resistenza diminuisce rapidamente con la forza fino a circa 1 N per contatti placcati in oro, poi si appiattisce. Oltre quel punto, la forza extra offre molto poco elettricamente mentre aumenta usura, forza di inserimento e danni alla placcatura. L'obiettivo è posizionarsi nella regione piatta con margine, non massimizzare la forza.
D: Cosa causa la diminuzione del carico di contatto durante la vita di un connettore?
R: Il rilassamento delle sollecitazioni nel materiale della molla è la causa principale, guidato dalla temperatura e dal rapporto tra sollecitazione di lavoro e resistenza allo snervamento. Anche l'usura da fretting e il trasferimento di placcatura all'interfaccia degradano le prestazioni. Mantenere la sollecitazione di lavoro al di sotto di circa il 40–50% dello snervamento alla temperatura e scegliere una lega con buona resistenza al rilassamento limita la diminuzione.
D: BQUQ può produrre molle di contatto a un carico specificato anziché solo a dimensioni?
R: Sì. Inviare la deflessione di lavoro, il carico target, la tolleranza e il metodo di prova, e BQUQ selezionerà materiale e percorso di processo per raggiungerli, quindi verificherà con prove di carico. Quattro linee di produzione in un unico stabilimento ISO9001 a Dongguan coprono tranciatura, formatura, trattamento termico e collaudo. I preventivi vengono emessi entro 12 ore lavorative.
