Progettare molle per carichi dinamici e risonanza
Risposta breve: Progettare per carichi dinamici mantenendo la frequenza naturale della molla almeno 15–20 volte la frequenza di eccitazione, limitando lo sforzo di taglio corretto in modo da non superare il limite di fatica e controllando l'onda di surge con più spire attive, filo più grande o smorzamento aggiunto. In pratica, una molla di compressione in acciaio con diametro medio 25 mm, filo 3 mm e 8 spire attive risuona vicino a 90–130 Hz; se la vostra macchina la eccita a 50 Hz, dovete cambiare la geometria, non solo il materiale. BQUQ lavora e avvolge tali molle in un'unica fabbrica ISO9001 a Dongguan, preventivi in 12 ore lavorative.
La progettazione statica di una molla è un problema a due variabili: forza e deflessione. La progettazione dinamica aggiunge altre due variabili — tempo e frequenza — ed è qui che iniziano la maggior parte dei guasti sul campo. Una molla che supera ogni verifica statica può comunque rompersi in poche centinaia di migliaia di cicli perché viene azionata vicino alla propria frequenza naturale, perché lo sforzo all'interno della spira supera il limite di fatica, o perché un'onda di surge impila le spire fino al contatto solido in velocità.
Questo articolo copre il flusso di lavoro ingegneristico: calcolo della frequenza naturale, evitamento della risonanza, controllo dell'onda di surge, smorzamento, limiti di sforzo a fatica e le tolleranze di produzione che rendono ripetibili le prestazioni dinamiche. Tutti i valori sono tipici e indicativi; i valori finali dipendono dalla vostra geometria specifica, dal materiale e dal ciclo di lavoro.
Perché i carichi dinamici rompono molle che superano le verifiche statiche?
Una verifica statica pone una domanda: la molla si deflette alla lunghezza richiesta senza superare lo sforzo ammissibile? Una verifica dinamica pone una domanda più difficile: la molla sopravvive a milioni di cicli a quello sforzo, a quella frequenza, in quell'ambiente?
Tre meccanismi causano la maggior parte dei guasti dinamici:
- Cricche di fatica. Lo sforzo di taglio ciclico inizia una cricca sul diametro interno della spira, tipicamente nel punto di massima curvatura. Le cricche si propagano fino alla separazione del filo. La superficie di frattura mostra di solito una zona di innesco liscia e una zona di frattura finale più rugosa.
- Risonanza e surge. A certe frequenze, un'onda di compressione viaggia su e giù lungo la molla, facendo muovere alcune spire mentre altre sono quasi stazionarie. Gli sforzi locali possono essere diverse volte il valore nominale.
- Impatto e contatto tra spire. Se la molla si comprime fino all'altezza solida durante un evento dinamico, le spire si urtano. I carichi d'urto risultanti sono molto superiori allo sforzo di progetto.
Una molla che supera una verifica statica ma si rompe a 200.000 cicli è di solito un problema di fatica o risonanza, non di materiale. Passare da filo musicale ad acciaio cromo-silicio aiuta solo se il livello di sforzo scende sotto il limite di fatica del nuovo materiale.
Come si calcola la frequenza naturale di una molla?
Per una molla elicoidale di compressione con entrambe le estremità fisse contro la rotazione, la frequenza naturale fondamentale in Hz è approssimata da:
f = (1/2) × √(k / m)
dove k è la rigidità della molla in N/m e m è la massa attiva della molla in kg. Una forma più pratica usata nei riferimenti di progettazione delle molle è:
f ≈ (d / (π × D² × N_a)) × √(G / (32 × ρ))
dove d è il diametro del filo, D è il diametro medio della spira, N_a è il numero di spire attive, G è il modulo di taglio e ρ è la densità del materiale. Per l'acciaio, G ≈ 79.300 MPa e ρ ≈ 7.850 kg/m³.
L'intuizione chiave è che la frequenza naturale scala con il diametro del filo e inversamente con il quadrato del diametro medio e il numero di spire attive. Per aumentare la frequenza naturale, usate filo più spesso, un diametro medio più piccolo o meno spire attive. Per abbassarla, fate il contrario.
Esempio pratico: filo 3 mm, diametro medio 25 mm, 8 spire attive
| Parametro | Valore |
|---|---|
| Diametro filo d | 3,0 mm |
| Diametro medio spira D | 25 mm |
| Spire attive N_a | 8 |
| Modulo di taglio G | 79.300 MPa |
| Densità ρ | 7.850 kg/m³ |
| Frequenza fondamentale stimata | ~100–130 Hz |
Questa molla entrerà in risonanza se la macchina la eccita in quella banda. Se la vostra applicazione funziona a 50 Hz, avete un margine di 2–2,6 volte — troppo sottile per la sicurezza. Puntate a una frequenza naturale almeno 15–20 volte la frequenza di eccitazione, o almeno 0,5 volte se non riuscite a superarla e dovete progettare sotto la banda.
Obiettivi di progetto per il margine di frequenza
| Frequenza di eccitazione | Frequenza naturale minima | Azione tipica |
|---|---|---|
| 10 Hz | 150–200 Hz | Aumentare il diametro del filo o ridurre le spire attive |
| 25 Hz | 375–500 Hz | Riprogettare la geometria; il solo cambio di materiale è insufficiente |
| 50 Hz | 750–1000 Hz | Spesso richiede una molla più rigida e corta o smorzamento |
| 100 Hz | 1500–2000 Hz | Considerare un tipo di molla diverso o uno smorzatore |
Se la frequenza naturale richiesta è impraticabile, la risposta corretta è di solito cambiare il sistema — aggiungere uno smorzatore, cambiare il profilo della camma o spostare la molla in una posizione con eccitazione inferiore. Forzare una molla in un progetto soggetto a risonanza è un problema di affidabilità che pagherete in richieste di garanzia.
Cos'è il surge della molla e come si controlla?
Il surge è un'onda di compressione che viaggia lungo l'asse della molla. Quando la frequenza di eccitazione corrisponde alla frequenza naturale, l'onda si riflette tra le estremità e crea un comportamento a onda stazionaria. Alcune spire si muovono molto; altre a malapena. Lo sforzo locale sulle spire in movimento può essere diverse volte lo sforzo nominale calcolato da forza e deflessione.
Il surge è più dannoso nelle molle con molte spire attive e bassa frequenza naturale — molle lunghe e morbide. Si manifesta come un ronzio o rumore di risonanza, uscita di forza irregolare e cedimento precoce per fatica sulla spira che si muove di più.
Metodi di controllo, in ordine di praticità:
1. Aumentare la frequenza naturale. Filo più spesso, diametro medio più piccolo, meno spire attive. Questo è il singolo cambiamento più efficace.
2. Aggiungere smorzamento. Attrito tra le spire, una guaina smorzante o una molla con un'estremità avvolta stretta che sfrega. Lo smorzamento riduce l'ampiezza alla risonanza ma non elimina la corrispondenza di frequenza.
3. Usare una molla annidata o a doppia velocità. Due molle con frequenze naturali diverse riducono la probabilità che entrambe risuonino alla stessa eccitazione.
4. Cambiare l'eccitazione. Se la velocità della macchina è regolabile, allontanarsi dalla banda di risonanza è spesso più economico che riprogettare la molla.
Per uno sguardo più approfondito su come lo sforzo ciclico si accumula nelle applicazioni rotanti, vedere fatica rotazionale delle molle.
Come si progetta per la vita a fatica?
La progettazione a fatica significa mantenere lo sforzo di taglio alternato al di sotto del limite di fatica del materiale per il numero di cicli richiesto. Lo sforzo dominante è lo sforzo di taglio corretto all'interno della spira:
τ = K_w × (8 × F × D) / (π × d³)
dove K_w è il fattore di correzione di Wahl, F è la forza applicata, D è il diametro medio della spira e d è il diametro del filo. Per la progettazione dinamica, servono sia lo sforzo medio che lo sforzo alternato:
- τ_mean = (τ_max + τ_min) / 2
- τ_alt = (τ_max − τ_min) / 2
Poi confrontate con un diagramma di fatica (Goodman o Soderberg) per il materiale. I limiti di fatica tipici per gli acciai per molle, espressi come frazione della resistenza a trazione ultima, sono:
| Materiale | Limite di fatica tipico (taglio, come % di UTS) | Note |
|---|---|---|
| Filo musicale | 40–45% | Buona fatica, resistenza alla corrosione limitata |
| Cromo-silicio | 45–50% | Fatica eccellente, necessita protezione |
| Cromo-vanadio | 45–50% | Buono a temperatura elevata |
| Acciaio inox 302 | 30–35% | Resistente alla corrosione, fatica inferiore |
| 17-7 PH | 40–45% | Buona corrosione più fatica |
Questi sono valori indicativi. La condizione superficiale, la pallinatura e lo sforzo residuo li cambiano significativamente. La pallinatura può aumentare la vita a fatica del 20–50% nelle tipiche molle di compressione mettendo la superficie in compressione. Il trattamento di distensione dopo l'avvolgimento rimuove lo sforzo residuo di trazione che altrimenti accelererebbe l'innesco delle cricche. Vedere distensione delle molle per i dettagli del processo.
Presetting e pallinatura
Il presetting (scragging) comprime la molla fino all'altezza solida una volta, creando sforzi residui benefici all'interno della spira. La pallinatura bombarda la superficie con piccoli mezzi, creando uno strato compressivo. Entrambi sono standard per le molle dinamiche ed entrambi aggiungono costo. Per una molla che deve sopravvivere a 10⁶ cicli, di solito ne vale la pena.
Che ruolo giocano tolleranze e materiali?
Le prestazioni dinamiche sono sensibili alla geometria. Una variazione del 5% nel diametro del filo cambia lo sforzo di circa il 15% (lo sforzo scala con d³). Una variazione del 5% nel diametro medio cambia lo sforzo di circa il 5%. Ecco perché le molle dinamiche necessitano di tolleranze più strette di quelle statiche.
| Parametro | Tolleranza statica tipica | Tolleranza dinamica tipica |
|---|---|---|
| Diametro filo | ±0,02 mm | ±0,01 mm |
| Diametro esterno | ±0,15 mm | ±0,08 mm |
| Lunghezza libera | ±1,0 mm | ±0,5 mm |
| Carico alla lunghezza di prova | ±10% | ±5% |
| Perpendicolarità | 2° | 1° |
La scelta del materiale segue i requisiti di fatica e ambiente. Il filo musicale offre le migliori prestazioni a fatica per unità di costo per molle piccole. Il cromo-silicio è il cavallo di battaglia per molle automobilistiche e industriali ad alto numero di cicli. Gli acciai inossidabili scambiano vita a fatica con resistenza alla corrosione. Per ambienti ad alta temperatura o corrosivi, considerare molle in berillio rame o 17-7 PH.
Come produce BQUQ le molle per servizio dinamico?

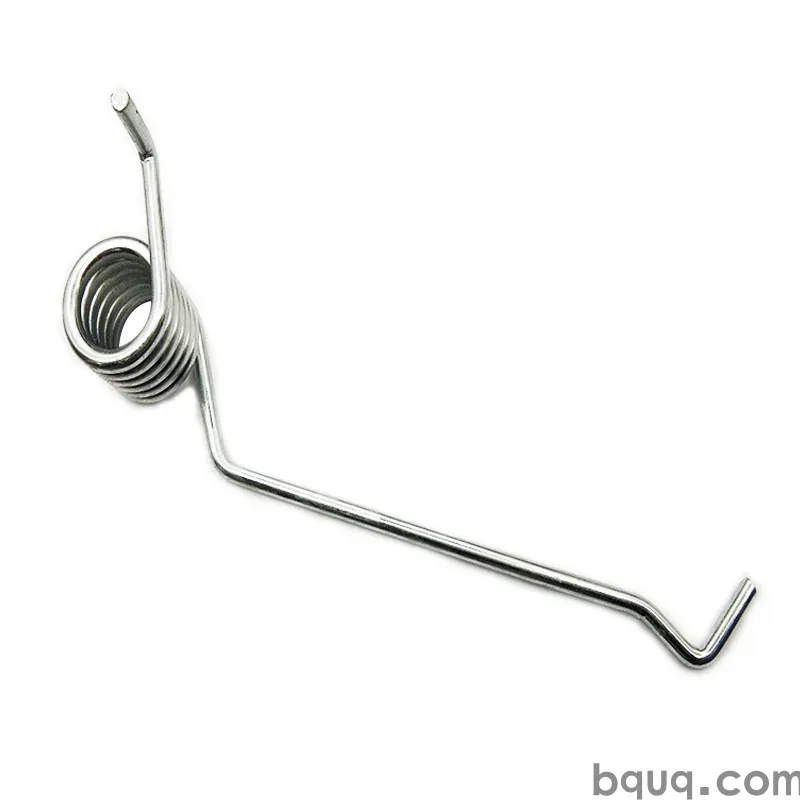

BQUQ gestisce lavorazioni CNC, tranciatura metalli, molle su misura e produzione di dissipatori di calore su quattro linee di produzione in un'unica fabbrica a Dongguan, sotto ISO9001. La produzione di molle copre tipi a compressione, estensione e torsione, con avvolgimento CNC, distensione, pallinatura e operazioni di preset disponibili.
Per applicazioni dinamiche, la sequenza del processo conta quanto il progetto:
1. Ispezione in ingresso del filo — diametro, resistenza a trazione, condizione superficiale.
2. Avvolgimento CNC — passo e diametro controllati a tolleranza stretta.
3. Distensione — rimuove lo sforzo residuo dall'avvolgimento.
4. Rettifica delle estremità — perpendicolarità e planarità per molle di compressione.
5. Pallinatura — strato superficiale compressivo.
6. Presetting — stabilizzazione dello sforzo residuo.
7. Collaudo del carico — ispezione al 100% o a campione alla lunghezza di prova.
Poiché tutte e quattro le linee si trovano in un'unica fabbrica, una molla che necessita di un fermo tranciato o di una sede lavorata può essere prodotta e validata insieme. Questo accorcia il ciclo tra modifica di progetto e test funzionale. I preventivi vengono emessi in 12 ore lavorative e il MOQ è flessibile per prototipi e lotti pilota.
Per assemblaggi in cui la molla interagisce con un componente lavorato o tranciato, vedere analisi dei guasti delle molle per come si presentano i problemi di interfaccia sul campo.
Domande frequenti
D: Quale frequenza naturale dovrei puntare per una molla in un'applicazione dinamica?
R: Puntate a una frequenza naturale almeno 15–20 volte la frequenza di eccitazione se riuscite a raggiungerla. Se è impraticabile, progettate ben al di sotto della banda — sotto 0,5 volte — e aggiungete smorzamento. Una molla con una frequenza naturale entro il 20% della frequenza di eccitazione entrerà in surge e si faticherà rapidamente. I cambiamenti di geometria sono di solito più efficaci dei cambiamenti di materiale.
D: La pallinatura può davvero prolungare la vita a fatica delle molle?
R: Sì, tipicamente del 20–50% nelle molle di compressione, perché crea uno strato residuo compressivo sulla superficie dove si innescano le cricche di fatica. Il beneficio dipende da intensità, copertura e materiale. La pallinatura non risolve un problema di risonanza o un progetto sovrasollecitato; migliora il margine di fatica una volta che il livello di sforzo è già accettabile.
D: Come faccio a sapere se la mia molla è in surge?
R: I sintomi includono un ronzio o rumore di risonanza a una specifica velocità della macchina, uscita di forza irregolare, accumulo di calore e cricche di fatica che appaiono su una spira lontano dalle estremità. Se la posizione del guasto non è nel punto di massimo sforzo nominale, il surge è una causa probabile. La misurazione strumentata della forza in velocità mostrerà direttamente l'oscillazione.
D: Una molla più rigida ha sempre una frequenza naturale più alta?
R: Non necessariamente. La frequenza naturale scala con la radice quadrata della rigidità divisa per la massa. Una molla più rigida fatta di filo più spesso ha anche più massa, quindi i due effetti si annullano parzialmente. In pratica, aumentare il diametro del filo e ridurre le spire attive aumenta la frequenza, ma dovete calcolare piuttosto che presumere. La sola rigidità non è un proxy affidabile.
D: Quali tolleranze contano di più per le molle dinamiche?
R: Diametro del filo e carico alla lunghezza di prova. Lo sforzo scala con il cubo del diametro del filo, quindi una variazione del 5% del diametro cambia lo sforzo di circa il 15%. La tolleranza di carico controlla la forza installata e quindi lo sforzo medio. Per servizio dinamico, specificate ±0,01 mm sul filo e ±5% sul carico, più strette delle tolleranze statiche tipiche.
