Leggere un catalogo di pinze: dimensioni, fori e specifiche
Risposta breve: un catalogo di pinze si legge in quattro passaggi — serie (ER, 5C, R8, TG, tornio automatico), codice dimensione (da ER11 a ER50, oppure i tipi 15/25/36/46 per tornio automatico), foro (tondo, esagonale, quadrato, triangolare, con sede per perno), e classe di precisione (tipicamente 0,005–0,015 mm TIR). Abbina la serie al tuo portautensile, il foro al tuo materiale e la classe alla tua tolleranza. Poi verifica il campo di serraggio, non la dimensione nominale: una pinza ER32 marcata 10 mm afferra circa 9,5–10,0 mm. BQUQ produce pinze a ±0,005 mm e preventiva pinze standard e su misura in 12 ore lavorative con MOQ flessibile.
La maggior parte degli acquirenti si trova in difficoltà con i cataloghi di pinze non perché manchino i dati, ma perché i dati sono densi e ordinati in un modo che presuppone che tu conosca già l'albero genealogico. Una pagina di catalogo per una pinza ER32 può elencare una dozzina di numeri, e solo tre di essi contano per la tua applicazione. Questa guida illustra l'ordine di lettura che usano gli ingegneri di processo esperti, poi copre le trappole che causano pezzi difettosi e danni al mandrino.
Quali sono le principali serie di pinze e quale ti serve?
La prima decisione è sempre l'interfaccia. La tua macchina utensile, il mandrino o il portautensile determinano la serie prima che qualsiasi altra specifica conti. Non puoi sostituire una pinza ER con una pinza 5C, e una pinza per tornio automatico non si adatta a un mandrino da fresatura.
| Serie | Uso tipico | Codici dimensione comuni | Stile di serraggio |
|---|---|---|---|
| ER | Fresatura, foratura, portautensili | ER8, ER11, ER16, ER20, ER25, ER32, ER40, ER50 | Doppio angolo, azionata da ghiera |
| 5C | Serraggio per tornio, attrezzature | 5C (corpo unico) | Tirante o leva, passi da 1 mm |
| R8 | Fresatrici manuali, tipo Bridgeport | R8 (corpo unico) | Tirante, con chiavetta |
| TG | Fresatura pesante, alta presa | TG100, TG150 | Azionata da ghiera, angolo singolo |
| DA | Fresatura leggera, foratura | DA100, DA180, DA200 | Doppio angolo, azionata da ghiera |
| Tornio automatico | Torni tipo svizzero e a camme | Tipo 15, tipo 25, tipo 36/46 | Tirante o spinta a molla |
Il codice dimensione in una serie ER non è una dimensione del foro — è una dimensione del corpo. ER11, ER16, ER20, ER25, ER32, ER40 e ER50 descrivono diametri esterni e capacità di serraggio progressivamente maggiori. Il corpo di una pinza ER32 è nominalmente 32 mm di diametro, e quella famiglia copre fori da circa 1 mm fino a 20 mm. Se devi trattenere un gambo da 25 mm, passi a ER40 o ER50, non a una "ER32 più grande".
Per il lavoro al tornio, la famiglia 5C è un corpo unico con una gamma di fori molto ampia, tipicamente da 1/16 di pollice a 1-1/16 di pollice nei cataloghi imperiali e da 1 mm a 26 mm nelle versioni metriche. Poiché le pinze 5C sono solitamente fornite in incrementi di 0,5 mm o 1 mm, il catalogo elencherà dozzine di codici che differiscono solo per il foro.
Le pinze per tornio automatico seguono ancora una logica diversa. Le designazioni tipo 15, tipo 25 e tipo 36/46 si riferiscono alla classe di capacità di pinze della macchina piuttosto che a un diametro del corpo, e il catalogo normalmente le separa per marca e modello di macchina. Per il lavoro di tipo svizzero, la bussola di guida è una voce di catalogo separata dalla pinza stessa, e le due devono essere ordinate come coppia abbinata.
Come si leggono le colonne delle dimensioni?
Una volta fissata la serie, leggi la tabella dimensionale in questo ordine: foro (d), diametro del corpo (D), lunghezza totale (L) e campo di serraggio. I cataloghi di solito stampano questi dati in una griglia compatta, e il campo di serraggio è la colonna che gli acquirenti saltano.
| Parametro | Cosa ti dice | Perché è importante |
|---|---|---|
| Foro d | Diametro di presa nominale | Seleziona il codice |
| Corpo D | Diametro esterno, es. 32 mm per ER32 | Deve corrispondere al foro del portautensile |
| Lunghezza L | Lunghezza totale della pinza | Spazio libero e impegno della ghiera |
| Campo di serraggio | Finestra di presa effettiva, es. 9,5–10,0 mm | Evita serraggio insufficiente o eccessivo |
| TIR | Eccentricità alla lunghezza di riferimento specificata | Determina la precisione ottenibile del pezzo |
| Compressione | Corsa assiale sotto forza di serraggio | Influenza la forza di presa e il ritorno elastico |
Una pinza è una molla. Il suo foro è rettificato leggermente più grande del nominale in modo che i segmenti possano comprimersi sul pezzo o sul gambo dell'utensile. Ecco perché una pinza ER32 etichettata 10 mm accetta tipicamente da 9,5 mm a 10,0 mm, e perché forzare un gambo da 10,5 mm al suo interno distrugge il campo elastico. Una volta che una pinza è stata eccessivamente compressa, non ritorna al foro originale e l'eccentricità si degrada in modo permanente.
La stessa logica vale per il serraggio insufficiente. Se trattieni un gambo da 9,0 mm in una pinza da 10 mm, i segmenti si chiudono solo parzialmente, il contatto si concentra su una banda stretta e la forza di presa cala bruscamente. L'approccio corretto è passare alla dimensione di foro successiva piuttosto che estendere il campo.
Per le pinze 5C e R8, il campo di serraggio è molto più stretto — spesso solo da 0,05 mm a 0,1 mm di compressione utile — perché queste vengono tirate in una sede conica anziché compresse da una ghiera. Ecco perché i cataloghi 5C sono organizzati in incrementi di foro ravvicinati e perché acquistare una dimensione "abbastanza vicina" raramente funziona.
Cosa significano i diversi tipi di foro?
La geometria del foro è la seconda fonte più comune di errori di ordinazione. Un foro tondo è il predefinito, ma i cataloghi elencano anche varianti esagonali, quadrate, triangolari e con sede per perno, ciascuna rettificata per un profilo specifico del pezzo.
Foro tondo
La configurazione standard per trattenere barre tonde, gambi di punte, gambi di frese e perni. Rettificato a un diametro nominale con un campo di serraggio definito. Questo è ciò che la maggior parte degli acquirenti intende per "pinza".
Foro esagonale e quadrato
Rettificati per accettare direttamente barre esagonali o quadrate, in modo che la pinza faccia presa sui lati piatti anziché sugli spigoli. Le pinze con foro esagonale sono comuni nel lavoro su torni automatici e di tipo svizzero dove la barra esagonale avanza attraverso la bussola di guida. Le pinze con foro quadrato sono usate per barre quadrate, maschi e attrezzature speciali. Entrambe sono tipicamente realizzate su misura in specifiche dimensioni tra i lati.
Foro triangolare e con sede per perno
Le pinze con foro triangolare trattengono barre triangolari o profili specifici di elementi di fissaggio. Le pinze con sede per perno presentano una scanalatura interna o esterna che si impegna con un perno sul portautensile, impedendo la rotazione — usate dove il pezzo deve essere indicizzato o dove è richiesta la trasmissione di coppia.
Varianti estese, lucidate a specchio e temprate
Alcuni cataloghi elencano pinze estese per raggiungere caratteristiche incassate, pinze lucidate a specchio per ridurre l'attrito e migliorare l'evacuazione dei trucioli, e pinze temprate (indurite) per una maggiore durata in produzione ad alto volume. Queste sono varianti di processo della stessa geometria di base, non serie separate.
Se la tua applicazione prevede un profilo non tondo e non sei sicuro se la pinza o la bussola debba portare il profilo, vale la pena leggere le regole di compatibilità in compatibilità tra pinze e bussole prima di effettuare l'ordine.
Come funzionano le classi di precisione e i valori TIR?
La classe di precisione è dove i cataloghi differiscono maggiormente tra i fornitori, e dove di solito nasce il divario di prezzo. Una classe è una promessa sull'eccentricità, misurata a una distanza definita dalla faccia della pinza, in una condizione di serraggio definita.
| Classe (tipica) | TIR alla faccia | TIR a 2×D | Applicazione tipica |
|---|---|---|---|
| Standard / economica | 0,015 mm | 0,030 mm | Foratura generica, fresatura di sgrossatura |
| Precisione | 0,010 mm | 0,020 mm | Fresatura di produzione, lavoro al tornio |
| Alta precisione | 0,005 mm | 0,010 mm | Finitura, pezzi a tolleranza stretta |
| Ultra precisione | 0,003 mm o migliore | 0,006 mm | Rettifica, misurazione, ottica |
Si applicano tre avvertenze. Primo, la distanza di misurazione conta: un valore dichiarato di 0,005 mm alla faccia della pinza può diventare 0,020 mm a 3×D, che è dove si trova effettivamente il tuo tagliente. Secondo, il TIR è significativo solo con una barra di prova specificata e una ghiera specificata — passare a una ghiera di classe inferiore può aggiungere più eccentricità di quanta ne abbia rimossa l'aggiornamento della pinza. Terzo, le dichiarazioni di classe sono verificabili solo con attrezzature di ispezione, quindi chiedi il metodo di misurazione. Il confronto delle classi di precisione copre come vengono testate le classi e cosa richiedere su un certificato.
Per la maggior parte del lavoro di produzione, la classe di precisione a 0,010 mm è il limite pratico, e l'alta precisione a 0,005 mm è ciò che si specifica quando la tolleranza del pezzo è inferiore a ±0,02 mm. L'ultra precisione è riservata alla rettifica e alla metrologia.
Cos'altro dovresti verificare prima di ordinare?
Compatibilità di ghiera e portautensile
La ghiera della pinza non è un prodotto generico. Le ghiere differiscono per filettatura, tipo di cuscinetto, angolo di conicità e forza di serraggio, e una ghiera non abbinata cambierà sia la presa che l'eccentricità. Se il tuo catalogo elenca pinze e ghiere su pagine separate, conferma l'abbinamento. La guida sui tipi di ghiera per pinze spiega le differenze tra ghiere standard, con cuscinetto e sigillate.
Materiale e durezza
I cataloghi possono specificare acciaio per molle temprato in massa, acciaio legato cementato, o intervalli di durezza specifici in HRC. Una durezza maggiore estende la durata all'usura ma riduce il campo elastico, il che conta se serri vicino al limite del campo del foro. Per il lavoro svizzero ad alto volume, le pinze temprate sono di solito la scelta economicamente migliore nonostante il prezzo unitario più alto.
Concentricità versus parallelismo
Una pinza può essere concentrica alla faccia e trattenere comunque il pezzo in modo angolato. I cataloghi raramente stampano il parallelismo, ma è importante per pezzi lunghi e per componenti a parete sottile dove la distorsione da serraggio è un rischio. Se lavori pezzi a parete sottile, le indicazioni in serraggio con pinze per pezzi a parete sottile sono direttamente pertinenti.
Quantità, tempi di consegna e MOQ
Le dimensioni standard ER e 5C sono di solito a magazzino. Le pinze per tornio automatico, i fori non tondi e le varianti estese sono tipicamente realizzate su ordine. Chiedi i tempi di consegna separatamente per le linee standard e personalizzate, e conferma se il MOQ si applica per dimensione o per ordine.
Come gestisce BQUQ l'approvvigionamento di pinze?

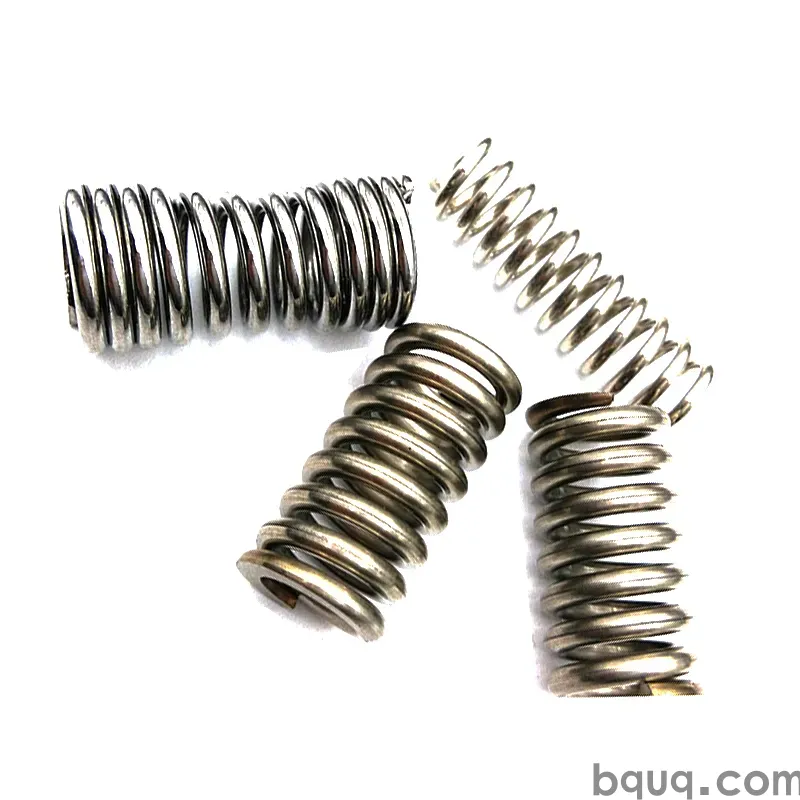

BQUQ gestisce quattro linee di produzione in un unico stabilimento a Dongguan che coprono lavorazioni CNC a ±0,005 mm, tranciatura metalli, molle su misura e produzione di dissipatori di calore, sotto ISO9001. Il lavoro su pinze e mandrini è prodotto nello stesso sito delle attrezzature che li trattengono, il che accorcia il ciclo tra una revisione del disegno e un pezzo consegnato.
Per gli acquirenti, i punti pratici sono:
- Pinze standard e su misura preventivate in 12 ore lavorative
- MOQ flessibile, inclusi ordini di dimensioni miste
- Fori tondi, esagonali, quadrati, triangolari e con sede per perno
- Serie ER, 5C, R8, TG, DA e per tornio automatico tipo 15/25/36-46
- Rapporti di ispezione con TIR misurato su richiesta
Se stai specificando una pinza per un nuovo processo, invia il disegno del portautensile, il diametro del pezzo e il TIR richiesto. È sufficiente per selezionare serie, foro e classe senza ulteriori scambi.
Domande frequenti
D: Qual è la differenza tra un codice dimensione ER e una dimensione del foro?
R: Il codice dimensione ER descrive il corpo della pinza, non il foro. ER11, ER16, ER20, ER25, ER32, ER40 e ER50 si riferiscono a diametri esterni e capacità di serraggio progressivamente maggiori. All'interno di ogni dimensione del corpo, il catalogo elenca molte opzioni di foro — una famiglia ER32 copre all'incirca da 1 mm a 20 mm. Leggi sempre la colonna del foro separatamente dal nome della serie.
D: Una pinza può trattenere una gamma di diametri di pezzi?
R: Solo entro il suo campo di serraggio dichiarato, che è tipicamente 0,5 mm per le pinze ER e molto più stretto per 5C e R8. Superare il campo in una direzione o nell'altra concentra il contatto, riduce la forza di presa e deforma permanentemente la pinza. Per un lavoro accurato, seleziona la dimensione del foro che posiziona il tuo pezzo vicino al centro del suo campo.
D: Come scelgo tra classi di pinze standard e ad alta precisione?
R: Abbina la classe alla tolleranza del tuo pezzo. La classe standard a circa 0,015 mm TIR è adatta per foratura e fresatura di sgrossatura. La classe di precisione a 0,010 mm è adatta per la produzione generale. L'alta precisione a 0,005 mm è appropriata quando le tolleranze del pezzo sono inferiori a ±0,02 mm. Ricorda che l'eccentricità cresce con la distanza dalla faccia della pinza, quindi verifica la specifica alla tua lunghezza di riferimento effettiva.
D: Le pinze con foro esagonale e quadrato costano più di quelle con foro tondo?
R: Sì, tipicamente. I fori tondi sono prodotti in volume e spesso a magazzino, mentre i fori esagonali, quadrati, triangolari e con sede per perno sono di solito realizzati su ordine perché il profilo deve essere rettificato alla tua specifica dimensione tra i lati. Aspettati tempi di consegna più lunghi e un prezzo unitario più alto, anche se il MOQ può spesso rimanere flessibile per ordini misti.
D: Quali informazioni devo inviare per un preventivo di pinze?
R: Invia il disegno del portautensile o del mandrino, il diametro e il profilo del pezzo o del gambo dell'utensile, il TIR richiesto e la distanza di misurazione, il modello della macchina e la tua quantità annuale. Per applicazioni su tornio automatico e di tipo svizzero, includi anche la specifica della bussola di guida. Con questi dettagli, BQUQ può confermare serie, foro, classe e tempi di consegna in 12 ore lavorative.
