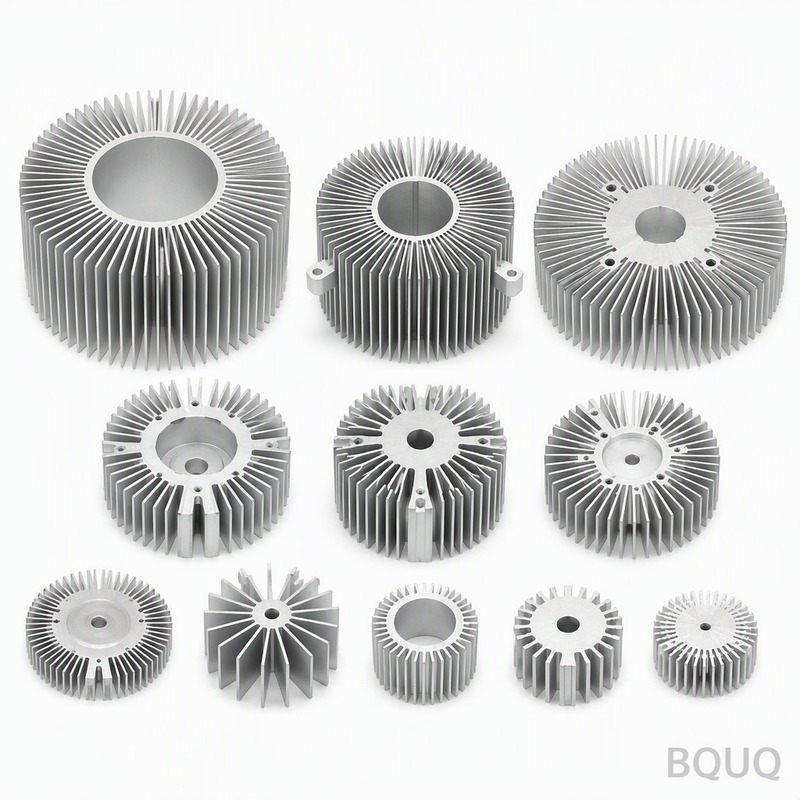

Quali sono le migliori soluzioni di dissipatori di calore per le apparecchiature di telecomunicazione 5G?
Le migliori soluzioni di dissipatori di calore per apparecchiature 5G e telecomunicazioni sono stack di alette in alluminio ad alta densità a convezione forzata o camere di vapore in rame, a seconda dell'involucro di potenza e del fattore di forma. Per stazioni base che operano sopra i 150 W, sono standard i dissipatori in alluminio con alette bonded o skived con una resistenza termica inferiore a 0,08 °C/W, mentre per unità radio remote compatte (RRU) sotto i 100 W, le camere di vapore con conducibilità termica di 3000 W/m·K superano il rame solido. Presso BQUQ, produciamo questi componenti termici di precisione con tolleranze di ±0,02 mm sul passo delle alette, garantendo una dissipazione affidabile di carichi termici da 10 a 500 W in ambienti telecom esterni e interni.
Quali Sono le Principali Fonti di Calore nelle Apparecchiature Telecom 5G?
Le principali fonti di calore nelle apparecchiature 5G sono gli amplificatori di potenza (PA), le unità di elaborazione della banda base e i field-programmable gate array (FPGA). Un tipico array di antenne massive MIMO 64T64R può dissipare tra 200 W e 400 W di calore, con singoli PA in nitruro di gallio (GaN) che generano 20–50 W ciascuno. Questi componenti hanno temperature massime di giunzione di 105 °C–125 °C, richiedendo un dissipatore che mantenga una differenza di temperatura case-ambiente non superiore a 40 °C a pieno carico. Inoltre, le unità di alimentazione (PSU) contribuiscono con 30–60 W per unità, e i transceiver ottici aggiungono altri 5–10 W ciascuno, tutti da gestire all'interno di un contenitore sigillato o semi-sigillato per prevenire l'ingresso di umidità.
In Che Modo la Geometria delle Alette ad Alta Densità Migliora le Prestazioni Termiche nei Dissipatori 5G?
La geometria delle alette ad alta densità migliora le prestazioni termiche aumentando la superficie disponibile per lo scambio termico convettivo senza espandere l'ingombro del dissipatore. Per un dissipatore standard in alluminio con base di 200 mm per 200 mm, aumentare la densità delle alette da 8 alette per pollice (FPI) a 16 FPI porta la superficie totale da circa 0,32 m² a 0,58 m², con un guadagno dell'81%. Questo riduce direttamente la resistenza termica; ad esempio, un design a 16 FPI con spessore aletta di 2,0 mm e spazi di 1,5 mm può raggiungere una resistenza termica di 0,05 °C/W a un flusso d'aria di 3 m/s, rispetto a 0,09 °C/W per un design a 8 FPI allo stesso flusso. Tuttavia, la caduta di pressione attraverso il dissipatore aumenta anche da 50 Pa a 180 Pa, quindi gli ingegneri devono bilanciare la densità delle alette con la pressione statica disponibile della ventola, che è tipicamente 200–400 Pa nei contenitori telecom.
Quali Materiali Sono Ottimali per la Fabbricazione di Dissipatori Telecom 5G?
I materiali ottimali per i dissipatori telecom 5G sono le leghe di alluminio 6063-T5 e 6061-T6 per design estrusi e skived, e rame C1100 o C1020 per camere di vapore e inserti ad alto flusso termico. L'alluminio 6063-T5 offre una conducibilità termica di 209 W/m·K e una resistenza a snervamento di 145 MPa, rendendolo ideale per profili estrusi fino a 300 mm di lunghezza con rapporti di aletta di 1:10. Per prestazioni superiori, il rame C1020 fornisce 391 W/m·K di conducibilità termica ed è utilizzato in camere di vapore che possono distribuire il calore da un'area del die di 20 mm per 20 mm a una base di 120 mm per 120 mm con una resistenza termica di soli 0,02 °C/W. Nei design ibridi, utilizziamo una piastra di base in rame (spessa 3 mm) saldata a alette in alluminio tramite brasatura, che raggiunge una resistenza termica della linea di giunzione di 0,01 °C/W, offrendo un compromesso costo-prestazioni dove il rame è 3,5 volte più costoso dell'alluminio per chilogrammo ma offre un miglioramento termico del 25–30%.
In Che Modo la Convezione Forzata vs. Naturale Influisce sul Dimensionamento dei Dissipatori 5G?
La convezione forzata è obbligatoria per dissipatori 5G con densità di potenza superiori a 0,5 W/cm², mentre la convezione naturale è praticabile solo per unità remote a bassa potenza sotto i 30 W. In uno scenario a convezione naturale, un dissipatore da 150 W richiederebbe un'area delle alette di 1,2 m² e un volume di 6 litri, rendendolo impraticabile per installazioni su palo dove l'ingombro massimo è 400 mm per 300 mm per 80 mm. Con convezione forzata utilizzando una ventola assiale da 40 mm che fornisce 30 CFM, lo stesso carico termico di 150 W può essere gestito con un'area delle alette di 0,35 m² e un volume di 1,8 litri, una riduzione del 70%. Per stazioni base 5G esterne, il flusso d'aria è tipicamente 2–5 m/s attraverso l'array di alette, e il dissipatore deve essere progettato per mantenere un livello di rumore inferiore a 55 dBA per installazioni urbane, il che limita la velocità della ventola a 2500–3500 RPM e impone un gap minimo delle alette di 1,5 mm per evitare turbolenze udibili.
Quali Sono le Tolleranze di Fabbricazione Standard per i Dissipatori Telecom?
Le tolleranze di fabbricazione standard per i dissipatori telecom presso BQUQ sono ±0,05 mm per la planarità della base, ±0,02 mm per il passo delle alette e ±0,1 mm per l'altezza complessiva, garantendo un contatto termico costante con il componente. La superficie della base deve raggiungere una planarità di 0,05 mm su una lunghezza di 150 mm per garantire una linea di giunzione del materiale a interfaccia termica (TIM) di 0,05 mm o inferiore, mantenendo la resistenza di contatto sotto 0,02 °C·cm²/W. Per i dissipatori skived, manteniamo la tolleranza di spessore delle alette a ±0,03 mm e l'altezza delle alette a ±0,10 mm, con una rugosità superficiale di Ra 0,8 µm sulla base e Ra 1,6 µm sulle alette. Queste tolleranze sono critiche perché una deviazione di 0,1 mm nell'altezza delle alette può ridurre l'efficienza del flusso d'aria del 5% e aumentare la resistenza termica del 7%, influenzando direttamente la temperatura di giunzione degli amplificatori GaN.
In Che Modo la Finitura Superficiale del Dissipatore Influisce sulle Prestazioni Telecom 5G?
La finitura superficiale influisce sulle prestazioni telecom 5G aumentando l'emissività per lo scambio termico radiante e proteggendo dalla corrosione in ambienti esterni. Un rivestimento anodizzato nero (secondo MIL-A-8625, Tipo II, spessore 18–25 µm) aumenta l'emissività superficiale da 0,04 (alluminio nudo) a 0,85, migliorando la dissipazione termica radiante fino al 15% in scenari a convezione naturale o basso flusso. Per unità 5G esterne esposte a nebbia salina e umidità, un rivestimento di conversione cromata più una verniciatura a polvere di spessore 60–80 µm fornisce 500 ore di resistenza alla nebbia salina secondo ASTM B117, prevenendo il degrado delle alette che altrimenti aumenterebbe la resistenza termica del 20% in cinque anni. Tuttavia, raccomandiamo contro la nichelatura sull'area di contatto della base perché aggiunge 0,02 °C/W di resistenza termica; invece, mascheriamo la base e applichiamo solo anodizzazione o la lasciamo nuda per il contatto diretto con il TIM.
Qual È il Costo e il Tempo di Consegna per Prototipi e Produzione di Dissipatori 5G?
Il costo e il tempo di consegna per i dissipatori 5G variano significativamente tra le fasi di prototipo e produzione, con l'attrezzatura che rappresenta la spesa iniziale dominante. Per un dissipatore in alluminio estruso con profilo personalizzato, il costo dello stampo di estrusione è $800–$1.500 e richiede 2–3 settimane per la fabbricazione, con campioni consegnati in 3–4 settimane. I dissipatori skived non richiedono attrezzature per le alette ma necessitano di fixture CNC personalizzate a $500–$1.000, con prototipi disponibili in 1–2 settimane. Per la produzione, un tipico dissipatore per stazione base 5G (200 mm per 200 mm per 60 mm, 16 FPI) costa $18–$35 per unità per quantità di 1.000 pezzi, scendendo a $12–$20 per unità a 10.000 pezzi grazie alla riduzione dei tempi di lavorazione. Le camere di vapore aggiungono un premio di $8–$15 per unità per la camera stessa più $5–$8 per la base in rame, portando il totale a $40–$60 per unità a quantità di 5.000 con un tempo di consegna di 4–6 settimane.
| Tipo di Dissipatore | Resistenza Termica (°C/W) | Potenza Max (W) | Costo Unitario a 1.000 pz (USD) | Tempo di Consegna (Settimane) | Densità Alette (FPI) |
| Alluminio Estruso (6063-T5) | 0,08–0,12 | 150 | $18–$25 | 3–4 | 8–12 |
| Alluminio Skived (6061-T6) | 0,05–0,08 | 250 | $25–$35 | 2–3 | 14–20 |
| Alette Bonded (Base Al + Alette Cu) | 0,04–0,06 | 350 | $35–$45 | 4–5 | 16–24 |
| Camera di Vapore (Rame C1020) | 0,02–0,04 | 500 | $40–$60 | 4–6 | 20–30 |
| Alluminio Pressofuso (A380) | 0,10–0,15 | 100 | $12–$18 | 5–6 | 6–10 |
Quando Si Dovrebbe Scegliere una Camera di Vapore Invece di uno Stack di Alette Tradizionale?
Si dovrebbe scegliere una camera di vapore invece di uno stack di alette tradizionale quando la fonte di calore è altamente concentrata (flusso termico superiore a 50 W/cm²) e lo spazio disponibile per la base del dissipatore è inferiore a 50 mm in una dimensione. Ad esempio, un singolo die GaN PA di 5 mm per 5 mm che dissipa 25 W crea un flusso termico di 100 W/cm², che causerebbe un punto caldo locale di 15 °C sopra la temperatura della base in una base di alluminio solido. Una camera di vapore distribuisce questo calore su un'area di 100 mm per 100 mm in 0,5 secondi, riducendo il punto caldo a 3 °C e permettendo alle alette di lavorare uniformemente. Inoltre, le camere di vapore sono l'unica opzione praticabile per contenitori IP65 sigillati dove il flusso d'aria è limitato alle alette esterne, poiché possono trasferire il calore attraverso la parete del contenitore con una resistenza termica di 0,03 °C/W.
Come Calcolo la Dimensione del Dissipatore Richiesta per il Mio Modulo 5G?
Calcola la dimensione del dissipatore richiesta determinando la dissipazione di potenza totale (P) e la temperatura massima consentita del case (T_case), quindi dividi per la temperatura ambiente (T_amb) e la resistenza termica desiderata (R_th = (T_case - T_amb) / P). Per un modulo da 200 W con una temperatura massima del case di 85 °C e un'ambiente di 45 °C, la resistenza termica richiesta è (85-45)/200 = 0,20 °C/W. Utilizzando un dissipatore a convezione forzata con 0,05 °C/W per 100 mm di lunghezza delle alette, avresti bisogno di 400 mm di lunghezza totale delle alette, che può essere ottenuta con un ingombro di 200 mm per 200 mm e 16 FPI.
Qual È la Temperatura Ambiente Massima per i Dissipatori 5G Esterni?
La temperatura ambiente massima per i dissipatori 5G esterni è tipicamente 55 °C, basata sugli standard IEC 60068-2-2 per apparecchiature caricate solari in climi tropicali. A questa temperatura ambiente, il dissipatore deve mantenere la temperatura di giunzione del componente sotto i 105 °C, lasciando un differenziale di temperatura di 50 °C per l'intero percorso termico. In pratica, progettiamo per un'ambiente peggiore di 60 °C con un fattore di derating del 10% sulle prestazioni termiche per tenere conto dell'accumulo di polvere sulle alette.
Posso Usare lo Stesso Design di Dissipatore per Apparecchiature 5G Interne ed Esterne?
No, non puoi usare lo stesso design di dissipatore per apparecchiature 5G interne ed esterne perché i requisiti ambientali differiscono significativamente. Le unità esterne richiedono sigillatura IP65, rivestimenti anticorrosione (almeno 500 ore di nebbia salina) e un gap delle alette di almeno 2 mm per prevenire l'ostruzione da detriti, mentre le unità interne possono usare alette più strette (gap di 1,5 mm) e anodizzazione più leggera. Inoltre, i dissipatori esterni necessitano di un angolo delle alette più ripido (5–7 gradi) per far defluire l'acqua, mentre i design interni possono usare alette verticali per il massimo flusso d'aria.
In Che Modo l'Altitudine Influisce sulle Prestazioni del Dissipatore nelle Implementazioni Telecom 5G?
L'altitudine riduce la densità dell'aria, che diminuisce il coefficiente di scambio termico convettivo di circa il 3% per ogni 1.000 metri di aumento di elevazione. A 3.000 metri di altitudine, un dissipatore progettato per il livello del mare avrà una resistenza termica superiore del 9%, il che significa che la temperatura di giunzione del componente aumenterà di 9 °C per un carico di 100 W. Per compensare, raccomandiamo di derating la potenza del 10–15% o aumentare la velocità della ventola del 20% quando si opera sopra i 2.000 metri.
Quali Sono i Modi di Guasto Comuni dei Dissipatori 5G?
I modi di guasto comuni dei dissipatori 5G sono l'ostruzione delle alette da polvere e insetti, la corrosione dei bordi delle alette e il cracking da fatica alle giunzioni base-alette dovuto ai cicli termici. I cicli termici tra -40 °C e +85 °C possono causare espansione differenziale tra alluminio e rame, portando a fatica delle giunzioni saldate dopo 10.000 cicli. Per mitigare questo, utilizziamo uno strato TIM compiacente e una forza di serraggio meccanico di 50–100 N per mantenere una pressione di contatto di 10–20 psi.
Come Posso Validare le Prestazioni Termiche di un Dissipatore Personalizzato?
Valida le prestazioni termiche conducendo una simulazione CFD seguita da un test fisico utilizzando termocoppie e una fonte di calore che imita la dissipazione di potenza effettiva. Nel test fisico, monta termocoppie sulla base del dissipatore e sul case del componente, applica la potenza nominale e misura la temperatura a regime dopo 30 minuti. La resistenza termica misurata dovrebbe essere entro il 5% del valore simulato; se è superiore, controlla la linea di giunzione del TIM e la planarità della base.
Qual È la Quantità Minima d'Ordine per Dissipatori 5G Personalizzati?
La quantità minima d'ordine per dissipatori 5G personalizzati è 500 pezzi per design estrusi e 300 pezzi per design skived, a causa dei costi di setup per la lavorazione CNC e la finitura superficiale. Per la validazione del prototipo, offriamo un servizio a basso volume con un minimo di 20 pezzi a un premio di costo del 30% per unità. Per design con camera di vapore, il MOQ è 1.000 pezzi a causa dell'attrezzatura personalizzata richiesta per il processo di sigillatura della camera.
Per soluzioni termiche 5G ad alta densità, la chiave è abbinare l'architettura del dissipatore al tuo specifico involucro di potenza, flusso d'aria e vincoli ambientali. Che tu abbia bisogno di uno stack di alette in alluminio skived a 16 FPI per un'unità radio remota da 250 W o di una camera di vapore in rame per un array massive MIMO da 500 W, i nostri 20 anni di esperienza nella lavorazione CNC e nella fabbricazione termica garantiscono tolleranze precise e prestazioni affidabili. Contatta BQUQ per una risposta di preventivo in 12 ore e una revisione gratuita del design termico. Scrivici a sc@bquq.com, contattaci su WhatsApp al +86 13713157787, o visita www.bquq.com per discutere il tuo progetto.
