Perché i mandrini ER rimangono il sistema di bloccaggio predefinito nella lavorazione CNC?
I pinze ER rimangono il sistema di bloccaggio predefinito perché offrono il miglior rapporto costo-prestazioni per il bloccaggio di utensili rotanti, garantendo una precisione di eccentricità da 0,005 a 0,015 mm con una flessibilità del campo di serraggio che i portautensili rigidi non possono eguagliare. Per l'80% delle operazioni standard di fresatura e foratura, un mandrino a pinza ER fornisce coppia di presa e precisione sufficienti a un prezzo inferiore di circa il 60% rispetto a un portautensili idraulico o a termoretraibile. Questa combinazione di versatilità, ripetibilità ed economicità ha mantenuto il sistema ER al centro dei mandrini CNC per oltre 50 anni, nonostante la disponibilità di alternative più specializzate.
Qual è il Motivo Storico dell'Adozione Universale della Pinza ER?

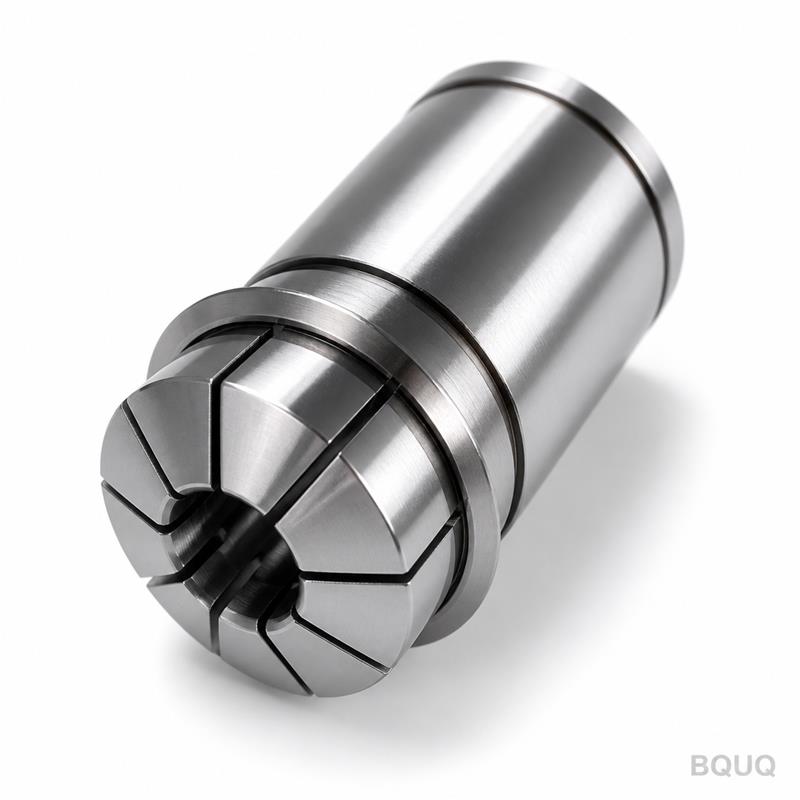

Il sistema ER (Elastic Range) è stato sviluppato negli anni '70 da Rego-Fix come soluzione ai limiti dei precedenti design di pinze TG e R8. L'innovazione chiave è stato un corpo pinza con 8 fessure e un angolo di cono di 30 gradi al naso, che consente alla pinza di comprimersi uniformemente attorno al gambo dell'utensile quando il dado viene serrato. Questo design geometrico crea una forza di serraggio radiale uniforme che si adatta a un'ampia gamma di diametri del gambo all'interno di una singola misura di pinza, una caratteristica che i sistemi precedenti non avevano. Negli anni '80, lo standard ER è stato codificato nella norma DIN 6499, che specificava le dimensioni esatte per le pinze da ER-8 a ER-50, garantendo la compatibilità tra produttori e consolidando il sistema come riferimento di settore.
Come Fa il Meccanismo di Serraggio della Pinza ER a Raggiungere le Sue Tolleranze?
Il meccanismo di serraggio si basa su una sede conica da 30 gradi rettificata con precisione all'interno del corpo del mandrino e su un cono corrispondente sulla superficie esterna della pinza. Quando il dado viene serrato con la coppia consigliata, tipicamente da 50 a 80 Nm per una pinza ER-32, la pinza viene spinta in avanti e radialmente verso l'interno, comprimendo le fessure e afferrando il gambo dell'utensile. L'eccentricità di una pinza ER nuova e di alta qualità è compresa tra 0,005 mm e 0,015 mm al naso della pinza, misurata con una barra di prova che si estende per 4 volte il diametro del gambo dal naso. Questa precisione è ottenuta grazie al processo di produzione della pinza, in cui il foro interno viene rettificato dopo il taglio delle fessure, e le fessure stesse sono sfalsate di 30 gradi per evitare che la pressione di serraggio crei una deformazione poligonale del gambo dell'utensile.
Quali Fattori Determinano la Forza di Serraggio Massima di una Pinza ER?
La forza di serraggio è determinata principalmente dalla dimensione della pinza, dalla coppia di serraggio e dall'area di contatto tra la pinza e il gambo dell'utensile. Una pinza ER-32 standard con un foro da 20 mm, serrata a 80 Nm, genera una forza di serraggio radiale di circa 12-15 kN, che si traduce in una capacità di trasmissione della coppia da 60 a 80 Nm prima che si verifichi lo slittamento dell'utensile. Il campo di serraggio è di 1 mm per misura di pinza (ad esempio, una pinza ER-32 per un gambo da 20 mm serrerà da 19 mm a 20 mm), ma il campo di lavoro consigliato è solo di 0,5 mm per mantenere una concentricità ottimale. Quando la pinza viene utilizzata ai limiti esterni del suo campo, l'eccentricità può degradarsi fino a 0,025 mm - 0,040 mm, motivo per cui le operazioni di lavorazione di precisione dovrebbero sempre utilizzare una pinza che corrisponda il più possibile al diametro del gambo.
Perché una Pinza ER Supera Ancora i Portautensili Idraulici e a Termoretraibile in Molte Applicazioni?
Per le operazioni di sgrossatura ad alta coppia a velocità del mandrino superiori a 15.000 RPM, i portautensili a termoretraibile e idraulici offrono rigidità ed equilibrio superiori, ma presentano notevoli svantaggi. Un portautensili idraulico costa tra $150 e $400 per unità, mentre un portautensili a termoretraibile richiede un'unità di riscaldamento a induzione che costa da $3.000 a $8.000, ed entrambi i sistemi sono limitati a un singolo diametro del gambo dell'utensile. Al contrario, un corpo mandrino a pinza ER costa da $40 a $120, e un singolo dado ER-32 può contenere qualsiasi gambo da 2 mm a 20 mm semplicemente cambiando la pinza, che costa da $8 a $25 ciascuna. Per le officine che lavorano più numeri di parte al giorno, il tempo di cambio utensile di 30 secondi di un sistema ER rispetto al ciclo di riscaldamento e raffreddamento di 3-5 minuti di un portautensili a termoretraibile rende il sistema ER più produttivo per lotti inferiori a 100 pezzi.
Quali Sono i Limiti di Prestazione Specifici delle Pinze ER ad Alto Regime?
Il limite principale del sistema ER è il suo equilibrio e la forza di serraggio alle alte velocità di rotazione. A velocità del mandrino superiori a 20.000 RPM, la forza centrifuga che agisce sul dado della pinza può causare una diminuzione della forza di serraggio fino al 30%, il che può portare all'estrazione dell'utensile durante tagli pesanti. La velocità massima consigliata del mandrino per un mandrino a pinza ER-32 standard è di 25.000 RPM con dado bilanciato, mentre le misure ER-11 ed ER-16, essendo più leggere, possono funzionare in sicurezza fino a 30.000 RPM. Per la lavorazione ad alta velocità oltre queste soglie, gli ingegneri in genere passano a portautensili a termoretraibile HSK, ma per il 95% delle fresatrici CNC che operano al di sotto di 15.000 RPM, le prestazioni della pinza ER sono del tutto adeguate.
Quanto Costa un Sistema a Pinza ER Rispetto alle Alternative?
Il costo totale di proprietà di un sistema a pinza ER è drasticamente inferiore rispetto ad altri metodi di bloccaggio, soprattutto considerando la gamma di diametri degli utensili che un'officina deve coprire. Un kit iniziale ER-32 completo con corpo mandrino, 20 pinze che coprono da 2 mm a 20 mm e una chiave dinamometrica costa circa $350-$500 da un marchio affidabile come Rego-Fix, Techniks o Lyndex-Nikken. La copertura equivalente utilizzando portautensili idraulici richiederebbe 20 portautensili individuali a $150 ciascuno, per un totale di $3.000, e richiederebbe un'unità pompa idraulica del costo di $1.200. La seguente tabella confronta le specifiche chiave e i costi dei tre sistemi di bloccaggio utensile più comuni:
| Specifica | Mandrino a Pinza ER | Portautensili Idraulico | Portautensili a Termoretraibile |
| Precisione di Eccentricità (mm) | Da 0,005 a 0,015 | Da 0,003 a 0,005 | Da 0,002 a 0,005 |
| Campo di Serraggio per Unità | 1 mm (pinze multiple) | Diametro fisso | Diametro fisso |
| Max RPM Consigliato | 25.000 (ER-32) | 40.000 | 60.000 |
| Tempo di Cambio Utensile (secondi) | 30 | 15 | Da 180 a 300 |
| Costo per Portautensili (USD) | Da 40 a 120 | Da 150 a 400 | Da 80 a 250 |
| Costo per 10 Misure di Gambo (USD) | 500 (10 pinze) | Da 1.500 a 4.000 | Da 800 a 2.500 più riscaldatore |
| Trasmissione di Coppia (Nm, gambo 20mm) | Da 60 a 80 | Da 100 a 120 | Da 120 a 150 |
| Smorzamento Vibrazioni | Moderato | Buono | Eccellente |
Perché le Pinze ER Rimangono la Prima Scelta per la Prototipazione e la Produzione di Piccoli Lotti?
Per la prototipazione e la produzione a basso volume, i fattori dominanti sono la velocità di cambio e il costo delle scorte, entrambi a favore del sistema ER. Quando un programmatore CNC cambia un utensile da una fresa a candela da 10 mm a una punta da 6 mm, il sistema ER richiede solo la sostituzione dell'inserto della pinza, che richiede 20 secondi e non disturba la posizione del corpo del mandrino nel mandrino principale. Al contrario, un portautensili a diametro fisso deve essere rimosso dal mandrino, il che richiede un ciclo di misurazione dell'offset dell'altezza utensile che aggiunge da 1 a 2 minuti per cambio. Su un tipico lavoro con 10 utensili, questa differenza si traduce in 15-20 minuti di tempo ciclo risparmiato per attrezzaggio, che a una tariffa macchina di $80 l'ora si traduce in $20-$27 di risparmio per attrezzaggio.
Quando un Ingegnere Dovrebbe Scegliere un Sistema di Bloccaggio Diverso dalla Pinza ER?
Ci sono tre scenari specifici in cui una pinza ER non è la scelta ottimale. Il primo è la sgrossatura pesante di titanio o acciaio inossidabile dove la coppia di taglio supera gli 80 Nm; in questo caso, è necessario un portautensili a bloccaggio laterale o un mandrino di fresatura con superfici piane Weldon per prevenire la rotazione dell'utensile. Il secondo è la finitura di ultra-precisione dove la finitura superficiale richiesta è inferiore a Ra 0,4 micrometri, perché l'eccentricità di una pinza ER lascerà un motivo visibile di segni utensile sul pezzo. Il terzo è la lavorazione ad alta velocità oltre i 25.000 RPM per l'alluminio dove il dado sbilanciato causa vibrazioni; in questo caso, un portautensili idraulico o a termoretraibile bilanciato è necessario per mantenere la durata dell'utensile e la qualità superficiale. Per tutte le altre applicazioni, la combinazione di precisione, flessibilità e costo della pinza ER la rende la scelta predefinita logica.
FAQ
Qual è la Tolleranza di Eccentricità Massima di una Pinza ER Nuova?
Una pinza ER nuova e di alta qualità di un produttore premium avrà un'eccentricità da 0,005 mm a 0,008 mm al naso quando misurata con una barra di prova. Le pinze standard di grado industriale mostreranno da 0,010 mm a 0,015 mm, che è comunque accettabile per la maggior parte delle operazioni di foratura e sgrossatura. Per le operazioni di finitura, si dovrebbero selezionare pinze con un'eccentricità certificata di 0,005 mm o inferiore, tipicamente etichettate come grado "precisione" o "UP".
Con Che Frequenza le Pinze ER Dovrebbero Essere Sostituite?
Le pinze ER dovrebbero essere sostituite quando l'eccentricità supera 0,025 mm o quando compaiono usura visibile, corrosione o intagli sul foro interno o sulle superfici coniche. La durata media è di 1.000-2.000 cambi utensile, a seconda della pulizia dell'ambiente e della coppia applicata durante il serraggio. La pulizia e la lubrificazione regolari della pinza e delle filettature del dado prolungheranno significativamente la vita utile.
Una Pinza ER Può Tenere un Gambo Metrico in un Mandrino di Dimensioni in Pollici?
No, il campo di serraggio di una pinza ER è esattamente di 1 mm, quindi un gambo metrico richiede una pinza metrica e un gambo in pollici richiede una pinza in pollici. Tentare di serrare un gambo da 0,375 pollici (9,525 mm) in una pinza da 10 mm comporterà un'eccentricità eccessiva e una scarsa forza di presa. Utilizzare sempre la misura della pinza che corrisponde esattamente al diametro del gambo per prestazioni ottimali.
Qual è la Coppia Corretta per Serrare il Dado di una Pinza ER?
La coppia di serraggio consigliata varia in base alla misura della pinza: ER-11 richiede da 15 a 20 Nm, ER-16 richiede da 30 a 40 Nm, ER-25 richiede da 50 a 60 Nm ed ER-32 richiede da 70 a 80 Nm. L'uso di una chiave dinamometrica è essenziale perché un serraggio eccessivo deforma la pinza e un serraggio insufficiente causa l'estrazione dell'utensile. Dopo il serraggio iniziale, è buona pratica riserrare dopo i primi tagli per tenere conto dell'espansione termica.
La Pinza ER Funziona sia con Operazioni di Fresatura che di Tornitura?

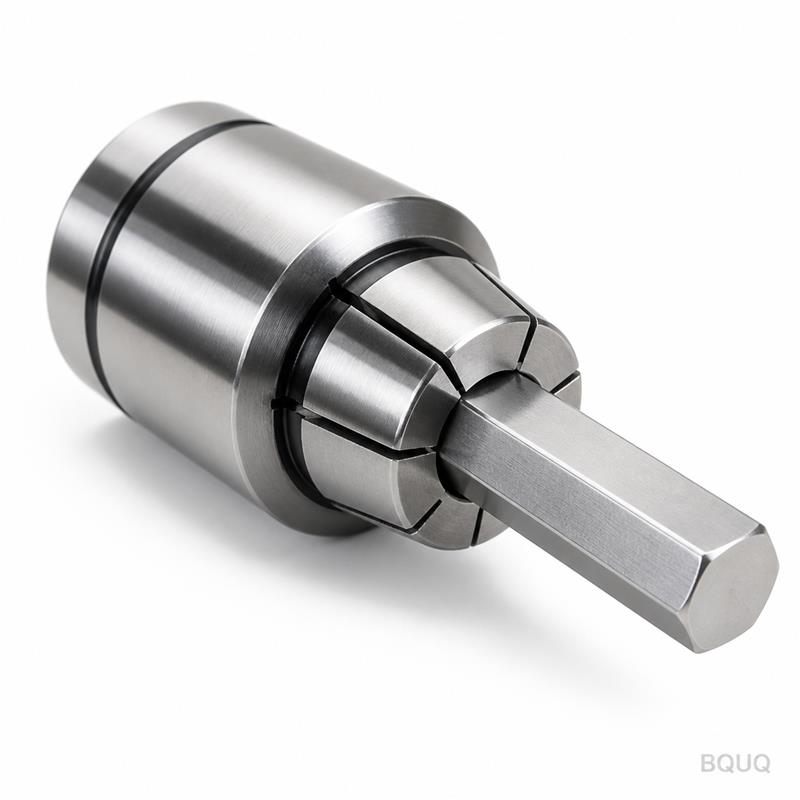

Sì, le pinze ER sono utilizzate sia nei mandrini di fresatura che nell'utensileria viva del tornio, a condizione che il corpo del mandrino sia progettato per l'interfaccia macchina specifica. Nelle applicazioni di tornitura, il mandrino a pinza può essere utilizzato anche per tenere il pezzo, non solo l'utensile da taglio, con una precisione di serraggio da 0,010 mm a 0,020 mm. Per il bloccaggio del pezzo, la pinza è montata sul mandrino del tornio e il materiale viene alimentato attraverso il foro, il che è comune per i torni CNC a barra.
Qual è la Differenza tra Pinze ER-32 ed ER-40?
La differenza principale è la capacità di serraggio e la dimensione fisica della pinza. Una pinza ER-32 ha un foro massimo di 20 mm e un diametro esterno di 32 mm, mentre una pinza ER-40 ha un foro massimo di 26 mm e un diametro esterno di 40 mm. La pinza ER-40 più grande viene utilizzata per utensili da taglio più pesanti e gambi più grandi, ma richiede un corpo mandrino più grande e genera forze di serraggio più elevate.
In Che Modo la Temperatura Influisce sulle Prestazioni della Pinza ER?
A temperature elevate superiori a 80 gradi Celsius, l'acciaio per molle della pinza può perdere la sua memoria elastica, riducendo permanentemente la forza di serraggio. Durante la lavorazione pesante, il calore generato sul tagliente può trasferirsi attraverso il gambo dell'utensile nella pinza, quindi è fondamentale utilizzare il refrigerante attraverso il mandrino o un refrigerante a getto esterno. Si consiglia un'ispezione regolare delle fessure della pinza per eventuali segni di scolorimento termico (ossidazione) per prevenire guasti improvvisi dell'utensile.
