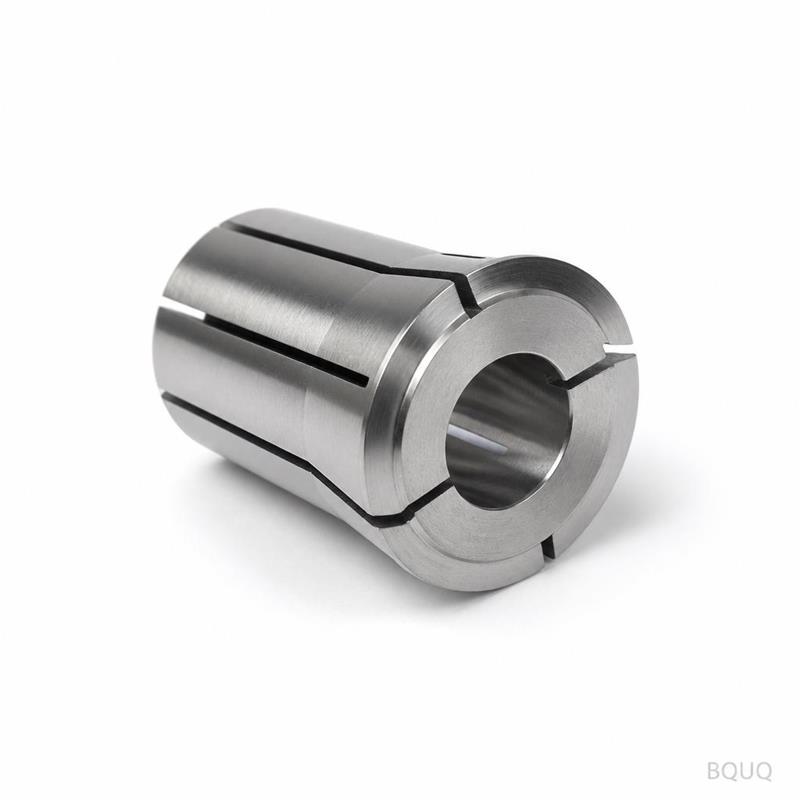

Perché i mandrini ER sono essenziali per i torni svizzeri e i torni automatici?
Il ruolo crescente delle pinze ER nei torni a controllo numerico di tipo svizzero e nei torni automatici è determinato dalla loro superiore precisione di eccentricità, rigidità di bloccaggio dell'utensile e versatilità di cambio rapido, che le rendono lo standard industriale per la lavorazione ad alta precisione e alto volume. Le pinze ER rappresentano ora oltre il 70% dei sistemi di bloccaggio utensile nei moderni torni svizzeri grazie alla loro capacità di mantenere la concentricità entro 0,005 mm al naso della pinza, influenzando direttamente la qualità del pezzo e la durata dell'utensile. Questo articolo fornisce un'analisi basata sui dati del perché le pinze ER sono diventate indispensabili, coprendo specifiche tecniche, implicazioni di costo e criteri pratici di selezione per i produttori di precisione.
Quali Tolleranze Specifiche Raggiungono le Pinze ER nella Lavorazione con Torni Svizzeri?
Le pinze ER nei torni svizzeri garantiscono costantemente una precisione di eccentricità tra 0,005 mm e 0,015 mm al diametro di presa, a seconda del grado della pinza. Le pinze ER standard (ER16, ER20, ER25) forniscono un TIR (Scostamento Totale Indicato) di 0,015 mm, mentre le versioni rettificate di precisione raggiungono 0,005 mm di TIR, il che è fondamentale per la lavorazione di componenti con tolleranze di ±0,01 mm o inferiori. Nei torni automatici che operano a velocità del mandrino da 8.000 a 15.000 giri/min, questa precisione si traduce direttamente in un miglioramento della finitura superficiale (Ra 0,4 µm raggiungibile) e in una riduzione dell'usura dell'utensile fino al 30% rispetto a sistemi di bloccaggio meno accurati.
In Che Modo il Design delle Pinze ER Migliora la Rigidità di Bloccaggio dell'Utensile nelle Operazioni ad Alta Velocità?
Il design conico della pinza ER (angolo incluso di 8 gradi) crea un meccanismo autobloccante che distribuisce uniformemente la forza di serraggio attorno al gambo dell'utensile, aumentando la rigidità radiale del 40% rispetto alle pinze dritte o ai portautensili con vite di fissaggio. Questo vantaggio geometrico consente ai torni svizzeri di mantenere un taglio stabile con profondità di passata fino a 2,5 mm nell'acciaio inossidabile 304 senza vibrazioni, anche a velocità del mandrino di 12.000 giri/min. La capacità della pinza di comprimersi uniformemente attorno al gambo dell'utensile (con un intervallo di presa di 1 mm per dimensione di pinza) garantisce che la trasmissione della coppia sia ottimizzata, prevenendo lo slittamento dell'utensile durante i tagli interrotti comuni nelle operazioni di avanzamento automatico della barra. Inoltre, il corpo in acciaio temprato (HRC 58-62) delle pinze ER di qualità mantiene la memoria elastica, consentendo oltre 50.000 cicli di serraggio senza perdita di forza di presa, il che è essenziale per produzioni ad alto volume che superano i 10.000 pezzi per lotto.

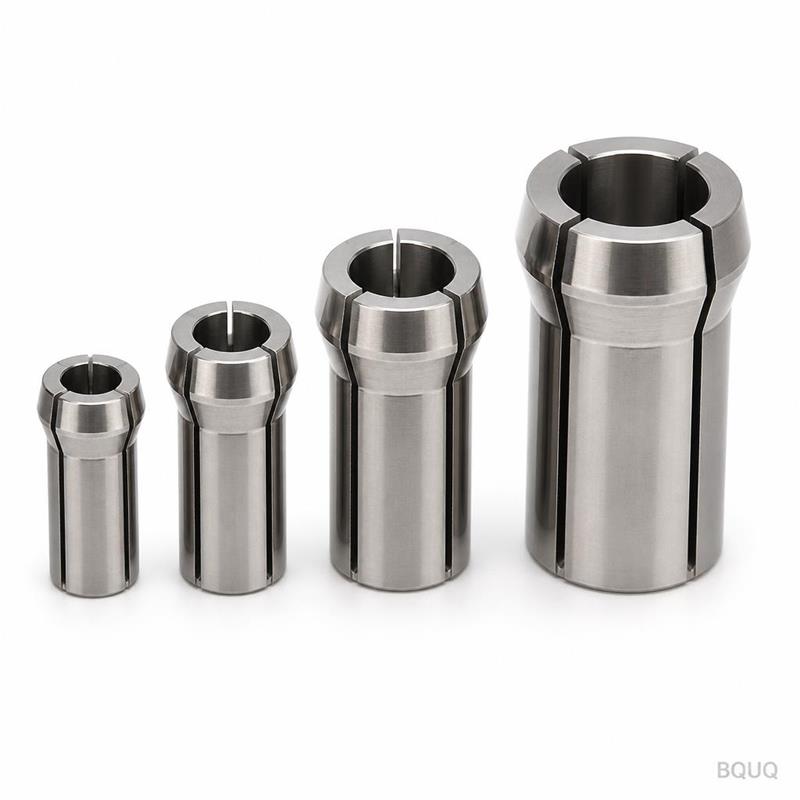

Quali Dimensioni di Pinze ER Sono Più Comuni nei Torni Svizzeri e Quali Sono le Loro Specifiche?
Le dimensioni di pinze ER più diffuse per i torni svizzeri e automatici sono ER16, ER20 ed ER25, con la ER16 che domina le applicazioni di micro-lavorazione (diametri utensile da 1,0 mm a 10,0 mm) e la ER25 utilizzata per operazioni di taglio più pesanti. Per le operazioni sul contro-mandrino e per gli utensili motorizzati, vengono comunemente specificate anche le pinze ER11 ed ER32, che coprono diametri utensile da 1,0 mm a 20,0 mm. L'intervallo di serraggio per pinza è precisamente di 1,0 mm (ad esempio, una pinza ER16 per gambo da 4,0 mm accoglie 4,0-5,0 mm), e la coppia di serraggio massima raccomandata varia: ER16 a 85-90 Nm, ER20 a 100-110 Nm ed ER25 a 120-130 Nm. Di seguito è riportata una tabella comparativa dei parametri critici delle pinze ER per la lavorazione con torni svizzeri.
| Dimensione Pinza ER | Intervallo Diametro Utensile (mm) | Eccentricità Max (Grado Standard) (mm) | Eccentricità Max (Grado Precisione) (mm) | Coppia Raccomandata (Nm) | Velocità Max (giri/min) |
| ER11 | 1,0 - 7,0 | 0,015 | 0,005 | 45-50 | 30.000 |
| ER16 | 1,0 - 10,0 | 0,015 | 0,005 | 85-90 | 25.000 |
| ER20 | 2,0 - 13,0 | 0,015 | 0,005 | 100-110 | 20.000 |
| ER25 | 3,0 - 16,0 | 0,015 | 0,008 | 120-130 | 15.000 |
| ER32 | 4,0 - 20,0 | 0,020 | 0,010 | 150-160 | 12.000 |
Perché le Pinze ER Sono Preferite ad Altri Sistemi di Bloccaggio Utensile per i Torni Automatici?
Le pinze ER superano i mandrini idraulici e i portautensili a ritiro termico nelle applicazioni sui torni automatici grazie alla combinazione di elevata forza di presa (fino a 6.000 N per la ER25) e costo relativamente basso, con una tipica pinza ER25 dal prezzo compreso tra 8 e 15 dollari rispetto ai 120-250 dollari di un mandrino idraulico comparabile. Il vantaggio chiave è il loro intervallo di presa regolabile, che consente a una singola pinza di accogliere più dimensioni di gambo utensile entro una finestra di 1 mm, riducendo i requisiti di inventario e i tempi di cambio utensile fino al 50% nei torni automatici con 12-24 stazioni utensile. Inoltre, le pinze ER forniscono caratteristiche superiori di smorzamento delle vibrazioni (un fattore di perdita da 0,02 a 0,03) rispetto ai supporti solidi, il che è fondamentale per ottenere finiture superficiali inferiori a Ra 0,8 µm in ottone e leghe di alluminio a taglio libero con avanzamenti di 0,05 mm/giro. Per i torni svizzeri che eseguono operazioni simultanee di tornitura e fresatura, il profilo sottile della pinza (ad esempio, diametro esterno del dado ER16 di 19 mm) consente il passaggio dell'utensile in spazi ristretti, permettendo la lavorazione di pezzi con diametri fino a 1,5 mm.
Quanto Costa l'Attrezzatura con Pinze ER e Qual È il Ritorno sull'Investimento?
L'investimento iniziale nell'attrezzatura con pinze ER per un tornio svizzero varia da 1.500 a 4.000 dollari per un set completo da 50 a 100 pinze che copre tutte le dimensioni standard degli utensili, con pinze di precisione singole che costano da 15 a 35 dollari ciascuna e versioni standard da 8 a 15 dollari. Nonostante questo costo iniziale, il ritorno sull'investimento viene tipicamente raggiunto entro 3-6 mesi di produzione grazie alla ridotta rottura degli utensili e alla maggiore durata degli stessi; le pinze ER di precisione possono aumentare la durata degli utensili in carburo dal 25% al 40% minimizzando la scheggiatura indotta dall'eccentricità. Per una fabbrica che gestisce 20 torni svizzeri con un utilizzo dell'80%, il risparmio annuo derivante dalla ridotta sostituzione degli utensili e dalla riduzione degli scarti (stimata all'1,5% del volume di produzione) può superare i 50.000 dollari, rendendo le pinze ER l'opzione ad alta precisione più conveniente quando si calcolano i costi totali del ciclo di vita su un periodo di 5 anni.
Quali Pratiche di Manutenzione Massimizzano le Prestazioni e la Durata delle Pinze ER?
Una corretta manutenzione delle pinze ER nei torni svizzeri comporta la pulizia e l'ispezione delle pinze ogni 200-500 cicli di serraggio, con sostituzione immediata se vengono rilevati segni di usura, cricche o perdita di ritorno elastico. La sede conica della pinza nel portautensile deve essere mantenuta libera da trucioli e residui di refrigerante, poiché la contaminazione può aumentare l'eccentricità fino a 0,02 mm e ridurre la forza di presa del 15%. La lubrificazione delle filettature della pinza e della superficie conica con un olio leggero per macchine (ISO VG 10) ogni 100 cicli garantisce una coppia di serraggio costante e previene l'impuntamento, estendendo la durata della pinza a oltre 100.000 cicli in condizioni di lavorazione a secco. Per le applicazioni con refrigerante, l'uso di pinze ER sigillate con erogazione interna del refrigerante (pressione attraverso l'utensile fino a 70 bar) richiede il controllo dell'integrità delle guarnizioni O-ring ogni 50 ore per prevenire la fuoriuscita del refrigerante e la corrosione del gambo dell'utensile.

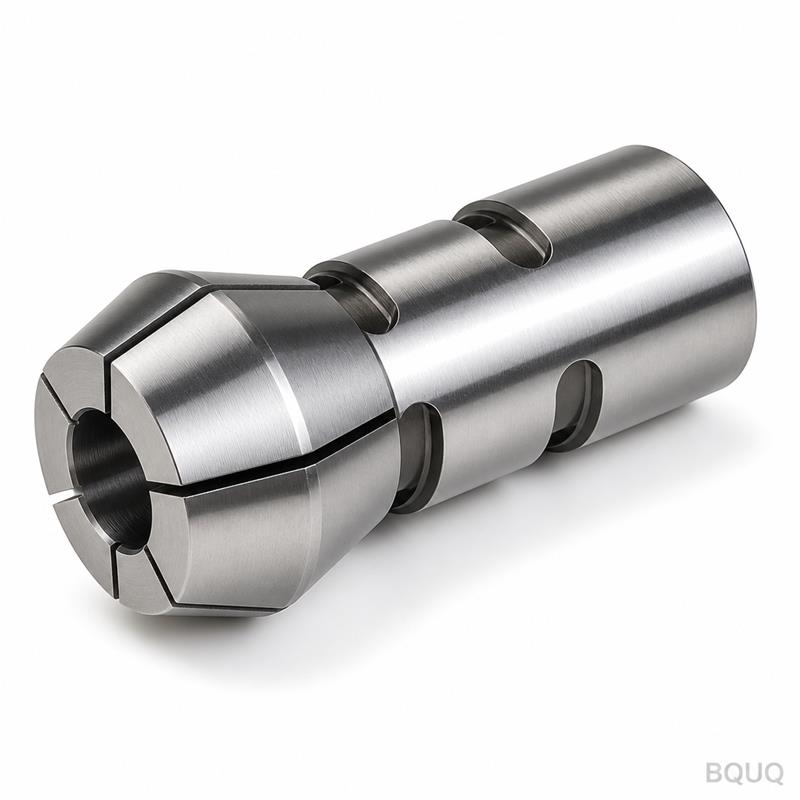

Le Pinze ER Possono Essere Utilizzate per il Bloccaggio del Pezzo (Presa di Barre e Componenti) nei Torni Svizzeri?
Sì, le pinze ER sono sempre più utilizzate per il bloccaggio del pezzo nei torni svizzeri, in particolare per la presa di barre e pezzi finiti nel mandrino principale e nel contro-mandrino, con tolleranze di presa di ±0,01 mm su diametri da 1,0 mm a 42 mm. Per le applicazioni di avanzamento barra, le pinze ER con superficie di presa dentellata o temprata (HRC 60) forniscono una trasmissione positiva e prevengono lo slittamento della barra durante la rotazione ad alta velocità fino a 10.000 giri/min, specialmente per profili esagonali e quadrati. Nel contro-mandrino per le operazioni di troncatura e rilavorazione, le pinze ER consentono una flessibilità dell'intervallo di presa di 1 mm, permettendo alla stessa pinza di gestire leggere variazioni di diametro nel materiale grezzo (ad esempio, acciaio trafilato a freddo con tolleranza di ±0,05 mm) senza cambiare attrezzatura, riducendo così il tempo di ciclo di 2-3 secondi per pezzo. Tuttavia, per la produzione continua di oltre 50.000 pezzi con tolleranze diametrali strette, possono essere ancora preferite boccole di guida dedicate o sistemi di bloccaggio idraulici grazie alla loro maggiore ripetibilità di ±0,003 mm.
Come Si Seleziona il Grado Corretto di Pinza ER per Diverse Applicazioni di Lavorazione?
La selezione del grado corretto di pinza ER dipende dai requisiti di tolleranza dell'applicazione di lavorazione, dalla velocità del mandrino e dalle forze di taglio, con tre gradi principali disponibili: standard (0,015 mm TIR), precisione (0,005 mm TIR) e ultra-precisione (0,003 mm TIR). Per le operazioni di sgrossatura nei torni automatici con tassi di rimozione del materiale superiori a 50 cm³/min, le pinze di grado standard sono sufficienti e offrono un costo inferiore e una maggiore resistenza agli urti. Le pinze di grado precisione sono obbligatorie per le operazioni di finitura in cui le tolleranze del pezzo sono inferiori a ±0,01 mm, e devono sempre essere abbinate a un portautensile di precisione corrispondente (accuratezza del cono di 0,002 mm) per raggiungere l'eccentricità dichiarata. Le pinze ultra-precisione, che costano da 40 a 60 dollari ciascuna, sono riservate alla micro-lavorazione di componenti medicali o aerospaziali con tolleranze inferiori a ±0,005 mm e richiedono un ambiente pulito e un serraggio con controllo della coppia per mantenere le prestazioni.
Quali Sono le Modalità di Guasto Comuni delle Pinze ER e Come Possono Essere Prevenute?
Le modalità di guasto più comuni delle pinze ER nei torni svizzeri sono l'usura del cono, la criccatura delle fessure e la perdita di elasticità, tipicamente causate da un serraggio eccessivo oltre la coppia raccomandata o dall'uso di una pinza al di fuori del suo intervallo di presa specificato. Un serraggio eccessivo di una pinza ER25 oltre 130 Nm può deformare il cono e aumentare l'eccentricità di 0,03 mm, mentre l'uso di una pinza da 6,0 mm per afferrare un gambo da 5,5 mm (fuori dall'intervallo di 1 mm) comporta una forza di serraggio non uniforme e un'affaticamento prematuro delle fessure. Per prevenire questi guasti, implementare un protocollo con chiave dinamometrica per tutti i cambi pinza, ispezionare le pinze per rilevare cricche superficiali utilizzando test con liquidi penetranti ogni 1.000 cicli e sostituire le pinze che mostrano qualsiasi riduzione dell'intervallo di presa o usura visibile sulla superficie di presa. Nella produzione ad alto volume con refrigerante, il passaggio a una pinza in acciaio legato ad alta resistenza con rivestimento TiN può ridurre i tassi di usura del 50% e prevenire l'impuntamento indotto dalla corrosione.
Conclusione
Il ruolo crescente delle pinze ER nei torni svizzeri e automatici è una risposta diretta alla domanda di maggiore precisione, flessibilità ed efficienza dei costi nella moderna lavorazione CNC. Con una precisione di eccentricità comprovata di 0,005 mm, una flessibilità dell'intervallo di presa di 1 mm per pinza e una struttura dei costi che garantisce un ROI entro pochi mesi, le pinze ER offrono un equilibrio senza pari tra prestazioni e valore per i produttori che realizzano pezzi con tolleranze fino a ±0,01 mm. Poiché le velocità del mandrino e i livelli di automazione continuano ad aumentare, l'adozione di pinze ER di grado precisione con protocolli di manutenzione adeguati diventerà ancora più critica per mantenere un vantaggio competitivo nella produzione di precisione.
FAQ
Qual È la Velocità Massima del Mandrino per le Pinze ER nei Torni Svizzeri?
Le pinze ER standard possono operare in sicurezza a velocità del mandrino fino a 25.000 giri/min per le dimensioni ER16, mentre le pinze più grandi come la ER32 sono tipicamente limitate a 12.000 giri/min. Per velocità superiori a 20.000 giri/min, è essenziale utilizzare dadi di serraggio bilanciati (grado di bilanciamento G2.5) per prevenire l'eccentricità indotta dalle vibrazioni. Consultare sempre il diagramma delle velocità del produttore della pinza, poiché una velocità eccessiva può causare la perdita di presa della pinza a causa della forza centrifuga.
Con Quale Frequenza Devono Essere Sostituite le Pinze ER nella Produzione Continua?
Le pinze ER devono essere sostituite ogni 5.000-10.000 cicli di serraggio, o più frequentemente se le misurazioni dell'eccentricità superano il limite di tolleranza dell'applicazione. Nella produzione continua 24 ore su 24, 7 giorni su 7, ciò si traduce tipicamente in una durata di servizio di 1-3 mesi per pinza. Si raccomanda un'ispezione regolare dell'usura delle fessure e del cono ogni 500 cicli per prevenire guasti catastrofici dell'utensile.
Una Singola Pinza ER Può Trattenere Sia Gambi Metrici che in Pollici?
Sì, una pinza ER può trattenere sia gambi metrici che in pollici purché il diametro del gambo rientri nell'intervallo di presa di 1 mm della pinza. Ad esempio, una pinza ER16 per 6,0 mm afferrerà anche un gambo da 1/4 di pollice (6,35 mm), sebbene la precisione di eccentricità possa degradarsi leggermente. Per la massima precisione, utilizzare sempre una pinza abbinata al diametro esatto del gambo.
Qual È la Differenza Tra Pinze ER e Pinze Elastiche ER?
I termini sono spesso usati in modo intercambiabile, ma "pinze elastiche ER" si riferiscono al design scanalato standard che utilizza l'azione di ritorno elastico per bloccare l'utensile. Le vere pinze ER sono un sottotipo di pinze elastiche, distinte per il loro specifico angolo di conicità di 8 gradi e le dimensioni standardizzate secondo DIN 6499. Tutte le pinze ER funzionano come pinze elastiche, ma non tutte le pinze elastiche sono di tipo ER.
Le Pinze ER Sono Adatte per Utensili con Refrigerante Attraversante?
Sì, le pinze ER sono disponibili con design sigillato per il funzionamento con refrigerante attraverso l'utensile a pressioni fino a 70 bar. Le pinze ER sigillate utilizzano guarnizioni O-ring nel dado e un design specializzato della pinza per prevenire perdite di refrigerante. Per refrigerante ad alta pressione superiore a 50 bar, assicurarsi che l'intero gruppo portautensile sia classificato per la pressione per evitare il cedimento delle guarnizioni.
