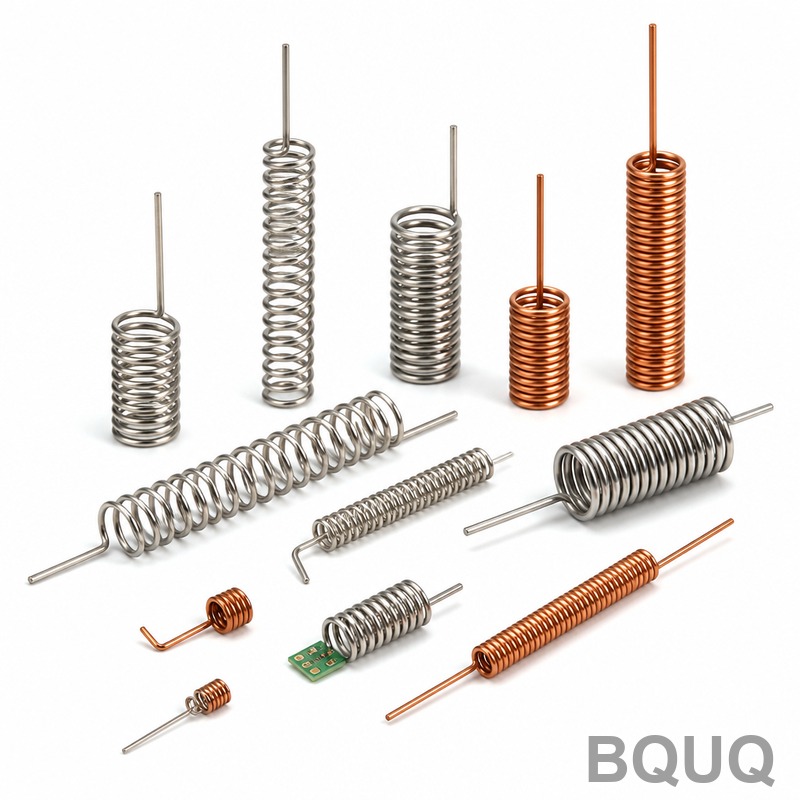

Questa è una collezione di bobine elicoidali per antenne a molla, prodotte tramite avvolgimento CNC e rettifica di precisione nello stabilimento BQUQ di Dongguan. Ottieni una tolleranza dimensionale d
Questa è una collezione di bobine elicoidali per antenne a molla, prodotte tramite avvolgimento CNC e rettifica di precisione nello stabilimento BQUQ di Dongguan. Ottieni una tolleranza dimensionale di ±0,01 mm, un'eccentricità totale massima di 0,05 mm e una durezza costante di 48–52 HRC in ogni lotto—oltre a un tempo di consegna di 7 giorni per le bobine prototipo. Nessun MOQ, nessun attrito da quantità minima di ordine, e ogni bobina viene ispezionata prima della spedizione.
Avvolgiamo elementi di antenne a molla con diametro del filo da 0,10 mm a 5,00 mm. La lunghezza libera varia da 3 mm a 200 mm, con diametro esterno da 1,5 mm a 60 mm. Le spire attive possono essere specificate da 2 a 50 giri. Manteniamo la tolleranza del passo a ±0,02 mm per giro e possiamo rettificare le estremità in piano con parallelismo di 0,05 mm per il montaggio verticale dell'antenna. Se hai bisogno di una bobina elicoidale conica o rastremata per la sintonizzazione della larghezza di banda, lo facciamo anche noi—con lo stesso accumulo di tolleranze.
Per le bobine per antenne, la scelta del materiale influisce sia sul ritorno elastico meccanico che sulla conducibilità elettrica. Teniamo in magazzino bronzo fosforoso a tempra molla (C5210), rame berillio (C17200) e acciaio inossidabile 302. Il bronzo fosforoso offre 45 HRC dopo l'invecchiamento; il rame berillio raggiunge 52 HRC con conducibilità del 25% IACS. Tutte le bobine vengono distese a 315°C per 30 minuti dopo l'avvolgimento, quindi passivate o nichelate se richiesto. Non utilizziamo filo di origine sconosciuta—ogni bobina è certificata con rapporti di prova del laminatoio.
La rugosità superficiale sul filo della bobina è mantenuta a Ra 0,4 µm o migliore. Questo è importante perché una superficie ruvida aumenta la resistenza RF a 2,4 GHz e oltre. Smussiamo anche tutti i bordi taglienti—le estremità del filo sono arrotondate con raggio di 0,05 mm—così non ci sono bave che potrebbero causare scarica corona o arco elettrico nei trasmettitori ad alta potenza. Se il tuo progetto richiede una placcatura in oro per la resistenza alla corrosione, applichiamo 0,2–0,5 µm di oro duro su un sottostrato di nichel.
L'indicatore di eccentricità totale (TIR) sul corpo della bobina è mantenuto a un massimo di 0,05 mm quando misurato rispetto all'asse centrale. Raggiungiamo questo risultato utilizzando un avvolgitore CNC con controllo del passo servo-assistito e un micrometro laser che verifica in tempo reale il diametro esterno di ogni bobina. Per bobine lunghe (oltre 50 mm di lunghezza libera), aggiungiamo una passata di raddrizzatura dopo il trattamento termico. Questo garantisce che la tua bobina si monti correttamente su un PCB o all'interno di un radome senza piegature meccaniche.
Ispezioniamo il 100% delle bobine per diametro esterno, lunghezza libera e numero totale di spire. Per dimensioni critiche come passo ed eccentricità, utilizziamo un piano di campionamento AQL 0,65 secondo ISO 2859-1. Ogni lotto riceve un rapporto dimensionale completo con dati CMM e un certificato di prova di durezza. Se hai bisogno di una scansione 3D della geometria della bobina per i tuoi archivi, possiamo fornirla come file PDF o STEP. Nessuna bobina lascia la fabbrica senza un numero di lotto tracciabile.
| Gamma diametro filo | 0,10 mm – 5,00 mm |
| Gamma diametro esterno | 1,5 mm – 60 mm |
| Gamma lunghezza libera | 3 mm – 200 mm |
| Numero spire attive | 2 – 50 giri |
| Tolleranza dimensionale | ±0,01 mm su OD e lunghezza |
| Tolleranza del passo | ±0,02 mm per giro |
| Eccentricità totale (TIR) | 0,05 mm max |
| Gamma di durezza | 48 – 52 HRC (rame berillio) |
| Finitura superficiale | Ra 0,4 µm max |
| Materiali | Bronzo fosforoso C5210, rame berillio C17200, acciaio inossidabile 302 |
| Tempo di consegna (prototipo) | 7 giorni |
| Tempo di consegna (produzione) | 15 – 20 giorni |
| MOQ | Nessun MOQ |
Se stai ancora selezionando l'utensile giusto per tagliare o rettificare queste bobine, la nostra guida alla selezione degli utensili da taglio CNC copre la geometria degli utensili per acciai per molle e leghe di rame. Per i limiti dimensionali generali del tuo alloggiamento antenna o staffa di montaggio, consulta la nostra guida alle tolleranze di lavorazione CNC per evitare specifiche eccessive.
Non c'è MOQ—accettiamo anche una singola bobina prototipo per test.
Sì, regoliamo il passo e il diametro della bobina in base alla tua simulazione RF o al tuo disegno, e possiamo iterare entro 48 ore.
Utilizziamo ispezione al 100% per OD e lunghezza, più AQL 0,65 per passo ed eccentricità, con un rapporto CMM completo per lotto.
Le bobine prototipo vengono spedite in 7 giorni; le produzioni fino a 10.000 pezzi vengono spedite in 15–20 giorni, e possiamo accelerare a 10 giorni con un costo aggiuntivo.
Inviaci il tuo disegno (PDF, STEP o DXF) e la quantità target. Ti restituiremo un preventivo fermo con prezzo esatto, tempo di consegna e materiale suggerito se sei indeciso. Email sc@bquq.com o WhatsApp +86 13713157787. BQUQ è una fabbrica di produzione di precisione a Dongguan, Cina, con 20 anni di esperienza in lavorazione CNC, stampaggio e produzione di molle. Le tue bobine elicoidali per antenne a molla saranno prodotte in Cina con lo stesso controllo qualità che applichiamo a componenti aerospaziali e telecomunicazioni.
| Parametro | Capacità |
|---|---|
| Materiali | SUS302/304/316, filo d'acciaio SWC, filo armonico SWP, 65Mn, bronzo fosforoso, rame al berillio |
| Tipi | Compressione, trazione, torsione, forme in filo, molle per batterie, molle a contatto |
| Diametro Filo | 0,05 - 12,0 mm |
| Tolleranza | ±0,02mm standard, ±0,01mm su richiesta |
| Superficie | Zincatura, nichelatura, ossidazione nera, passivazione, pallinatura |
| Macchine | Macchine avvolgitrici CNC per molle, macchine per torsione, macchine per formatura del filo |
| Prototipo | 72 ore, nessun MOQ sui campioni |
| Ispezione | Test di carico per lotto, dati di prova a fatica su richiesta |
