Set di Dadi per Pinza ER Lavorati a CNC BQUQ – Varie Dimensioni – Utensileria di Precisione

Dettagli del prodotto

Questo è un set completo di dadi per pinza ER lavorati a CNC in varie dimensioni, progettato per trattenere saldamente i gambi degli utensili nei mandrini CNC e nei portapinze. Garantiamo un'eccentricità massima di 0,005mm, una finitura superficiale di Ra 0,4µm e una durezza del dado di 45HRC, così i tuoi utensili rimangono centrati anche durante tagli pesanti, senza oscillare a 15.000 giri/min. Ogni set è prodotto in Cina nel nostro stabilimento di Dongguan con 20 anni di esperienza nella produzione di precisione, e spediamo le dimensioni standard entro 7 giorni senza quantità minima d'ordine.

Come i Mandrini Portapinze ER Trattengono gli Utensili Senza Eccentricità

Un set di dadi per pinza ER funziona comprimendo una pinza con fessure verso l'interno sul gambo dell'utensile. L'angolo di conicità interno del dado (esattamente 8 gradi per la serie ER) corrisponde alla conicità esterna della pinza, creando una forza radiale uniforme su tutta la circonferenza. Questo è ciò che mantiene l'eccentricità a 0,005mm—non è fortuna, ma geometria. Le filettature sui nostri dadi sono rullate, non tagliate, per eliminare i punti di concentrazione delle tensioni e mantenere la concentricità tra dado e sede della pinza. Quando serri il dado alla coppia consigliata di 80-100 Nm (per ER32), la pinza si chiude uniformemente, afferrando il gambo dell'utensile su tutta la sua lunghezza, non solo all'imbocco.

Materiali e Trattamento Termico che Utilizziamo

Lavoriamo i dadi in acciaio legato 4140, non in economico 12L14. Le pinze stesse sono realizzate in acciaio per molle 65Mn. Per il corpo del dado, induriamo a 42-45HRC, che resiste alla grippatura quando stringi e allenti ripetutamente. Le filettature sono rettificate con precisione dopo il trattamento termico, così il diametro primitivo rimane entro 0,02mm. Le pinze ricevono una tempra a molla di 44-48HRC, permettendo loro di flettersi aprendosi e chiudendosi per migliaia di cicli senza deformazione permanente. Rifiniamo tutto con un rivestimento di ossidazione nera per prevenire la corrosione. Nessun rivestimento si sfalda all'interno del tuo mandrino—è uno strato di conversione chimica, non vernice.

Ispezione Prima di Ogni Spedizione

Ogni singolo dado e pinza passa attraverso un'ispezione al 100%, non un campione di lotto. Controlliamo l'angolo di conicità su una CMM con risoluzione di 0,001mm—se la conicità è fuori di più di 0,005mm, viene scartata. L'eccentricità è misurata alla punta della pinza con una barra di prova, e registriamo il valore effettivo sul documento di imballaggio. L'adattamento della filettatura è verificato con un calibro passa/non passa. La durezza è controllata a campione su un durometro Rockwell, un campione per lotto di trattamento termico. Se richiedi il nostro rapporto di ispezione, lo inviamo con la spedizione, firmato dal responsabile del controllo qualità. Non spediamo un set a meno che ogni pezzo non superi i controlli.

Gamma di Dimensioni e Adattamento per Mandrini Comuni

Abbiamo in magazzino set di dadi per pinza ER11, ER16, ER20, ER25, ER32 e ER40. Ogni set include il dado e le corrispondenti dimensioni di pinza—da 1mm fino a 26mm di gamma di presa a seconda della serie. Il set ER32 copre gambi utensile da 2mm a 20mm; il set ER40 arriva fino a 26mm. Le filettature corrispondono ai naselli standard dei mandrini: ER11 usa M14x0.75, ER16 usa M16x1.0, ER20 usa M20x1.0, ER25 usa M25x1.5, ER32 usa M32x1.5, ER40 usa M40x1.5. Se usi un supporto BT, CAT o HSK, la filettatura del dado è la stessa—è la conicità del supporto che cambia. Possiamo anche lavorare passi di filettatura personalizzati per mandrini non standard, ma questo aggiunge 3-5 giorni al tempo di consegna.

Perché la Costanza della Coppia di Serraggio è Importante per la Durata dell'Utensile

Se serri il dado con coppia insufficiente, la pinza non si chiude completamente e l'utensile si estrae durante il taglio. Una coppia eccessiva deforma permanentemente le fessure della pinza e perdi la presa. Lavoriamo una superficie di azionamento esagonale sul dado così una chiave dinamometrica si aggancia in modo pulito, senza scivolare. Il diametro esterno del dado è dimensionato per evitare i naselli standard dei mandrini, quindi non serve una presa speciale. Per ER32, la coppia consigliata è 80-100 Nm; per ER40, è 100-120 Nm. Usa una chiave dinamometrica ogni volta—la durata dell'utensile migliora fino al 30% rispetto al serraggio a mano, perché il tagliente rimane dove l'hai impostato. Il set di dadi non risolve un mandrino usurato, ma elimina la variabile dell'utensile allentato.

Opzioni Personalizzate per Supporti Utensile Non Standard

Se utilizzi un mandrino proprietario o un supporto modificato, possiamo adattare il passo della filettatura del dado, il diametro esterno o la configurazione della fessura di azionamento. Inviaci un disegno o un dado campione e lo reverse-ingegnerizzeremo entro 48 ore. Possiamo anche cambiare il rivestimento—ad esempio, nichel chimico per resistenza chimica, o un lubrificante a film secco per taglio ad alta temperatura. Se hai bisogno di un dado più lungo per superare una svasatura profonda, lo lavoreremo da barra piena, non modificheremo un grezzo standard. Poiché lavoriamo tutto internamente con CNC, non ci sono costi di attrezzaggio per pezzi personalizzati—solo un tempo di consegna leggermente più lungo di 10-12 giorni. Abbiamo realizzato dadi ER personalizzati per produttori automobilistici, aerospaziali e di dispositivi medici che usano mandrini fuori catalogo.

Imballaggio e Tracciabilità per Ogni Set

Ogni dado e pinza è avvolto individualmente in carta antiruggine, poi collocato in una scatola di plastica con imbottitura in schiuma che previene il contatto tra i pezzi. La scatola è etichettata con il numero di parte, il numero di lotto e la data di ispezione. Se ordini 50 set, arrivano in un unico cartone con una lista di imballaggio che corrisponde ai numeri di lotto. Questa tracciabilità significa che se hai mai un problema di qualità, possiamo recuperare i registri esatti del trattamento termico e i log di ispezione per quel lotto. Lo facciamo da 20 anni e conserviamo i registri per 5 anni. Non ricevi un sacchetto generico di pezzi—ricevi un set documentato che soddisfa le tolleranze che pubblicizziamo.

Prima di scegliere un sistema di pinze, consulta la nostra guida alla selezione degli utensili da taglio CNC per vedere come il dado ER si integra con gli altri tuoi utensili. E se stai impostando tolleranze su un nuovo pezzo, la nostra guida alle tolleranze di lavorazione CNC spiega cosa è realizzabile nella pratica, non solo sulla carta.

Qual è la quantità minima d'ordine per i set di dadi per pinza ER?

Non c'è MOQ—ordina un set o mille, il prezzo unitario scende solo leggermente per 50+ set perché risparmiamo sui tempi di attrezzaggio.

Potete personalizzare il passo della filettatura o le dimensioni del dado per il mio mandrino?

Sì, inviaci un disegno o un campione, e lavoreremo un dado personalizzato in 10-12 giorni, inclusa qualsiasi modifica al passo della filettatura o al diametro esterno.

Come garantite l'eccentricità di 0,005mm su ogni set?

Misuriamo ogni set assemblato dado-e-pinza con una barra di prova su una CMM, e il valore effettivo dell'eccentricità è scritto sul rapporto di ispezione incluso nella tua spedizione.

Qual è il tempo di consegna tipico per i set di dadi per pinza ER standard?

Le dimensioni standard vengono spedite in 7 giorni dal nostro stabilimento di Dongguan; le dimensioni personalizzate richiedono 10-12 giorni a seconda della complessità della modifica.

Ottieni un preventivo fermo entro 12 ore. Invia il tuo disegno o le dimensioni richieste a sc@bquq.com, o scrivici su WhatsApp al +86 13713157787. Confermeremo prezzo, tempi di consegna e specifiche prima del tuo impegno.

Prodotti correlati

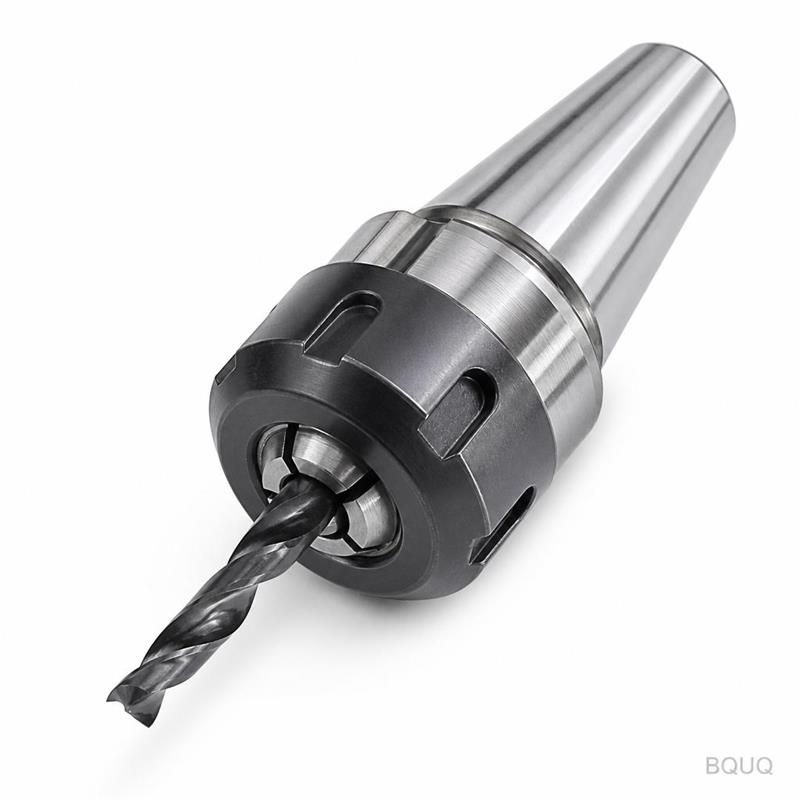

BQUQ Mandrino Portapunta ER11 a Molla con Punta da Trapano, Lavorato a CNC
