Componenti stampati per la messa a terra nell'elettronica
Risposta breve: i componenti stampati per la messa a terra sono le piccole parti metalliche — clip, dita elastiche, rondelle dentellate e capicorda a vite — che collegano un PCB, un telaio o uno schermo a una massa comune. Il loro compito sembra banale ma il requisito elettrico è severo: mantenere la resistenza di contatto bassa e stabile, tipicamente sotto circa 10 milliohm per giunzione, attraverso temperatura, vibrazioni e corrosione per tutta la vita del prodotto. Le parti che falliscono i test EMC o di sicurezza raramente sono quelle costose. Sono il contatto stampato economico che ha perso la forza normale o si è corroso all'interfaccia.
La messa a terra è dove il design meccanico e le prestazioni elettriche si scontrano. Una clip che sembra a posto su un disegno può superare la continuità al banco e comunque fallire la nebbia salina, o perdere forza di contatto dopo vibrazioni e aprire un percorso di terra di sicurezza. Questa guida copre cosa fanno i componenti stampati per la messa a terra, quali materiali e placcature mantengono bassa la resistenza, e come progettare e testare le giunzioni per il mondo reale.
Perché i componenti per la messa a terra sono importanti nell'elettronica
Una giunzione di terra serve tre padroni diversi. Per la sicurezza, fornisce un percorso a bassa impedenza per la corrente di guasto, in modo che un cortocircuito faccia scattare l'interruttore invece di energizzare un telaio. Per l'EMC, dà alle correnti di ritorno ad alta frequenza un percorso controllato in modo che non irradino. Per l'ESD, scarica la carica statica verso un riferimento definito senza danneggiare componenti sensibili.
Ogni scopo ha una diversa tolleranza alla resistenza. Una terra di sicurezza deve sopravvivere a correnti di guasto ripetute; una terra RF deve essere a bassa impedenza a centinaia di MHz, il che dipende dalla geometria tanto quanto dal materiale. Ecco perché una clip di terra è un componente stampato di precisione, non una staffa: la forza di contatto, l'area di contatto e la placcatura determinano la resistenza, e tutte e tre si degradano con la corrosione e il rilassamento meccanico.

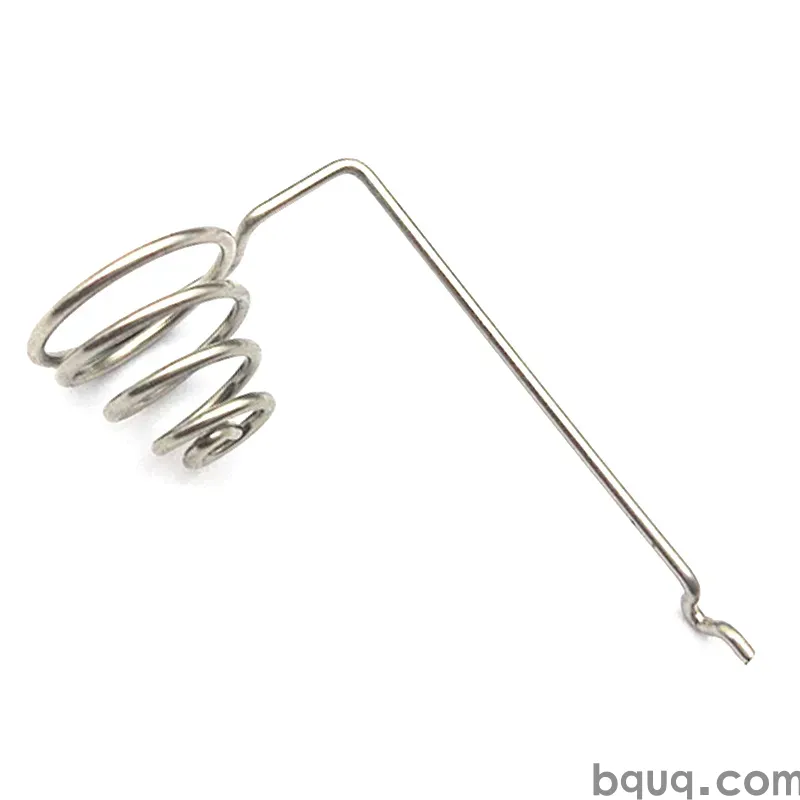

Tipi di componenti stampati per la messa a terra
La famiglia dei componenti stampati per la messa a terra è più ampia di quanto suggeriscano la maggior parte delle distinte base.
Le dita elastiche sono contatti a sbalzo o a forma di U che premono un pad del circuito o una guida del telaio per creare una terra cedevole. Le dita singole e doppie scambiano forza di contatto con sforzo di inserimento. Le rondelle dentellate — a stella, a denti interni o esterni — mordono attraverso ossido e vernice per raggiungere il metallo nudo sotto la testa di una vite. Le clip di terra tengono premuto uno schermo o un alloggiamento metallico mentre lo mettono anche a terra. I capicorda a vite e le piastre di terra forniscono un'interfaccia imbullonata per un prigioniero di terra. Le barriere EMI e le guarnizioni a livello di scheda formano un perimetro conduttivo continuo attorno a una sezione rumorosa. I distanziali del telaio con punta conduttiva sia posizionano che mettono a terra una scheda.
Poiché questi componenti spesso coesistono sullo stesso assemblaggio, di solito conviene stampare l'intera famiglia su attrezzature condivise, motivo per cui gli acquirenti spesso acquistano terminali e contatti stampati insieme ai loro componenti di schermatura e involucro.
Materiali e placcatura per una bassa resistenza di contatto
Il metallo base decide la conduttività e le proprietà elastiche; la placcatura decide cosa succede all'interfaccia.
| Finitura | Resistenza di contatto tipica | Resistenza alla corrosione | Salvabilità | Uso tipico |
|---|---|---|---|---|
| Stagno opaco su nichel | Bassa, stabile | Moderata | Eccellente | Terre saldate, alto volume |
| Stagno lucido | Bassa inizialmente | Inferiore; rischio di whisker | Buona | Giunti saldati orientati al costo |
| Nichel (nudo) | Da bassa a moderata | Buona | Scarsa senza flussante | Superfici di usura, interfacce a vite |
| Nichel + flash d'oro | Molto bassa, molto stabile | Eccellente | Buona | Segnali di basso livello e messa a terra RF |
| Argento | La più bassa | Scarsa senza sovraplaccatura | Buona | Contatti ad alta corrente, non esposti |
| Zinco / cromato su acciaio | Moderata | Buona | Non saldabile | Collegamento telaio-telaio |
Per una terra di scheda saldabile, lo stagno opaco su barriera di nichel è lo standard. Per una giunzione serrata a vite o accoppiata ripetutamente, un sotto-placcatura di nichel con un sottile flash d'oro mantiene la resistenza bassa e stabile e resiste alla corrosione da sfregamento. Non specificare oro su tutta una rondella o clip — limitarlo alla zona di contatto, perché il costo dell'oro è determinato dall'area. L'articolo placcatura per contatti stampati spiega come scegliere tra stagno, nichel e oro in base al tipo di interfaccia.
Progettazione per la resistenza di contatto e la ritenzione
La resistenza non è un singolo numero; è una somma di resistenza di massa, resistenza di costrizione nei punti di contatto e resistenza di film sulla superficie. Le ultime due si controllano attraverso forza normale, geometria di contatto e placcatura.
| Parametro di progetto | Obiettivo tipico | Perché è importante |
|---|---|---|
| Forza normale per contatto | 0,5-3 N | Sufficiente a rompere i film e mantenere l'accoppiamento; troppo deforma il telaio |
| Resistenza di contatto per giunzione | < 10 mΩ | Mantiene bassa l'impedenza della corrente di guasto e dei percorsi di ritorno RF |
| Distanza di strisciamento all'accoppiamento | 0,3-1,0 mm | Pulisce l'ossido dal punto di contatto all'inserimento |
| Cicli di accoppiamento | 10-100 per componenti di servizio | Determina la tempra e la scelta della placcatura |
| Temperatura di esercizio | -40 a +105 °C | Guida il rilassamento degli sforzi e la scelta della placcatura |
Le dita elastiche dovrebbero essere realizzate in una lega a tempra elastica — bronzo fosforoso o una lega rame-berillio — e formate in modo che il dito operi in un intervallo di deflessione che mantenga lo sforzo al di sotto del limite di snervamento del materiale. Un dito troppo deflesso all'assemblaggio si rilasserà e perderà forza entro pochi cicli termici. Dare alla superficie di accoppiamento uno strisciamento definito in modo che il punto di contatto si autopulisca, ed evitare progetti in cui il dito tocca lo stesso punto ogni ciclo senza azione di scorrimento.
Test e controlli di qualità
La resistenza di contatto si misura con un metodo a quattro fili (Kelvin) per eliminare la resistenza dei cavi, riportando tipicamente milliohm a una corrente di prova specificata. I test di forza di accoppiamento e ritenzione confermano che il dito fornisca la forza normale progettata. I test in nebbia salina e a gas misto verificano il comportamento alla corrosione della placcatura. Le prove di vibrazione e cicli termici verificano che la giunzione rimanga a bassa resistenza dopo stress meccanici e di temperatura.
Presso BQUQ spediamo componenti stampati per la messa a terra con dati di ispezione dimensionale come standard e possiamo aggiungere controlli di resistenza di contatto o spessore della placcatura al piano di qualità. Per il quadro completo di come vengono ispezionati i contatti stampati, le guide clip di terra e contatti per schermatura EMI coprono la geometria e gli angoli di test.
Domande frequenti
D: Quale resistenza di contatto dovrebbe avere una giunzione di terra?
R: Per la maggior parte delle giunzioni di terra elettroniche, puntare a meno di circa 10 milliohm per interfaccia, misurati con un metodo a quattro fili. Le terre RF spesso richiedono una resistenza inferiore e più stabile, il che di solito significa una sotto-placcatura di nichel con un flash d'oro sulla zona di contatto piuttosto che stagno nudo.
D: Quale placcatura è migliore per una clip di terra?
R: Dipende dall'interfaccia. Per una terra saldata, lo stagno opaco su nichel è l'opzione standard e più economica affidabile. Per una giunzione a vite o accoppiata ripetutamente, una sotto-placcatura di nichel con un sottile flash d'oro mantiene la resistenza bassa e stabile e resiste alla corrosione da sfregamento. Il nichel nudo è una buona superficie di usura ma difficile da saldare.
D: Perché una clip di terra perde contatto dopo qualche mese?
R: Di solito per rilassamento degli sforzi o corrosione. Un dito troppo deflesso all'assemblaggio perde gradualmente forza normale, e il punto di contatto sviluppa un film di ossido o corrosione. Risolvilo progettando il dito per operare entro il suo intervallo elastico, aggiungendo strisciamento all'accoppiamento e scegliendo una placcatura adatta all'ambiente.
D: I componenti stampati per la messa a terra possono essere realizzati con tolleranze strette?
R: Sì. Clip, dita e rondelle di terra sono stampate a ±0,05 mm sulle caratteristiche critiche come standard, con controllo più stretto dove un'altezza di contatto o una posizione del dito specifiche lo richiedono. Poiché questi componenti controllano le prestazioni elettriche, trattiamo le dimensioni critiche per il contatto come caratteristiche chiave nel piano di ispezione.
D: Qual è il tempo di consegna e la quantità minima d'ordine per i componenti stampati per la messa a terra?
R: Non c'è una quantità minima fissa; il minimo pratico dipende dall'attrezzatura. Attrezzature morbide o bridge supportano lotti a basso volume, mentre gli stampi progressivi servono l'alto volume. Invia il disegno con materiale, placcatura e quantità a sc@bquq.com e BQUQ restituisce un preventivo indicativo entro 12 ore lavorative.
