Molle per l'isolamento dalle vibrazioni: rigidità e frequenza naturale

Molle per l'isolamento dalle vibrazioni: rigidità e frequenza naturale

Risposta breve: Una molla isola le vibrazioni solo quando la sua frequenza naturale è ben al di sotto della frequenza di eccitazione — un rapporto di 3:1 o più, il che significa che la frequenza naturale della molla dovrebbe essere pari o inferiore a un terzo della frequenza motrice. Per un motore a 25 Hz, puntare a 8 Hz o meno. La frequenza naturale scala con la radice quadrata della rigidità della molla divisa per la massa supportata, quindi dimezzare la frequenza richiede di ridurre la rigidità a un quarto. In pratica si sceglie una molla morbida a lunga corsa con sufficiente capacità di carico statico, quindi si verificano deflessione, sollecitazione e instabilità. BQUQ lavora e avvolge molle isolanti con tolleranze CNC di ±0,005 mm a Dongguan, con preventivi in 12 ore lavorative.

Che cos'è fisicamente l'isolamento dalle vibrazioni?

L'isolamento dalle vibrazioni significa interrompere il percorso attraverso cui una forza oscillante viaggia da una macchina a una struttura — o da un pavimento a uno strumento sensibile. Una molla lo fa introducendo un elemento cedevole tra i due. Invece di trasmettere la forza rigidamente, la molla immagazzina e rilascia energia, e la massa che supporta diventa un risonatore con una propria frequenza.

Due regimi contano:

• Regione di amplificazione: quando la frequenza motrice è vicina alla frequenza naturale massa-molla, il moto viene amplificato, non ridotto. Questa è la zona di risonanza ed è distruttiva.
• Regione di isolamento: quando la frequenza motrice è ben al di sopra della frequenza naturale, la trasmissibilità diminuisce. La forza trasmessa cala all'aumentare del rapporto di frequenza.

La transizione è il problema di progetto. Ogni isolatore passa attraverso la risonanza durante l'avvio e l'arresto, quindi la molla deve sopravvivere, e il sistema deve o smorzare rapidamente attraverso di essa o essere limitato da finecorsa.

Trasmissibilità in un'unica equazione

Per un sistema a un grado di libertà con rapporto di smorzamento viscoso ζ e rapporto di frequenza r = f_motrice / f_naturale:

T = √[ (1 + (2ζr)²) / ( (1 − r²)² + (2ζr)² ) ]

A r = 3 e ζ = 0,05, T ≈ 0,13 — circa l'87% della forza disturbante viene bloccata. A r = 5, T ≈ 0,045. Ecco perché la regola del 3:1 è un minimo, non un obiettivo.

Come si calcola la frequenza naturale di una molla?

La frequenza naturale di una massa supportata da una molla è:

f_n = (1 / 2π) × √(k / m)

dove k è la rigidità della molla in N/mm (espressa in N/m per il SI) e m è la massa supportata in kg. Per un'installazione multi-molla, k è la somma di tutte le rigidità delle molle che condividono il carico, e m è la massa totale trasportata.

Una scorciatoia pratica per gli ingegneri che lavorano in Hz e kg:

f_n ≈ 15,76 / √δ

dove δ è la deflessione statica in millimetri sotto il carico supportato. Questo singolo numero — la deflessione statica — è il modo più rapido per giudicare se un isolatore può funzionare. Vuoi 5 Hz? Ti servono circa 10 mm di deflessione statica. Vuoi 3 Hz? Circa 28 mm.

Obiettivi di deflessione statica

Questi valori sono indicativi per un modello a un grado di libertà. Le installazioni reali aggiungono la cedevolezza della struttura, che di solito ammorbidisce il sistema effettivo e sposta la frequenza verso il basso — a volte in modo utile, a volte imprevedibile.

Perché la rigidità della molla conta più del materiale della molla?

La rigidità determina la frequenza. Il materiale determina sollecitazione, vita a fatica e comportamento alla corrosione. Gli ingegneri spesso partono dal materiale perché sembra concreto, ma la decisione sulla rigidità viene prima e vincola tutto il resto.

Rigidità per una molla elicoidale di compressione in filo tondo:

k = G d⁴ / (8 D³ N_a)

dove G è il modulo di taglio, d è il diametro del filo, D è il diametro medio della spira, e N_a è il numero di spire attive. La dipendenza di quarta potenza dal diametro del filo è la leva dominante. Un aumento del 10% del diametro del filo aumenta la rigidità di circa il 46%. Un aumento del 10% del diametro medio riduce la rigidità di circa il 25%.

La conseguenza pratica: per ottenere una bassa frequenza naturale serve una molla morbida, e una molla morbida significa filo sottile, grande diametro, molte spire, o tutte e tre le cose. Questo spinge verso una molla lunga e snella — il che porta in gioco instabilità e surge.

Instabilità e snellezza

Man mano che la lunghezza libera cresce rispetto al diametro medio, una molla di compressione diventa incline all'instabilità laterale. Una regola pratica comune è mantenere il rapporto tra lunghezza libera e diametro medio sotto circa 4 per molle non guidate, o fornire una guida interna o esterna oltre tale valore. Le molle instabili non si comportano come progettato: la rigidità diventa non lineare, appare rigidità laterale e la frequenza di isolamento si sposta.

Per isolatori molto morbidi, considerare:

• Aste o boccole di guida
• Annidare due molle concentricamente con rigidità diverse
• Passare a una geometria diversa, come una molla conica o a botte
• Dividere il carico su più molle più corte

Come si abbina una molla a un problema reale di vibrazioni?

Partire dall'eccitazione, non dalla molla. Il flusso di lavoro seguente è quello che utilizziamo quando preventiviamo molle isolanti presso BQUQ.

Passo 1: Caratterizzare l'eccitazione

Identificare la frequenza motrice. Per una macchina rotante, f = RPM / 60. Per un motore a due poli a 3000 RPM, sono 50 Hz. Ricordare le armoniche: un motore può produrre energia significativa a 2× e 3× la velocità di rotazione, e i cuscinetti possono aggiungere contenuto di ordine superiore. Se la frequenza significativa più bassa è 50 Hz, puntare a una frequenza naturale di 16 Hz o inferiore.

Passo 2: Impostare il rapporto di frequenza

Scegliere r ≥ 3, idealmente 4 o 5. Scendere sotto 3 ti mette troppo vicino alla risonanza, dove piccoli cambiamenti di massa o rigidità causano grandi cambiamenti di trasmissibilità. Andare sopra 5 dà rendimenti decrescenti e richiede molle molto morbide e molto lunghe.

Passo 3: Convertire in deflessione statica

Usare δ = (15,76 / f_n)². Per f_n = 8 Hz, δ ≈ 3,9 mm. Per f_n = 5 Hz, δ ≈ 9,9 mm.

Passo 4: Dimensionare la molla

Dal carico statico per molla W e dalla deflessione δ, rigidità k = W / δ. Quindi scegliere d, D e N_a per raggiungere quella rigidità mantenendo la sollecitazione accettabile. Verificare:

• Altezza a pacco — deve essere inferiore all'altezza installata meno la massima deflessione dinamica
• Sollecitazione a pacco — dovrebbe rimanere al di sotto del valore ammissibile per il materiale e il numero di cicli
• Surge — la frequenza naturale della molla stessa (non della massa su di essa) dovrebbe essere ben al di sopra dell'eccitazione

Passo 5: Verificare con una prova di carico

La rigidità è facile da sbagliare. La tolleranza del diametro del filo, il conteggio delle spire e le ipotesi sulle condizioni terminali spostano tutte il valore misurato. Una prova carico-deflessione al 20%, 40% e 60% della corsa prevista intercetta la maggior parte degli errori prima dell'assemblaggio. Il nostro articolo sul collaudo di carico delle molle copre in dettaglio l'allestimento di misura.

Che dire dello smorzamento e del rapporto di smorzamento?

Una molla in puro acciaio non ha quasi nessuno smorzamento intrinseco — ζ è tipicamente da 0,001 a 0,01. Questo è eccellente per l'efficienza di isolamento al di sopra della risonanza ma scarso per il controllo alla risonanza. In pratica, i sistemi isolatori aggiungono smorzamento attraverso:

• Elementi elastomerici in serie o in parallelo alla molla
• Attrito alle spire terminali e alle sedi
• Smorzamento fluido o ad aria nel supporto
• Finecorsa che limitano la corsa alla risonanza

Uno smorzamento più elevato riduce il picco alla risonanza ma degrada leggermente l'isolamento al di sopra di essa. Per r ≥ 3, la penalità è piccola — un ζ di 0,1 rispetto a 0,01 cambia T a r = 4 da circa 0,067 a circa 0,077. Accettabile. Il vero beneficio è sopravvivere all'avvio e all'arresto.

I valori sono indicativi per un modello lineare a un grado di libertà.

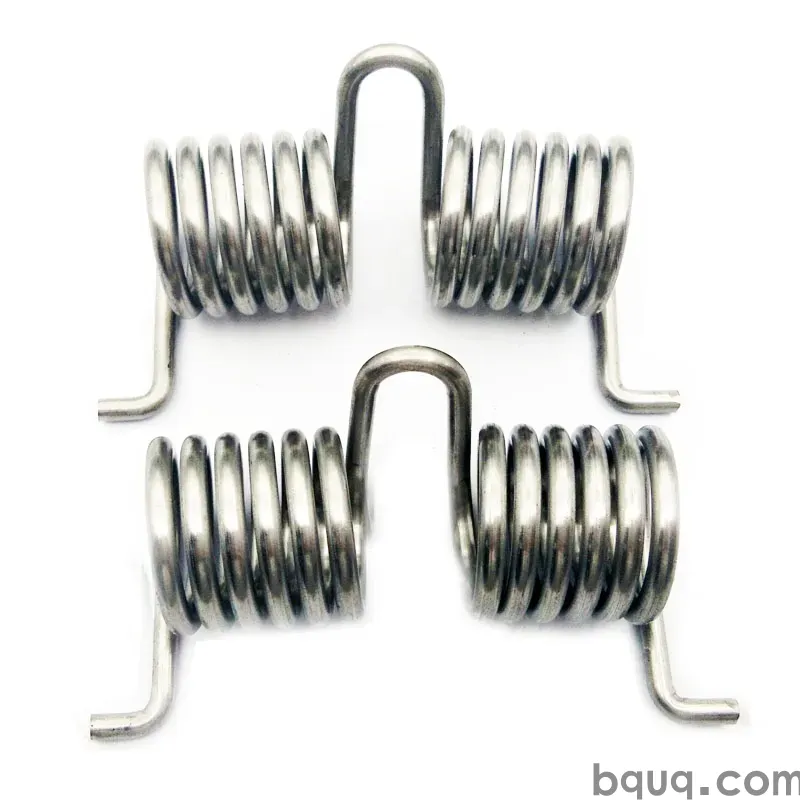

Quale tipo di molla si adatta a quale compito di isolamento?

Geometrie diverse risolvono vincoli diversi. La tabella seguente mappa i compiti comuni degli isolatori alle famiglie di molle.

Per la maggior parte dei supporti industriali, una molla di compressione elicoidale è la scelta predefinita. È economica, prevedibile e facile da specificare. Lo sforzo ingegneristico va nella rigidità, non nella geometria.

Insidie di progetto che rompono i sistemi di isolamento

Risonanza all'avvio

Ogni macchina passa attraverso la risonanza mentre sale di velocità. Se la molla non può sopravvivere alla corsa amplificata, cederà o si faticherà. Verificare l'ampiezza di picco alla risonanza e confermare che la molla non raggiunga l'altezza a pacco.

Cedevolezza della struttura

Una molla è morbida solo quanto la struttura su cui poggia. Se la piastra di montaggio flette, la rigidità effettiva del sistema cambia e la frequenza naturale si sposta. Basi rigide e massicce non sono opzionali.

Temperatura e materiale

Il modulo di taglio G diminuisce con la temperatura. Per l'acciaio, G cala all'incirca del 2% al 3% per ogni 100 °C di aumento nell'intervallo operativo normale. Questo abbassa la rigidità e abbassa la frequenza — di solito un effetto piccolo, ma vale la pena verificarlo per applicazioni calde. Per ambienti corrosivi, gradi inossidabili come 302 o 316 cambiano sia G che la sollecitazione ammissibile, quindi rigidità e vita devono essere ricalcolate anziché scalate. Il nostro articolo sulla selezione del diametro del filo per molle illustra i compromessi.

Fatica e conteggio dei cicli

Le molle isolanti spesso vedono milioni di piccoli cicli anziché pochi grandi. L'ampiezza della sollecitazione conta più della sollecitazione di picco. Mantenere la sollecitazione di taglio alternata ben al di sotto del limite di fatica per il materiale e la condizione superficiale, e specificare la pallinatura dove il conteggio dei cicli è elevato. I principi nella nostra guida sulla progettazione a carico dinamico delle molle si applicano direttamente.

Accumulo di tolleranze

La tolleranza di rigidità è funzione della tolleranza del diametro del filo, del conteggio delle spire e della rettifica delle estremità. Se il tuo obiettivo di isolamento è stretto, specifica esplicitamente la tolleranza di rigidità e collauda in base ad essa. Non presumere che una rigidità nominale da catalogo rientri nel 5%.

Come BQUQ supporta i programmi di molle isolanti

BQUQ gestisce quattro linee di produzione in un'unica fabbrica a Dongguan: lavorazioni CNC (±0,005 mm), tranciatura metalli, molle su misura e produzione di dissipatori di calore. Per il lavoro di isolamento dalle vibrazioni ciò significa che la molla, le sue sedi e qualsiasi alloggiamento lavorato possono essere approvvigionati insieme anziché da tre fornitori — il che conta quando rigidità e geometria interagiscono.

Cosa puoi aspettarti:

• Preventivo in 12 ore lavorative per una specifica di molla definita
• MOQ flessibile — quantità per prototipi e piccole serie sono benvenute
• Sistema qualità ISO9001 con verifica dimensionale e di carico
• Gamma di materiali che copre filo musicale, bonificato, cromo-silicio e gradi inossidabili

Invia diametro del filo, diametro medio, spire attive, lunghezza libera, tipo di estremità, materiale e il carico alla deflessione target. Se hai solo il problema di vibrazioni — massa, frequenza motrice e isolamento richiesto — invia quello invece. Risaliremo a una molla.

Domande frequenti

D: Quale frequenza naturale dovrebbe avere un isolatore di vibrazioni?

R: Puntare a un terzo o meno della frequenza motrice significativa più bassa, idealmente un quarto a un quinto. Per un motore a 50 Hz, ciò significa 10 a 16 Hz. Più basso è meglio per l'isolamento ma richiede più deflessione statica, una molla più lunga e più spazio di installazione. Sotto 3 Hz generalmente si abbandonano le molle elicoidali in acciaio e si passa alle molle ad aria.

D: Una molla più morbida isola sempre meglio?

R: Al di sopra della regione di risonanza, sì — rigidità più bassa significa frequenza naturale più bassa e trasmissibilità più bassa. Ma le molle più morbide richiedono più corsa, sono più prone all'instabilità e potrebbero non sopravvivere alla risonanza durante l'avvio. C'è anche un limite pratico: le molle molto morbide diventano sensibili ai cambiamenti di massa e alla cedevolezza della struttura, quindi la frequenza effettiva va alla deriva.

D: Come calcolo la rigidità della molla per un isolatore?

R: Usa k = G d⁴ / (8 D³ N_a) per una molla elicoidale di compressione. In alternativa lavora all'indietro: la rigidità è uguale al carico statico diviso per la deflessione statica richiesta, e la deflessione statica deriva dalla frequenza naturale target. Entrambe le strade dovrebbero concordare; se non lo fanno, controlla il conteggio delle spire attive e le condizioni terminali.

D: Una molla in acciaio può fornire da sola uno smorzamento sufficiente?

R: No. Le molle in acciaio hanno rapporti di smorzamento intorno a 0,001–0,01, che è molto basso. Va bene per l'efficienza di isolamento al di sopra della risonanza ma significa grandi ampiezze alla risonanza. La maggior parte dei progetti di isolatori aggiunge smorzamento elastomerico, ad attrito o fluido, o monta finecorsa per limitare la corsa durante avvio e arresto.

D: Cosa causa il cedimento precoce di una molla isolante?

R: Le cause usuali sono il superamento della risonanza durante l'avvio, l'instabilità da snellezza eccessiva, la fatica da alta sollecitazione alternata e la corrosione o infragilimento da idrogeno in parti placcate o inossidabili. Specificare la tolleranza di rigidità, aggiungere guide e pallinare la superficie affronta la maggior parte di questi prima che si manifestino sul campo.
