Raffreddamento a immersione per l'elettronica: implicazioni hardware
Risposta breve: Il raffreddamento a immersione non elimina il dissipatore di calore — cambia ciò che il dissipatore deve fare. Nei fluidi dielettrici monofase, le alette a convezione naturale con spazi di 2–4 mm e altezze di 15–25 mm sono tipiche, perché la viscosità e la densità del fluido sono molto più elevate dell'aria. Le densità delle alette per convezione forzata con spaziatura di 1,5–2 mm di solito soffocano il flusso e aumentano le temperature di giunzione. Sia il rame che l'alluminio funzionano, ma placcature, adesivi ed etichette devono resistere al contatto permanente con il fluido. BQUQ lavora ed estrude dissipatori di calore pronti per l'immersione a ±0,005 mm e preventiva in 12 ore lavorative.
Il raffreddamento a immersione è passato da esperimento di nicchia a opzione mainstream per il calcolo ad alta densità, l'elettronica di potenza per veicoli elettrici, i raddrizzatori per telecomunicazioni e l'accumulo di energia su scala di rete. L'attrattiva è semplice: il fluido dielettrico rimuove il calore molto più efficacemente dell'aria, quindi puoi concentrare più potenza in meno volume e smettere di combattere il rumore delle ventole, la polvere e la manutenzione dei filtri.
Ma l'hardware termico che funziona in aria non funziona automaticamente in fluido. Gli ingegneri che semplicemente immergono un dissipatore estruso standard in un serbatoio spesso scoprono che le temperature migliorano molto meno del previsto — o peggiorano. Questo articolo copre le implicazioni hardware del raffreddamento a immersione: come la geometria delle alette, la scelta dei materiali, la finitura superficiale, il montaggio e la compatibilità a lungo termine con il fluido cambiano quando il fluido di lavoro è un liquido dielettrico anziché aria.
Perché il raffreddamento a immersione cambia il design del dissipatore
Aria contro fluido come mezzo di trasferimento del calore
L'aria ha una densità di circa 1,2 kg/m³ e una conduttività termica vicina a 0,026 W/m·K. I comuni fluidi dielettrici monofase si collocano nell'intervallo di densità 1.600–1.900 kg/m³ con conduttività termica intorno a 0,06–0,14 W/m·K. Questo è un vantaggio di densità di 1.000 volte e un vantaggio di conduttività di 2–5 volte.
La conseguenza è che i coefficienti di convezione nel fluido possono essere diverse volte superiori a quelli in aria, e il fluido può portare via calore da superfici che l'aria non raggiunge mai — il retro di un PCB, la parte inferiore di un modulo, i lati di un banco di condensatori. Il calore che prima viaggiava solo attraverso il PCB ora fuoriesce da ogni superficie bagnata.
Cosa significa per il compito del dissipatore
In aria, il dissipatore è la via di fuga principale e il pacco di alette è il collo di bottiglia. Nel fluido dielettrico, il dissipatore diventa uno dei diversi percorsi paralleli. Il suo compito passa da "massimizzare l'area superficiale" a "diffondere il calore nel fluido senza bloccarlo".
Ecco perché i dissipatori ad aria sovradimensionati e con alette strette spesso hanno prestazioni inferiori in immersione. Aggiungono massa, costo e restrizione del flusso contribuendo meno di quanto l'ingegnere si aspettasse.
Geometria delle alette: spaziatura, spessore e altezza
Spaziatura delle alette
La viscosità del fluido è tipicamente 5–20 volte quella dell'aria alla temperatura di esercizio. I canali stretti attraverso cui una ventola spingerebbe volentieri l'aria diventano percorsi ad alta resistenza che il flusso guidato dalla galleggiabilità non può penetrare.
| Spaziatura alette | Prestazioni tipiche in aria | Prestazioni tipiche in immersione monofase |
|---|---|---|
| 1,0–1,5 mm | Buone con aria forzata | Scarse — flusso insufficiente, nucleo caldo |
| 2,0–3,0 mm | Convezione naturale accettabile | Utilizzabili, miglioramento moderato |
| 3,0–4,0 mm | Deboli in aria | Buone — miglior equilibrio per la maggior parte dei moduli |
| 5,0 mm+ | Scarse in aria | Buone per fluidi ad alta viscosità o bifase |
Questi sono intervalli indicativi. L'ottimale effettivo dipende dalla viscosità del fluido, dalla disposizione del serbatoio e dal fatto che il flusso sia passivo o assistito da pompa.
Spessore e altezza delle alette
Le alette sottili (0,8–1,2 mm) sono comuni nei dissipatori ad aria perché sono economiche e leggere. In immersione, le alette più sottili funzionano ancora, ma sono più vulnerabili ai danni da manipolazione durante l'assemblaggio del serbatoio e alle vibrazioni nei circuiti assistiti da pompa. Alette di 1,2–2,0 mm sono un valore predefinito ragionevole per l'hardware a immersione.
L'altezza delle alette conta meno che in aria, perché la colonna di fluido non ha bisogno dello stesso effetto camino. Altezze di 15–25 mm sono tipiche; pacchi più alti aggiungono costo e peso senza un guadagno proporzionale.
Alette skived, estruso o bonded
| Costruzione | Idoneità all'immersione | Note |
|---|---|---|
| Alluminio estruso | Buona | Costo più basso, spaziatura ampia facile, monopezzo |
| Rame skived | Buona | Elevato rapporto d'aspetto, eccellente diffusione, costo più alto |
| Alette bonded | Discreta o buona | L'adesivo o la brasatura deve essere compatibile con il fluido |
| Alette pieghettate | Discreta | Materiale sottile, soggetto a deformazione nei serbatoi |
| Pressofuso | Buona per alloggiamenti | Conduttività inferiore, utile come contenitore combinato |
| Forgiato | Buona | Denso, robusto, costo di attrezzaggio più alto |
Per la maggior parte dei progetti a immersione, l'alluminio estruso o il rame skived offre il miglior rapporto costo-prestazioni. Se stai valutando i materiali in modo più dettagliato, il nostro confronto delle leghe di alluminio per dissipatori di calore copre conduttività termica, comportamento alla corrosione e lavorabilità.
Materiali e compatibilità con il fluido
Alluminio
L'alluminio è il materiale predefinito per i dissipatori a immersione: leggero, economico, facile da estrudere e lavorare, e compatibile con la maggior parte dei fluidi dielettrici idrocarburici e sintetici. Il rischio principale è la corrosione galvanica se l'alluminio condivide un circuito bagnato con rame o ottone senza un adeguato controllo della chimica del fluido.
Rame
Il rame offre circa 1,7 volte la conduttività termica dell'alluminio ed è preferito per dispositivi ad alto flusso come IGBT e die GPU. Il rame nudo può catalizzare la degradazione del fluido in alcune chimiche, quindi il rame placcato o un fluido con un pacchetto di inibitori appropriato è comune. Il nostro articolo sui dissipatori di calore con nucleo in rame copre quando il rame vale il sovrapprezzo.
Assiemi in metallo misto
Base in rame con alette in alluminio è un compromesso popolare. Il giunto — che sia saldato, brasato o unito meccanicamente — deve resistere al contatto continuo con il fluido. Un giunto mal collegato può delaminarsi o diventare un sito di corrosione.
Placcatura e rivestimenti
La placcatura in nichel protegge il rame nei fluidi aggressivi. L'anodizzazione sull'alluminio è generalmente accettabile nei fluidi idrocarburici monofase ma può essere attaccata in alcune chimiche bifase. Conferma sempre la compatibilità del rivestimento con il fornitore del fluido prima di impegnarti in una finitura.
Finitura superficiale, adesivi ed etichette
Materiali di interfaccia termica
In aria, un pad o una pasta termica è una comodità. In immersione, il TIM è un'esposizione chimica a lungo termine. I gap filler a base siliconica possono gonfiarsi o lisciviare nel fluido. Molti programmi di immersione passano a:
- Contatto metallo-metallo con alta pressione di montaggio
- Grassi termici sottili e stabili al fluido
- Materiali a cambiamento di fase classificati per il contatto con dielettrici
Se stai ancora selezionando un TIM, la nostra guida alla selezione dell'interfaccia termica esamina i compromessi.
Adesivi e alette incollate
I pacchi di alette incollati con epossidica sono comuni nei dissipatori ad aria. In immersione, l'adesivo deve essere classificato per l'immersione permanente nel fluido, non solo per schizzi o esposizione a vapori. Dove l'affidabilità conta, gli assiemi brasati o fissati meccanicamente sono più sicuri.
Etichette, inchiostri e marcature
Etichette stampate, inchiostri laser e targhette adesive sono un frequente punto di guasto. Molti si sollevano, sbavano o si dissolvono. Specifica una marcatura resistente ai fluidi o sposta l'identificazione su una superficie incisa al laser.
Montaggio, pressione e carichi meccanici
Pressione di montaggio
L'immersione non elimina la necessità di un buon contatto die-dissipatore. Semmai, aumenta la posta in gioco, perché il dissipatore ora fa parte di un sistema sigillato costoso da aprire. Le pressioni di montaggio target e i requisiti di planarità sono simili ai design raffreddati ad aria; vedi la nostra discussione sulla pressione di montaggio dei dissipatori per obiettivi pratici.
Vibrazioni e flusso assistito da pompa
I circuiti monofase assistiti da pompa introducono movimento continuo del fluido e vibrazioni. Le alette lunghe e sottili possono affaticarsi. Aggiungere una nervatura di irrigidimento, aumentare lo spessore delle alette o utilizzare una costruzione skived monopezzo riduce il rischio.
Integrazione serbatoio e contenitore
In molti design a immersione, il dissipatore funge anche da elemento strutturale o piastra di montaggio. Questo ti spinge verso alloggiamenti pressofusi o lavorati anziché semplici estrusioni. Lo trattiamo nella nostra panoramica sui dissipatori di calore lavorati CNC.
Implicazioni monofase contro bifase
| Fattore | Monofase | Bifase |
|---|---|---|
| Costo del fluido | Inferiore | Superiore |
| Spaziatura alette | 2–4 mm tipico | 1–3 mm tipico, guidato dall'ebollizione |
| Finitura superficiale | Sensibilità moderata | Alta — i siti di nucleazione contano |
| Rischio di rivestimento | Da basso a moderato | Più alto — i rivestimenti possono inibire l'ebollizione |
| Modifiche hardware | Modeste | Significative |
| Requisito di tenuta | Moderato | Stretto — contenimento dei vapori |
L'immersione bifase premia le texture superficiali che promuovono la nucleazione e penalizza le superfici lisce, rivestite o contaminate. Se stai considerando la bifase, pianifica hardware dedicato anziché adattare dissipatori ad aria.
Checklist di progettazione per dissipatori pronti per l'immersione
1. Conferma la chimica del fluido e il pacchetto di inibitori prima di scegliere i materiali.
2. Amplia la spaziatura delle alette a 2–4 mm a meno che i test di flusso non dimostrino il contrario.
3. Usa spessori delle alette di 1,2–2,0 mm per robustezza nei circuiti pompanti.
4. Preferisci costruzioni monopezzo estrose o skived rispetto a pacchi incollati.
5. Specifica TIM, adesivi e marcature classificati per fluidi.
6. Controlla le coppie galvaniche — evita rame nudo contro alluminio nudo.
7. Mantieni altezze delle alette moderate; 15–25 mm è di solito sufficiente.
8. Pianifica la manutenibilità: l'hardware a immersione è più difficile da accessare.
9. Convalida con un test termico nel fluido reale, non con un proxy.
10. Documenta planarità, finitura superficiale e placcatura per build ripetibili.
Dove si inserisce BQUQ

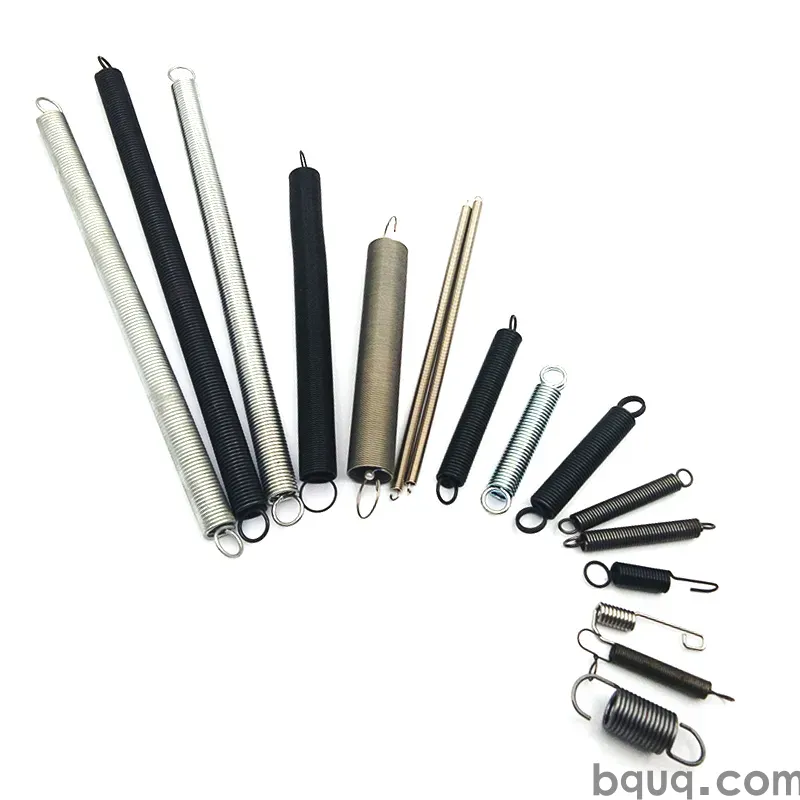

BQUQ gestisce quattro linee di produzione in un'unica fabbrica a Dongguan: lavorazione CNC a ±0,005 mm, tranciatura metalli, molle su misura e produzione di dissipatori di calore. Per i progetti a immersione questo significa che possiamo lavorare piastre di base in rame, estrudere e tagliare pacchi di alette in alluminio, stampare staffe di montaggio e produrre l'assieme sotto un unico sistema di qualità ISO9001.
Preventiviamo in 12 ore lavorative e lavoriamo con MOQ flessibili, il che si adatta ai programmi di immersione ancora in fase pilota o di convalida a piccoli lotti. Se hai bisogno di un dissipatore valutato per il servizio con fluido dielettrico, invia disegni e dettagli del fluido a sc@bquq.com.
Domande frequenti
D: Posso riutilizzare un dissipatore esistente raffreddato ad aria in un serbatoio a immersione?
R: A volte, ma le prestazioni sono di solito deludenti. La spaziatura delle alette ottimizzata per l'aria di 1,5 mm o meno limita il flusso del fluido dielettrico, quindi il fluido non può raggiungere le radici delle alette. Aspettati guadagni modesti nel migliore dei casi. Ampliare la spaziatura a 2–4 mm, o passare a un profilo skived o estruso progettato per il fluido, di solito offre un risultato molto migliore per una distinta base simile.
D: Il raffreddamento a immersione elimina completamente la necessità di un dissipatore?
R: No. Il fluido rimuove il calore da ogni superficie bagnata, il che riduce la quota di carico del dissipatore, ma i dispositivi ad alto flusso hanno ancora bisogno di diffusione. Un die GPU o un modulo IGBT concentra il calore in una piccola area; senza un diffusore, il fluido locale si surriscalda e la temperatura di giunzione sale. Il ruolo del dissipatore passa da scambiatore primario a diffusore più scambiatore.
D: Qual è meglio per l'immersione, alluminio o rame?
R: L'alluminio è più economico, più leggero e compatibile con la maggior parte dei fluidi dielettrici monofase, rendendolo il default. Il rame conduce circa 1,7 volte meglio ed è preferito per l'alto flusso termico, ma può catalizzare la degradazione del fluido in alcune chimiche e necessita di placcatura o di un fluido inibito. Una base in rame con alette in alluminio è un compromesso comune quando il flusso è alto ma il costo conta.
D: Quali finiture superficiali dovrei evitare nel fluido dielettrico?
R: Evita finiture che si dissolvono, si gonfiano o si sfaldano. Molte etichette adesive, alcuni inchiostri e certi rivestimenti organici falliscono in immersione permanente. L'anodizzazione è di solito fine nei fluidi idrocarburici monofase ma può essere attaccata in alcune chimiche bifase. La placcatura in nichel sul rame è generalmente sicura. Conferma sempre con il fornitore del fluido ed esegui un test su provino prima della produzione.
D: Come convalidare un dissipatore a immersione prima della produzione di massa?
R: Costruisci un piccolo provino o un banco di prova a modulo singolo utilizzando il fluido esatto, il materiale del serbatoio e le condizioni di flusso. Misura la temperatura di giunzione, l'aumento di temperatura del fluido e la caduta di pressione per diverse centinaia di ore. Ispeziona per corrosione, perdita di rivestimento e degradazione del TIM. Questo cattura la maggior parte dei problemi di compatibilità prima che l'attrezzaggio venga impegnato, ed è molto più economico che rielaborare un lotto di produzione.
