Risposta breve: Scegli il dissipatore CPU partendo da tre numeri: TDP sostenuto, altezza disponibile e percorso del flusso d'aria. Un dissipatore ad aria a torre con 4–6 heat pipe gestisce tipicamente 120–220 W a 150–160 mm di altezza; un dissipatore low-profile entra sotto i 40–70 mm ma di solito si ferma intorno ai 65–100 W; un AIO da 240–360 mm sposta 200–350 W con il radiatore montato altrove. Il costo segue la massa di rame e l'area delle alette, non il marchio. Per build personalizzate o OEM, BQUQ lavora e trancia componenti per dissipatori in un'unica fabbrica ISO9001 a Dongguan con tolleranze di ±0.005 mm sulle lavorazioni CNC, con preventivi restituiti in 12 ore lavorative.

Come fa davvero un dissipatore CPU a spostare il calore?

Ogni dissipatore CPU è una catena di quattro resistenze, e l'anello più debole determina la temperatura. Il calore lascia il die attraverso l'integrated heat spreader (IHS), attraversa il materiale interfacciale termico (TIM), si diffonde in una piastra di base, risale lungo le heat pipe o attraverso una cold plate, e infine lascia le alette nell'aria in movimento.

Ecco perché una ventola più grande raramente risolve una CPU calda. Se la piastra di base è piccola o la saldatura tra heat pipe e alette è scarsa, un flusso d'aria extra raffredda solo alette che non ricevevano calore fin dall'inizio.

Il modello pratico usato dagli ingegneri è una rete di resistenze termiche: giunzione-custodia, custodia-dissipatore, dissipatore-aria. Ogni stadio aggiunge °C per watt. Un dissipatore classificato "180 W" è semplicemente quello la cui resistenza totale mantiene un die tipico sotto il suo punto di throttling a quel carico. Una volta noto il budget di resistenza, le scelte geometriche diventano aritmetica invece che congettura. La nostra analisi di come si costruisce una rete di resistenza termica di un dissipatore illustra i calcoli stadio per stadio.

Conduzione, diffusione e convezione

• Conduzione dipende dal materiale e dalla sezione trasversale. Il rame conduce a circa 385 W/m·K, l'alluminio a circa 200 W/m·K. Il rame vince sulla carta, ma è circa tre volte più denso e più costoso.
• Diffusione è il costo nascosto. Un die da 40 × 40 mm che scarica 150 W in una base da 60 mm crea un punto caldo. Basi più spesse e vapor chamber esistono proprio per diffondere quel flusso lateralmente.
• Convezione è area delle alette per flusso d'aria. Numero di alette, spessore, distanza tra le alette e pressione statica interagiscono tutti — alette dense richiedono alta pressione statica o si soffocano.

A torre, low-profile o AIO: quale architettura si adatta?

Le tre architetture principali non sono migliori o peggiori in astratto. Risolvono vincoli diversi.

Due regole pratiche reggono nella pratica. Primo, l'altezza è di solito il vincolo determinante, non il TDP — misura dall'IHS al pannello laterale prima di scegliere qualsiasi cosa. Secondo, i dissipatori low-profile perdono prestazioni soprattutto per area delle alette e ricircolo, non per una base scadente. Un dissipatore top-down spinge l'aria calda sulla scheda madre, il che va bene in un telaio industriale canalizzato e male in un case chiuso con pannello in vetro.

Gli AIO scambiano un problema di altezza fissa con un problema di montaggio e durata della pompa. Aggiungono anche una seconda interfaccia termica (cold plate-refrigerante) e una pompa che consuma 2–6 W e non smette mai del tutto di fare rumore.

Quando una vapor chamber batte le heat pipe?

Quando il die è piccolo e il wattaggio è alto — pensa a 200 W+ in un hotspot sotto i 50 mm², o a un dissipatore low-profile con quasi nessuno spazio verticale per far passare le heat pipe. Una vapor chamber diffonde in due dimensioni invece che in una, appiattendo il punto caldo prima che il calore raggiunga le alette. Sotto circa 100 W in una normale torre, il costo extra raramente si ripaga.

Quali materiali e processo produttivo dovresti specificare?

Qui l'intento progettuale incontra il reparto produttivo, ed è qui che si decide davvero il costo.

Per dissipatori ad aria a torre e low-profile, il pacchetto di alette è di solito il componente a maggior volume e determina il costo unitario. Le alette tranciate sono le più economiche in volume; le alette skived danno una base continua in rame o alluminio senza linea di giunzione, il che è attraente quando serve la minima resistenza di diffusione possibile. Come il processo di skiving trasforma un blocco pieno in alette spiega i compromessi in usura dell'utensile, limiti di altezza delle alette e distanza minima tra le alette.

Per le cold plate degli AIO, la geometria dei microcanali all'interno della piastra conta più di qualsiasi cosa visibile dall'esterno. Larghezza, profondità e spessore delle pareti dei canali controllano sia la resistenza termica sia la caduta di pressione — e la caduta di pressione decide quanta pompa devi pagare.

Rame contro alluminio: la divisione onesta

Usa il rame dove il calore è denso e lo spazio è poco: piastre di base, pareti delle heat pipe, gusci delle vapor chamber e pacchetti di alette skived nei dissipatori low-profile premium. Usa l'alluminio dove il calore è già diffuso: pacchetti di alette nelle torri, staffe, convogliatori e alloggiamenti estrusi. Un design con base in rame e alette in alluminio cattura la maggior parte del beneficio a una frazione della massa. I pacchetti di alette in rame puro esistono, ma sono pesanti, costosi e di solito una scelta di marketing più che ingegneristica.

Come dimensionare insieme il pacchetto di alette e la ventola?

Geometria delle alette e selezione della ventola sono una sola decisione, non due.

• Distanza tra le alette. Per una ventola da 120 mm a 1500–2000 RPM, distanze di 1.2–1.8 mm sono il punto ottimale. Sotto 1.0 mm la richiesta di pressione statica sale bruscamente e si intasa di polvere più rapidamente.
• Spessore delle alette. 0.3–0.5 mm di alluminio è tipico per alette tranciate. Più sottili risparmiano massa e costo ma riducono la conduzione lungo l'aletta.
• Altezza e numero di alette. L'obiettivo è l'area superficiale totale; un pacchetto più alto con la stessa impronta aggiunge area ma anche resistenza al percorso dell'aria.
• Curva della ventola. Abbina la curva pressione-portata della ventola all'impedenza del pacchetto. Una ventola ad alto CFM e bassa pressione su un pacchetto denso è un errore comune e costoso.

Per applicazioni industriali e rack, la stessa logica si applica con vincoli diversi — polvere, vibrazioni, funzionamento 24/7 e spesso un'altezza fissa di 1U o 2U. In quei casi un dissipatore low-profile canalizzato con un blower ad alta pressione statica di solito batte un dissipatore aperto più grande che non riesce a ricevere aria pulita.

Se sei ancora in fase di concept, costruire uno o due campioni fisici in anticipo è molto più economico che scoprire un problema di distanza tra le alette dopo l'attrezzaggio. Come realizzare un prototipo di dissipatore personalizzato copre cosa specificare affinché il primo campione sia davvero rappresentativo.

Cosa produce BQUQ per i programmi di dissipatori CPU?

BQUQ gestisce quattro linee di produzione in un'unica fabbrica a Dongguan sotto ISO9001: lavorazioni CNC, tranciatura metalli, molle su misura e produzione di dissipatori. Per i programmi di dissipatori CPU e raffreddamento elettronico questo significa che piastra di base, pacchetto di alette, staffe e hardware di montaggio possono arrivare tutti da un unico fornitore invece che da quattro.

Capacità rilevanti per il design dei dissipatori:

• Lavorazioni CNC a ±0.005 mm su piastre di base, cold plate, blocchi di montaggio e gusci per vapor chamber, incluso il controllo di planarità sulla superficie a contatto con il TIM.
• Tranciatura metalli per alette, backplate, staffe, clip e convogliatori, con attrezzature a stampo progressivo per la produzione in volume.

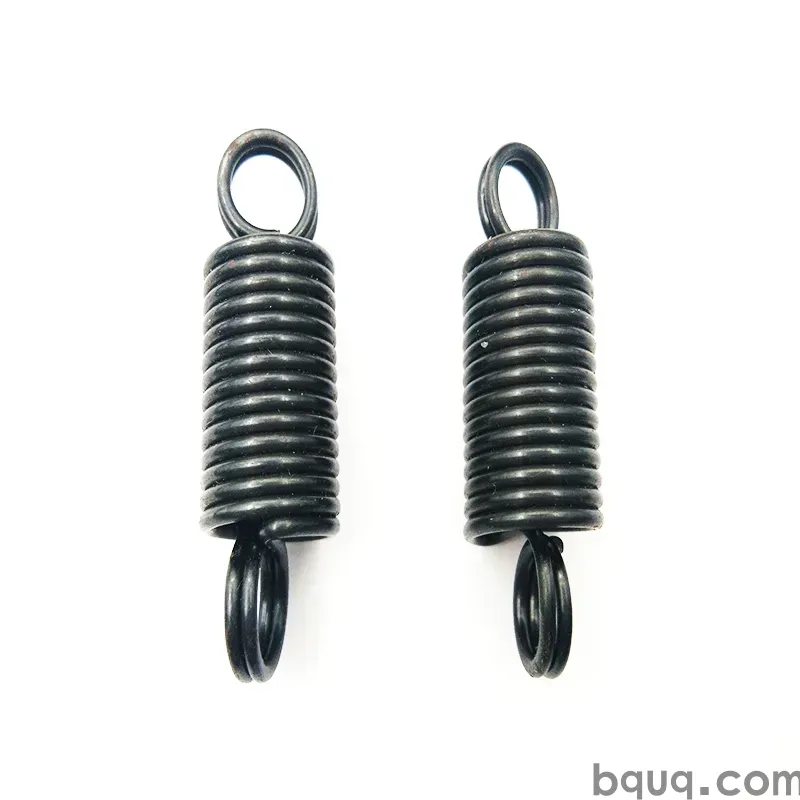

• Molle su misura per l'hardware di montaggio — forme a compressione, torsione ed elicoidali che mantengono una pressione costante sul socket senza deformare eccessivamente la scheda.
• Assemblaggio dissipatori su costruzioni estruso, skived, alette tranciate, alette piegate e alette incollate, oltre a build con base in rame e alette in alluminio.

Il MOQ è flessibile, quindi una produzione ingegneristica da 50 pezzi e un ordine di produzione da 50.000 pezzi passano attraverso lo stesso controllo di processo. I preventivi tornano in 12 ore lavorative.

Cosa inviare per un preventivo rapido

1. Un modello 3D o disegno 2D con dimensioni e tolleranze critiche.

2. TDP sostenuto e di picco, più temperatura ambiente.

3. Vincoli di altezza, impronta e fori di montaggio.

4. Preferenza di materiale per le alette, se presente, e se la giunzione è saldata o adesiva.

5. Finitura superficiale: alluminio grezzo, anodizzato, rame nichelato o aree di contatto mascherate.

6. Volume annuale e se l'ammortamento dell'attrezzatura è accettabile.

Con questi sei elementi, di solito una controproposta producibile torna lo stesso giorno.

Domande frequenti

D: È meglio un dissipatore ad aria a torre o un AIO per una CPU da 150 W?

R: Entrambi funzionano. Una torre con 5–6 heat pipe alta circa 155 mm di solito mantiene un carico di 150 W con una singola ventola da 120 mm e nessuna pompa che possa guastarsi. Un AIO da 240 mm gestisce lo stesso carico con temperature di picco inferiori ma aggiunge rumore della pompa, una seconda interfaccia e una durata di servizio finita. Scegli in base allo spazio nel telaio e all'obiettivo di rumore, non al wattaggio di facciata.

D: Quanta altezza serve davvero a un dissipatore CPU low-profile?

R: Prevedi 40–70 mm dall'IHS alla sommità della ventola per componenti da 65–100 W. Sotto i 40 mm di solito sei limitato a 35–65 W a meno che tu non usi una vapor chamber o un blower canalizzato. Misura sempre fino al pannello laterale, non fino alla scheda madre, e lascia 2–3 mm per le tolleranze di socket e scheda.

D: Il rame batte sempre l'alluminio in un dissipatore CPU?

R: No. Il rame conduce circa il doppio meglio ma è circa tre volte più denso e più costoso. Il rame conviene dove il calore è denso — piastre di base, pareti delle heat pipe, vapor chamber, pacchetti skived. Per il pacchetto di alette, l'alluminio giunto a una base in rame dà la maggior parte delle prestazioni a una frazione di peso e costo.

D: Quale distanza tra le alette dovrei specificare per una ventola da 120 mm?

R: Per una ventola da 120 mm che gira a 1500–2000 RPM, distanze di 1.2–1.8 mm sono tipiche e danno un buon equilibrio tra area superficiale e flusso d'aria. Scendere sotto 1.0 mm aumenta la richiesta di pressione statica, aumenta il rumore e si intasa più rapidamente di polvere. Sopra 2.5 mm perdi area superficiale senza un guadagno significativo di flusso d'aria.

D: BQUQ può fornire sia il dissipatore sia l'hardware di montaggio?

R: Sì. Un'unica fabbrica ISO9001 a Dongguan gestisce lavorazioni CNC, tranciatura metalli, molle su misura e produzione di dissipatori su quattro linee, quindi piastre di base, alette, backplate, clip e molle vengono spediti come un unico kit assemblato. Le lavorazioni CNC mantengono ±0.005 mm, il MOQ è flessibile e i preventivi tornano in 12 ore lavorative.
