I 7 migliori metodi di controllo qualità per parti stampate in metallo
Nel competitivo mondo dello stampaggio metallico, mantenere un controllo qualità rigoroso non è solo una necessità, ma un vantaggio strategico. Che si producano componenti automobilistici ad alto volume o parti mediche di precisione, l'affidabilità delle operazioni di stampaggio influisce direttamente sulla soddisfazione del cliente e sull'efficienza operativa. Questo articolo esplora i 7 principali metodi di controllo qualità utilizzati dai leader del settore per garantire che ogni parte stampata soddisfi standard rigorosi. Dai controlli dimensionali alla verifica dei materiali, queste tecniche aiutano a ridurre al minimo i difetti, diminuire gli scarti e fornire risultati costanti. Scopriamo le pratiche essenziali di controllo qualità che possono elevare la qualità dello stampaggio.

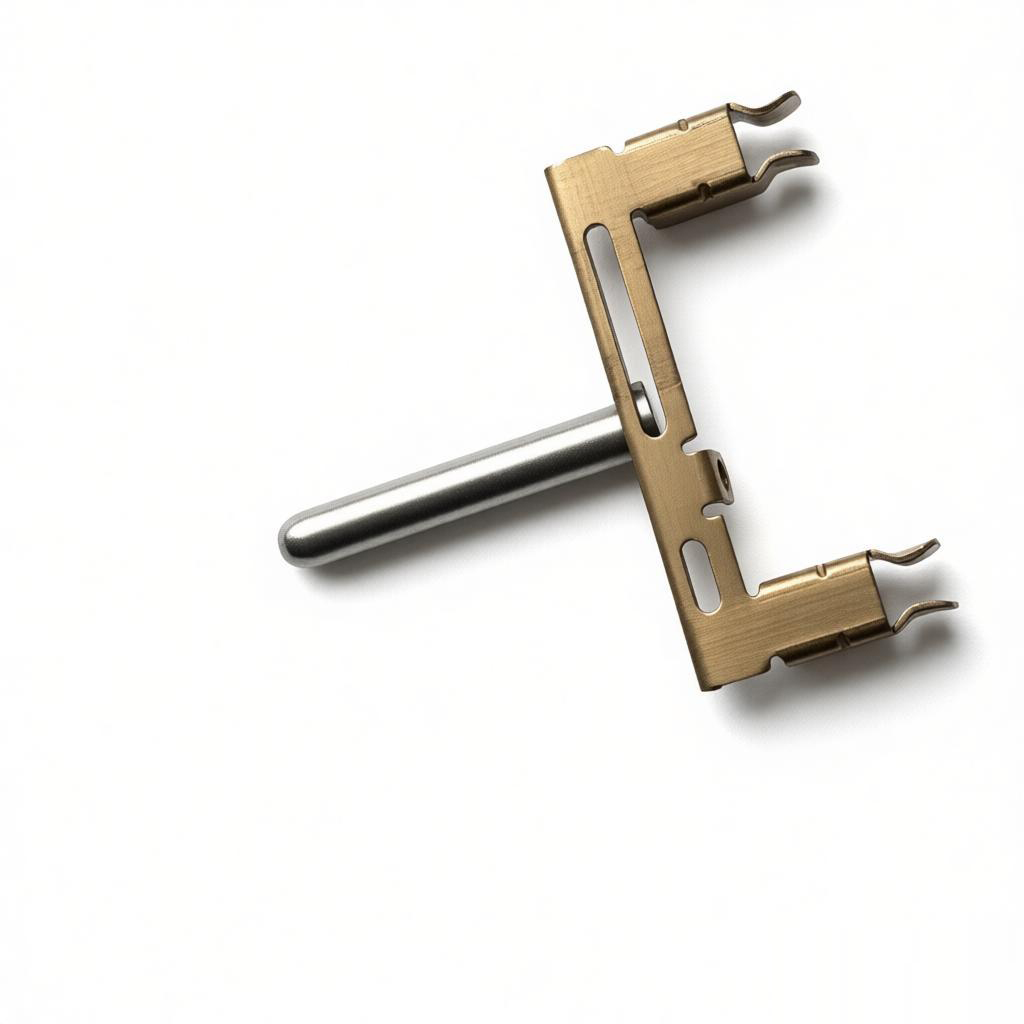

1. Ispezione dimensionale in-process con CMM e calibri passa/non passa
La precisione dimensionale è il fondamento della qualità nello stampaggio metallico. L'ispezione in-process prevede il controllo delle dimensioni critiche durante tutto il processo di stampaggio—subito dopo la tranciatura, la formatura o la punzonatura—utilizzando strumenti come le Macchine di Misura a Coordinate (CMM) e calibri passa/non passa personalizzati. Le CMM forniscono misurazioni 3D ad alta precisione sondando le caratteristiche chiave, assicurando che corrispondano ai modelli CAD. I calibri passa/non passa offrono controlli rapidi di superamento/non superamento per fori, fessure e contorni, consentendo azioni correttive immediate.
Integrare queste ispezioni in ogni stazione riduce il rischio di produrre lotti di parti fuori specifica. Ad esempio, una staffa stampata con fori disallineati può causare guasti all'assemblaggio. Rilevando precocemente le deviazioni, i produttori possono regolare la luce della matrice o i parametri della pressa in tempo reale. Questo metodo non solo aumenta la precisione, ma supporta anche la produzione snella riducendo al minimo rilavorazioni e scarti.
2. Ispezione visiva per difetti superficiali e rilevamento bave
La qualità della superficie influisce direttamente sia sull'estetica che sulla funzionalità. L'ispezione visiva, potenziata da sistemi ottici come le telecamere di visione artificiale, analizza i pezzi alla ricerca di graffi, ammaccature, scolorimenti e bave. Le bave, in particolare, sono bordi taglienti che possono causare lesioni o interferire con l'assemblaggio. I sistemi di visione automatizzati possono rilevare imperfezioni a livello di micron ad alta velocità, segnalando eventuali anomalie per la revisione manuale.
Oltre alla visione artificiale, il campionamento manuale sotto ingrandimento rimane comune per i componenti critici. Ad esempio, i contatti elettrici richiedono superfici perfettamente lisce per garantire una conduttività affidabile. Una combinazione di controlli automatizzati e visivi garantisce che i difetti superficiali vengano rilevati prima che i pezzi passino ai processi successivi o ai clienti. Questo approccio duale offre sia velocità che completezza.
3. Certificazione dei materiali e tracciabilità
La qualità inizia con la materia prima. Ogni lotto di bobine o lamiere metalliche deve essere accompagnato da un certificato di fabbrica (MTR) che specifichi la composizione chimica, le proprietà meccaniche e il trattamento termico. Le officine di stampaggio verificano questi certificati rispetto ai requisiti del progetto, specialmente per leghe ad alta resistenza o materiali specializzati come acciaio inossidabile o ottone. I sistemi di tracciabilità assegnano numeri di lotto univoci a ciascuna bobina, monitorandoli lungo l'intera catena produttiva.
Se in seguito emerge un difetto, la tracciabilità consente ai produttori di isolare il lotto interessato e richiamare solo parti specifiche anziché interi inventari. Per settori come l'aerospaziale o il medicale, tale tracciabilità è obbligatoria. L'implementazione della scansione di codici a barre o RFID in fase di ricevimento, stoccaggio e alimentazione della pressa garantisce che nessun materiale non approvato entri in produzione. Questo metodo protegge dalla sostituzione dei materiali e garantisce la conformità alle specifiche del cliente.
4. Test di coppia per elementi di fissaggio
Molti componenti stampati incorporano elementi di fissaggio filettati, inserti per dadi o perni autobloccanti. Il test di coppia verifica che queste caratteristiche possano resistere a forze di serraggio specificate senza spogliarsi o allentarsi. Utilizzando chiavi dinamometriche calibrate o tester di coppia automatici, gli operatori applicano una coppia predefinita e misurano l'angolo di rotazione o la forza di tenuta.
Ad esempio, un pannello automobilistico stampato con dadi saldati deve trattenere un bullone a 20 N·m. Una coppia eccessiva può causare danni alla filettatura, mentre una coppia insufficiente porta ad allentamenti. Il test di coppia è spesso abbinato a test di estrazione o di spinta per garantire che il fissaggio rimanga sicuro sotto carico. La calibrazione regolare degli utensili di coppia è essenziale per mantenere la precisione. Questo metodo è fondamentale per parti legate alla sicurezza come componenti del telaio o punti di messa a terra elettrica.
5. Prove di Durezza per l'Integrità Strutturale
La durezza del materiale è correlata alla resistenza all'usura e alla robustezza. I test Rockwell (HRB/HRC) e Brinell (HB) sono comunemente utilizzati su parti stampate per confermare che il materiale non sia stato sovraccaricato o trattato termicamente in modo improprio. Ad esempio, una coppa imbutita profondamente può subire un incrudimento, alterandone la duttilità. Le prove di durezza su parti campione garantiscono che il prodotto finale mantenga le proprietà meccaniche richieste.
I durometri portatili consentono controlli rapidi in officina, mentre i tester da laboratorio forniscono letture precise per la certificazione. Per produzioni ad alto volume, è tipico il campionamento statistico (ad esempio, un pezzo all'ora). Se la durezza si discosta, potrebbe indicare usura dello stampo, materiale errato o variazioni di temperatura del processo. Azioni correttive come il cambio del lubrificante o la regolazione della velocità della pressa possono ripristinare la consistenza. Le prove di durezza sono indispensabili per parti soggette a fatica o urti.
6. Controllo Statistico di Processo (SPC) per il Miglioramento Continuo
L'SPC utilizza dati in tempo reale da misurazioni—come il diametro del foro o l'angolo di piega—per tracciare le prestazioni del processo. I grafici di controllo (ad esempio, i grafici X-bar e R) mostrano tendenze, spostamenti o valori anomali che segnalano potenziali problemi prima che si verifichino difetti. Monitorando le caratteristiche chiave del prodotto, gli operatori possono rilevare precocemente l'usura degli utensili, la variazione del materiale o l'instabilità della pressa.
Ad esempio, se una matrice progressiva inizia a produrre fori leggermente sovradimensionati, il grafico SPC mostrerà una deriva graduale. Gli operatori possono quindi regolare il gioco della matrice o programmare una manutenzione preventiva. Questo approccio proattivo riduce scarti e tempi di fermo. L'SPC fornisce anche dati oggettivi per gli studi di capacità del processo (Cpk), dimostrando ai clienti che il processo è coerente e capace. Implementare l'SPC richiede formazione e strumenti di raccolta dati, ma il beneficio a lungo termine in termini di qualità ed efficienza è sostanziale.
7. Ispezione del Primo Articolo (FAI) e Documentazione PPAP
Prima della produzione completa, viene eseguita un'Ispezione Completa del Primo Articolo (FAI) sull'output iniziale di matrici nuove o modificate. La FAI verifica tutte le dimensioni, la finitura superficiale, le proprietà del materiale e i requisiti funzionali rispetto al disegno e alle specifiche del cliente. I risultati sono documentati in un rapporto che include misurazioni, fotografie e certificazioni. Molti settori richiedono anche pacchetti PPAP (Processo di Approvazione delle Parti di Produzione), specialmente per clienti automobilistici o medicali.
La FAI funge da base per convalidare che l'attrezzatura e il processo possano produrre parti conformi. Eventuali non conformità devono essere corrette prima dell'inizio della produzione di massa. Questo metodo minimizza il rischio di difetti su larga scala e crea fiducia con i clienti. Una FAI approfondita può coinvolgere fino a 30+ misurazioni per parte, utilizzando CMM, comparatori ottici e altri strumenti. È il passo di controllo qualità più rigoroso e spesso la prima cosa che un ingegnere della qualità esamina in un audit.
Conclusione
– L'implementazione di una combinazione di questi sette metodi di controllo qualità crea un quadro solido per la fornitura di parti di stampaggio metallico di alta qualità. Dai controlli dimensionali in tempo reale alla tracciabilità dei materiali e al monitoraggio statistico, ogni metodo svolge un ruolo unico nella prevenzione dei difetti e nel garantire la coerenza. Per i produttori, investire in queste pratiche non solo riduce gli sprechi e le rilavorazioni, ma rafforza anche le relazioni con i clienti attraverso componenti affidabili e di precisione. Adottando un approccio di qualità a più livelli, le vostre operazioni di stampaggio possono raggiungere standard di livello mondiale e superare i concorrenti.
