Tempi di consegna per stampi di tranciatura: dalla progettazione al primo articolo in poche settimane
**Quanto Tempo Serve per Realizzare uno Stampo di Tranciatura?**

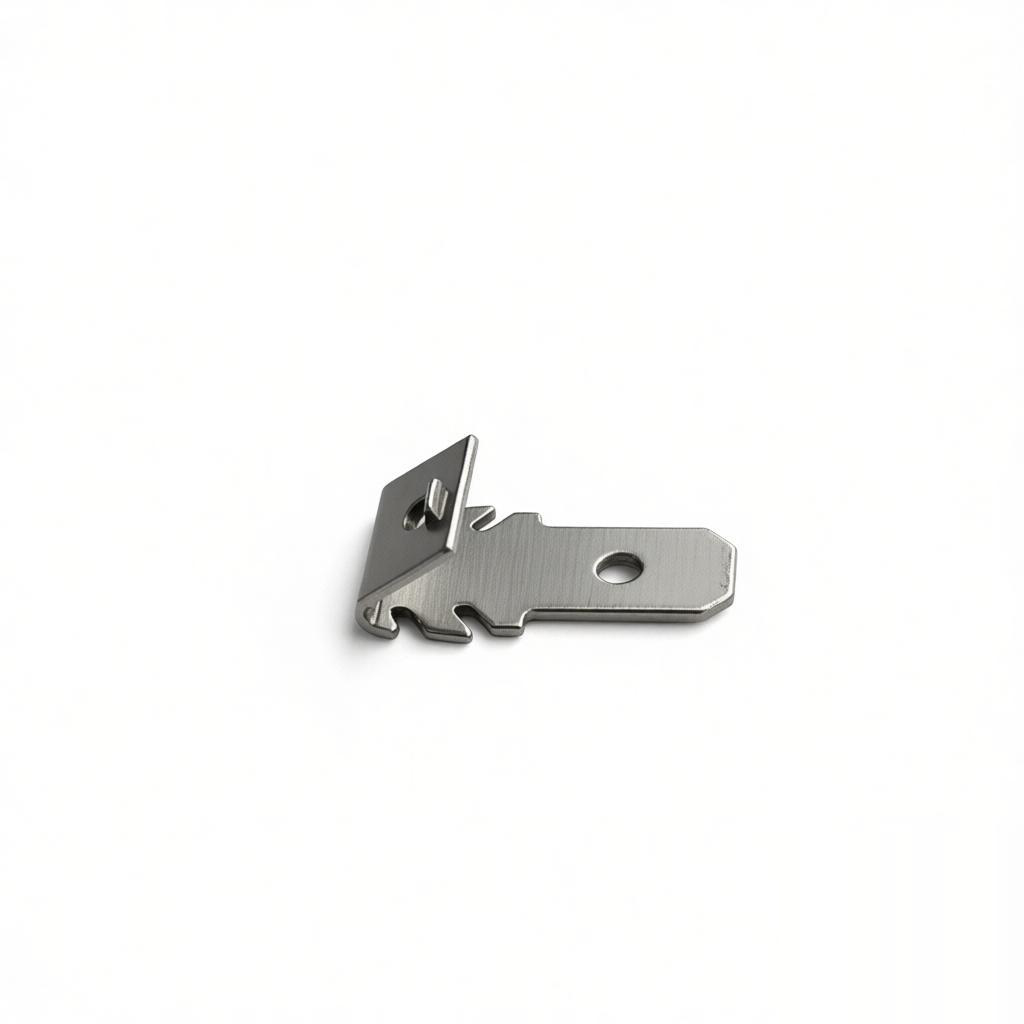

Uno stampo progressivo standard di tranciatura per parti in lamiera (spessore 0,5–3,0 mm) richiede tipicamente **da 4 a 8 settimane** dai dati CAD finali alla prima ispezione del primo articolo. Gli stampi semplici a colpo singolo possono essere consegnati in **2–3 settimane**, mentre gli stampi complessi, ad alta cavitazione o transfer su larga scala richiedono **10–14 settimane**. In BQUQ, la nostra esperienza ventennale a Dongguan mostra che il 75% dei nostri progetti di stampi di tranciatura rientra nella finestra di 4–6 settimane, a condizione che la geometria del pezzo sia congelata e il materiale sia disponibile.
Il Processo di Costruzione dello Stampo: Analisi Settimana per Settimana
Comprendere la tempistica richiede di suddividere il flusso di lavoro ingegneristico. Per un tipico stampo progressivo di media complessità (8–12 stazioni), il programma è il seguente:
| **Fase** | **Durata** | **Attività Principali** | **Standard BQUQ** | :--- | :--- | :--- | :--- | **1. DFM e Fattibilità** | 3–5 giorni | Analisi CAD, selezione del materiale, calcolo della tonnellata, stima dei costi | Report DFM con simulazione 3D del layout della striscia | **2. Progettazione dello Stampo** | 5–7 giorni | Layout della striscia, progettazione delle stazioni, calcolo della forza delle molle, posizionamento dei canali di raffreddamento (per leghe ad alta temperatura) | Modello 3D completo con BOM e DXF per elettroerosione a filo | **3. Approvvigionamento Materiali** | 3–10 giorni | Acciaio (D2, DC53, SKD11, ASP23), inserti in carburo, perni di guida, molle | Acciaio nazionale (magazzino Dongguan) in 3 giorni; importato (JIS) in 7–10 giorni | **4. Lavorazione e Rettifica** | 7–14 giorni | Fresatura CNC (tolleranza ±0,005 mm), rettifica di superficie (planarità 0,003 mm), elettroerosione a filo (velocità di taglio 0,2 mm/min) | CNC a 5 assi ed elettroerosione a filo da 0,1 mm per acciaio temprato (HRC 58–62) | **5. Assemblaggio e Montaggio** | 4–6 giorni | Assemblaggio del telaio dello stampo, allineamento di punzoni e matrici, verifica dei giochi (0,03–0,05 mm per lato) | Pressa di prova a 80–120 colpi al minuto | **6. Prova e Primo Articolo** | 2–4 giorni | Ispezione dimensionale (CMM), controllo della finitura superficiale (Ra 0,8 µm), misurazione dell'altezza della bava (<0,05 mm) | Report del 100% del primo articolo entro 24 ore dalla prova |
|---|
**Totale: 24–46 giorni lavorativi** (circa 5–9 settimane di calendario). Il percorso critico è quasi sempre la fase di elettroerosione a filo per l'acciaio per utensili temprato, che non può essere accelerata senza rischiare l'accuratezza dimensionale.
Fattori Critici che Allungano o Accorciano i Tempi di Consegna
**1. Complessità dello Stampo e Numero di Stazioni** Un semplice stampo di tranciatura con 1–2 stazioni richiede 2 settimane. Uno stampo progressivo con 15+ stazioni (formatura, coniatura, maschiatura) richiede 8 settimane. Ogni stazione aggiuntiva aggiunge 2–3 giorni per la progettazione e 1–2 giorni per la lavorazione. Ad esempio, uno stampo progressivo per dissipatori di calore con 20 stazioni e un passo di formatura a persiana richiederà 9–10 settimane.
**2. Durezza del Materiale e Grado dell'Acciaio** L'uso di acciaio pre-temprato (es. P20 a HRC 30) consente la lavorazione prima del trattamento termico, risparmiando 3–4 giorni. Tuttavia, per produzioni superiori a 500.000 pezzi, specifichiamo DC53 o ASP23 (HRC 60–62), che richiedono un trattamento termico sotto vuoto (austenitizzazione a 1.050°C, rinvenimento a 520°C) aggiungendo 4–5 giorni al programma.
**3. Requisiti di Tolleranza** Le tolleranze standard di tranciatura sono ±0,1 mm. Se il vostro disegno richiede ±0,02 mm (comune per connettori elettronici), dobbiamo utilizzare l'elettroerosione a filo con 3 passate e la rettifica ottica, estendendo la fase di lavorazione del 40%. Al contrario, una tolleranza di ±0,2 mm per staffe automobilistiche può ridurre i tempi di consegna totali del 20% perché saltiamo la lapidatura finale.
**4. Prototipo vs. Stampo di Produzione** Per prototipi funzionali, offriamo uno **stampo rigido rapido in 3 giorni** utilizzando alluminio 7075 o acciaio a basso tenore di carbonio per tirature inferiori a 1.000 pezzi. Questo non è uno stampo di tranciatura nel senso produttivo, ma valida il layout della striscia. Uno stampo di produzione completo dallo stesso progetto richiede le standard 5–6 settimane.
Tabella Dati: Tempi di Consegna Tipici per Tipo di Stampo (Dati Storici BQUQ)
| **Tipo di Stampo** | **Stazioni** | **Dimensioni Pezzo (mm)** | **Grado Acciaio** | **Tempo di Consegna Tipico** | **Range di Costo (USD)** | **Max Colpi/min** | :--- | :--- | :--- | :--- | :--- | :--- | :--- | Stampo Semplice di Tranciatura | 1–2 | <100 x 100 | D2 | 2–3 settimane | $1.500–$3.000 | 200 | Stampo Composto (tranciatura + imbutitura) | 3–5 | <200 x 200 | DC53 | 3–4 settimane | $3.500–$6.000 | 120 | Stampo Progressivo (standard) | 8–12 | <150 x 150 | SKD11 | 4–6 settimane | $6.000–$12.000 | 150 | Stampo Progressivo (alta precisione) | 12–20 | <100 x 100 | ASP23 | 6–8 settimane | $12.000–$25.000 | 100 | Stampo Transfer (pezzi grandi) | 4–6 | >300 x 300 | D2 + carburo | 8–10 settimane | $20.000–$40.000 | 60 | Stampo con Inserti in Carburo (milioni di pezzi) | 10–15 | <50 x 50 | Carburo (WC-Co) | 10–14 settimane | $30.000–$60.000 | 300 |
|---|
Come Comprimere i Tempi di Consegna del Vostro Stampo Senza Sacrificare la Qualità
**1. Congelare il Progetto in Anticipo** La causa numero uno dello slittamento del programma sono le richieste di modifica ingegneristica (ECO) durante la fase di progettazione. Raccomandiamo un **gate di congelamento del progetto** nella fase DFM. Se cambiate il raggio di piega da R0,5 a R0,3, dobbiamo ri-tagliare il punzone e ri-trattare termicamente, aggiungendo 5 giorni lavorativi.
**2. Fornire Specifiche di Finitura Superficiale e Bava in Anticipo** Se inviate un vago requisito di "bordo liscio", i nostri ingegneri presumeranno Ra 1,6 µm, che richiede una lucidatura extra. Definite **Ra 0,8 µm o migliore** e **altezza bava inferiore a 0,03 mm** nell'ordine di acquisto. Questo previene rilavorazioni e ci consente di pianificare le corrette passate di finitura EDM dal primo giorno.
**3. Utilizzare Telai e Componenti Standard per Stampo** In BQUQ, manteniamo un inventario di telai standard per stampo (Futaba e Misumi) per dimensioni fino a 300 mm x 300 mm. Specificare un telaio standard nella vostra richiesta di preventivo riduce i tempi di assemblaggio di 2 giorni. Basi per stampo personalizzate con canali di raffreddamento ad acqua aggiungono 3–4 giorni.
**4. Lavorazione in Parallelo per la Prova** Eseguiamo la prova su una pressa dedicata (AIDA da 80 tonnellate) mentre lo stampo è ancora in fase di messa a punto. Questo significa che possiamo iniziare a stampare strisce di prova 48 ore prima rispetto a un processo sequenziale. Per stampi ad alta velocità (300+ SPM), eseguiamo anche un controllo con termocamera per garantire che la temperatura dello stampo rimanga sotto i 60°C durante il funzionamento continuo.
Il Ritardo Nascosto: Trattamento Termico dell'Acciaio per Utensili
Molti acquirenti sottovalutano il collo di bottiglia del trattamento termico. Per stampi che richiedono tempra sotto vuoto: - **Preriscaldamento** a 600°C, poi **austenitizzazione** a 1.030–1.080°C (a seconda del grado) - **Tempra** con azoto ad alta pressione (6 bar) fino a 50–60°C - **Doppio rinvenimento** a 500–550°C per 2 ore per ciclo
Questo ciclo richiede 4–5 giorni lavorativi. Se il vostro stampo ha sezioni sottili (<5 mm), dobbiamo utilizzare una velocità di tempra più lenta per evitare cricche, aggiungendo 1–2 giorni. Per ordini urgenti, possiamo utilizzare un trattamento in bagno di sale che è più veloce del 30% ma limitato all'acciaio D2 e a spessori inferiori a 80 mm.
Consigli in Stile FAQ per Ingegneri e Responsabili Acquisti
**D: Posso ottenere uno stampo di tranciatura in 1 settimana per un pezzo critico?** Sì, ma solo per uno stampo semplice di tranciatura (una stazione) con acciaio pre-temprato (P20) e tolleranze di ±0,15 mm. Il sovrapprezzo è del 50–100% a causa della lavorazione straordinaria e del trattamento termico accelerato. Lo abbiamo fatto per stampi di ricambio di emergenza nel settore aftermarket automobilistico.
**D: Il materiale del pezzo influisce sui tempi di consegna dello stampo?** Indirettamente. Se state tranciando acciaio inossidabile (304) o acciaio ad alta resistenza (DP780), lo stampo necessita di maggiori giochi (10–15% per lato) e spesso di un rivestimento DLC sul punzone. Il rivestimento (PVD o CVD) aggiunge 2–3 giorni. L'acciaio dolce standard (SPCC) non influisce sulla tempistica dello stampo.
**D: Qual è il modo più veloce per ottenere un preventivo?** Inviate un file STEP o IGES con il grado del materiale, lo spessore, il volume annuo e le tolleranze richieste. Il nostro team di preventivazione risponde entro 12 ore con un commento DFM, una tempistica ferma e una ripartizione dei costi. Non addebitiamo la valutazione DFM iniziale.
Conclusione: Pianificate 5 Settimane, Aspettatevi 6 e Comunicate in Anticipo
In sintesi, la risposta realistica a "Quanto tempo serve per realizzare uno stampo di tranciatura?" è **4–6 settimane per l'80% degli stampi di produzione**, assumendo un progetto congelato e gradi di acciaio standard. Gli stampi ad alta complessità con inserti in carburo o funzioni transfer arriveranno a 10–14 settimane. Il modo più efficace per ridurre i tempi di consegna non è affrettare il macchinista, ma eliminare le modifiche al progetto e specificare correttamente le tolleranze.
In BQUQ, abbiamo 20 anni di esperienza nella lavorazione CNC e nella tranciatura della lamiera per dissipatori di calore, molle e staffe di precisione. I nostri ingegneri avviano la vostra DFM immediatamente dopo aver ricevuto il vostro CAD. Per un preventivo garantito in 12 ore con una tempistica realistica dello stampo, contattateci a **sc@bquq.com** o via WhatsApp al **+86 13713157787**. Potete anche caricare i vostri disegni su **www.bquq.com** per una revisione preliminare immediata. Confermeremo la settimana di consegna del vostro stampo prima che vi impegniate con un ordine di acquisto.
