Stampaggio di Precisione di Lamelle per Connettori: Guida Completa

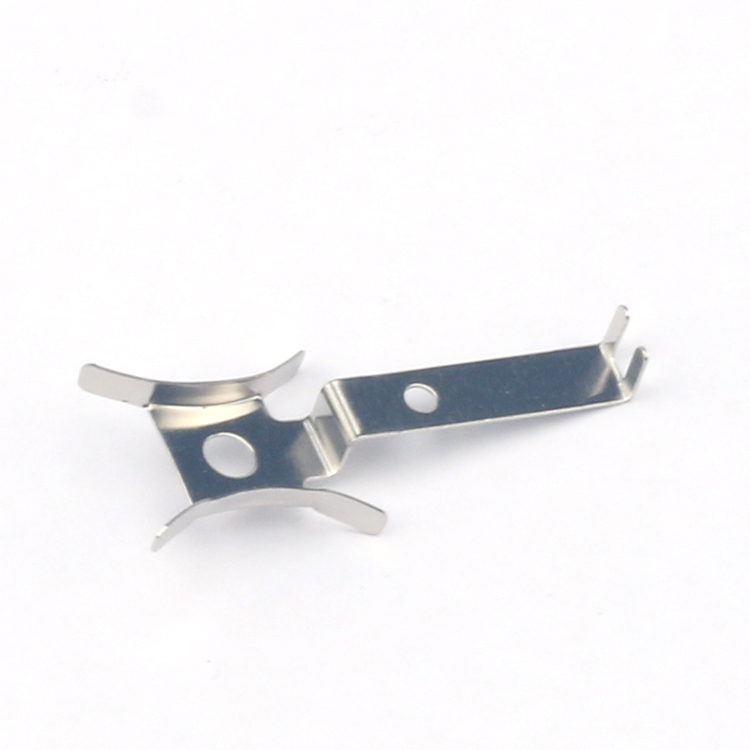

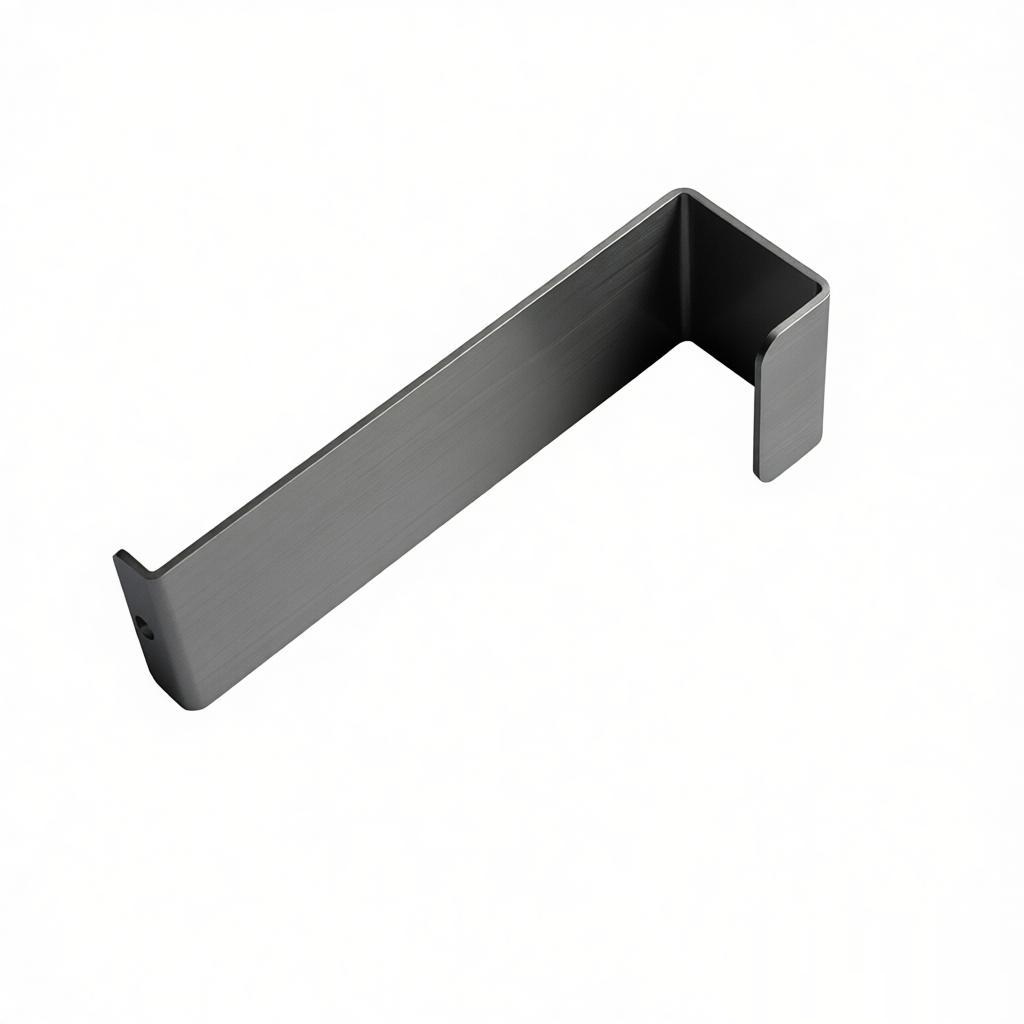

Introduzione allo Stampaggio di Precisione di Lamelle per Connettori
Lo stampaggio di precisione delle lamelle è un processo critico nella produzione di connettori utilizzati in settori come automotive, aerospaziale, elettronica e telecomunicazioni. Le lamelle, note anche come molle a contatto o molle a lamina, sono componenti metallici sottili che garantiscono continuità elettrica e ritenzione meccanica nei connettori. Questa guida approfondisce le sfumature della produzione di lamelle di precisione di alta qualità tramite stampaggio, coprendo la selezione dei materiali, la progettazione degli utensili, i parametri di processo, il controllo qualità e consigli pratici.
Comprensione delle Lamelle nei Connettori
Le lamelle sono strisce metalliche flessibili che esercitano una forza elastica contro un contatto di accoppiamento, garantendo una connessione elettrica affidabile. Si trovano comunemente in porte USB, supporti per schede SIM, connettori per batterie e cablaggi automobilistici. Le caratteristiche principali includono elevata elasticità, bassa resistenza di contatto ed eccellente resistenza a fatica. Il processo di stampaggio deve rispettare tolleranze strette (spesso ±0.01 mm) e bordi privi di bave per prevenire perdite di segnale o guasti meccanici.
Materiali Comuni per lo Stampaggio di Lamelle
La scelta del materiale influisce direttamente sulle prestazioni. I materiali tipici includono:
Bronzo Fosforoso (C5191, C5210):
Eccellenti proprietà elastiche e resistenza alla corrosione, ideale per l'elettronica di consumo.Rame Berillio (C17200):
Elevata resistenza e conducibilità, utilizzato in connettori aerospaziali e ad alta affidabilità.Acciaio Inox (SUS301, SUS304):
Buona elasticità e durata, spesso scelto per applicazioni sensibili ai costi.Ottone (C2680, C2600):
Costo inferiore ma prestazioni elastiche inferiori; utilizzato per contatti non critici.
| Materiale | Resistenza allo snervamento (MPa) | Conducibilità (%IACS) | Applicazione tipica |
|---|---|---|---|
| Fosforo Bronzo C5191 | 450-600 | 15-20 | Jack audio, connettori USB |
| Berillio Rame C17200 | 1000-1400 | 20-25 | Connettori militari/aerospaziali |
| Acciaio Inossidabile SUS301 | 800-1000 | 2-3 | Molle per batterie, slot per schede |
| Ottone C2600 | 300-400 | 28-30 | Beni di consumo a basso costo |
Processo di stampaggio di precisione per molla a contatto
Lo stampaggio della molla a contatto richiede stampi progressivi a più stadi a causa della geometria complessa e delle tolleranze strette. Il processo tipico include le seguenti fasi:
1. Alimentazione e raddrizzatura della bobina
Il materiale grezzo in forma di bobina viene alimentato attraverso una raddrizzatrice per rimuovere la curvatura della bobina. Un avanzamento servo sposta la striscia con precisione nello stampo con una precisione di ±0.02 mm.
2. Tranciatura e formatura
Le prime stazioni tagliano il profilo del pezzo grezzo e creano fori di pilotaggio per l'indicizzazione. Le stazioni successive formano i raggi di curvatura, gli angoli e le punte di contatto della molla. Ad esempio, una tipica molla a contatto per connettori può avere una piega a 90° con un raggio di 0,2 mm. La formatura deve tenere conto del ritorno elastico, richiedendo una sovrappiegatura o una coniazione.
3. Punzonatura e Rifilatura
Vengono praticati fori o fessure per il montaggio o funzionalità aggiuntive. La rifilatura rimuove il materiale in eccesso per ottenere il contorno finale.
4. Formatura Critica e Coniatura
La coniatura è un'operazione di ribattitura che comprime il materiale per appiattire le superfici, migliorare la stabilità dimensionale e ridurre il ritorno elastico. Questo è essenziale per la produzione ad alto volume.
5. Taglio e Espulsione
L'ultima stazione taglia la scheggia dalla striscia. L'espulsione può essere pneumatica o meccanica, garantendo la rimozione sicura del pezzo senza danni.
Considerazioni sulla Progettazione degli Stampaggi per la Stampaggio di Schegge
La stampaggio di schegge di successo si basa su utensili di precisione. Gli aspetti chiave della progettazione includono:
Durezza del Materiale:
Vengono utilizzati acciai per stampi (es. D2, M2) con elevata resistenza all'usura. Per produzioni ad alto volume (>1 milione di pezzi), si consigliano inserti in carburo.Sconti:
La distanza ottimale punzone-matrice è tipicamente del 5-8% dello spessore del materiale. Troppo stretta provoca bave eccessive; troppo larga porta a bordi grossolani.Tolleranza di piega:
Le detrazioni di piega accurate vengono calcolate in base allo spessore del materiale e al raggio di piega. L'analisi agli elementi finiti (FEA) aiuta a prevedere il ritorno elastico.Lubrificazione:
I lubrificanti a film sottile riducono l'attrito e prevengono l'incollaggio. I lubrificanti idrosolubili sono comuni per una facile pulizia.
Controllo Qualità nello Stampaggio di Precisione di Schegge
Garantire una qualità costante richiede un'ispezione rigorosa in più fasi. I parametri critici includono:
| Parametro | Tolleranza | Metodo di Misura |
|---|---|---|
| Dimensioni del pezzo | ±0.01 mm | Sistema di visione, CMM |
| Angolo di piega | ±1 | Proiettore di profili |
| Finitura superficiale | Ra ≤ 0,4 μm | Profilometro |
| Altezza bava | ≤ 0,02 mm | Microscopio, 30x |
| Forza della molla | ±5% del specifica | Dinamometro |
Difetti comuni e soluzioni
Bave:
Causate da gioco eccessivo o utensili usurati. Riaffilare punzoni/matrici o regolare il gioco.Variazione del ritorno elastico:
Dovuta all'anisotropia del materiale. Utilizzare la coniatura o provare trattamenti termici alternativi.Micro-crepe:
Da formatura severa. Ridurre il raggio di curvatura o passare a un materiale più duttile.Deriva dimensionale:
Verificare l'espansione termica; stabilizzare la temperatura della pressa e dello stampo.
Consigli pratici per ottimizzare lo stampaggio di schegge
Per ottenere alta resa e basso costo, considera questi suggerimenti comprovati dal settore:
Utilizzare stampi progressivi con fori pilota per mantenere l'allineamento della striscia e ridurre gli scarti.
Utilizzare presse servo-assistite per un controllo preciso di velocità e posizione, specialmente durante la formatura.
Implementare il monitoraggio in linea della forza per rilevare utensili usurati prima che si verifichino difetti.
Progettare la lamella con caratteristiche simmetriche per minimizzare le forze sbilanciate.
Eseguire un'ispezione del primo articolo (FAI) dopo qualsiasi cambio di utensile.
Per ordini di grandi volumi, considerare l'aggiunta di un processo di sbavatura (es. finitura vibratoria) se le bave sono critiche.
Tecniche Avanzate: Stampaggio ad Alta Velocità e Micro-Stampaggio
La miniaturizzazione dei connettori moderni richiede micro-lamelle con spessori inferiori a 0,1 mm. Le presse per stampaggio ad alta velocità che operano a 600-1500 colpi al minuto richiedono stampi ultra-precisi e lubrificazione avanzata. Il micro-stampaggio utilizza incisione o EDM per gli utensili e spesso impiega componenti tagliati a filo. Per la produzione di massa, l'enfasi è sulla riduzione dei tempi di setup attraverso sistemi di cambio rapido stampo.
Conclusione
Lo stampaggio di precisione delle lamelle per connettori è un campo specializzato che combina scienza dei materiali, ingegneria degli stampi e controllo di processo. Comprendendo le proprietà dei materiali, ottimizzando il design dello stampo, implementando controlli di qualità robusti e rimanendo aggiornati sulle tecniche ad alta velocità, i produttori possono produrre componenti affidabili ed economici. Che tu sia un ingegnere progettista o uno specialista degli approvvigionamenti, questa guida funge da base per raggiungere l'eccellenza nello stampaggio di lamelle per connettori.
