Guida alle considerazioni chiave per lo stampaggio di precisione dei metalli per l'elettronica

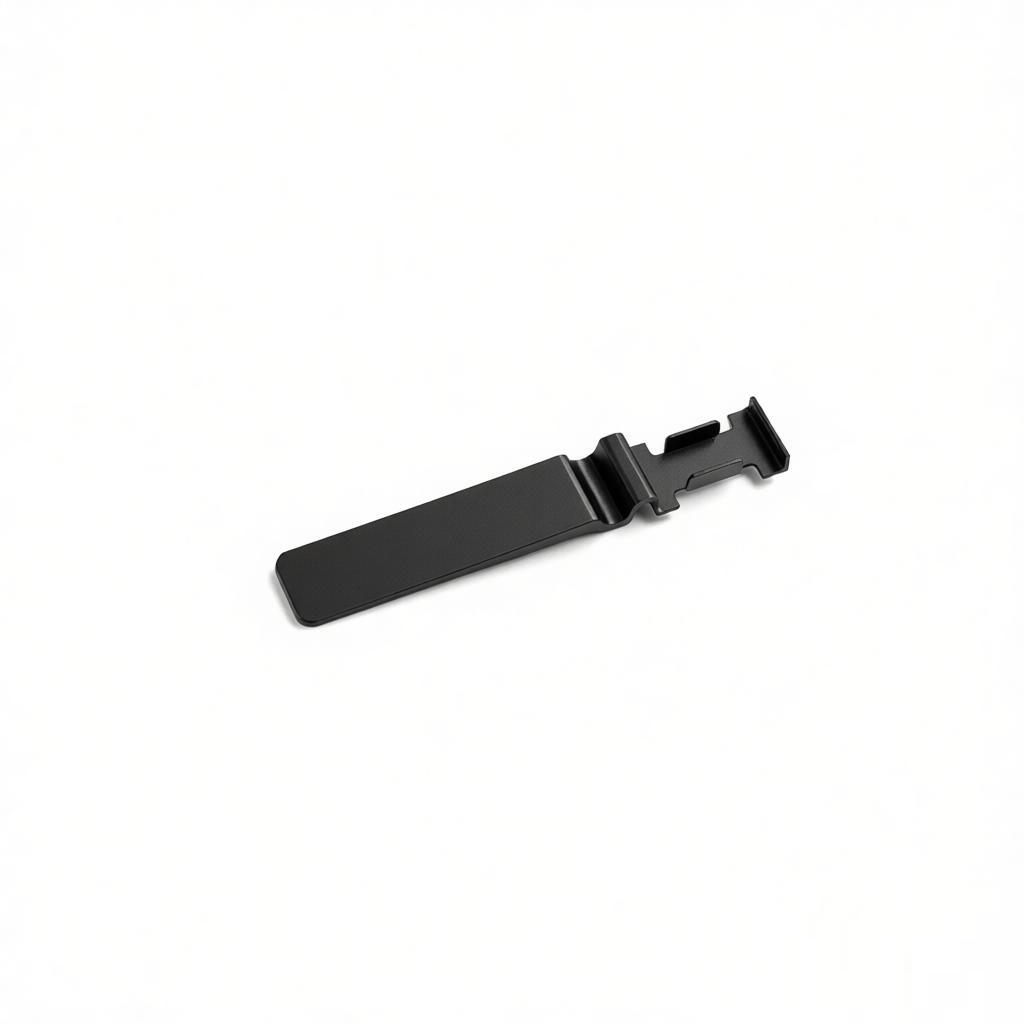

Introduzione

Lo stampaggio di precisione dei metalli è un pilastro della produzione elettronica moderna, poiché consente la realizzazione di componenti complessi con tolleranze strette e volumi elevati. Da connettori e schermature a dissipatori di calore e molle, i componenti stampati in metallo sono onnipresenti in dispositivi che vanno dagli smartphone alle apparecchiature mediche. Tuttavia, per ottenere qualità e prestazioni costanti è necessaria una conoscenza approfondita delle considerazioni chiave specifiche per le applicazioni elettroniche. Questa guida esplora i fattori critici che ingegneri e professionisti degli acquisti devono valutare per garantire risultati positivi nello stampaggio di precisione dei metalli per l'elettronica.

Selezione del materiale: le fondamenta delle prestazioni

Scegliere il materiale giusto è forse la decisione più critica nello stampaggio dei metalli per l'elettronica. Il materiale deve soddisfare i requisiti di conducibilità elettrica, gestione termica, resistenza e protezione dalla corrosione, pur essendo compatibile con il processo di stampaggio.

Materiali comuni e loro applicazioni

Suggerimento:
Quando si selezionano i materiali, considerare l'intero ciclo di vita: formabilità durante lo stampaggio, requisiti di placcatura o rivestimento successivi e prestazioni sotto cicli termici nel dispositivo finale.

Tolleranze di precisione: dai micron al successo

I componenti elettronici spesso richiedono tolleranze strette come ±0.025 mm o anche più fini. Raggiungere tale precisione dipende da fattori come la qualità degli utensili, la stabilità della pressa e la consistenza del materiale.

Considerazioni chiave sulla tolleranza

• Allineamento dello stampo:
  Il disallineamento di punzoni e matrici può causare bave, variazioni dimensionali e usura prematura. La stampa di precisione utilizza guide e stampi progressivi con gioco ridotto.


• Variazione dello spessore del materiale:
  Il materiale in ingresso deve rispettare tolleranze di spessore rigorose (ad es., ±0.005 mm) per mantenere dimensioni costanti dei pezzi.


• Compensazione del ritorno elastico:
  Dopo la stampa, materiali come l'acciaio inossidabile tendono a subire un leggero ritorno elastico. Simulazioni avanzate e progettazione degli utensili tengono conto di questo fenomeno per garantire che la geometria finale soddisfi le specifiche.


• Controllo delle bave:
  Le bave possono interferire con l'assemblaggio o causare cortocircuiti. Una corretta distanza e utensili affilati riducono al minimo le bave; potrebbero essere necessari processi secondari come la tamburatura.


Suggerimento:
Collabora strettamente con il tuo partner di stampaggio per definire le dimensioni critiche per la funzionalità e stabilire un controllo statistico di processo (SPC) per monitorare la conformità alle tolleranze.

Progettazione e manutenzione degli utensili

Gli utensili (stampi) determinano la qualità e la ripetibilità dei pezzi stampati. Per l'elettronica, gli utensili devono essere progettati per alta precisione e lunga durata.

Stampi progressivi vs. stampi composti

Gli stampi progressivi eseguono più operazioni (tranciatura, formatura, coniatura) in un unico passaggio, ideali per pezzi elettronici ad alto volume. Gli stampi composti eseguono più operazioni in una stazione, ma sono limitati a pezzi più semplici. La lavorazione progressiva è preferita per componenti complessi come i pin dei connettori con pieghe intricate.

Materiale e rivestimenti degli utensili

• Acciaio per utensili:
  D2, A2 o M2 per resistenza all'usura generale.


• Inserti in metallo duro:
  Utilizzati in aree ad alta usura per prolungare la vita dell'utensile.


• Rivestimenti:
  I rivestimenti TiN, TiCN o DLC riducono l'attrito e prevengono l'accumulo di materiale, specialmente durante la stampa di rame o alluminio.


Suggerimento:
Assicurati che il fornitore di stampaggio abbia un programma di manutenzione preventiva per gli utensili, inclusa affilatura e ispezione regolari per evitare derive dimensionali.

Finitura Superficiale e Placcatura

Molti componenti elettronici richiedono finiture superficiali specifiche per garantire saldabilità, conducibilità o resistenza alla corrosione.

Trattamenti Superficiali Comuni

• Placcatura in Stagno:
  Fornisce saldabilità e resistenza alla corrosione. Lo stagno a caldo o elettrodeposto è comune per i connettori.


• Placcatura in Oro:
  Utilizzata per contatti ad alta affidabilità (ad esempio in ambito aerospaziale o medicale) grazie alla sua bassa resistenza di contatto e inerzia.


• Placcatura in Argento:
  Eccellente conducibilità ma soggetta a ossidazione; spesso utilizzata in applicazioni ad alta corrente.


• Passivazione:
  Per parti in acciaio inossidabile per migliorare la resistenza alla corrosione.


Il processo di stampaggio stesso deve evitare segni di matrice, graffi o contaminazioni che potrebbero influenzare l'adesione della placcatura. Specificare una rugosità superficiale massima (ad esempio, Ra 0,8 μm) è comune.

Suggerimento:
Coordinare con il fornitore di placcatura e il fornitore di stampaggio in anticipo per garantire la compatibilità tra i lubrificanti di stampaggio e la chimica della placcatura.

Controllo qualità e ispezione

La qualità costante è non negoziabile nell'elettronica. Implementare un piano di ispezione robusto che copra dimensioni, qualità superficiale e test funzionali.

Metodi di Ispezione

• Macchina di Misura a Coordinate (CMM):
  Per dimensioni critiche su prototipi o primi articoli.


• Sistemi di Visione:
  Ispezione ottica ad alta velocità per la produzione di massa, rilevando difetti come bave, crepe o caratteristiche mancanti.


• Prove di Durezza:
  Garantisce la tempra del materiale dopo la stampaggio.


• Prove Elettriche:
  Per componenti come contatti a molla, misura la resistenza di contatto o la forza.


Piani di campionamento statistico (es. AQL 0,65) sono tipici, ma per parti critiche per la sicurezza, può essere richiesta un'ispezione al 100%.

Suggerimento:
Richiedi una PFMEA (Analisi dei Modi e degli Effetti dei Guasti di Processo) al tuo fornitore per identificare e mitigare i rischi in anticipo.

Ottimizzazione dei Costi Senza Compromettere la Qualità

Lo stampaggio di precisione può essere conveniente, ma alcuni fattori influenzano i costi. Comprenderli aiuta a bilanciare budget e prestazioni.

Principali Fattori di Costo

• Complessità dell'Attrezzatura:
  Un maggior numero di fasi e tolleranze più strette aumentano il costo iniziale dell'attrezzatura.


• Costo materiali:
  Leghe speciali o placcature in metalli preziosi aumentano il costo.


• Volume:
  Volumi più elevati ammortizzano il costo degli utensili, riducendo il prezzo per pezzo.


• Operazioni secondarie:
  Placcatura, trattamenti termici o assemblaggio aumentano il costo totale.


Per ottimizzare, considera di progettare parti con meno pieghe o tolleranze più strette solo dove necessario. Utilizza software di simulazione per validare i progetti prima della costruzione degli utensili.

Suggerimento:
Coinvolgi il fornitore di stampaggio in revisioni di progettazione per la producibilità (DFM) per identificare opportunità di risparmio, come combinare due parti in una.

Tempi di consegna e catena di approvvigionamento

I mercati dell'elettronica richiedono tempi di consegna rapidi. Per lo stampaggio di precisione, i tempi di consegna includono la fabbricazione degli utensili (4-8 settimane) e la produzione (2-4 settimane per ordine). Mantenere scorte di sicurezza di parti critiche può mitigare i ritardi.

Strategie per tempi di consegna più rapidi

• Utilizzare componenti di utensileria standard quando possibile.


• Ordinare i materiali in anticipo con tempi di consegna lunghi.


• Collaborare con fornitori che offrono prototipazione rapida per la validazione del progetto.


Suggerimento:
Costruire una solida relazione con un unico partner di approvvigionamento che comprenda i vostri requisiti di qualità e possa garantire tempi di consegna costanti.

Conformità ambientale e normativa

I componenti elettronici devono essere conformi a normative come RoHS, REACH e requisiti sui minerali di conflitto. Assicurati che le tue parti stampate rispettino questi standard, in particolare per quanto riguarda le restrizioni su placcatura e materiali.

Suggerimento:
Richiedi al tuo fornitore certificazioni dei materiali e report di placcatura per mantenere la documentazione di conformità.

Conclusione

Lo stampaggio di precisione per l'elettronica richiede un approccio olistico, dalla selezione dei materiali all'ispezione finale. Considerando questi fattori chiave (proprietà dei materiali, tolleranze, progettazione degli stampi, finitura superficiale, controllo qualità, costi, tempi di consegna e conformità), puoi garantire che i tuoi componenti stampati soddisfino le esigenze rigorose dei dispositivi elettronici. Collabora con un produttore di stampaggio che dimostri competenza in queste aree e sfrutta le sue conoscenze per ottimizzare i tuoi progetti sia per le prestazioni che per la producibilità. In un settore elettronico frenetico, ottenere questi dettagli corretti al primo tentativo consente di risparmiare denaro e accelerare il time-to-market.
