Metal Stamping DFM: 7 Regole per un Design Conveniente
La progettazione per la producibilità (DFM) è fondamentale nello stampaggio della lamiera per ridurre i costi, migliorare la qualità e accelerare la produzione. Seguendo queste 7 regole, puoi ottimizzare i tuoi progetti di stampaggio della lamiera per una produzione economicamente vantaggiosa.

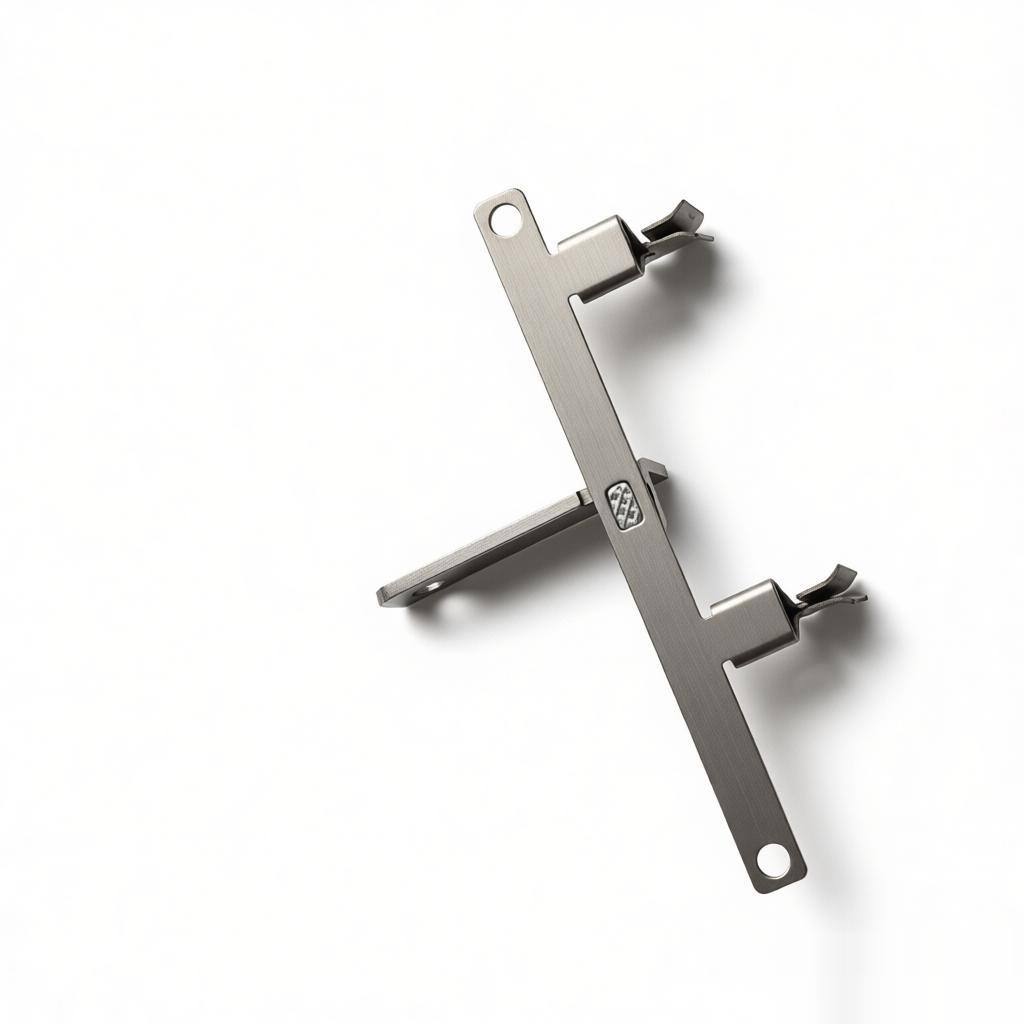

Regola 1: Evitare angoli vivi
Gli angoli vivi nei progetti di stampaggio della lamiera creano concentrazioni di stress che possono portare a cricche durante la formatura. Accelerano anche l'usura degli utensili e aumentano il rischio di rottura della matrice. Per evitare questi problemi, incorpora sempre raggi sugli angoli interni ed esterni. Una buona regola pratica è utilizzare un raggio di almeno 0,5 volte lo spessore del materiale. Raggi più grandi migliorano ulteriormente la formabilità e prolungano la vita degli utensili, riducendo i costi di produzione complessivi.
Regola 2: Mantenere uno spessore uniforme della parete
Le variazioni dello spessore della parete causano un flusso irregolare del materiale durante lo stampaggio, portando a deformazioni, assottigliamenti o cricche. Progetta i pezzi con uno spessore della parete costante in tutto. Se le variazioni di spessore sono inevitabili, utilizza transizioni graduali anziché gradini improvvisi. Questa regola si applica anche a caratteristiche come flange e nervature: evita cambiamenti bruschi che possono causare difetti. Uno spessore uniforme semplifica la progettazione degli utensili e riduce i tassi di scarto.
Regola 3: Ridurre al minimo le dimensioni e le distanze dei fori
I fori piccoli richiedono punzoni di piccolo diametro che sono fragili e soggetti a rottura. Per uno stampaggio economicamente vantaggioso, assicurati che i diametri dei fori siano almeno uguali allo spessore del materiale. I fori più piccoli aumentano significativamente i costi degli utensili e la manutenzione. Mantieni anche una distanza adeguata tra i fori e dai fori ai bordi del pezzo, tipicamente almeno il doppio dello spessore del materiale. Questo previene distorsioni e strappi.
Regola 4: Utilizzare tolleranze standard
Specificare tolleranze strette per ogni caratteristica aumenta i costi di produzione a causa di ispezioni aggiuntive e velocità di pressa più lente. Riservare tolleranze strette solo per dimensioni critiche che influenzano la funzione del pezzo. Per caratteristiche non critiche, utilizzare tolleranze standard di stampaggio (ad esempio, ±0.005 pollici per posizioni di fori o ±0.010 pollici per dimensioni formate). Le tolleranze standard consentono una produzione più rapida e riducono la necessità di operazioni secondarie.
Regola 5: Progettare per lo Scarico di Piegatura
Quando una piegatura avviene vicino a un'altra caratteristica, come un foro o una fessura, fornire tagli di scarico per prevenire strappi. La larghezza dello scarico deve essere almeno due volte lo spessore del materiale, e la profondità deve estendersi oltre il raggio di piegatura. Inoltre, i raggi di piegatura interni non devono essere inferiori a 0,5 volte lo spessore del materiale per evitare cricche. Un corretto scarico di piegatura garantisce piegature pulite e resistenti senza ulteriori fasi di finitura.
Regola 6: Evitare Sottosquadri e Forme Complesse
I sottosquadri richiedono utensili complessi come camme a movimento laterale o slitte, che aumentano i costi di produzione dello stampo e la manutenzione. Allo stesso modo, forme con estrazioni profonde o più livelli aggiungono complessità. Quando possibile, riprogettare le caratteristiche per eliminare i sottosquadri. Se inevitabile, consultare il proprio partner di stampaggio per valutare i compromessi di costo. Semplificare la geometria per ridurre i costi degli utensili e il tempo ciclo.
Regola 7: Considerare la Selezione del Materiale
La scelta del materiale ha un enorme impatto sui costi e sulla producibilità. Gli acciai al carbonio standard (ad esempio, SPCC, DC01) sono i più convenienti e ampiamente disponibili. Se è necessaria resistenza alla corrosione, considerare l'acciaio zincato rispetto all'acciaio inossidabile per risparmiare sui costi. Evitare leghe esotiche a meno che non siano assolutamente necessarie. Considerare anche lo spessore del materiale: un calibro più spesso aumenta il costo del materiale e la tonnellata di pressa richiesta. Ottimizzare la selezione del materiale all'inizio della progettazione per bilanciare prestazioni e budget.
Implementando queste regole di DFM, è possibile ridurre significativamente i costi di produzione e i tempi di consegna, garantendo al contempo parti stampate in metallo di alta qualità. Collabora con un produttore di stampaggio esperto già nella fase di progettazione per validare il tuo design e massimizzare i risparmi.
