Come lo stampaggio dei metalli migliora l'efficienza dei dissipatori di calore

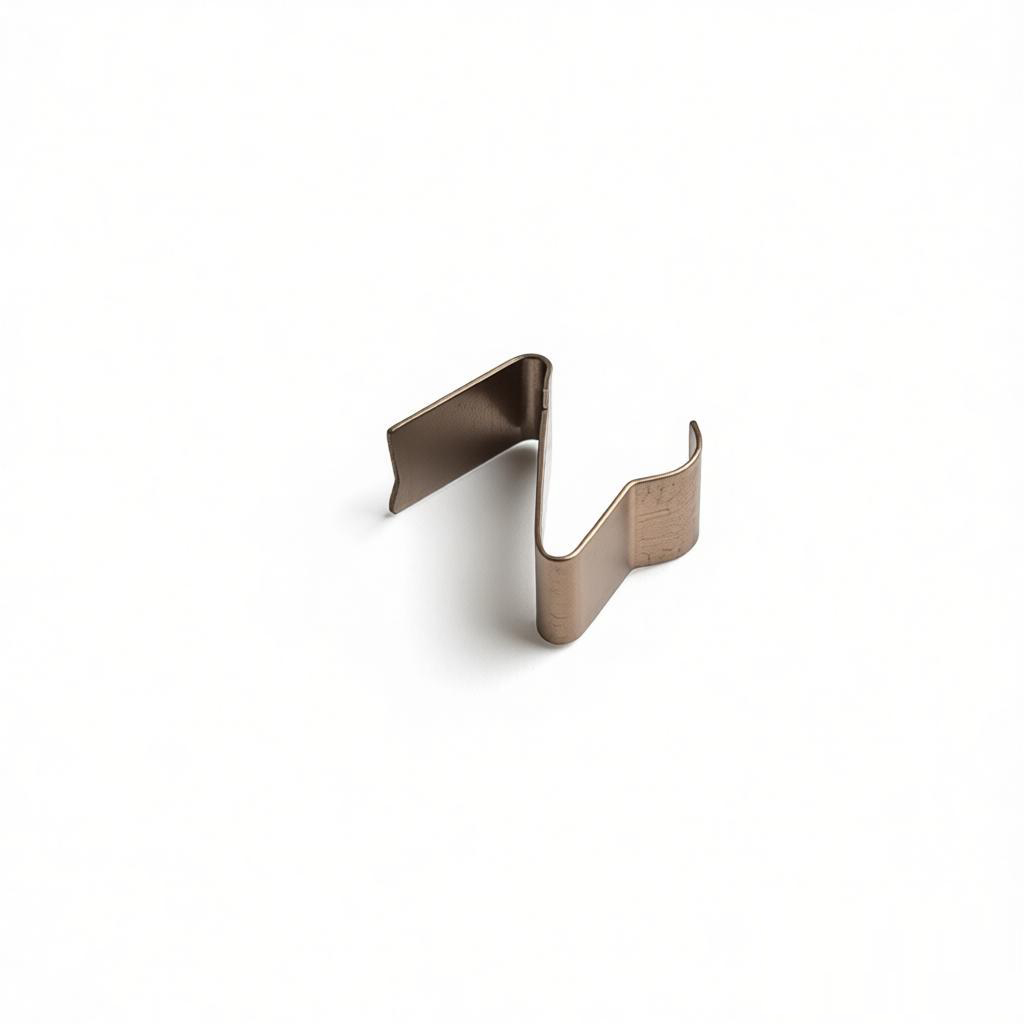

Introduzione allo Stampaggio della Lamiera nella Produzione di Dissipatori di Calore
I dissipatori di calore sono componenti critici nell'elettronica, che dissipano il calore da dispositivi come CPU, LED e moduli di potenza. Produrli in modo efficiente è fondamentale per soddisfare la domanda. Lo stampaggio della lamiera, un processo di formatura ad alta velocità, ha rivoluzionato la produzione di dissipatori di calore offrendo precisione, scalabilità e convenienza economica. Questa guida esplora come lo stampaggio della lamiera migliora l'efficienza in ogni fase, dalla progettazione alla consegna.
Vantaggi dello Stampaggio della Lamiera per Dissipatori di Calore
Velocità e Volume
Lo stampaggio della lamiera utilizza stampi progressivi per produrre centinaia di pezzi al minuto. Per i dissipatori di calore, ciò significa tempi di ciclo più rapidi rispetto alla lavorazione meccanica o all'estrusione. Una singola pressa può produrre migliaia di dissipatori in alluminio o rame al giorno, riducendo i tempi di consegna.
Precisione e Coerenza
Lo stampaggio raggiunge tolleranze strette (ad esempio, ±0.1 mm) con precisione ripetibile. Per i dissipatori alettati, dimensioni costanti degli spazi garantiscono un flusso d'aria uniforme e prestazioni termiche. Il processo elimina errori umani e variazioni.
Utilizzo del Materiale
Lo stampaggio spesso annida i pezzi vicini su una striscia, riducendo al minimo gli scarti. Una progettazione avanzata dello stampo può raggiungere oltre l'80% di utilizzo del materiale, abbassando i costi delle materie prime, specialmente importante con metalli costosi come il rame.
Efficienza dei Costi
La stampa ad alto volume ammortizza il costo dello stampo su milioni di pezzi. Il costo per pezzo è significativamente inferiore rispetto alla lavorazione CNC, rendendola ideale per la produzione di massa. I tempi di setup sono minimi dopo l'attrezzatura iniziale.
Il Processo di Stampa per la Produzione di Dissipatori di Calore
Passo 1: Selezione del Materiale e Preparazione della Bobina
Vengono scelte bobine di alluminio (es. 6061, 5052) o rame per la conducibilità termica e la formabilità. Le bobine vengono alimentate nella pressa con un raddrizzatore e un alimentatore.
Passo 2: Stampa Progressiva con Stampo
Uno stampo a più stazioni esegue tranciatura, piegatura, coniatura e taglio. Per i dissipatori di calore, caratteristiche come alette, piastre di base e fori di montaggio vengono create in sequenza. Ogni corsa produce un pezzo finito.
Fase 3: Formazione delle Alette
Le alette sono spesso piegate verso l'alto dalla base con un motivo a persiana o a zigzag. La stampa consente densità e altezza variabili delle alette senza operazioni secondarie.
Fase 4: Finitura Superficiale
Dopo la stampa, i pezzi possono essere sbavati, puliti o anodizzati per resistenza alla corrosione ed emissività.
Considerazioni di Progettazione per Dissipatori Stampati
Altezza e Spessore delle Alette
: Alette più alte aumentano la superficie ma richiedono materiale più spesso e trafile più profonde. Limitare il rapporto d'aspetto per evitare strappi.Angoli di Sformo
: Leggere conicità (1–3) facilitano l'estrazione dallo stampo.Caratteristiche Minime
: Semplificare la geometria per ridurre il costo del die. Integrare le linguette di montaggio come parte dello stampaggio.Spessore del materiale
: Materiale più spesso (0,5–2,0 mm) migliora la rigidità ma aumenta la forza di stampaggio.
Confronto con altri metodi di produzione
| Metodo | Velocità | Precisione | Costo per pezzo (grandi volumi) | Scarto di materiale |
|---|---|---|---|---|
| Stampaggio metalli | Alta (100–400 ppm) | Alta (±0.1 mm) | Bassa | Bassa |
| Lavorazione CNC | Bassa (1–10 ppm) | Molto alta (±0.01 mm) | Alta | Alta |
| Estrusione | Media (10–20 ppm) | Media (±0.5 mm) | Media | Media |
| Pressofusione | Medio (10–30 ppm) | Medio (±0.3 mm) | Media | Media |
Consigli per ottimizzare l'efficienza dello stampaggio dei dissipatori
Utilizzare presse ad alta velocità
: Le presse servoazionate migliorano il controllo della velocità e riducono i tempi di ciclo.Lubrificazione
: Applicare una micro-lubrificazione per ridurre l'attrito e prolungare la vita dello stampo.Manutenzione dello stampo
: L'ispezione regolare e la lucidatura dei bordi taglienti prevengono le bave.Software di simulazione
: Utilizzare FEA per prevedere il flusso del materiale e ridurre le prove al minimo.Movimentazione automatica dei pezzi
: Integrare nastri trasportatori o robot per ridurre il lavoro manuale.
Controllo qualità e test
I dissipatori di calore stampati vengono sottoposti a controlli dimensionali tramite CMM, comparatori ottici e test di tenuta (per i tipi sigillati). La resistenza termica viene misurata secondo ASTM D5470. Il monitoraggio in-process con sensori rileva spaccature o disallineamenti, consentendo regolazioni in tempo reale.
Tendenze future nei dissipatori di calore stampati
I progressi includono la stampa multi-slitta per forme 3D complesse, la micro-stampa per componenti elettronici in miniatura e processi ibridi che combinano stampa e forgiatura a freddo per una maggiore densità. La sostenibilità spinge all'uso di metalli riciclati e presse a basso consumo energetico.
Conclusione
La stampa dei metalli è un punto di svolta per la produzione di dissipatori di calore, offrendo un'efficienza senza pari in termini di velocità, costo e coerenza. Ottimizzando il design e i parametri di processo, i produttori possono soddisfare la crescente domanda di soluzioni di gestione termica nell'elettronica. Collabora con uno stampatore esperto per sfruttare appieno il potenziale di questa tecnologia.
