Stampaggio a Imbutitura Profonda vs Superficiale: Quando Usare Ciascuno

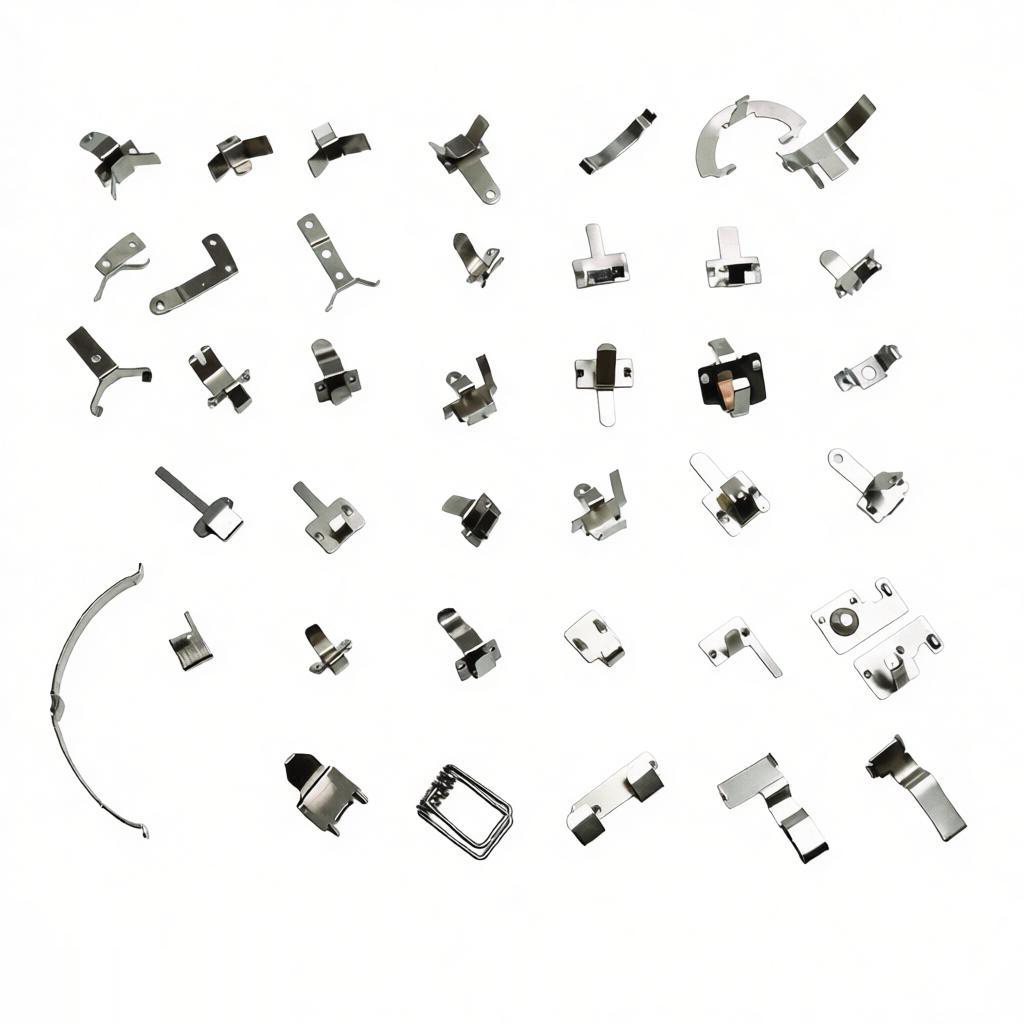

Introduzione allo stampaggio a trafilatura profonda e superficiale
Nel mondo dello stampaggio dei metalli, comprendere la differenza tra i processi di trafilatura profonda e superficiale è fondamentale per scegliere il metodo di produzione più adatto. Entrambe le tecniche prevedono la formatura della lamiera in forme desiderate utilizzando un punzone e una matrice, ma differiscono significativamente in profondità, complessità e applicazione. Questo articolo fornisce un confronto completo per aiutarti a decidere quando utilizzare ciascun metodo.
Tabella comparativa: trafilatura profonda vs superficiale
| Caratteristica | Stampaggio a trafilatura profonda | Stampaggio a trafilatura superficiale |
|---|---|---|
| Rapporto profondità/diametro | Maggiore di 1:1 (tipicamente 2:1 o più) | Minore di 1:1 (tipicamente 0,5:1 o meno) |
| Numero di trafilature richieste | Tiri multipli con ricottura | Tiro singolo o pochi passaggi |
| Complessità dell'attrezzatura | Alta – richiede stampi progressivi e premilami | Da bassa a moderata – stampi semplici |
| Assottigliamento del materiale | Significativo – richiede un controllo attento | Minimo |
| Velocità di produzione | Più lento a causa di più fasi | Più veloce, maggiore produttività |
| Applicazioni tipiche | Componenti automobilistici, lavelli, lattine, recipienti a pressione | Pannelli, staffe, coperture, involucri |
| Costo per pezzo | Più alto per bassi volumi, economico per alti volumi | Inferiore in generale, specialmente per parti semplici |
| Utilizzo del materiale | Inferiore a causa di scarti e rifilatura | Superiore, meno scarti |
Quando utilizzare lo stampaggio a trafilatura profonda
Requisiti di profondità elevati
Lo stampaggio a trafilatura profonda è ideale quando la parte finale ha una profondità maggiore del suo diametro, come in contenitori cilindrici, serbatoi di carburante per auto o scambiatori di calore. Il processo prevede più trafilature progressive per formare gradualmente il metallo senza strappi.
Forme e caratteristiche complesse
Le parti che richiedono geometrie intricate, angoli vivi o dettagli in rilievo traggono spesso beneficio dalla trafilatura profonda. Il flusso controllato del materiale consente una formatura precisa di profili complessi.
Produzione ad alto volume
Una volta impostata l'attrezzatura, lo stampaggio a trafilatura profonda è altamente efficiente per la produzione di massa. Settori come l'automotive e la produzione di elettrodomestici si affidano a questo metodo per produzioni su larga scala economicamente vantaggiose.
Considerazioni sui materiali
La trafilatura profonda funziona meglio con materiali duttili come acciaio a basso tenore di carbonio, alluminio o acciaio inossidabile. I materiali devono resistere a un allungamento significativo senza rompersi.
Quando utilizzare lo stampaggio a trafilatura superficiale
Parti poco profonde
Per parti con profondità inferiore alla metà del diametro, la trafilatura superficiale è il metodo di riferimento. Esempi includono pannelli piatti, staffe e coperture semplici. Il processo è semplice e richiede meno attrezzature.
Volumi da bassi a medi
La trafilatura poco profonda è economica per piccole produzioni perché i costi degli utensili sono inferiori e la configurazione è più rapida. Ciò la rende adatta per prototipazione o fabbricazione personalizzata.
Velocità ed efficienza
Con meno fasi di trafilatura, la stampa a trafilatura poco profonda è più veloce, riducendo i tempi di ciclo. È ideale quando i tempi di consegna sono stretti.
Vincoli di budget
Se il tuo progetto ha un budget limitato, la trafilatura poco profonda minimizza l'investimento iniziale in stampi e presse. Riduce anche gli scarti, migliorando l'utilizzo del materiale.
Vantaggi e Svantaggi
Stampaggio a trafilatura profonda
Vantaggi:
Capacità di creare parti profonde e senza giunzioni; elevato rapporto resistenza/peso; finitura superficiale eccellente; qualità costante in grandi volumi.Svantaggi:
Costi elevati per gli utensili; produzione più lenta; rischio di pieghe o strappi; richiede personale esperto per la configurazione.
Stampaggio a trafilatura superficiale
Vantaggi:
Costo inferiore; tempi di ciclo più rapidi; utensili più semplici; meno spreco di materiale; facile da modificare i progetti.Svantaggi:
Capacità di profondità limitata; non adatto per caratteristiche interne complesse; può richiedere operazioni aggiuntive come la piegatura.
Fattori Chiave che Influenzano la Scelta
Quando si decide tra imbutitura profonda e imbutitura superficiale, considerare questi fattori:
Geometria del Pezzo:
Profondità, diametro, spessore della parete e complessità della forma.Tipo di materiale:
Duttilità, spessore e limiti di formatura.Volume di produzione:
Volumi elevati giustificano l'investimento in attrezzature per imbutitura profonda.Requisiti di tolleranza:
La trafilatura profonda può raggiungere tolleranze più strette con un'adeguata progettazione dello stampo.Vincoli di costo:
La trafilatura superficiale spesso vince per progetti a basso budget.
Matrice di raccomandazione
| Scenario | Processo consigliato |
|---|---|
| Profondità > Diametro | Trafilatura profonda |
| Profondità < Metà diametro | Trafilatura superficiale |
| Alto volume (oltre 100.000 pezzi) | Imbutitura profonda dopo investimento iniziale |
| Basso volume (da 1.000 a 10.000 pezzi) | Trafilatura superficiale |
| Forma complessa con rinforzi | Trafilatura profonda |
| Geometria piana semplice | Trafilatura superficiale |
| Budget limitato | Trafilatura superficiale |
Conclusione
La scelta tra stampaggio a trafilatura profonda e stampaggio a trafilatura superficiale dipende dal design del pezzo, dalle esigenze di produzione e dal budget. La trafilatura profonda eccelle nella creazione di componenti profondi e robusti su larga scala, mentre la trafilatura superficiale offre flessibilità e risparmi sui costi per parti più semplici. Valutando profondità, volume e materiale, puoi ottimizzare il tuo progetto di stampaggio dei metalli. Per una consulenza esperta, contatta il nostro team per discutere le tue esigenze specifiche.
