Molle per automotive: molle valvole, di ritorno e per sensori

Molle per automotive: molle valvole, di ritorno e per sensori

Risposta breve: Le molle per automotive si dividono in tre famiglie funzionali: le molle valvole, che devono resistere a miliardi di cicli ad alto stress, le molle di ritorno, che devono fornire una forza ripetibile per milioni di corse brevi, e le molle per sensori, che devono mantenere un carico preciso e stabile con una corsa quasi nulla. Le tipiche molle valvole utilizzano filo bonificato o acciaio al cromo-silicio con pallinatura e presetting a caldo; le molle di ritorno spesso utilizzano acciaio inossidabile o filo armonico; le molle per sensori di solito utilizzano acciaio inossidabile per la resistenza alla corrosione e la bassa interferenza magnetica. BQUQ produce tutte e tre in un unico stabilimento ISO9001 a Dongguan, mantenendo ±0,005 mm su componenti relativi alle molle lavorati con CNC e preventivando programmi di molle personalizzate entro 12 ore lavorative.

Cosa fanno realmente le molle per automotive all'interno di un veicolo?

Un'auto moderna contiene centinaia di molle. La maggior parte è invisibile all'acquirente, ma ognuna è un componente rilevante per la sicurezza o critico per la funzione. Si dividono in tre grandi categorie di impiego:

• Accumulo e rilascio di energia — molle valvole, molle frizione, molle di ritorno freno.
• Mantenimento di una posizione o precarico — molle per sensori, molle per connettori, molle per sedili e finiture.
• Ritorno di un meccanismo a uno stato noto — molle di ritorno farfalla, molle di ritorno pedale, molle di ritorno attuatore.

Il problema ingegneristico è diverso per ciascuna. Una molla valvola deve sopportare uno stress ciclico estremo ad alta temperatura. Una molla di ritorno deve essere economica, costante e affidabile per una lunga vita di piccole deflessioni. Una molla per sensori deve essere dimensionalmente stabile e chimicamente inerte, perché una molla per sensori che deriva diventa una lettura del sensore che deriva.

Perché le tre famiglie sono specificate diversamente

Quella tabella è l'intero articolo in miniatura. Tutto ciò che segue espande una riga alla volta.

Molle valvole: la molla più sollecitata del motore

Una molla valvola si trova tra la testata e il ritenitore, chiudendo la valvola contro il profilo dell'albero a camme migliaia di volte al minuto. A 6.000 giri/min su un motore a quattro tempi, ogni molla valvola compie circa 3.000 cicli al minuto — circa 180.000 cicli per ora di guida.

Scelta del materiale

L'acciaio legato al cromo-silicio (spesso chiamato cromo-silicio o CrSi) è lo standard per le molle valvole dei motori a benzina perché combina un'elevata resistenza a fatica con una buona resistenza all'assestamento a temperature elevate. L'acciaio al carbonio bonificato è utilizzato per applicazioni a stress inferiore e costo più basso. Per nicchie ad alto carico o alta temperatura compaiono leghe speciali, e trattiamo quella famiglia separatamente nelle nostre note sulle molle in Hastelloy e Inconel.

I tre processi che fanno sopravvivere una molla valvola

1. Pallinatura — bombardare la superficie con mezzi controllati induce stress residuo di compressione, che ritarda l'inizio delle cricche di fatica. È il singolo passo di processo a più alto impatto su una molla valvola.

2. Presetting a caldo (hot setting / scragging) — la molla viene compressa a un'altezza prescritta in temperatura, in modo che i primi cicli di "assestamento" avvengano in fabbrica, non nel motore. Descriviamo la meccanica nel nostro articolo sul processo di presetting a caldo.

3. Rettifica e orientamento — estremità chiuse e rettificate forniscono una superficie di appoggio piana e mantengono la molla perpendicolare sotto carico.

Cosa specificare su un disegno di molla valvola

Le tolleranze sopra indicate sono indicative per molle automotive di produzione. Bande più strette sono possibili ma costano e dovrebbero essere giustificate dalla sensibilità del motore, non dall'abitudine.

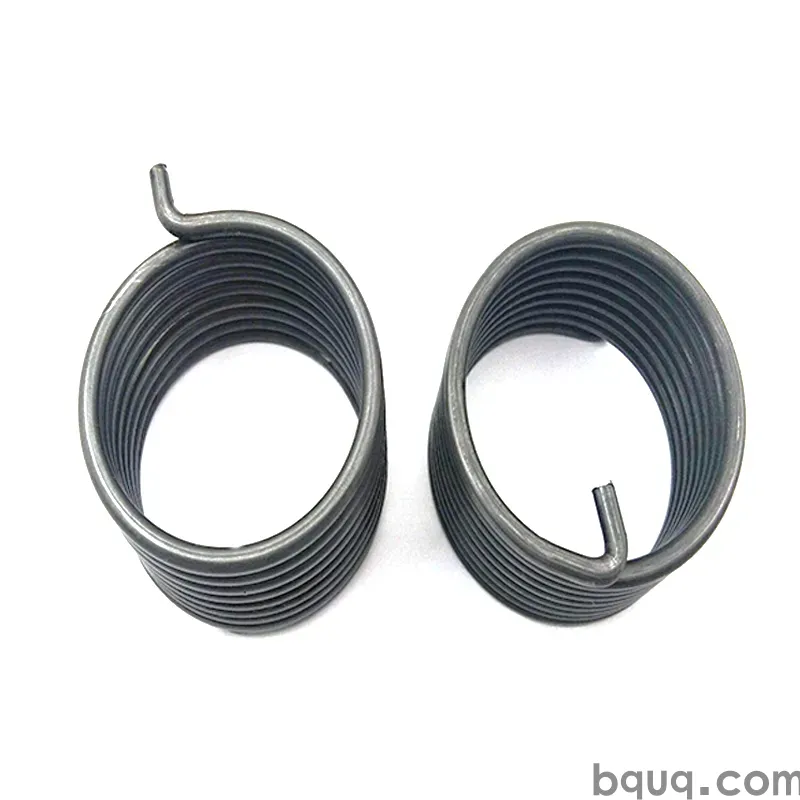

Molle di ritorno: parti economiche con modalità di guasto costose

Le molle di ritorno sono ovunque — corpi farfalla, pedali freno e frizione, meccanismi freno di stazionamento, chiusure sedili, maniglie porte, bracci attuatori, sportelli di ricarica EV. Di solito sono a basso stress, ma sono anche di solito la parte che nessuno rivalida, ed è esattamente per questo che falliscono sul campo.

I tre rischi reali

• Assestamento permanente. Una molla di ritorno compressa a pacco o quasi durante l'assemblaggio perde lunghezza libera e smette di ritornare. Questo è un errore di progettazione, non di produzione, ed è il reclamo più comune che vediamo sulle molle di ritorno.
• Corrosione. Le molle sottoscocca, vano motore e cavità porte vedono nebbia salina, condensa e prodotti chimici stradali. Il filo armonico senza placcatura si arrugginisce. L'inossidabile o l'acciaio al carbonio placcato sono la soluzione.
• Usura alle estremità. Una molla di ritorno con estremità non rettificata che sfrega su una staffa stampata abrasa entrambe le parti.

Scegliere tra filo armonico, inossidabile e acciaio al carbonio placcato

Per molle di ritorno in acciaio inossidabile ad alta resistenza, i gradi indurenti per precipitazione valgono il sovrapprezzo; li confrontiamo nella nostra guida all'acciaio per molle 17-7PH.

Regole di progettazione che prevengono i guasti delle molle di ritorno

• Mantenere la deflessione massima di lavoro al di sotto di circa il 60–70% della deflessione a pacco. Valori più alti invitano l'assestamento.
• Utilizzare estremità chiuse, e rettificate se la molla appoggia su una superficie dura e piana.
• Specificare un carico a una lunghezza definita, non solo una lunghezza libera. La sola lunghezza libera non controlla la forza che il meccanismo sente effettivamente.
• Dare alla molla un'asta di guida o una sede cilindrica in modo che non possa instabilizzarsi.

Molle per sensori: carico di precisione, corsa minima

Le molle per sensori sono la famiglia meno appariscente e più sensibile alle tolleranze. Compaiono in sensori di pressione, sensori di posizione, sensori di corsa pedale, sensori di occupazione sedile e sistemi di contatto per connettori. Il loro compito è mantenere una forza definita contro un elemento sensibile o un bersaglio mobile, con la minore variazione possibile in funzione della temperatura e della vita.

Perché sono specificate in inossidabile

Tre ragioni dominano:

1. Resistenza alla corrosione — i sensori vivono in vani motore, passaruota e posizioni sottoscocca.

2. Bassa permeabilità magnetica — gli inossidabili 302 e 304 sono effettivamente non magnetici allo stato ricotto, quindi non disturbano il rilevamento a effetto Hall o induttivo.

3. Modulo stabile e basso creep — il carico non deve derivare nell'arco di 15 anni di vita del veicolo.

Cosa controlla realmente la precisione di una molla per sensori

• Tolleranza del diametro del filo. La rigidità scala con la quarta potenza del diametro del filo. Un errore dell'1% sul diametro del filo è circa un errore del 4% sulla rigidità. Questo è il motivo per cui le molle per sensori richiedono un controllo del filo in ingresso più stretto rispetto alle molle per uso generale.
• Controllo del diametro della spira. La rigidità scala inversamente con il cubo del diametro medio della spira.
• Numero di spire attive. La rigidità scala inversamente con le spire attive — il nostro articolo sulle spire attive illustra le regole di conteggio, che sono una frequente fonte di discrepanze nelle richieste di preventivo.
• Condizione delle estremità. Estremità chiuse, rettificate e squadrate danno l'altezza installata più ripetibile.
• Indice di stress. Un alto indice di molla (D/d) rende la molla sensibile a piccoli spostamenti dimensionali. Il nostro pezzo su indice e stress della molla spiega il compromesso tra indice, stress e producibilità.

Tolleranza di carico: cosa è realistico

Le bande sono tipiche e dipendono dalla geometria, dalla dimensione del filo e dal fatto che venga applicato il collaudo al 100%. Una banda ±3% su una piccola molla per sensori quasi sempre implica una selezione al 100% del carico piuttosto che una pura dichiarazione di capacità produttiva.

Come BQUQ produce molle per automotive

BQUQ è una fabbrica di produzione di precisione ISO9001 a Dongguan, Cina, che gestisce quattro linee di produzione sotto lo stesso tetto: lavorazione CNC, stampaggio metalli, molle personalizzate e produzione di dissipatori di calore. Questa combinazione è importante per il lavoro automotive perché una molla raramente viene spedita da sola — viene spedita in una staffa, un ritenitore, un alloggiamento o una clip stampata.

Flusso di processo per un programma di molle automotive

1. Revisione RFQ — disegno, punti di carico, materiale, finitura superficiale, volume annuale. Preventivi emessi entro 12 ore lavorative.

2. Feedback DFM — segnaliamo problemi di indice, stress, margine all'altezza a pacco e condizione delle estremità prima dell'attrezzaggio.

3. Selezione del filo — lotti certificati, con verifica del diametro sui programmi di molle per sensori e valvole.

4. Avvolgimento — formatrici CNC per molle per geometrie di compressione, estensione e torsione.

5. Operazioni secondarie — distensione, pallinatura, presetting a caldo, rettifica delle estremità, placcatura o verniciatura a polvere.

6. Ispezione — dimensionale, carico a lunghezza, lunghezza libera, perpendicolarità e, ove richiesto, campionamento a fatica o nebbia salina.

7. Imballaggio e documentazione — tracciabilità del lotto, rapporti di ispezione, pacchetti documentali in stile PPAP su richiesta.

Dove si combinano le quattro linee

Approvvigionare la molla, la staffa stampata e la sede lavorata da un'unica fabbrica elimina le discussioni sull'accumulo di tolleranze che sorgono quando tre fornitori si incolpano a vicenda.

Materiali e finiture per il servizio automotive

Le finiture per il servizio automotive includono zincatura, zincatura-nichel, nichelatura, ossidazione nera e verniciatura a polvere. Lo spessore del rivestimento deve essere considerato nelle dimensioni della spira — un rivestimento di 15 µm su un filo da 1 mm è una variazione di diametro del 3% e uno spostamento misurabile della rigidità. Trattiamo i compromessi nel nostro articolo su placcatura e verniciatura a polvere delle molle.

Collaudo e validazione: cosa chiedere al fornitore

Per i programmi automotive, il pacchetto di ispezione è di solito importante quanto il componente. Una richiesta di base ragionevole:

• Certificazione del materiale con numero di colata
• Rapporto dimensionale su diametro del filo, diametro della spira, lunghezza libera e perpendicolarità
• Carico a lunghezze specificate, con dimensione del campione dichiarata
• Durezza e, ove applicabile, microstruttura
• Verifica della copertura di pallinatura (intensità Almen) per molle valvole
• Ore di nebbia salina per parti rivestite
• Test di fatica o ciclici per molle rilevanti per la sicurezza

Essere espliciti sulla dimensione del campione e sui criteri di accettazione nella RFQ. "Collaudato al carico" senza una dimensione del campione e una banda di tolleranza dichiarate non è una specifica.

Domande frequenti

D: Di quale materiale sono solitamente fatte le molle valvole automotive?

R: L'acciaio legato al cromo-silicio è il materiale più comune per le molle valvole perché offre un forte equilibrio tra resistenza a fatica, resistenza all'assestamento e costo alle temperature elevate del motore. L'acciaio al carbonio bonificato copre motori a stress inferiore, mentre il cromo-vanadio e le leghe speciali compaiono in applicazioni heavy-duty o ad alta temperatura. Quasi tutte le molle valvole di produzione sono pallinate e preset a caldo per stabilizzare il carico prima di entrare in servizio.

D: Una molla di ritorno può essere sostituita da una versione in acciaio inossidabile senza riprogettazione?

R: Non direttamente. I gradi inossidabili hanno tipicamente un modulo inferiore e uno stress ammissibile diverso rispetto al filo armonico, quindi una sostituzione diretta di solito cambia sia la rigidità che il carico a lunghezza. Se l'obiettivo è la resistenza alla corrosione, o si adatta la rigidità modificando la geometria della spira, oppure si mantiene il progetto in acciaio al carbonio e si aggiunge zincatura-nichel o verniciatura a polvere. Ricontrollare sempre il margine all'altezza a pacco dopo qualsiasi cambio di materiale.

D: Perché le molle per sensori richiedono tolleranze più strette rispetto alle altre molle?

R: Perché il sensore legge la forza che la molla applica, quindi la variazione della molla diventa errore di misura. La rigidità dipende dalla quarta potenza del diametro del filo e dal cubo del diametro della spira, quindi piccoli spostamenti dimensionali producono grandi variazioni di carico. Le molle per sensori sono quindi costruite con lotti di filo più stretti, ispezionate al 100% per il carico a lunghezza ove necessario, e specificate in inossidabile a bassa permeabilità per evitare di disturbare gli elementi sensibili magnetici.

D: Quanto tempo occorre per ottenere un preventivo su molle automotive personalizzate?

R: BQUQ emette preventivi entro 12 ore lavorative per RFQ standard di molle personalizzate inviate con disegno, punti di carico, materiale, finitura e volume annuale. I tempi di consegna di prototipi e campioni dipendono dall'attrezzaggio e dalla disponibilità dei materiali, mentre i tempi di produzione dipendono dal volume e dalle operazioni secondarie come pallinatura, presetting a caldo o placcatura. Un feedback DFM anticipato accorcia l'intero ciclo più di qualsiasi singolo passo di processo.

D: Qual è la quantità minima d'ordine per le molle automotive?

R: BQUQ lavora con MOQ flessibili, il che significa che il minimo pratico dipende dalla dimensione del filo, dall'attrezzaggio e dal fatto che siano richieste operazioni secondarie. Sono possibili piccoli lotti di prototipi e validazione, e il prezzo unitario migliora all'aumentare del volume. Per i programmi automotive, consigliamo di preventivare insieme i volumi di prototipo, validazione e produzione in modo che il percorso di processo sia fissato una volta e non cambi tra le fasi.
