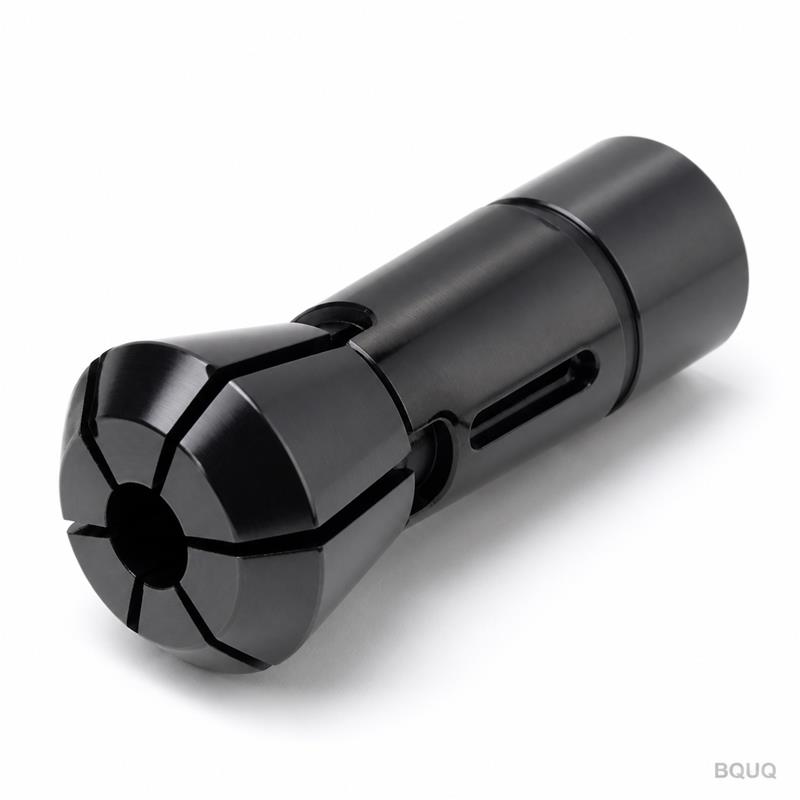

Perché i mandrini a cambio rapido sono il futuro dell'automazione flessibile?

I mandrini a cambio rapido riducono i tempi di cambio utensile fino al 90% rispetto ai mandrini convenzionali filettati o flangiati, abilitando direttamente l'automazione flessibile richiesta per la produzione ad alto mix e basso volume. Consentendo a un operatore o a un robot di sostituire un intero gruppo mandrino-pezzo in meno di 10 secondi con una precisione di posizionamento ripetibile di 0,005 mm, questi sistemi eliminano il collo di bottiglia dell'attrezzaggio manuale. Per fabbriche come BQUQ, dove la lavorazione CNC, lo stampaggio della lamiera e la produzione di dissipatori di calore operano fianco a fianco, i mandrini a cambio rapido non sono un accessorio ma il fattore abilitante centrale della lavorazione non presidiata e della produzione just-in-time.

Cos'è Esattamente un Mandrino a Cambio Rapido e in Cosa Differisce da un Mandrino Standard?

Un mandrino a cambio rapido è un sistema di bloccaggio pezzo con un'interfaccia di precisione accoppiata—tipicamente un cono poligonale, un cono corto con contatto frontale, o un meccanismo a blocco a sfera—che consente di rimuovere e sostituire l'intero corpo mandrino, le griffe e la sottopiastra del pezzo senza disturbare il mandrino o il sistema di coordinate della macchina. A differenza di un mandrino standard a tre griffe che richiede la regolazione individuale delle griffe, la centratura e il serraggio con chiave dinamometrica (spesso da 5 a 15 minuti per cambio), un mandrino a cambio rapido utilizza una barra di trazione o una chiusura a baionetta manuale per fissare il nuovo gruppo in un unico movimento. La differenza critica è il riferimento: l'interfaccia è lavorata con una concentricità di 0,003 mm e una perpendicolarità frontale di 0,005 mm, il che significa che il nuovo mandrino viene automaticamente centrato e allineato all'asse del mandrino principale. Per un tornio CNC o una fresatrice, questo converte ore di tempo di attrezzaggio in secondi di tempo di cambio pezzo, che è il fondamento dell'automazione flessibile.

Quanto Tempo e Quanti Costi Possono Far Risparmiare i Mandrini a Cambio Rapido in un Tipico Turno di Produzione?

In uno scenario di produzione reale presso BQUQ, gestiamo un turno di 24 ore con una media di 12 cambi lavoro al giorno su un singolo tornio CNC. Con mandrini standard, ogni cambio richiede 12 minuti di lavoro manuale, per un totale di 144 minuti al giorno di tempo non produttivo. Con un sistema a cambio rapido, ogni cambio richiede 1,5 minuti, per un totale di 18 minuti al giorno. Questo risparmio giornaliero di 126 minuti si traduce in 2,1 ore macchina aggiuntive al giorno, o circa 630 ore all'anno per macchina. A una tariffa oraria macchina prudenziale di 80 USD, si tratta di 50.400 USD di capacità recuperata per macchina all'anno. L'investimento iniziale per un sistema di mandrino a cambio rapido di precisione (corpo mandrino più tre sottopiastre) è di circa 4.500-8.500 USD a seconda delle dimensioni e della classe di precisione. Il periodo di ammortamento è quindi inferiore a 10 settimane, anche prima di contare la riduzione degli scarti dovuta all'eliminazione degli errori di attrezzaggio e la riduzione dell'affaticamento dell'operatore.

Perché la Ripetibilità è la Specifica Più Critica per l'Automazione Flessibile?

La ripetibilità, non la precisione, determina se un mandrino a cambio rapido può essere affidabile per il funzionamento non presidiato. La precisione è quanto una singola misurazione sia vicina al valore reale; la ripetibilità è quanto misurazioni successive siano vicine tra loro dopo molteplici cambi. Per l'automazione flessibile, un mandrino deve tornare esattamente nella stessa posizione assiale e radiale ogni volta, perché le compensazioni utensile della macchina e i programmi di tastatura presuppongono un riferimento fisso del pezzo. Un mandrino a cambio rapido di alta qualità di un produttore tedesco o giapponese specificherà una ripetibilità radiale di 0,005 mm TIR (Indicazione Totale della Lettura) e una ripetibilità assiale di 0,010 mm. Questo livello di precisione consente a una cella robotica di caricare un grezzo, chiudere il mandrino e iniziare a tagliare immediatamente senza ri-tastare. Se la ripetibilità deriva a 0,02 mm, è necessario aggiungere un ciclo di tastatura (30 secondi per pezzo) che erode l'intero guadagno di efficienza. Pertanto, quando si seleziona un mandrino, richiedere il rapporto di prova di ripetibilità certificato, non solo il valore del catalogo.

Quale Interfaccia di Mandrino a Cambio Rapido è Migliore per Quale Applicazione?

Esistono tre standard di interfaccia dominanti e la scelta dipende dalla forza e dalla coppia predominanti nella vostra applicazione. In primo luogo, il cono poligonale (ad esempio, i sistemi MAPPS o Forkardt) utilizza un cono non circolare che si autocentra e fornisce un'elevata trasmissione di coppia; è il migliore per operazioni di tornitura pesante con forze di taglio superiori a 5 kN. In secondo luogo, il cono corto con contatto frontale (stile HSK per il bloccaggio pezzo, ad esempio, Schunk TENDO o ROTA-S) fornisce la massima rigidità ed è ideale per la lavorazione ad alta velocità (oltre 8.000 giri/min) dove la forza centrifuga può causare il sollevamento delle griffe. In terzo luogo, il sistema a blocco a sfera o a scatto (ad esempio, stile Jergens o VDI) ha un costo iniziale inferiore ed è sufficiente per fresatura leggera, foratura o operazioni di seconda fase con forze di taglio inferiori a 2 kN. Per la produzione di dissipatori di calore di BQUQ, dove lavoriamo sottili parti in alluminio alettate a 12.000 giri/min con tagli leggeri, è preferito il cono corto stile HSK. Per il nostro lavoro di riparazione degli stampi per stampaggio dell'acciaio, il cono poligonale è obbligatorio perché sottoponiamo il mandrino a tagli interrotti con forti carichi d'urto.

Come si Integrano i Mandrini a Cambio Rapido con le Celle Robotiche di Carico e Scarico?

Il vero valore dei mandrini a cambio rapido emerge quando vengono abbinati a un robot a 6 assi. Il robot non deve caricare un pezzo sciolto in un mandrino fisso; invece, preleva un intero gruppo mandrino-pezzo da un magazzino di stoccaggio e lo inserisce nel mandrino principale della macchina. La barra di trazione automatica della macchina serra l'interfaccia e un sensore di prossimità conferma il completo innesto. Questa architettura riduce il tempo di ciclo del robot perché il robot esegue solo un singolo movimento di prelievo e posizionamento, non una complessa sequenza di orientamento del pezzo e serraggio delle griffe. Presso BQUQ, abbiamo implementato una cella con un robot che serve tre torni CNC, ciascuno dotato di mandrino a cambio rapido. Il robot cicla ogni 4 minuti: rimuove la sottopiastra finita (con un pezzo finito) e inserisce una nuova sottopiastra (con un grezzo). Il tempo totale di cambio per macchina è di 12 secondi e le tre macchine non sono mai inattive in attesa del robot. Il risultato è un aumento del 35% nell'utilizzo del mandrino principale, passando dal 62% all'84% in media, senza aggiungere ulteriori macchine.

Quali Sono le Caratteristiche di Manutenzione e Usura dei Mandrini a Cambio Rapido?

Il componente principale soggetto a usura è l'interfaccia a cono o a blocco a sfera, che subisce micro-ossidazione da contatto a causa dei ripetuti inserimenti e disinserimenti. Un mandrino di alta qualità resisterà a 200.000-500.000 cicli di cambio prima che la ripetibilità si degradi oltre 0,010 mm. La lubrificazione è fondamentale: utilizzare una pasta al bisolfuro di molibdeno specifica per l'interfaccia, applicata ogni 500 cicli, e pulire sempre l'interfaccia con un panno privo di lanugine e aria compressa prima dell'inserimento. Il meccanismo di bloccaggio interno del corpo mandrino (la barra di trazione o la pinza) deve essere ispezionato ogni 2.000 ore per verificare l'usura delle griffe; le griffe standard in acciaio temprato manterranno la tolleranza per circa 10.000 pezzi. Il costo nascosto è la contaminazione: i trucioli di alluminio dalla lavorazione dei dissipatori di calore sono abrasivi e possono depositarsi nel cono, causando un errore di posizionamento di 0,02 mm. Pertanto, utilizzare sempre una stazione di soffiaggio ad aria o di spazzolatura prima che il robot presenti la sottopiastra al mandrino principale. Con una corretta manutenzione, il corpo mandrino stesso durerà più della macchina utensile, ma le sottopiastre (che trasportano i pezzi) richiederanno una rirettifica ogni 15.000 cicli per mantenere la perpendicolarità frontale critica.

Quali Sono i Costi Nascosti e le Insidie nell'Implementazione dei Sistemi di Mandrini a Cambio Rapido?

L'insidia principale è sottovalutare il costo delle sottopiastre. Mentre il corpo mandrino è un acquisto una tantum, sono necessarie più sottopiastre per rendere utile il sistema; ogni sottopiastra è un componente di precisione con l'interfaccia corrispondente e costa tra 800 e 1.500 USD ciascuna. Per un'officina con 30 codici prodotto attivi, potrebbero essere necessarie 60 sottopiastre (due per pezzo per il caricamento alternato), rappresentando un investimento di 60.000-90.000 USD. Una seconda insidia è la necessità di una stazione di pulizia manuale o automatica; senza di essa, la contaminazione da trucioli annulla il vantaggio della ripetibilità. In terzo luogo, è necessario preventivare un magazzino di stoccaggio personalizzato se si utilizza la robotica; una semplice rastrelliera per 10 sottopiastre costa 3.000 USD, mentre una giostra automatica costa 18.000 USD. Infine, c'è il tempo di ingegneria per progettare la configurazione delle griffe di ogni sottopiastra e per validare il primo articolo. Nonostante questi costi, il ritorno sull'investimento è ancora positivo in ambienti ad alto mix, a condizione che si abbiano più di 6 cambi lavoro al giorno per macchina. La tabella seguente riassume la ripartizione tipica dei costi per un'implementazione di medie dimensioni.

FAQ

Quanto Dura l'Interfaccia di un Mandrino a Cambio Rapido Prima di Richiedere Sostituzione?

Un'interfaccia di alta qualità sopravviverà a 200.000-500.000 cicli prima che la ripetibilità si degradi oltre 0,010 mm. A un ritmo di 20 cambi al giorno, questo rappresenta 27-68 anni di servizio, quindi l'interfaccia è effettivamente un componente a vita. Tuttavia, la superficie di riferimento della sottopiastra si usura più rapidamente e dovrebbe essere rirettificata ogni 15.000 cicli per mantenere la perpendicolarità.

I Mandrini a Cambio Rapido Possono Essere Utilizzati su Macchine CNC Esistenti Senza Retrofit?

Sì, la maggior parte dei sistemi a cambio rapido è progettata per sostituire direttamente un mandrino standard sullo stesso naso mandrino o flangia. È necessario verificare la forza di trazione della barra, poiché alcuni sistemi richiedono da 15 a 20 kN di trazione per un corretto inserimento. Se la macchina ha una barra di trazione idraulica, di solito fornisce forza sufficiente con un adattatore.

Qual è il Peso Massimo del Pezzo che un Mandrino a Cambio Rapido Può Gestire?

Per un mandrino da 200 mm, il peso massimo sicuro del pezzo è di circa 50 kg a 8.000 giri/min, ma si riduce a 20 kg a 12.000 giri/min a causa della forza centrifuga. Il fattore limitante non è la presa del mandrino ma la forza di tenuta dell'interfaccia della sottopiastra sotto carichi dinamici. Consultare sempre il diagramma velocità-forza del produttore per il modello esatto.

Come si Confronta un Mandrino a Cambio Rapido con un Mandrino Standard in Termini di Rigidità?

Un moderno mandrino a cambio rapido con cono poligonale o contatto frontale stile HSK è in realtà più rigido di un mandrino standard a tre griffe perché l'interfaccia ha un'ampia area di contatto ed è serrata con un'elevata forza della barra di trazione. La rigidità statica aumenta del 20-30% rispetto a un mandrino convenzionale della stessa dimensione. Questa maggiore rigidità riduce le vibrazioni e può migliorare la finitura superficiale fino a 1,6 Ra.

I Mandrini a Cambio Rapido Valgono per una Piccola Officina con Solo 2 Macchine CNC?

Sì, ma solo se si hanno più di 6 cambi lavoro al giorno. Con 6 cambi a 12 minuti ciascuno, si perdono 72 minuti al giorno; un sistema a cambio rapido riduce questo tempo a 9 minuti, recuperando 63 minuti al giorno. A 80 USD all'ora, si tratta di 84 USD al giorno o circa 21.000 USD all'anno, che ripaga il sistema in meno di 3 mesi.

Quali Caratteristiche di Sicurezza Necessitano i Mandrini a Cambio Rapido per il Funzionamento Non Presidiato?

Una barra di trazione automatica con un sensore di prossimità che confermi il completo inserimento è obbligatoria. Inoltre, è richiesto un blocco meccanico (non solo forza a molla) per impedire il rilascio del mandrino durante un'interruzione di corrente. Infine, il PLC della macchina deve essere programmato per interrompere il ciclo di lavorazione se il sensore non conferma l'inserimento entro 0,5 secondi dall'attivazione della barra di trazione.

Conclusione

I mandrini a cambio rapido non sono un accessorio di nicchia ma il perno dell'automazione flessibile moderna, offrendo cambi fino al 90% più veloci, ripetibilità di 0,005 mm e un periodo di ammortamento inferiore a 10 settimane in ambienti ad alto mix. La decisione ingegneristica dipende dalle forze di taglio dominanti, dalla frequenza giornaliera dei cambi e dalla disponibilità a investire in sottopiastre e infrastrutture di pulizia. Presso BQUQ, abbiamo dimostrato che una cella robotica a tre macchine con mandrini a cambio rapido aumenta l'utilizzo del mandrino principale dal 62% all'84%, aumentando direttamente la produttività senza aggiungere spazio. Se state valutando il bloccaggio pezzo per una cella di produzione flessibile, richiedete un'unità di prova e misurate il vostro tempo di cambio effettivo su un'intera settimana di produzione; i dati renderanno la decisione ovvia.
