Cosa rende le piastre fredde a raffreddamento liquido il segmento di dissipatori in più rapida crescita?

Le piastre fredde a liquido sono il segmento di dissipatori di calore in più rapida crescita perché offrono un'efficienza di trasferimento termico da 10 a 50 volte superiore rispetto alle tradizionali estrusioni in alluminio raffreddate ad aria, con resistenze termiche tipiche di 0,01-0,05 °C/W contro 0,1-1,0 °C/W per i design raffreddati ad aria. Nel 2024, il mercato globale delle piastre fredde è cresciuto del 18,7% su base annua, trainato dalla domanda di dissipazione termica da 800 W a 1200 W negli inverter per veicoli elettrici (EV), nel raffreddamento liquido dei data center e nei diodi laser ad alta potenza. Questo articolo fornisce agli ingegneri i dati prestazionali esatti, le opzioni sui materiali, le tolleranze di produzione e i benchmark di costo necessari per specificare questi componenti per i sistemi di gestione termica di prossima generazione.

Quali Prestazioni Termiche Possono Raggiungere le Piastre Fredde a Liquido?

Il vantaggio principale delle piastre fredde a liquido è la loro capacità di gestire flussi termici che fonderebbero i sistemi raffreddati ad aria. Una tipica piastra fredda in rame a microcanali può dissipare da 500 a 1000 W/cm², mentre un dissipatore ad aria standard raggiunge al massimo circa 15-25 W/cm². La resistenza termica complessiva, che include la resistenza convettiva del refrigerante e la resistenza conduttiva del materiale della piastra, varia da 0,008 °C/W per i design in rame ad alte prestazioni a 0,08 °C/W per le configurazioni standard in alluminio con una portata di 4 L/min.

L'aumento di temperatura giunzione-refrigerante è la specifica critica. Per un carico termico di 1 kW, una buona piastra fredda mantiene un aumento di temperatura di soli 10-20 °C sopra la temperatura del refrigerante in ingresso (tipicamente 25-35 °C per i data center). Questo consente alle temperature di giunzione di rimanere sotto gli 85 °C, che è la soglia di affidabilità standard per i moduli di potenza in carburo di silicio (SiC). La caduta di pressione è il fattore di bilanciamento; un design a microcanali ad alte prestazioni con canali da 200 micron può mostrare una caduta di pressione di 30-50 kPa, richiedendo una pompa con 20-40 W di potenza idraulica.

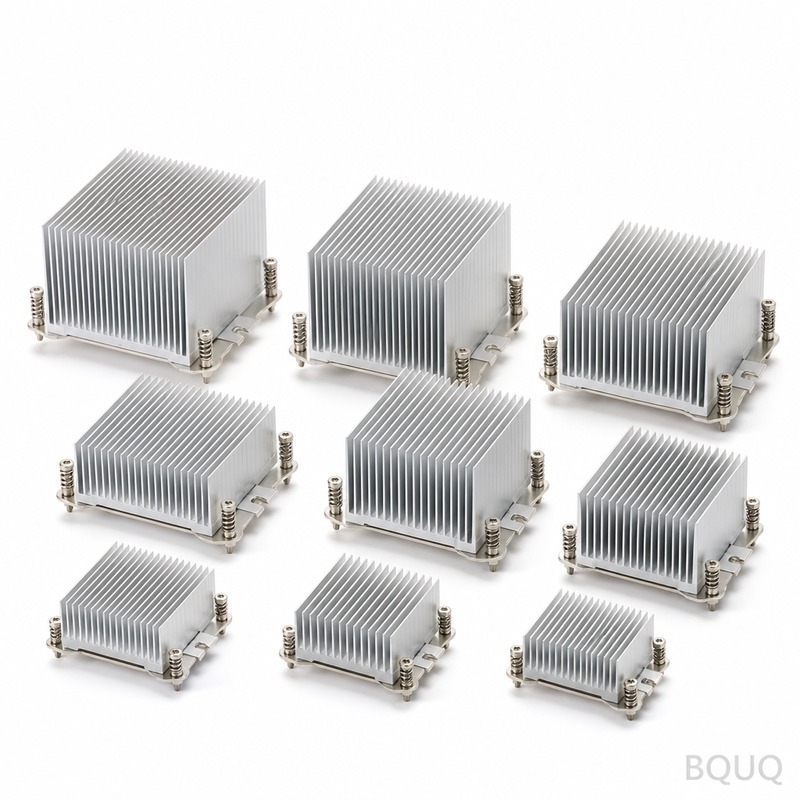

Come si Confronta una Piastra Fredda a Liquido con i Dissipatori ad Aria?

Il divario prestazionale non è incrementale; è di un ordine di grandezza. I dissipatori ad aria si affidano alla convezione forzata con coefficienti di scambio termico di 25-250 W/m²·K, mentre il raffreddamento a liquido in una piastra fredda raggiunge 1.000-20.000 W/m²·K, a seconda che il flusso sia laminare o turbolento. Questo è il motivo per cui le piastre fredde sono obbligatorie quando il flusso termico supera i 50 W/cm², cosa comune nei moduli IGBT (Transistor Bipolari a Gate Isolato) utilizzati nelle trasmissioni elettriche dei veicoli elettrici.

Per un confronto pratico, si consideri un modulo IGBT da 600 W. Un dissipatore ad aria in alluminio estruso con base da 200 mm x 200 mm e una ventola da 300 CFM può mantenere una temperatura dell'involucro di 75 °C, ma richiede una grande area di alette e genera 65 dB di rumore acustico. Una piastra fredda a liquido della stessa area di base, utilizzando una miscela acqua-glicole 60/40 a 6 L/min, raggiunge una temperatura dell'involucro di 55 °C con zero rumore. La soluzione a liquido riduce anche il peso complessivo del sistema del 30% perché viene eliminato il denso pacco di alette. Tuttavia, il sistema a liquido aggiunge complessità: sono necessari una pompa, un serbatoio, tubazioni e un radiatore, il che aumenta il costo totale del sistema dal 40% al 60% rispetto al raffreddamento ad aria.

Quali Metodi di Produzione Sono Utilizzati per le Piastre Fredde a Liquido?

Esistono quattro metodi di produzione principali, ciascuno con diversi compromessi in termini di prestazioni e costi. Il metodo più comune per l'alta produzione è la brasatura sotto vuoto, in cui una base in alluminio stampata e un coperchio lavorato vengono uniti con una lega di brasatura (tipicamente Al-Si 4047) a 590 °C. Questo processo crea un giunto resistente e a tenuta stagna con una resistenza minima di adesione di 120 MPa e può raggiungere una planarità di 0,05 mm su una lunghezza di 300 mm.

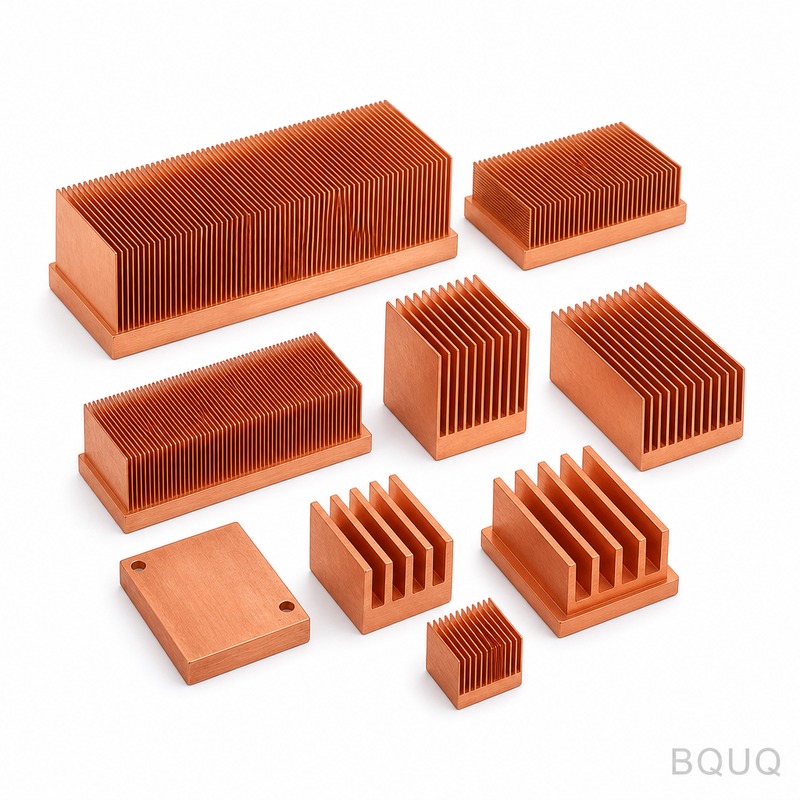

Per le applicazioni in rame di fascia alta, il metodo preferito è la saldatura per attrito con agitazione (FSW), che produce un giunto allo stato solido senza fondere il materiale di base. Le piastre fredde FSW possono gestire pressioni fino a 20 bar e sono utilizzate quando il refrigerante è dielettrico (ad esempio, 3M Novec) piuttosto che acqua. Le piastre fredde a lamelle raschiate (skived), in cui le alette vengono tagliate da un blocco di rame massiccio, offrono la resistenza termica più bassa (0,01 °C/W) ma hanno un alto tasso di scarto di materiale del 40%, rendendole costose. Il metodo più recente è la produzione additiva (fusione a letto di polvere laser), che consente canali interni 3D complessi con percorsi di raffreddamento conformi; tuttavia, la velocità di costruzione è lenta (0,1 L/ora) e la rugosità superficiale (Ra 6-10 µm) può aumentare la caduta di pressione del 20%.

Perché il Rame è il Materiale Preferito per le Piastre Fredde ad Alto Flusso Termico?

La conducibilità termica del rame (385-401 W/m·K) è circa il doppio di quella dell'alluminio (167-220 W/m·K), il che riduce direttamente la resistenza alla diffusione termica all'interno della piastra. Per una piastra spessa 10 mm con una sorgente di calore da 20 mm x 20 mm su una base da 100 mm x 100 mm, la resistenza alla diffusione nell'alluminio è di 0,12 °C/W, mentre nel rame è di soli 0,06 °C/W. Questa differenza è critica quando la sorgente di calore è piccola rispetto alla piastra, come nei diodi laser o nei MOSFET in SiC.

Tuttavia, il rame ha due grandi svantaggi: peso e corrosione. Il rame è 3,3 volte più denso dell'alluminio (8.960 kg/m³ contro 2.700 kg/m³), il che aggiunge massa significativa al gruppo propulsore di un veicolo elettrico. La corrosione è un problema ancora più grande; il rame richiede un inibitore di corrosione nel refrigerante (ad esempio, benzotriazolo allo 0,1% di concentrazione) e non è compatibile con i radiatori in alluminio senza uno strato di isolamento dielettrico. Per questo motivo, molte applicazioni automobilistiche utilizzano una piastra fredda in rame ma la abbinano a una pompa in acciaio inossidabile e a un tubo rinforzato in nylon, evitando la corrosione galvanica.

Quanto Costa l'Attrezzatura per le Piastre Fredde a Liquido?

Il costo dell'attrezzatura è una barriera significativa per la produzione a basso volume. Per una piastra fredda in alluminio brasata sotto vuoto con base stampata, il costo dell'attrezzatura per lo stampo varia da $ 15.000 a $ 30.000, e il dispositivo di fissaggio per la brasatura costa altri $ 5.000-10.000. Questo porta l'investimento iniziale totale a circa $ 20.000-40.000, che viene ammortizzato sul volume di produzione. A 1.000 unità all'anno, l'ammortamento dell'attrezzatura aggiunge $ 20-40 per unità.

Per la saldatura per attrito con agitazione, l'attrezzatura è molto più semplice (solo un dispositivo di bloccaggio), con un costo di $ 3.000-8.000, ma il tempo di lavorazione per unità è più lungo. Una tipica piastra in rame FSW di 150 mm x 150 mm richiede 15 minuti di tempo macchina, che a una tariffa di officina di $ 120/ora aggiunge $ 30 al costo unitario. La produzione additiva ha zero costi di attrezzatura, ma il costo della materia prima per la polvere di AlSi10Mg è di $ 60-80 al chilogrammo, e un pezzo da 500 grammi costerà $ 120-200 solo in materiale e tempo di stampa. Per volumi di produzione superiori a 5.000 unità all'anno, la brasatura sotto vuoto è la scelta più economica, con un costo unitario di $ 25-45 per una piastra standard in alluminio da 200 mm x 200 mm.

Quando Scegliere una Piastra Fredda a Liquido Invece del Raffreddamento ad Aria?

La decisione è guidata da quattro parametri: flusso termico, aumento di temperatura consentito, budget di rumore e ingombro spaziale. Se il flusso termico supera i 50 W/cm², o la potenza totale supera i 500 W in uno spazio ristretto, il raffreddamento a liquido non è opzionale; è necessario. Un secondo fattore scatenante è il requisito acustico: se il sistema deve operare sotto i 40 dBA (comune nelle apparecchiature mediche o di registrazione), le ventole ad aria non possono soddisfare questo requisito senza una notevole riduzione delle prestazioni, mentre le pompe a liquido operano a 25-35 dBA.

Il punto di crossover nel costo totale del sistema si verifica a circa 800 W di carico termico. Sotto gli 800 W, un sistema ad aria ben progettato con un gruppo di heat pipe ad alte prestazioni è più economico (costo totale $ 50-80). Sopra gli 800 W, la soluzione ad aria richiede un volume eccessivo di alette e più ventole ad alta velocità, portando il costo sopra i $ 150, mentre un sistema a piastra fredda a liquido (piastra, pompa e radiatore) può essere integrato per $ 100-140. Per le applicazioni nei data center dove l'aria ambiente in ingresso è già a 35 °C, la piastra fredda diventa obbligatoria perché l'aumento di temperatura consentito è di soli 40 °C, il che è impossibile da ottenere con l'aria a flussi termici superiori a 30 W/cm².

Quale Refrigerante Dovrebbe Essere Utilizzato in una Piastra Fredda a Liquido?

La scelta del refrigerante influisce sia sulle prestazioni termiche che sull'affidabilità del sistema. L'acqua deionizzata offre la migliore conducibilità termica (0,6 W/m·K) e calore specifico (4,18 kJ/kg·K), ma ha un punto di congelamento di 0 °C ed è corrosiva senza additivi. Per le applicazioni automobilistiche, una miscela 50/50 di glicole propilenico e acqua è lo standard, che abbassa il punto di congelamento a -37 °C ma riduce il coefficiente di scambio termico del 15% rispetto all'acqua pura.

Per il raffreddamento dell'elettronica dove la conducibilità elettrica è un problema, vengono utilizzati fluidi dielettrici come 3M Novec 649 o PAO (polialfaolefina). Questi fluidi hanno una conducibilità termica 10 volte inferiore all'acqua, quindi la piastra fredda deve essere più grande del 30% per ottenere le stesse prestazioni. Anche la portata è critica; una tipica piastra fredda richiede 4-8 L/min per un carico di 1 kW. Aumentare la portata da 4 L/min a 8 L/min riduce la resistenza termica del 25%, ma raddoppia la caduta di pressione, aumentando la potenza della pompa da 10 W a 40 W. La pressione operativa raccomandata è di 2-4 bar, con valori di pressione di scoppio di 10 bar per l'alluminio brasato e 20 bar per il rame FSW.

Quali Sono le Modalità di Guasto Comuni e i Test di Controllo Qualità?

La modalità di guasto principale è la perdita, che può verificarsi nei giunti di brasatura, nei raccordi di ingresso/uscita o a causa della corrosione nel tempo. Lo standard di settore per il test di tenuta è il test con spettrometro di massa all'elio, che può rilevare perdite fino a 1 x 10⁻⁹ mbar·L/s. Ogni piastra fredda di produzione deve superare un test di tenuta al 100% sotto una pressione di 6 bar per 5 minuti. Inoltre, viene eseguito un test di ciclo di pressione su unità campione: 100.000 cicli da 0 a 6 bar a una velocità di 10 cicli al minuto per simulare l'affaticamento da dilatazione termica.

Un'altra misura critica di controllo qualità è la verifica della planarità. La superficie di montaggio deve essere piana entro 0,05 mm su 100 mm per garantire un'interfaccia corretta con il modulo IGBT; altrimenti, il materiale a interfaccia termica (TIM) non riempirà lo spazio, causando punti caldi. La rugosità superficiale dovrebbe essere Ra 0,8-1,6 µm per una bagnatura ottimale del TIM. Infine, è richiesto un test di prestazione termica utilizzando una sorgente di calore calibrata per verificare che la resistenza termica sia entro il 5% della specifica di progetto. In BQUQ, eseguiamo un test termico al 100% su tutte le piastre fredde con potenza superiore a 500 W, garantendo che l'unità consegnata corrisponda ai dati di simulazione.

Come Si Può Validare un Progetto di Piastra Fredda Prima della Produzione?

La simulazione di Fluidodinamica Computazionale (CFD) è il primo passo standard. Un modello tipico utilizzerà un modello di turbolenza k-epsilon con una portata di 6 L/min e un carico termico di 1 kW. La simulazione prevede la distribuzione della temperatura e la caduta di pressione con una precisione del 10% se la qualità della mesh è adeguata (minimo 5 milioni di elementi per un design complesso a microcanali). L'output chiave è la mappa della resistenza termica, che identifica i punti caldi vicino al collettore di ingresso.

Il passo successivo è il test del prototipo. Un prototipo rapido utilizzando la lavorazione CNC da un blocco massiccio di alluminio può essere prodotto in 5 giorni lavorativi. Questo prototipo viene testato su un banco di prova termico con un riscaldatore a cartuccia da 1000 W e un circuito ad acqua refrigerata. Gli ingegneri dovrebbero verificare che la resistenza termica misurata corrisponda alla previsione CFD entro il 15%. Se la discrepanza è maggiore, la causa è solitamente lo strato TIM (che aggiunge 0,01-0,02 °C/W) o la rugosità superficiale. Solo dopo aver superato il test del prototipo si dovrebbe procedere con l'attrezzatura rigida per stampaggio e brasatura, che ha un tempo di consegna di 4-6 settimane.

FAQ

Qual è il flusso termico massimo che una piastra fredda a liquido può gestire?

Il flusso termico massimo dipende dalla geometria dei canali e dal refrigerante. Le piastre fredde in rame a microcanali con canali da 100 micron possono gestire fino a 1000 W/cm² con raffreddamento ad acqua. Per le piastre standard in alluminio brasato con canali da 2 mm, il limite pratico è di circa 150 W/cm².

Quanto tempo ci vuole per ottenere un prototipo di piastra fredda personalizzata?

Un prototipo in alluminio lavorato a CNC da un blocco massiccio richiede tipicamente 5-7 giorni lavorativi. Un prototipo brasato sotto vuoto rappresentativo della produzione richiederà 3-4 settimane. In BQUQ, possiamo fornire un prototipo rapido per test termici entro 72 ore se il design è semplice.

Una piastra fredda a liquido può essere utilizzata con fluidi dielettrici?

Sì, ma le prestazioni saranno inferiori. I fluidi dielettrici come 3M Novec hanno una conducibilità termica di 0,06 W/m·K, che è 10 volte peggiore dell'acqua. Per compensare, l'area del flusso della piastra fredda deve essere aumentata del 30-50%, oppure la portata deve essere raddoppiata.

Qual è la tipica caduta di pressione attraverso una piastra fredda?

Per una piastra standard in alluminio brasato da 200 mm x 200 mm a 6 L/min, la caduta di pressione è di 15-25 kPa. Per una piastra in rame a microcanali ad alte prestazioni, la caduta di pressione può essere di 50-80 kPa. Verificare sempre la curva della pompa per garantire una pressione di mandata sufficiente.

Come si confronta la crescita del mercato delle piastre fredde con altri tipi di dissipatori?

Il mercato delle piastre fredde a liquido sta crescendo a un CAGR del 18,7%, mentre il mercato tradizionale dei dissipatori estrusi sta crescendo solo a un CAGR del 4,2%. I fattori trainanti principali sono l'elettronica di potenza per veicoli elettrici e i data center per l'IA, che richiedono soluzioni di gestione termica che il raffreddamento ad aria non può fornire.

Qual è la quantità minima di ordine per una piastra fredda di produzione?

Per le piastre in alluminio brasate sotto vuoto con attrezzatura di stampaggio personalizzata, la quantità minima di ordine è tipicamente di 500 unità per giustificare il costo dell'attrezzatura. Per le piastre in rame saldate per attrito con agitazione senza attrezzatura personalizzata, il MOQ può essere di appena 50 unità.

Come scelgo tra rame e alluminio per la mia piastra fredda?

Scegli il rame se il tuo flusso termico è superiore a 100 W/cm² o se il tuo budget di temperatura è inferiore a un aumento di 40 °C. Scegli l'alluminio se il peso è critico, il refrigerante è corrosivo o il costo per unità deve essere inferiore a $ 30. Per la maggior parte delle applicazioni EV, l'alluminio è sufficiente perché il flusso termico è inferiore a 80 W/cm².

Conclusione

Le piastre fredde a liquido rappresentano il segmento in più rapida crescita nella gestione termica perché sono l'unica soluzione in grado di gestire economicamente i carichi termici da 500 W a 1200 W degli inverter EV moderni e dei processori per l'IA. La scelta ingegneristica dipende dalla resistenza termica (0,01-0,05 °C/W), dal metodo di produzione (brasatura sotto vuoto per volumi,
