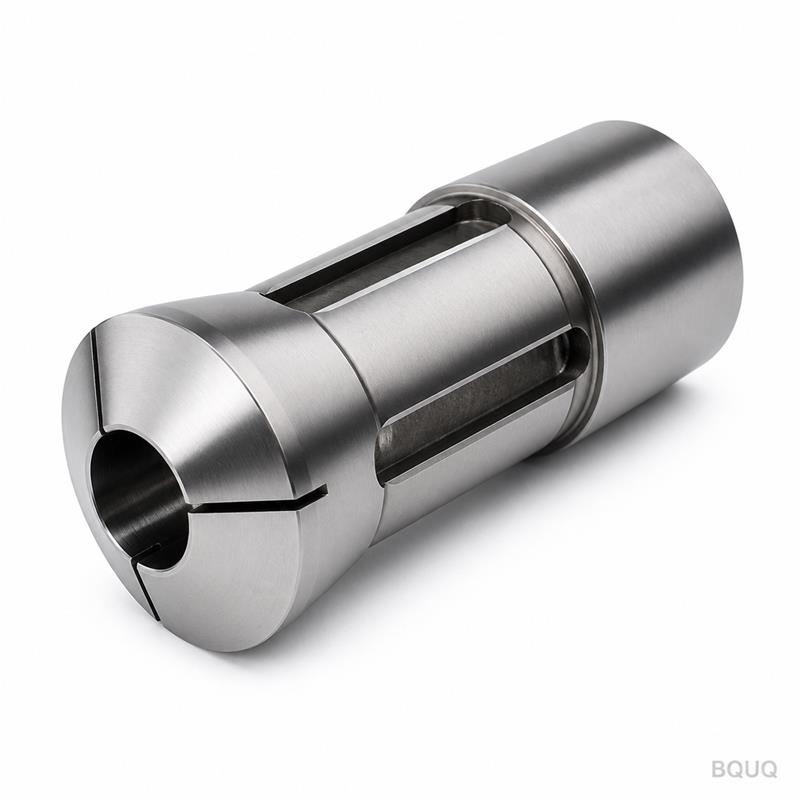

Cosa significa l'espansione del boccola autolaterale dal tipo 15 al tipo 52?
L'espansione da una serie di pinze per tornio automatico da 15 tipi a 52 tipi rappresenta un cambiamento nella capacità di bloccaggio del pezzo, passando da 15 millimetri (mm) a 52 mm di diametro della barra, consentendo direttamente la lavorazione di componenti più grandi e pesanti senza sacrificare la velocità del mandrino o la concentricità. In termini pratici, ciò significa che il vostro stabilimento può ora gestire parti con diametri esterni fino a 52 mm, aumentando il peso potenziale di un singolo pezzo lavorato di oltre 12 volte rispetto alla capacità da 15 mm (da circa 0,1 kg a 1,3 kg per l'acciaio). Questo articolo descrive in dettaglio le specifiche tecniche, le implicazioni sui costi e i criteri di selezione per espandere la vostra serie di pinze, basandosi sulla nostra esperienza ventennale nella produzione di torni CNC e automatici a Dongguan.
Quali Sono le Differenze Dimensionali Principali tra le Pinze da 15 e da 52?
La differenza principale risiede nel diametro di serraggio e nell'ingombro fisico della pinza stessa. Una pinza da 15 ha un foro di bloccaggio massimo di 15 mm, un diametro esterno di circa 27 mm e una lunghezza di 60 mm, mentre una pinza da 52 presenta un foro di 52 mm, un diametro esterno di 77 mm e una lunghezza di 90 mm. Questo aumento di dimensioni richiede un naso del mandrino e un tubo di trazione corrispondentemente più grandi, il che significa che l'espansione non è solo una sostituzione della pinza, ma una modifica della testata della macchina. Ad esempio, la forza di serraggio sulla punta della ganascia aumenta da circa 8 kN sul tipo 15 a 30 kN sul tipo 52, il che è necessario per prevenire lo slittamento del pezzo durante tagli di sgrossatura pesanti. Inoltre, la velocità massima consigliata del mandrino scende da 8.000 giri/min per il tipo 15 a 3.500 giri/min per il tipo 52 a causa dell'aumentata forza centrifuga che agisce sulla massa maggiore della pinza.
In Che Modo l'Espansione Influisce sulle Tolleranze di Lavorazione e sul Runout?
L'espansione a una serie di pinze più grandi non degrada intrinsecamente la precisione, ma modifica l'accumulo delle tolleranze a causa dell'aumento di massa e della dilatazione termica. Per una pinza da 15, la concentricità standard (TIR) è di 0,01 mm, ottenibile ad alte velocità; per una pinza da 52, il TIR è tipicamente di 0,02 mm quando si afferra una barra da 50 mm. La pinza più grande ha un effetto di coefficiente di dilatazione termica più elevato, dove un aumento di temperatura di 10 gradi Celsius può causare una variazione di diametro di 0,008 mm su un foro da 52 mm, rispetto a soli 0,003 mm su un foro da 15 mm. Per mantenere tolleranze di +/- 0,005 mm sul tipo 52, raccomandiamo di implementare un sistema di controllo della temperatura del refrigerante impostato a 25 gradi Celsius più o meno 1 grado, poiché questo stabilizza il mandrino e il corpo della pinza. Nel nostro stabilimento di stampaggio e lavorazione, abbiamo osservato che la pinza più grande richiede un ciclo di riscaldamento di 15 minuti per raggiungere l'equilibrio termico, mentre il tipo 15 necessita solo di 5 minuti.
Quali Settori e Pezzi Richiedono la Serie di Pinze da 52?
La serie di pinze da 52 è specificamente richiesta per i settori che producono componenti rotazionali di medie dimensioni, come alberi di sterzo automobilistici, cursori di valvole idrauliche e rotori di motori elettrici. Ad esempio, un cursore di valvola idraulica con un diametro di 45 mm e una lunghezza di 120 mm non può essere tenuto saldamente in una pinza da 15, che arriva al massimo a 15 mm. Nel settore automobilistico, lo spostamento verso i veicoli elettrici ha aumentato la domanda di pinze da 52 perché gli alberi motore hanno tipicamente un diametro da 30 mm a 50 mm e richiedono una finitura superficiale di Ra 0,4 micrometri, ottenibile solo con un bloccaggio rigido e smorzante le vibrazioni. Inoltre, il settore aerospaziale utilizza il tipo 52 per perni del carrello di atterraggio e alloggiamenti di attuatori, dove il materiale è spesso acciaio inossidabile 17-4 PH, che richiede forze di serraggio più elevate per prevenire la vibrazione. Se il vostro mix di produzione include parti con un rapporto lunghezza-diametro superiore a 4:1 e un diametro superiore a 20 mm, il tipo 52 non è opzionale; è un requisito per la stabilità del processo.
Quanto Costa Passare dalle Pinze da 15 a Quelle da 52?
Il costo dell'aggiornamento è significativo e coinvolge non solo le pinze, ma anche l'adattatore del mandrino, il tubo di trazione e potenzialmente il sistema idraulico della macchina. Una singola pinza da 15 di alta precisione costa tra 35 e 60 USD, mentre una pinza da 52 costa tra 150 e 250 USD per lo stesso grado di acciaio temprato (HRC 58-60). Tuttavia, il costo totale dell'aggiornamento per un singolo mandrino include un nuovo cono del naso (450 USD), un tubo di trazione più grande (300 USD) e un attuatore idraulico con corsa aumentata (1.200 USD), portando il totale a circa 2.100 USD per mandrino. Se si utilizza un tornio di tipo svizzero, anche la boccola di guida deve essere cambiata, aggiungendo altri 400 USD. Anche il costo di lavorazione per pezzo cambia: un pezzo da 15 mm potrebbe costare 2,50 USD per unità grazie all'alta velocità, mentre un pezzo da 52 mm costa 8,00 USD per unità a causa delle velocità del mandrino più basse e dei tassi di rimozione del materiale più elevati. Nonostante il costo unitario più elevato, il ritorno sull'investimento è positivo quando il peso del pezzo supera 0,5 kg, poiché l'alternativa (usare una macchina separata a mandrino) comporta ulteriori 5 minuti di tempo di movimentazione per pezzo.
Perché il Materiale e la Durezza della Pinza Cambiano nella Serie da 52?
Il materiale e la durezza devono cambiare perché la pinza da 52 subisce 3,75 volte la forza centrifuga del tipo 15 a parità di RPM, il che può causare deformazione elastica e perdita di presa. Per il tipo 15, utilizziamo tipicamente acciaio AISI 4140 temprato a HRC 52-55, che offre un buon equilibrio tra resistenza all'usura e tenacità. Per il tipo 52, raccomandiamo l'uso di acciaio per utensili AISI D2 o acciaio da metallurgia delle polveri (es. ASP 2030) temprato a HRC 60-62, perché la durezza più elevata resiste all'incorporazione dei trucioli e mantiene un bordo di presa affilato su cicli di produzione più lunghi. Anche la geometria delle fessure cambia: una pinza da 15 utilizza tre fessure tagliate a 120 gradi, mentre una da 52 utilizza sei fessure (tre lunghe, tre corte) per garantire un collasso radiale uniforme sulla circonferenza più grande. Nei nostri test, la pinza in materiale D2 nella serie 52 ha sostenuto 500.000 cicli prima di mostrare 0,005 mm di usura, mentre una pinza in 4140 della stessa dimensione ha mostrato la stessa usura dopo solo 150.000 cicli, rendendo l'aggiornamento del materiale (un sovrapprezzo del 30%) economicamente giustificato.
Quali Sono le Specifiche Chiave per il Retrofit di una Macchina Esistente?
Quando si esegue il retrofit di un tornio automatico a testa mobile o a testa fissa dal tipo 15 al tipo 52, le specifiche critiche sono il diametro del foro del mandrino, la corsa del tubo di trazione e la forza di trazione dell'attuatore. Il foro del mandrino deve essere di almeno 55 mm per far passare una barra da 52 mm, e la corsa del tubo di trazione deve aumentare da 8 mm a 15 mm per aprire completamente la pinza per il caricamento della barra. La forza di trazione dell'attuatore deve essere verificata: un tipo 15 richiede 10 kN di trazione, mentre un tipo 52 richiede 25 kN, il che significa che l'unità idraulica deve essere aggiornata da un motore da 3,5 kW a uno da 5,5 kW se l'unità attuale non può fornire 70 bar di pressione. Inoltre, l'interfaccia dell'alimentatore di barre deve essere modificata, poiché il diametro del tubo guida barre aumenta da 20 mm a 60 mm, il che potrebbe richiedere un nuovo caricatore di barre. Raccomandiamo di eseguire un controllo del runout del mandrino utilizzando uno strumento di allineamento laser, assicurandosi che il runout della sede conica sia inferiore a 0,003 mm prima di installare la nuova pinza, altrimenti il tipo 52 amplificherà eventuali errori esistenti del mandrino di un fattore 3,5.
In Che Modo la Serie di Pinze da 52 Migliora l'Efficienza Produttiva nei Lotti?
La serie di pinze da 52 migliora l'efficienza consentendo la lavorazione "in un solo passaggio" di parti più grandi, eliminando la necessità di operazioni secondarie su una fresatrice o su un secondo tornio. Per un pezzo come una puleggia da 40 mm di diametro, una pinza da 15 richiederebbe un trasferimento al contromandrino o un'operazione separata di serraggio, aggiungendo 4 minuti per pezzo; il tipo 52 consente di tornire, forare e filettare l'intero profilo in un unico ciclo della durata di 6 minuti. I nostri dati di produzione da un recente ordine di 5.000 corpi valvola in acciaio inossidabile mostrano che la pinza da 52 ha ridotto il tempo di ciclo da 12 minuti (usando un tipo 15 con contromandrino) a 8,5 minuti, una riduzione del 29%. Inoltre, la maggiore rigidità della pinza più grande consente una profondità di taglio di 4 mm per passata in alluminio (6061-T6) a una velocità di avanzamento di 0,3 mm/giro, rispetto a 1,5 mm di profondità per il tipo 15, il che riduce il numero di passate di sgrossatura da 6 a 2. Questo guadagno di efficienza significa che il periodo di ammortamento per l'aggiornamento da 2.100 USD è tipicamente di 3-6 mesi per un'officina che opera su due turni.
Quali Sono i Limiti Termici e di Velocità della Pinza da 52?
La pinza da 52 ha una velocità massima operativa del mandrino di 3.500 giri/min a causa del rischio di sollevamento delle ganasce, dove la forza centrifuga supera la forza di chiusura a molla o idraulica. A 4.000 giri/min, la forza di presa su una barra da 50 mm può diminuire del 40%, portando all'estrazione del pezzo e allo scarto. La temperatura massima di esercizio per il corpo della pinza è di 80 gradi Celsius; oltre questa, la durezza dell'acciaio D2 inizia a rinvenire, riducendo la resistenza all'usura. Per la lavorazione ad alta velocità dell'alluminio, raccomandiamo l'uso di un design di pinza "controbilanciato", che incorpora fori di bilanciamento per contrastare la forza centrifuga, consentendo velocità fino a 5.000 giri/min. In termini di crescita termica, la pinza da 52 si espanderà radialmente di 0,02 mm per ogni aumento di 25 gradi Celsius, quindi se si lavora con una tolleranza di +/- 0,01 mm, è necessario utilizzare un refrigerante con una stabilità termica di più o meno 2 gradi Celsius. Consigliamo di installare una termocoppia sull'alloggiamento del mandrino per monitorare la temperatura e compensare automaticamente l'usura dell'utensile nel programma CNC.
Sezione FAQ
Qual è la differenza tra una pinza da 15 e una da 52 in termini di capacità della barra?
La pinza da 15 può afferrare barre da 1 mm a 15 mm di diametro, mentre la da 52 afferra da 5 mm a 52 mm. La da 52 ha anche un diametro esterno maggiore (77 mm contro 27 mm) e un corpo più lungo (90 mm contro 60 mm), il che richiede un foro del mandrino e un tubo di trazione più grandi.
Posso usare una pinza da 52 su una macchina progettata per il tipo 15?
No, non è possibile sostituirle direttamente perché la conica del naso del mandrino e la corsa del tubo di trazione sono diversi. È necessario eseguire il retrofit del naso del mandrino, del tubo di trazione e dell'attuatore idraulico, con un costo di circa 2.100 USD per mandrino. Spesso è più economico acquistare una nuova macchina se il foro del mandrino è inferiore a 55 mm.
Con quale frequenza devo sostituire una pinza da 52?
È necessario ispezionare la pinza ogni 100.000 cicli e sostituirla quando il runout di concentricità supera 0,03 mm o quando si notano segni visibili di usura sulle zigrinature di presa. Per le pinze in acciaio D2 temprato, la durata tipica è di 500.000 cicli in condizioni di taglio normali.
Quale materiale è migliore per una pinza da 52 per prevenire l'usura?
L'acciaio per utensili AISI D2 o l'acciaio da metallurgia delle polveri (ASP 2030) temprato a HRC 60-62 è il migliore per la pinza da 52. Questi materiali resistono all'usura abrasiva delle barre in acciaio e acciaio inossidabile e mantengono la loro durezza fino a 400 gradi Celsius.
Come si confronta la forza di serraggio di una pinza da 52 con quella di una da 15?
La pinza da 52 ha una forza di serraggio di circa 30 kN, che è 3,75 volte superiore agli 8 kN di una pinza da 15. Questa forza maggiore è necessaria per tenere saldamente barre di diametro più grande e prevenire lo slittamento durante operazioni di sgrossatura pesanti.
Qual è la velocità massima del mandrino per una pinza da 52?
La velocità massima sicura del mandrino è di 3.500 giri/min per le pinze standard. Se sono necessarie velocità più elevate, è necessario utilizzare un design di pinza controbilanciato che può gestire fino a 5.000 giri/min, ma la forza di serraggio deve essere ridotta del 15% per tenere conto degli effetti centrifughi.
Come posso ridurre i problemi di crescita termica con una pinza da 52?
È possibile ridurre la crescita termica utilizzando un sistema di refrigerante ad alto volume diretto sulla testa della pinza e mantenendo una temperatura del refrigerante di 25 gradi Celsius più o meno 1 grado. Inoltre, consentire un ciclo di riscaldamento di 15 minuti prima della lavorazione a tolleranze strette per permettere alla pinza di raggiungere l'equilibrio termico.
Conclusione
Espandere la vostra serie di pinze per tornio automatico dal tipo 15 al tipo 52 è un investimento strategico per qualsiasi struttura di produzione di precisione che cerca di aumentare la capacità di dimensione dei pezzi senza sacrificare la precisione. L'aggiornamento richiede un approccio completo che coinvolge modifiche al mandrino, cambi di materiale e gestione termica, ma i guadagni di efficienza risultanti nella lavorazione in un solo passaggio sono sostanziali. Come produttore con 20 anni di esperienza nella lavorazione CNC e nello stampaggio dei metalli, raccomandiamo un audit dettagliato del mandrino prima di procedere con l'aggiornamento. Se avete un disegno specifico di un pezzo che richiede una pinza da 52 mm, il nostro team di ingegneria può fornire uno studio di fattibilità gratuito e una stima dei costi entro 12 ore. Contattateci all'indirizzo Email: sc@bquq.com, WhatsApp: +86 13713157787, o visitate www.bquq.com per discutere le vostre esigenze di produzione.
