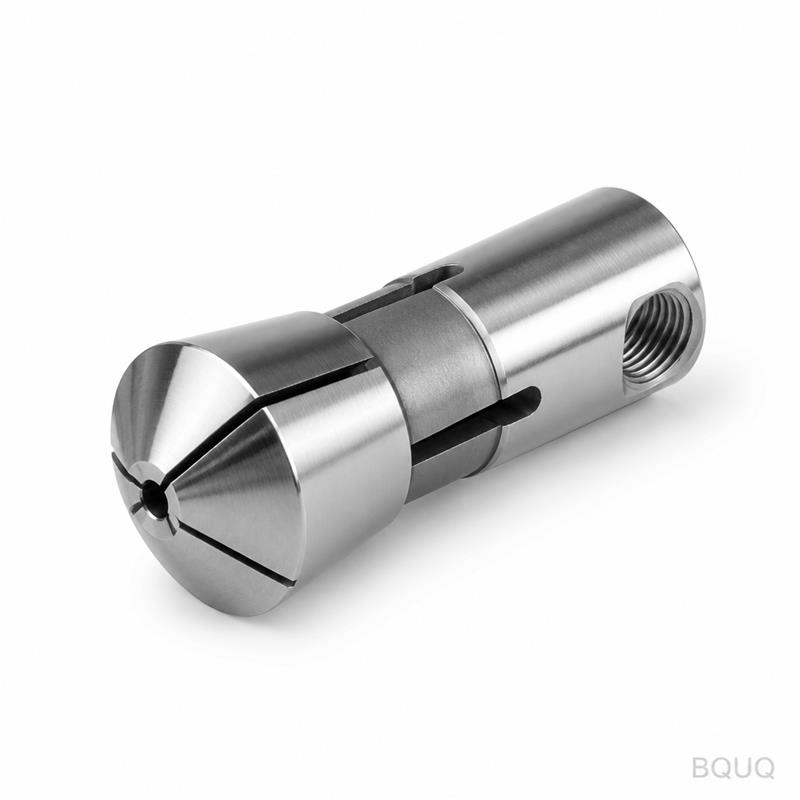

Come si sta espandendo la gamma di pinze ER da ER8 a ER50 per la domanda CNC?
Il sistema di pinze ER si è espanso dalla minuscola ER8 alla robusta ER50 principalmente per soddisfare la crescente gamma di dimensioni dei mandrini, dei diametri dei gambi degli utensili e delle esigenze di lavorazione ad alta coppia nelle moderne apparecchiature CNC. Questa espansione è una risposta diretta alla necessità del settore di una maggiore forza di serraggio, una migliore precisione di eccentricità e la capacità di gestire utensili da taglio più grandi senza sacrificare la precisione. Con l'aumento di potenza e versatilità delle macchine CNC, il sistema ER standardizzato si è adattato di conseguenza, offrendo ai produttori una soluzione di portautensili affidabile e intercambiabile dalla micro-lavorazione alla sgrossatura pesante.
Quali Sono i Limiti Dimensionali Esatti della Gamma da ER8 a ER50?
Il sistema di pinze ER è definito dalla sua gamma di presa e dalle dimensioni fisiche, che si ridimensionano proporzionalmente lungo tutta la serie. La più piccola, la ER8, è progettata per la micro-lavorazione e accetta diametri del gambo dell'utensile da 1,0 mm a 5,0 mm, con una lunghezza totale della pinza di 13,5 mm e un diametro esterno di 8,0 mm. All'estremità opposta, la ER50 gestisce i carichi di lavoro più pesanti, accogliendo diametri del gambo da 20,0 mm a 34,0 mm, con una lunghezza della pinza di 60,0 mm e un diametro esterno di 50,0 mm. Le dimensioni intermedie—ER11, ER16, ER20, ER25, ER32 ed ER40—colmano il divario, ciascuna progettata per corrispondere a specifiche dimensioni del cono del mandrino e potenze nominali.
Come Cambiano la Forza di Serraggio e la Capacità di Coppia nella Serie ER?
La forza di serraggio e la capacità di coppia aumentano significativamente con la crescita della dimensione della pinza, il che è fondamentale per selezionare il portautensili corretto per una data operazione. Una pinza ER8 può generare circa 2,0 Nm di coppia di serraggio, adatta per forature leggere e incisioni con velocità del mandrino fino a 30.000 giri/min. Al contrario, una pinza ER32 eroga circa 120 Nm di coppia di serraggio, mentre la ER50 può superare i 300 Nm, rendendola adatta per fresature pesanti e operazioni di sgrossatura ad alto avanzamento. Le pinze più grandi presentano anche pareti più spesse e fessure più larghe, che distribuiscono la pressione di serraggio in modo più uniforme sul gambo dell'utensile, riducendo il rischio di estrazione dell'utensile durante tagli aggressivi.
Quali Applicazioni CNC Richiedono Ogni Specifica Dimensione di Pinza ER?
L'applicazione determina la dimensione della pinza e la selezione si basa sulla potenza del mandrino, sul diametro dell'utensile e sul materiale da lavorare. Le pinze ER8 ed ER11 sono utilizzate prevalentemente nella micro-lavorazione di precisione, nella foratura di PCB e nella produzione di dispositivi dentali o medici dove i diametri degli utensili sono inferiori a 7 mm. Le ER16 ed ER20 sono lo standard del settore per fresatura e foratura di uso generale in fresatrici CNC di piccole e medie dimensioni, gestendo utensili fino a 13 mm. Le ER25 ed ER32 sono le cavalli da lavoro del settore, utilizzate nei centri di lavoro verticali (VMC) per utensili che vanno da 3 mm a 20 mm, offrendo un equilibrio tra rigidità e versatilità. Le ER40 ed ER50 sono riservate ai centri di lavoro e ai torni per impieghi pesanti, tipicamente per utensili superiori a 20 mm, dove la massima rigidità e lo smorzamento delle vibrazioni sono fondamentali.
In Che Modo la Domanda di Lavorazione ad Alta Velocità Ha Influenzato il Design delle Pinze ER?
La spinta verso la lavorazione ad alta velocità (HSM) ha costretto i produttori a migliorare l'equilibratura e la precisione di eccentricità delle pinze ER, in particolare nelle dimensioni più piccole. Le pinze ER standard hanno tipicamente un'eccentricità da 0,015 mm a 0,025 mm, ma per applicazioni HSM oltre i 15.000 giri/min, sono ora disponibili pinze rettificate di precisione con eccentricità inferiore a 0,005 mm. Ciò ha portato allo sviluppo di versioni "ultra-precision" delle pinze ER16 ed ER25 che presentano una geometria delle fessure migliorata e tolleranze di produzione più strette. Inoltre, il grado del materiale è passato dall'acciaio per molle standard ad acciai legati come 65Mn o 60Si2MnA, che offrono una migliore resistenza alla fatica e mantengono la forza di serraggio a temperature elevate fino a 200 gradi Celsius.
Perché la Precisione di Eccentricità è Più Critica nelle Pinze ER Più Piccole Come ER8 ed ER11?
La precisione di eccentricità è sproporzionatamente critica nelle pinze più piccole perché la deflessione dell'utensile diventa una percentuale maggiore del diametro dell'utensile, influenzando direttamente la finitura superficiale e la durata dell'utensile. Ad esempio, un'eccentricità di 0,01 mm su una pinza ER8 che tiene una fresa a candela da 3 mm rappresenta una deviazione dello 0,33%, che può causare vibrazioni e usura prematura dell'utensile. Al contrario, la stessa eccentricità su una pinza ER32 che tiene un utensile da 20 mm è solo una deviazione dello 0,05%, che è spesso accettabile per operazioni di sgrossatura. Di conseguenza, i produttori ora offrono pinze ER8 ed ER11 con un'eccentricità garantita di 0,005 mm o inferiore, specificamente per applicazioni che richiedono finiture a specchio e tolleranze a livello di micron.
Qual È la Differenza di Prezzo tra Pinze e Portautensili ER8 ed ER50?
Il costo delle pinze ER e dei relativi portautensili aumenta con la dimensione, la qualità del materiale e il grado di precisione. Una pinza ER8 standard ha un prezzo di circa 3-6 USD, mentre un portautensili ER8 corrispondente costa tra 35 e 60 USD. Passando all'estremità più grande, una pinza ER50 varia da 25 a 45 USD, con il portautensili che costa da 150 a 300 USD. Le versioni rettificate di precisione con controllo migliorato dell'eccentricità possono costare dal 40% al 60% in più rispetto alle loro controparti standard. La seguente tabella illustra le specifiche tipiche e le fasce di prezzo per l'intera serie ER, riflettendo i dati di mercato attuali per componenti di grado standard (eccentricità 0,015 mm):
| Dimensione ER | Gamma Diametro Gambo (mm) | OD Pinza (mm) | Coppia di Serraggio Max (Nm) | Prezzo Tipico Portautensili (USD) | Prezzo Tipico Pinza (USD) |
| ER8 | 1,0 - 5,0 | 8,0 | 2,0 | 35 - 60 | 3 - 6 |
| ER11 | 1,0 - 7,0 | 11,0 | 6,0 | 40 - 70 | 4 - 8 |
| ER16 | 1,0 - 10,0 | 16,0 | 15,0 | 45 - 80 | 5 - 10 |
| ER20 | 2,0 - 13,0 | 20,0 | 30,0 | 55 - 90 | 6 - 12 |
| ER25 | 2,0 - 16,0 | 25,0 | 55,0 | 65 - 110 | 8 - 15 |
| ER32 | 2,0 - 20,0 | 32,0 | 120,0 | 80 - 140 | 10 - 20 |
| ER40 | 3,0 - 26,0 | 40,0 | 200,0 | 100 - 180 | 15 - 30 |
| ER50 | 20,0 - 34,0 | 50,0 | 320,0 | 150 - 300 | 25 - 45 |
Come Si Confronta il Sistema di Pinze ER con Altri Sistemi di Portautensili Come il Calettamento a Ritiro o Idraulico?
Il sistema di pinze ER offre una combinazione unica di versatilità ed economicità che rimane competitiva rispetto ai mandrini a calettamento a ritiro o idraulici, sebbene ciascuno abbia vantaggi specifici. Le pinze ER forniscono una gamma di serraggio di 1 mm per dimensione, il che significa che una pinza può contenere più diametri di utensile, mentre i sistemi a calettamento a ritiro e idraulici sono limitati a un singolo diametro. Tuttavia, i mandrini a calettamento a ritiro offrono un'eccentricità superiore (0,003 mm) e una maggiore rigidità per applicazioni ad alta velocità, mentre i mandrini idraulici forniscono un eccellente smorzamento delle vibrazioni. Per la maggior parte delle operazioni di lavorazione generali, le pinze ER offrono il miglior equilibrio tra flessibilità, precisione e prezzo, motivo per cui rimangono la scelta predefinita per oltre il 70% dei centri di lavoro CNC in tutto il mondo.
Quali Materiali Sono Più Adatti per la Produzione di Pinze ER?
La scelta del materiale per le pinze ER influisce direttamente sulla loro durata, sulla costanza di serraggio e sulla resistenza all'usura. L'acciaio per molle ad alto tenore di carbonio, come il 65Mn, è il materiale più comune grazie alla sua eccellente elasticità e resistenza alla fatica, consentendo alla pinza di aprirsi e chiudersi ripetutamente senza perdere la sua forma. Per ambienti corrosivi o per una maggiore durata dell'utensile, vengono utilizzate varianti in acciaio inossidabile come 304 o 420, sebbene offrano una forza di serraggio leggermente inferiore. Le pinze ER più avanzate utilizzano acciaio da metallurgia delle polveri, che fornisce una resistenza all'usura superiore e mantiene dimensioni precise anche dopo migliaia di cicli di serraggio, rendendole ideali per linee di produzione automatizzate dove la costanza è fondamentale.
FAQ
Una Pinza ER32 Può Essere Utilizzata in un Portautensili ER40?
No, una pinza ER32 non può essere utilizzata in un portautensili ER40 perché il diametro esterno e l'angolo del cono della pinza sono specificamente abbinati al dado e al portautensili della stessa dimensione. Ogni serie ER ha un diametro esterno distinto (ad es., OD ER32 è 32 mm, OD ER40 è 40 mm) che deve allinearsi perfettamente con la corrispondente cavità del portautensili. Forzare una pinza più piccola in un portautensili più grande comporterà un serraggio improprio e un guasto catastrofico dell'utensile.
Qual È la Velocità Massima del Mandrino Raccomandata per le Pinze ER?
La velocità massima del mandrino raccomandata dipende dalla dimensione della pinza e dal suo grado di equilibratura. Le pinze ER standard sono tipicamente classificate per velocità fino a 20.000 giri/min, mentre le versioni bilanciate di precisione possono operare in sicurezza a 30.000 giri/min. Per velocità superiori a 30.000 giri/min, è consigliabile utilizzare portautensili a calettamento a ritiro o idraulici, poiché le forze centrifughe possono causare la perdita di presa delle pinze ER standard.
Con Che Frequenza Dovrebbero Essere Sostituite le Pinze ER per Mantenere la Precisione?
Le pinze ER dovrebbero essere ispezionate per usura dopo ogni 500-800 cicli di serraggio, con sostituzione raccomandata se l'eccentricità supera 0,02 mm o se compaiono crepe visibili o corrosione. In ambienti di produzione ad alto volume, molte officine sostituiscono le pinze ER ogni 6-12 mesi come parte della manutenzione preventiva. La pulizia regolare della pinza e del cono del portautensili è essenziale per prolungarne la vita utile.
La Gamma di Pinze ER Include una Versione Metrica o Imperiale?
Sì, le pinze ER sono disponibili sia in versioni metriche che imperiali per soddisfare gli standard di produzione globali. Le pinze metriche coprono diametri del gambo in millimetri interi (ad es., 4 mm, 6 mm, 10 mm), mentre le pinze imperiali sono dimensionate in frazioni di pollice (ad es., 1/8 di pollice, 1/4 di pollice). La gamma di serraggio di 1 mm o 0,04 pollici rimane costante in entrambi i sistemi.
Qual È il Tempo di Consegna Tipico per Ordini di Pinze ER Personalizzate?
Le pinze ER standard sono tipicamente disponibili a magazzino con un tempo di consegna di 2-5 giorni lavorativi. Gli ordini personalizzati, come pinze con diametri di foro speciali, lunghezze estese o specifiche di eccentricità ad alta precisione, richiedono generalmente 3-4 settimane per la produzione e la consegna. Presso BQUQ, manteniamo un ampio inventario di pinze ER standard da ER8 a ER50 per soddisfare scadenze di produzione urgenti.
Le Pinze ER Sono Adatte all'Uso con Refrigerante?
Sì, le pinze ER e i portautensili sono compatibili sia con sistemi di refrigerante a inondazione che attraverso l'utensile, a condizione che i componenti abbiano opportuni canali per il refrigerante. Molti portautensili ER presentano fori interni per il refrigerante che erogano il fluido direttamente sul tagliente attraverso la pinza. Questa capacità è essenziale per la foratura profonda e le applicazioni di lavorazione ad alto calore.
In Che Modo la Temperatura Influisce sulle Prestazioni delle Pinze ER?
La temperatura influisce significativamente sulla forza di serraggio delle pinze ER, poiché l'acciaio per molle perde elasticità quando viene riscaldato oltre i 200 gradi Celsius. Nella lavorazione a secco o in operazioni ad alto attrito, ciò può portare allo slittamento dell'utensile e a una ridotta precisione. Per applicazioni ad alta temperatura, si raccomanda di utilizzare pinze rivestite o realizzate in leghe resistenti al calore per mantenere prestazioni costanti.
Conclusione
L'espansione della gamma di pinze ER da ER8 a ER50 riflette la domanda del settore CNC di soluzioni di portautensili scalabili, precise ed economiche su tutte le scale di lavorazione. Comprendendo i limiti dimensionali, le capacità di coppia e l'idoneità applicativa di ciascuna dimensione, gli ingegneri possono ottimizzare le loro strategie di utensileria per migliorare la produttività e la qualità dei pezzi. Che si tratti di micro-lavorazione con una ER8 o di sgrossatura pesante con una ER50, la selezione della pinza corretta è fondamentale per raggiungere tolleranze strette e massimizzare la durata dell'utensile. Presso BQUQ, produciamo e forniamo pinze ER e portautensili ad alta precisione con oltre 20 anni di esperienza, garantendo che le vostre operazioni CNC funzionino alla massima efficienza. Per un preventivo competitivo e supporto tecnico, contattate il nostro team oggi per una risposta entro 12 ore all'indirizzo sc@bquq.com o via WhatsApp al +86 13713157787. Visitate il nostro sito web all'indirizzo www.bquq.com per esplorare la nostra gamma completa di soluzioni di utensileria CNC.
