Tolleranze di Stampa di Precisione: Guida Completa
Nel mondo della stampa dei metalli, la precisione è fondamentale. Che tu stia producendo componenti per l'automotive, l'aerospaziale, l'elettronica o i dispositivi medici, comprendere e controllare le tolleranze è essenziale per garantire la funzionalità del pezzo, l'assemblaggio e l'efficienza dei costi. Questa guida completa approfondisce le complessità delle tolleranze nella stampa di precisione, offrendo spunti pratici e best practice per ottenere risultati costanti e di alta qualità.

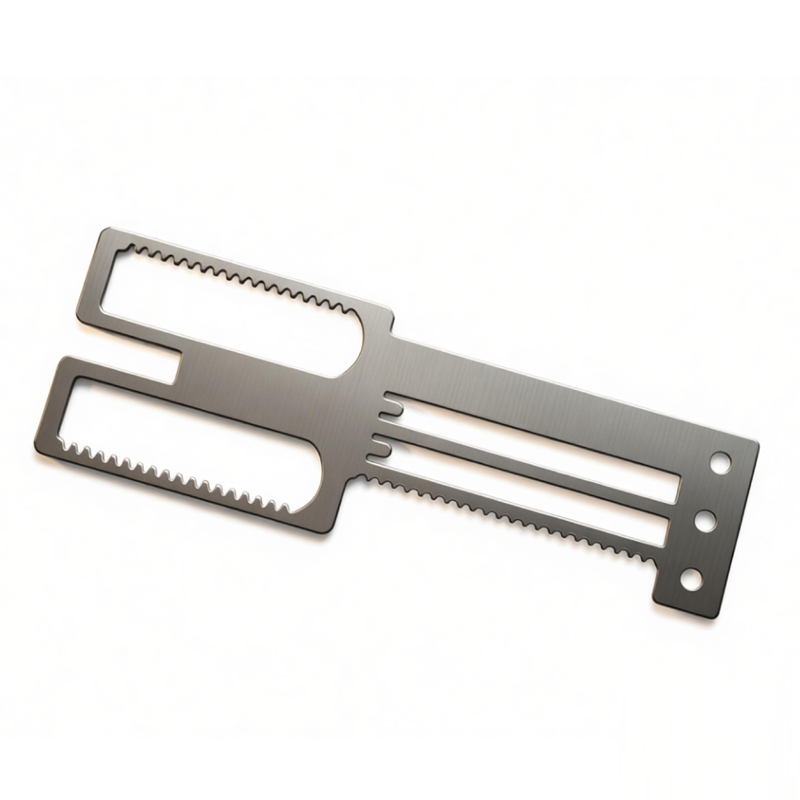

Cosa sono le tolleranze nella stampa di precisione?
Le tolleranze nella stampa di precisione si riferiscono ai limiti ammissibili di variazione nelle dimensioni, nella geometria e nella finitura superficiale di un pezzo stampato. Definiscono l'intervallo accettabile entro cui un pezzo deve essere prodotto per funzionare correttamente. Le tolleranze sono specificate sui disegni tecnici e sono cruciali per garantire che i pezzi si incastrino perfettamente, funzionino come previsto e soddisfino gli standard di qualità.
Perché le tolleranze sono importanti nella stampa dei metalli
Tolleranze accurate sono la spina dorsale di una produzione affidabile. Ecco perché sono importanti:
Intercambiabilità:
I pezzi provenienti da lotti di produzione diversi devono potersi incastrare senza modifiche.Qualità e prestazioni:
Tolleranze strette garantiscono che i componenti soddisfino le specifiche di progettazione, portando a migliori prestazioni del prodotto.Controllo dei costi:
Tolleranze eccessivamente strette aumentano i costi di produzione a causa di tempi ciclo più lenti, controlli aggiuntivi e tassi di scarto più elevati. Un bilanciamento ottimale delle tolleranze consente di risparmiare denaro.Soddisfazione del Cliente:
Il rispetto dei requisiti di tolleranza crea fiducia e riduce resi o rilavorazioni.
Tipi Comuni di Tolleranze nello Stampaggio
Tolleranze Dimensionali
Queste controllano dimensioni lineari come lunghezza, larghezza, diametro del foro e spessore. Sono tipicamente espresse come valori ± (es. 25,0 ± 0,1 mm). Nello stampaggio di precisione, le tolleranze dimensionali possono variare da standard (±0,1 mm) a ultra-strette (±0,01 mm) a seconda dell'applicazione.
Tolleranze Geometriche (GD&T)
La quotatura e tolleranza geometrica (GD&T) definisce forma, orientamento e oscillazione. I simboli comuni includono planarità, parallelismo, perpendicolarità e concentricità. Ad esempio, una staffa stampata può richiedere una tolleranza di planarità di 0,05 mm per garantire una corretta tenuta contro una superficie di accoppiamento.
Tolleranze di Finitura Superficiale
La rugosità superficiale, misurata in Ra (μm), è fondamentale per parti che scorrono contro altre o richiedono un'estetica specifica. La stampa può ottenere finiture da 0,8 μm (fine) a 3,2 μm (grossolana). La lubrificazione, le condizioni dello stampo e la durezza del materiale influenzano la finitura superficiale.
Tolleranze Angolari
Gli angoli di piega nelle parti stampate devono essere mantenuti entro tolleranze angolari, spesso ±1 o più strette. Ciò è fondamentale per parti che si incastrano o richiedono angoli costanti per l'assemblaggio.
Fattori che Influenzano le Tolleranze di Stampa
Proprietà del Materiale
Il tipo di materiale, lo spessore, la durezza e la direzione della grana influenzano il ritorno elastico e la formabilità. Ad esempio, gli acciai ad alta resistenza hanno un maggiore ritorno elastico, richiedendo compensazioni nella progettazione dello stampo.
Qualità e Usura dell'Utensile
Fustelle di precisione in acciaio temprato, con gioco adeguato e manutenzione regolare producono pezzi costanti. Punzoni o fustelle usurati causano bave, derive dimensionali e scarse tolleranze geometriche.
Capacità e Velocità della Pressa
La tonnellata, la rigidità, la velocità e il parallelismo della slitta della pressa influenzano la precisione del pezzo. Le presse ad alta velocità possono introdurre vibrazioni, riducendo la capacità di tolleranza.
Lubrificazione e Raffreddamento
Una lubrificazione adeguata riduce attrito, calore e usura, aiutando a mantenere le tolleranze. Un raffreddamento inefficace può portare a dilatazione termica e variazioni dimensionali.
Geometria e Complessità del Pezzo
Angoli vivi, piegature profonde e raggi stretti sono più difficili da controllare. Forme semplici con raggi generosi consentono di ottenere tolleranze più strette con maggiore facilità.
Standard di settore per le tolleranze di stampaggio
Gli standard comuni includono ISO 2768 (tolleranze generali), DIN 6930 (per stampaggi), JIS B 0411 e ANSI Y14.5 (GD&T). Fare sempre riferimento allo standard pertinente quando si specificano le tolleranze. Per parti di precisione, considerare i gradi IT (ad esempio, da IT7 a IT10) della ISO 286 per le tolleranze di fori e alberi.
Consigli pratici per ottenere tolleranze strette
Progettazione per la produzione (DFM):
Aggiungere intagli di scarico, evitare angoli vivi e utilizzare raggi costanti.Selezione del materiale:
Scegliere materiali con proprietà stabili e minimo ritorno elastico.Manutenzione degli utensili:
Ispezionare regolarmente gli stampi per usura e ripararli tempestivamente.Controllo di processo:
Monitorare i parametri della pressa (tonnellaggio, velocità) e utilizzare SPC per rilevare precocemente le derive.Progettazione stampi progressivi:
Per parti complesse, utilizzare stampi progressivi con fori pilota e stazioni di coniatura per mantenere la precisione.Lubrificazione:
Utilizzare lubrificanti appropriati e applicarli in modo costante.Ispezione:
Utilizzo di CMM, comparatori ottici e calibri passa/non passa per la verifica.
Come specificare le tolleranze sui tuoi disegni
Una comunicazione chiara è essenziale. Segui questi passaggi:
Indicare le unità (mm) e gli standard di riferimento (es. ISO 2768-m).
Utilizzare simboli GD&T per le caratteristiche critiche.
Specificare le classi di tolleranza per le operazioni di tranciatura, formatura e punzonatura.
Fornire i requisiti di finitura superficiale con valori Ra.
Includere una nota sulla sbavatura e sulle condizioni dei bordi.
Sfide comuni e soluzioni
| Sfida | Soluzione |
|---|---|
| Formazione di bave | Utilizzare stampi affilati, gioco adeguato (es. 5-10% dello spessore del materiale) e processi di sbavatura. |
| Ritorno elastico | Piegare in eccesso o coniare il materiale; utilizzare punzoni ad alta resistenza. |
| Deriva dimensionale oltre il limite | Implementare SPC, manutenere regolarmente gli utensili e stabilizzare le condizioni della pressa. |
| Graffi superficiali | Migliorare la lubrificazione, lucidare gli stampi e utilizzare pellicole protettive. |
| Posizionamento incoerente dei fori | Utilizzare fori pilota, garantire l'allineamento dello stampo e controllare l'alimentazione della striscia. |
Conclusione
Le tolleranze di stampaggio di precisione non sono solo numeri su un disegno; sono un linguaggio critico che definisce qualità, funzionalità e costo. Comprendendo i tipi di tolleranze, i fattori influenzanti e le migliori pratiche, puoi collaborare efficacemente con il tuo partner di stampaggio per produrre parti che soddisfino specifiche esatte. Ricorda di bilanciare tolleranze strette con la producibilità per ottenere risultati ottimali. Per servizi di stampaggio metallico di precisione che offrono costanza e precisione, contatta oggi il nostro team.
