Fabbricazione di Molle Stampate: Processo, Materiali e Consigli

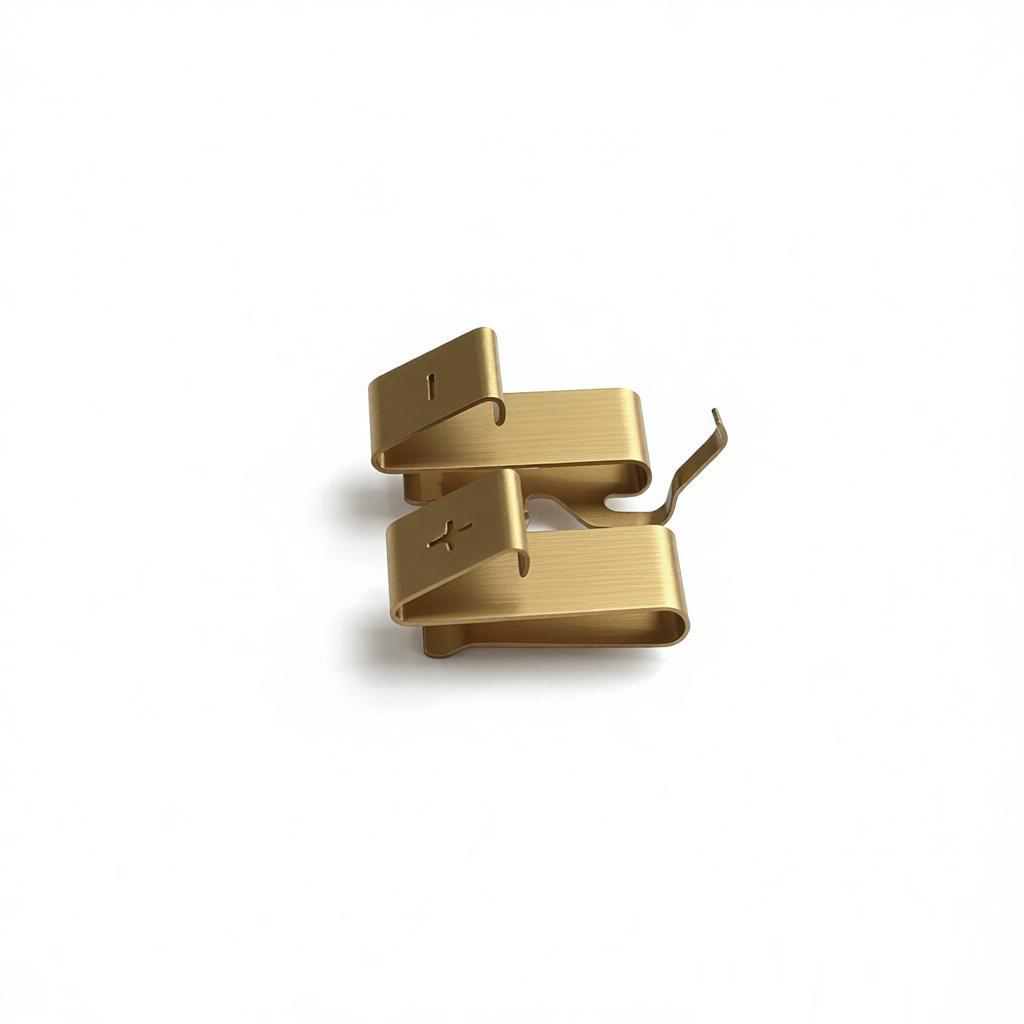

Introduzione
La produzione di molle stampate è un processo specializzato che combina la precisione dello stampaggio metallico con l'ingegneria delle molle. Le molle realizzate tramite stampaggio sono ampiamente utilizzate in applicazioni automobilistiche, elettroniche e industriali grazie al loro rapporto costo-efficacia, ripetibilità e capacità di produrre forme complesse. Questa guida copre il processo, i materiali, i consigli di progettazione e le sfide comuni per aiutarti a padroneggiare la produzione di molle stampate.
Cos'è la produzione di molle stampate?
La produzione di molle stampate prevede la realizzazione di molle alimentando una striscia di metallo attraverso una matrice di stampaggio progressivo. La matrice esegue una serie di operazioni—tranciatura, formatura, piegatura e talvolta coniatura—per creare la forma finale della molla. A differenza delle molle a filo tradizionali, le molle stampate sono realizzate in lamiera e possono includere caratteristiche come fori di montaggio, linguette o pieghe in un unico pezzo. Questo metodo è ideale per la produzione ad alto volume e garantisce una qualità costante.
Materiali chiave utilizzati nelle molle stampate
La scelta del materiale giusto è fondamentale per le prestazioni della molla, la durata a fatica e il costo. Di seguito sono riportati i materiali comuni e le loro proprietà.
| Materiale | Proprietà chiave | Applicazioni comuni |
|---|---|---|
| Acciaio per molle (es. 1075, 1095) | Elevata resistenza allo snervamento, buona resistenza a fatica, basso costo | Clip per automobili, molle a balestra, piccole molle |
| Acciaio inossidabile (es. 301, 304, 17-7 PH) | Resistenza alla corrosione, buona formabilità, resistenza moderata | Dispositivi medici, attrezzature alimentari, uso esterno |
| Bronzo fosforoso (C51000, C52100) | Eccellente conducibilità elettrica, resistenza alla corrosione, basso attrito | Contatti elettrici, connettori, molle per interruttori |
| Rame al berillio (C17200) | Resistenza molto elevata, eccellente conducibilità, non magnetico | Aerospaziale, militare, connettori ad alta affidabilità |
Consigli per la selezione dei materiali
Considerare l'ambiente operativo (temperatura, umidità, sostanze chimiche), la forza e la deflessione richieste, e il costo. Per applicazioni ad alto ciclo, scegliere materiali con buona resistenza a fatica come acciaio inossidabile o rame al berillio.
Il processo di stampaggio passo dopo passo
1. Preparazione del materiale e tranciatura
Le strisce di metallo vengono srotolate e alimentate in una pressa dotata di una matrice di tranciatura. La matrice taglia la forma esterna della molla, spesso includendo fori pilota per l'allineamento. Le tolleranze sono strette, tipicamente ±0.05 mm. Viene applicata lubrificazione per ridurre l'usura della matrice e prevenire grippaggi.
2. Formatura & Piegatura
Nelle stazioni successive, la striscia subisce operazioni di formatura: piegatura, coniatura e trafilatura per creare bracci a molla, anelli o caratteristiche angolate. Gli stampi progressivi eseguono questi passaggi in sequenza. Per geometrie complesse, potrebbero essere necessarie operazioni secondarie come il trattamento termico.
3. Trattamento Termico (Rimozione Tensioni)
Alcuni materiali, specialmente l'acciaio per molle, richiedono un trattamento termico di rimozione delle tensioni dopo la formatura per eliminare le tensioni interne e migliorare l'elasticità. Questo viene eseguito in un forno ad atmosfera controllata a 250–450°C per 15–60 minuti. Il surriscaldamento può causare decarburazione e ridurre la forza della molla.
4. Finitura & Trattamento Superficiale
I pezzi vengono puliti per rimuovere i lubrificanti. I trattamenti superficiali aggiuntivi includono la passivazione per l'acciaio inossidabile, la fosfatazione per la resistenza alla corrosione o la nichelatura per la conducibilità. L'ispezione con comparatori ottici o macchine di misura a coordinate (CMM) garantisce la precisione dimensionale.
Considerazioni di Progettazione per Molle Stampate
Spessore del Materiale:
Influenza forza e flessibilità. Un materiale più spesso fornisce maggiore forza ma richiede raggi di curvatura più ampi.Raggi di Curvatura:
Curve strette creano concentrazioni di stress. Utilizzare un raggio minimo di 1–2 volte lo spessore del materiale.Direzione della Grana:
Piegare attraverso la grana riduce le cricche. Assicurarsi che l'orientamento del pezzo sia allineato con la direzione di laminazione della striscia.Angoli di Sformo:
Includere 1–3° di sformo per facilitare il rilascio dallo stampo.Previsione della Rigidezza della Molla:
Utilizzare l'analisi agli elementi finiti (FEA) per prevedere la costante elastica e garantire che soddisfi i requisiti.
Difetti comuni e come evitarli
Ritorno elastico:
Recupero elastico dopo la formatura. Compensare con sovrapiegatura o operazioni di coniatura.Cricche:
Causate da pieghe acute o materiale inadeguato. Aumentare il raggio di piega o ricuocere il materiale.Variazione dimensionale:
Usura dell'utensile o spessore irregolare della striscia. Eseguire una manutenzione regolare della matrice e utilizzare grezzi di precisione.Bave:
Formate durante la tranciatura se il gioco della matrice è troppo grande. Ridurre il gioco o aggiungere una fase di sbavatura secondaria.Distorsione durante il trattamento termico:
Riscaldamento o tempra non controllati. Utilizzare supporti per mantenere la forma e controllare la rampa di temperatura.
Consigli pratici per molle stampate di alta qualità
Ottimizzare il progetto della matrice:
Utilizzare matrici progressive con stazioni separate per ogni operazione per ridurre al minimo la movimentazione e i difetti.Selezionare il lubrificante appropriato:
Utilizzare lubrificanti ad alta resistenza del film per la formatura profonda. Evitare oli clorurati nell'acciaio inossidabile per prevenire la corrosione.Monitorare l'usura degli utensili:
Controllare regolarmente i bordi del punzone e della matrice. Utensili smussati causano bave e derive dimensionali.Controllare l'alimentazione della striscia:
Utilizzare sistemi di alimentazione servo per garantire un posizionamento preciso e ridurre gli scarti.Eseguire ispezioni in corso d'opera:
Implementare il controllo statistico di processo (SPC) su dimensioni critiche come l'altezza della molla e la forza.Collaborare con un produttore esperto:
Per produzioni complesse o di grandi volumi, lavorare con un esperto di stampaggio che comprenda le dinamiche delle molle e il comportamento dei materiali.
Applicazioni delle molle stampate
Le molle stampate sono presenti in innumerevoli prodotti: connettori a scatto nell'elettronica, molle di ritorno negli interruttori, molle di torsione nei sedili automobilistici e molle di contatto nei terminali delle batterie. Il loro basso costo e l'elevata precisione le rendono indispensabili nella produzione di massa.
Conclusione
La produzione di molle stampate è una combinazione di scienza dei materiali, progettazione degli stampi e controllo di processo. Comprendendo i materiali, seguendo un robusto processo di stampaggio e applicando consigli pratici di progettazione e produzione, è possibile ottenere molle affidabili e ad alte prestazioni. Che si stia progettando un nuovo prodotto o ottimizzando una produzione esistente, queste intuizioni aiuteranno a produrre molle stampate coerenti e durevoli. Per soluzioni personalizzate di molle stampate, contattateci per discutere il vostro progetto.
